Ces panneaux de distribution électrique CC à 12 voies, avec sortie IEC ou Powercon, sont logées dans un boîtier compact de 1U à installer en rack. Les modèles à renvoi, disposent d'une prise d'alimentation directe en boucle non commutée afin d'alimenter les équipements qui doivent rester sous tension lorsque le MDU est éteint, ou pour alimenter un second MDU. Toutes les versions présentent sur le panneau avant un interrupteur à bascule lumineux, des fusibles et une indication par LED de l'état de l'alimentation pour chacun des canaux de sortie. L'entrée, les sorties et la connexion à la terre se trouvent sur le panneau arrière.

REMARQUE : Le courant tiré de la "sortie renvoi" doit être inclus dans le calcul du courant total. Il faut veiller à ne pas dépasser la charge totale maximale de la MDU. Les tableaux ci-dessous indiquent la valeur actuelle de chaque unité.

Les fusibles sur le panneau avant sont munis de LED bicolores. Le fait qu'elles soient allumées en vert indique que le circuit est correctement alimenté. Le rouge allumé (vert éteint) indique que le fusible est défectueux.

Toutes les sorties sont numérotées à l'avant et à l'arrière pour une identification facile et un porte-légende avec protège-bande à pression est monté en face avant. Les bandes-légendes en papier fournies peuvent être insérées avant ou après l'installation; la hauteur imprimable est de 7,5 mm.Des modèles AutoCAD de bandes-légendes sont disponibles sur demande ou au téléchargement sur la page produit sur www.canford.fr.

Des inserts pour bande-légende (ne convenant pas aux imprimantes) 45-3082 et des caches transparents 45-3092 sont disponibles en pièces détachées.

Sorties IEC
Modèle Connecteurs Connecteurs Charge max Chage max Panneau noir, Panneau noir, Panneau gris, Panneau gris,
d'entrée de sortie en sortie totale LED verte LED rouge LED verte LED rouge

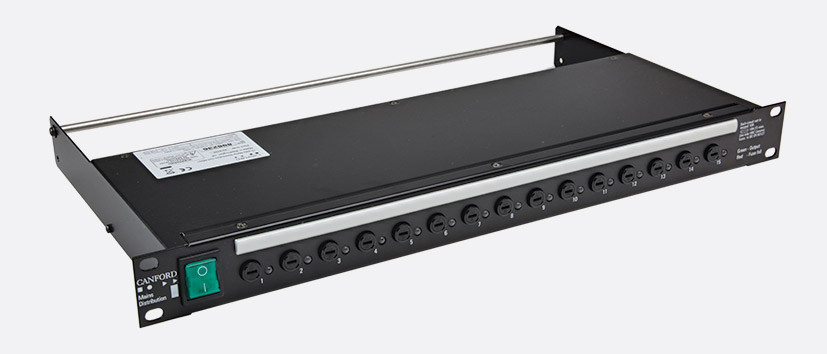

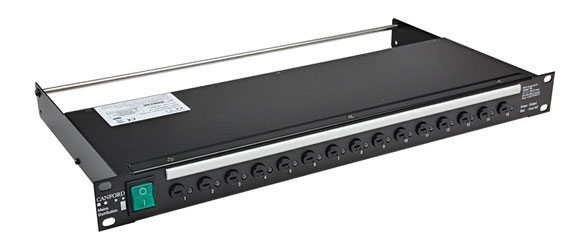

MDU1S EC 10A, sortie renvoi IEC 15x sortie 10A IEC 10A 10A 42-9116 42-9118
MDU2S Powercon 20A, sortie renvoi Powercon 15x sortie 10A IEC 10A 16A 42-9126 42-9128
MDU3S cordon fixe dénudé 20A 12x sortie 10A IEC 10A 16A 42-9336 42-9338 42-9335 42-9337
MDU5S EC 10A, sortie renvoi IEC 12x sortie 10A IEC 10A 10A 42-9356 42-9358 42-9355 42-9357
MDU6S Powercon 20A, sortie renvoi Powercon 12x sortie 10A IEC 10A 16A 42-9366 42-9368 42-9365 42-9367
MDU8S Powercon 20A, sortie renvoi Powercon 14x sortie 10A IEC 10A 16A 42-9386 42-9388 42-9385 42-9387

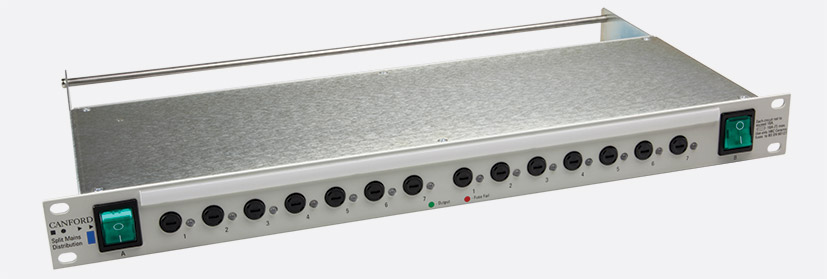

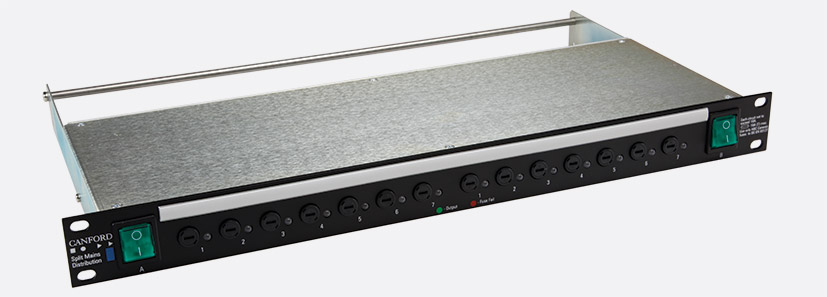

MDU11S Double IEC 10A 7x double sortie 10A IEC 10A 10A pour chaque section 42-8316 42-8318 42-8315 42-8317
MDU12S Double Powercon 20A 7x double sortie 10A IEC 10A 16A pour chaque section 42-8326 42-8328 42-8325 42-8327
MDU13S double cordon fixe dénudé 20A 7x double sortie 10A IEC 10A 16A pour chaque section 42-8336 42-8338 42-8335 42-8337
MDU15S IEC 10A 12x sortie 10A IEC Lock 10A 10A 42-8356 42-8358 42-8355 42-8357
MDU16S Powercon 20A 12x sortie 10A IEC Lock 10A 16A 42-8366 42-8368 42-8365 42-8367
MDU17S cordon fixe dénudé 20A 12x sortie 10A IEC Lock 10A 16A 42-8376 42-8378 42-8375 42-8377
Sorties Powercon
Modèle Connecteurs Connecteurs Charge max Chage max Panneau noir, Panneau noir, Panneau gris, Panneau gris,
d'entrée de sortie en sortie totale LED verte LED rouge LED verte LED rouge

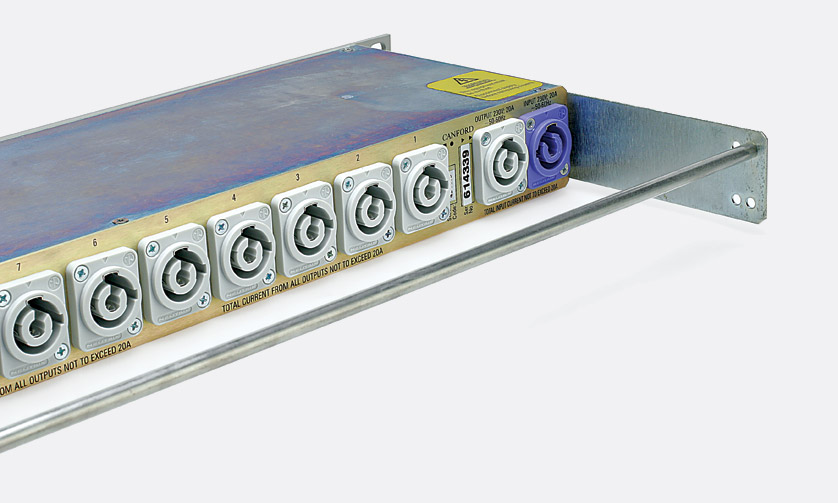

MDU7S Powercon 20A, sortie renvoi Powercon 12x sortie Powercon 20A 10A 16A 42-9376 42-9378 42-9375 42-9377

Tous les modèles sont disponibles avec des faces avant à finition gris clair ou noir, avec témoin néon rouge ou vert de "présence électrique en entrée" sur la face avant.

Note de commande : Tous les modèles d'entrée à cordon fixe sont disponibles avec cordons de longueur personnalisée sur commande spéciale. Veuillez contacter le service commercial pour plus de détails.

Un fixe-câbles à simple barre est monté mais peut être déplacé sur une autre position fixe si désiré.

Les connecteurs homologues ne sont PAS inclus et doivent être commandés séparément si nécessaire.

Accessoires requis

Connecteurs d'entrée
42-154 BULGIN PX0587 FICHE SECTEUR IEC femelle
42-051 SCHURTER FICHE SECTEUR IEC C13 femelle
42-3200 IEC-LOCK CONNECTEUR SECTEUR IEC C13 femelle, verrouillable, démontable
42-021 NEUTRIK NAC3FCA POWERCON FICHE D'ENTREE SECTEUR 20A
Connecteurs "sortie renvoi"/sortie
42-153 BULGIN PX0686 FICHE SECTEUR IEC C14 mâle
42-054 SCHURTER FICHE SECTEUR IEC C14 mâle
42-022 NEUTRIK NAC3FCB POWERCON FICHE DE SORTIE SECTEUR 20A

Accessoires en option

Cordons secteur moulés : Une grande gamme est proposée, voir Câbles et cordons secteur.
Cordons secteur moulés et verrouillables : Cordons IEC brevetés et verrouillables, voir IEC-Lock.
Kit de barre fixe câble supplémentaire

Caractéristiques techniques

Tension: ca 198-254V
Fusibles de sortie : 10A (T) céramique HBC, conformes BS EN 60127
Courant d'appel maximal : 100A (MDU-S versions)
Profondeur (sans barre fixe câbles) : 250mm
Profondeur (avec barre fixe câbles) : 350mm
Poids : 4.0kg
Toutes les versions: 1U, pour install. en rack 19", 44 x 483 (h x l) mm
Plaques de protection d'interrupteur

Une plaque de protection d'interrupteur peut être montée sur les MDU Canford au moment de l'installation ou a posteriori pour éviter que les unités ne soient mises accidentellement hors ou sous tension. La découpe centrale permet l'accès du doigt et une bonne visualisation de l'interrupteur lumineux. Note : Les différentes versions nécessitent des plaques de protection de tailles adaptée, voir information dans le descriptif.

  Description Prix €
H.T.
Ajouter au panier
Livraison
CANFORD MDU1S DISTRIB. SECTEUR 15x sort.IEC, entr.boucle IEC, économique, inter, vert, noir VertNoir Code stock : 42-9116
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 177,60 €
10+ 168,70 €
CANFORD MDU1S DISTRIB. SECTEUR 15x sort.IEC, entr.boucle IEC, économique, inter, rouge, noir RougeNoir Code stock : 42-9118
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 178,00 €
10+ 169,10 €
CANFORD MDU2S DISTRIB. SECTEUR CA 15x sort.IEC, entr.boucle Powercon, économique, inter., vert, noir VertNoir Code stock : 42-9126
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 194,50 €
10+ 184,80 €
CANFORD MDU2S DISTRIB. SECTEUR CA 15x sort.IEC, entr.boucle Powercon, économique, inter., rouge,noir RougeNoir Code stock : 42-9128
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 196,00 €
10+ 186,20 €
CANFORD MDU3S DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée cordon captif 3m, inter., vert, noir VertNoir Code stock : 42-9336
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 248,30 €
10+ 235,90 €
CANFORD MDU3S DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée cordon captif 3m, inter., vert, gris VertGris Code stock : 42-9335
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 248,50 €
10+ 236,10 €
CANFORD MDU3S DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée cordon captif 3m, inter., rouge, noir RougeNoir Code stock : 42-9338
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 250,10 €
10+ 237,60 €
CANFORD MDU3S DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée cordon captif 3m, inter., rouge, gris RougeGris Code stock : 42-9337
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 250,20 €
10+ 237,70 €
CANFORD MDU5S DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée boucle IEC, interrupteur, vert, noir VertNoir Code stock : 42-9356
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 237,60 €
10+ 225,60 €
CANFORD MDU5S DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée boucle IEC, interrupteur, vert, gris VertGris Code stock : 42-9355
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 237,70 €
10+ 225,80 €
CANFORD MDU5S DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée boucle IEC, interrupteur, rouge, noir RougeNoir Code stock : 42-9358
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 239,20 €
10+ 227,30 €
CANFORD MDU5S DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée boucle IEC, interrupteur, rouge, gris RougeGris Code stock : 42-9357
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 239,30 €
10+ 227,40 €
CANFORD MDU6S DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée boucle Powercon, inter., vert, noir VertNoir Code stock : 42-9366
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 244,40 €
10+ 232,10 €
CANFORD MDU6S DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée boucle Powercon, inter., vert, gris VertGris Code stock : 42-9365
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 244,50 €
10+ 232,30 €
CANFORD MDU6S DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée boucle Powercon, inter., rouge, noir RougeNoir Code stock : 42-9368
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 246,20 €
10+ 234,00 €
CANFORD MDU6S DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée boucle Powercon, inter., rouge, gris RougeGris Code stock : 42-9367
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 246,40 €
10+ 234,10 €
CANFORD MDU7S DISTRIBUTEUR SECTEUR CA 12x sort. Powercon, entrée boucle Powercon, inter., vert, noir VertNoir Code stock : 42-9376
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 304,20 €
10+ 288,90 €
CANFORD MDU7S DISTRIBUTEUR SECTEUR CA 12x sort. Powercon, entrée boucle Powercon, inter., vert, gris VertGris Code stock : 42-9375
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 304,40 €
10+ 289,20 €
CANFORD MDU7S DISTRIBUTEUR SECTEUR CA 12x sort. Powercon, entr. boucle Powercon, inter., rouge, noir RougeNoir Code stock : 42-9378
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 305,30 €
10+ 290,10 €
CANFORD MDU7S DISTRIBUTEUR SECTEUR CA 12x sort. Powercon, entr. boucle Powercon, inter., rouge, gris RougeGris Code stock : 42-9377
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 304,90 €
10+ 289,50 €
CANFORD MDU8S DISTRIBUTEUR SECTEUR CA 14x sort.IEC, entr. boucle Powercon, interrupteur, vert, noir VertNoir Code stock : 42-9386
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 271,40 €
10+ 257,80 €
CANFORD MDU8S DISTRIBUTEUR SECTEUR CA 14x sort.IEC, entr. boucle Powercon, interrupteur, vert, gris VertGris Code stock : 42-9385
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 270,20 €
10+ 256,70 €
CANFORD MDU8S DISTRIBUTEUR SECTEUR CA 14x sort.IEC, entr. boucle Powercon, interrupteur, rouge, noir RougeNoir Code stock : 42-9388
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 273,00 €
10+ 259,50 €
CANFORD MDU8S DISTRIBUTEUR SECTEUR CA 14x sort.IEC, entr. boucle Powercon, interrupteur, rouge, gris RougeGris Code stock : 42-9387
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 271,90 €
10+ 258,30 €
CANFORD MDU11S DISTRIBUTEUR SECTEUR CA double sort. 7x IEC, double entr.IEC, interrupt., vert, noir VertNoir Code stock : 42-8316
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 297,30 €
10+ 282,40 €
CANFORD MDU11S DISTRIBUTEUR SECTEUR CA double sort. 7x IEC, double entr.IEC, interrupt., vert, gris VertGris Code stock : 42-8315
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 297,30 €
10+ 282,40 €
CANFORD MDU11S DISTRIBUTEUR SECTEUR CA double sort. 7x IEC, double entr.IEC, interrupt., rouge, noir RougeNoir Code stock : 42-8318
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 300,60 €
10+ 285,60 €
CANFORD MDU11S DISTRIBUTEUR SECTEUR CA double sort. 7x IEC, double entr.IEC, interrupt., rouge, gris RougeGris Code stock : 42-8317
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 300,60 €
10+ 285,60 €
CANFORD MDU12S DISTRIB. SECTEUR CA double sort. 7x IEC, double entr.Powercon, interrupt., vert, noir VertNoir Code stock : 42-8326
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 298,30 €
10+ 283,30 €
CANFORD MDU12S DISTRIB. SECTEUR CA double sort. 7x IEC, double entr.Powercon, interrupt., vert, gris VertGris Code stock : 42-8325
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 298,30 €
10+ 283,30 €
CANFORD MDU12S DISTRIB. SECTEUR CA double sort. 7x IEC, double entr.Powercon, inter., rouge, noir RougeNoir Code stock : 42-8328
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 301,60 €
10+ 286,50 €
CANFORD MDU12S DISTRIB. SECTEUR CA double sort. 7x IEC, double entr.Powercon, inter., rouge, gris RougeGris Code stock : 42-8327
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 301,60 €
10+ 286,50 €
CANFORD MDU13S DISTRIB.SECTEUR CA double sort. 7x IEC, double entr.cordon capt.3m, inter.,vert, noir VertNoir Code stock : 42-8336
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 321,50 €
10+ 305,40 €
CANFORD MDU13S DISTRIB.SECTEUR CA double sort. 7x IEC, double entr.cordon capt.3m, inter.,vert,gris VertGris Code stock : 42-8335
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 321,50 €
10+ 305,40 €
CANFORD MDU13S DISTRIB.SECTEUR CA double sort. 7x IEC, double entr.cordon capt.3m, inter.,rouge,noir RougeNoir Code stock : 42-8338
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 324,90 €
10+ 308,60 €
CANFORD MDU13S DISTRIB.SECTEUR CA double sort. 7x IEC, double entr.cordon capt.3m, inter.,rouge,gris RougeGris Code stock : 42-8337
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 324,90 €
10+ 308,60 €
CANFORD MDU15S DISTRIB. SECTEUR CA 12x sortie IEC verrouillable, entrée IEC, interrupt. vert, noir VertNoir Code stock : 42-8356
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 254,50 €
10+ 241,80 €
CANFORD MDU15S DISTRIB. SECTEUR CA 12x sortie IEC verrouillable, entrée IEC, interrupt. vert, gris VertGris Code stock : 42-8355
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 254,80 €
10+ 242,00 €
CANFORD MDU15S DISTRIB. SECTEUR CA 12x sortie IEC verrouillable, entrée IEC, interrupt. rouge, noir RougeNoir Code stock : 42-8358
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 256,30 €
10+ 243,40 €
CANFORD MDU15S DISTRIB. SECTEUR CA 12x sortie IEC verrouillable, entrée IEC, interrupt. rouge, gris RougeGris Code stock : 42-8357
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 256,40 €
10+ 243,50 €
CANFORD MDU16S DISTRIB. SECTEUR CA 12x sort.IEC verrouillable, entrée Powercon, inter., vert, noir VertNoir Code stock : 42-8366
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 266,70 €
10+ 253,40 €
CANFORD MDU16S DISTRIB. SECTEUR CA 12x sort.IEC verrouillable, entrée Powercon, inter., vert, gris VertGris Code stock : 42-8365
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 266,90 €
10+ 253,50 €
CANFORD MDU16S DISTRIB. SECTEUR CA 12x sort.IEC verrouillable, entrée Powercon, inter., rouge, noir RougeNoir Code stock : 42-8368
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 268,50 €
10+ 255,00 €
CANFORD MDU16S DISTRIB. SECTEUR CA 12x sort.IEC verrouillable, entrée Powercon, inter., rouge, gris RougeGris Code stock : 42-8367
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 268,60 €
10+ 255,10 €
CANFORD MDU17S DISTRIB. SECTEUR CA 12x sort.IEC verr., entr.cordon captif 3m, inter., vert, noir VertNoir Code stock : 42-8376
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 264,50 €
10+ 251,30 €
CANFORD MDU17S DISTRIB. SECTEUR CA 12x sort.IEC verr., entr.cordon captif 3m, inter., vert, gris VertGris Code stock : 42-8375
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 264,60 €
10+ 251,40 €
CANFORD MDU17S DISTRIB. SECTEUR CA 12x sort.IEC verr., entr.cordon captif 3m, inter., rouge, noir RougeNoir Code stock : 42-8378
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 266,10 €
10+ 252,80 €
CANFORD MDU17S DISTRIB. SECTEUR CA 12x sort.IEC verr., entr.cordon captif 3m, inter., rouge, gris RougeGris Code stock : 42-8377
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 266,20 €
10+ 253,00 €
CANFORD PLAQUE DE PROTECTION D´INTERRUPTEUR pour MDU, 12 voies, sauf type Q, noir Noir Code stock : 42-0001
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 3,47 €
10+ 3,30 €
CANFORD PLAQUE DE PROTECTION D´INTERRUPTEUR pour MDU, 12 voies, sauf type Q, gris Gris Code stock : 42-0002
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 3,47 €
10+ 3,30 €
CANFORD PLAQUE DE PROTECTION D´INTERRUPTEUR pour tous MDU, 14 voies, et 12 voies type Q, noir Noir Code stock : 42-0003
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 3,47 €
10+ 3,30 €
CANFORD PLAQUE DE PROTECTION D´INTERRUPTEUR pour tous MDU, 14 voies, et 12 voies type Q, gris Gris Code stock : 42-0004
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 3,47 €
10+ 3,30 €
CANFORD PLAQUE DE PROTECTION D´INTERRUPT. pour distrib.secteur double entrée, 7 voies, gris, paire Gris Code stock : 42-0006
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 9,04 €
10+ 8,59 €
la paire
CANFORD PLAQUE DE PROTECTION D´INTERRUPT. pour distrib.secteur double entrée, 7 voies, noir, paire Noir Code stock : 42-0007
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 9,04 €
10+ 8,59 €
la paire
CANFORD PLAQUE DE PROTECTION D´INTERRUPTEUR pour MDU, 15 voies version éco, noir Noir Code stock : 42-0008
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
3,47 €
