Connecteurs d'alimentation secteur IEC, non chevillés (conditionnement à froid), 10 A, CA 250 V, 50/60Hz nominal, conformes IEC 60320 incluant les feuillets standard C13 et C14 pour prises multiples et les types E et F pour les prises d'interconnexion. Certifications: IEC/EN, UL, AS/NZS et CSA.
Modèles pour câble
Modèles pour câbles mâle et femelle démontables avec borniers professionnels à vis (orifice réceptacle du conducteur et vis de serrage traversante). Taille de conducteur jusqu'à 3x1 mm² (18AWG).

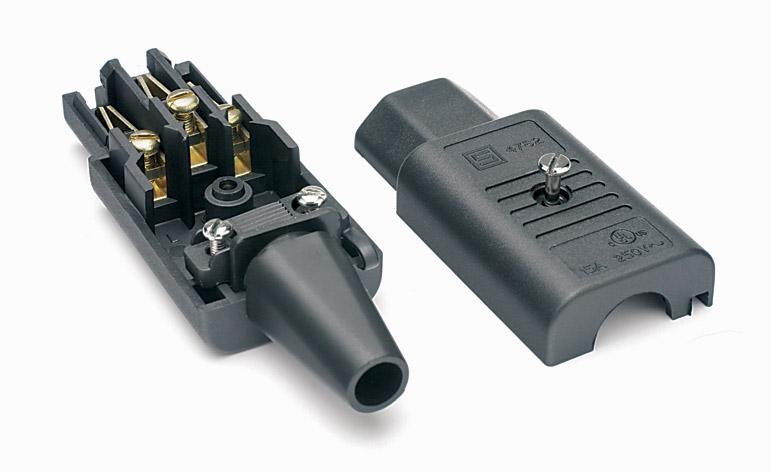

Pour câble, 42-051
Femelle (sortie secteur) C13, fiche pour câble, entrée câble par l'arrière.
Mâle (entrée secteur) type, fiche pour câble, entrée câble par l'arrière.
Modèles pour panneau
Modèle à collerette, 42-053
Modèle mâle (embase d'alimentation) à deux bords perforés, connexion "Faston" rapide, 6,3 mm.
Découpe de panneau 27,5 x 20,0 mm min., centres des orifices de vis 40,00 mm, 3,5 mm de diamètre.
Modèle à enclencher, 42-052
Modèle mâle (embase d'alimentation) à enclencher. Convient à un panneau d'épaisseur 1,5 mm. Connexion "Faston" rapide, 6,3 mm.
Découpe de panneau 27,5 +0,2/-0,0 x19,8 mm +0,2/-0,0.
Modèle à enclencher, 42-055
Modèle femelle (sortie alimentation) à enclencher. Sans volets. Convient à un panneau d'épaisseur 1,5 mm. Bornes à souder 3,5 mm. Découpe panneau 32,5 x 24,8 mm.
Accessoires optionnels: Bouchon isolant pour embase secteur mâle, référence 42-148 et 42-159.
Alternatives
Des modèles pour câble à angle droit, embases à fusible et modèles à enclencher pour d'autres épaisseurs de panneau sont disponibles sur commande spéciale, veuillez contacter le service commercial.
Note : ce standard était appelé ultérieurement CEE22 avant d'être incorporé au IEC 60320.
