SCHURTER FICHE SECTEUR IEC C14 mâle

Code stock
42-054
Marque
Schurter
Référence produit
  • 4732
SCHURTER FICHE SECTEUR IEC C14 mâle
SCHURTER FICHE SECTEUR IEC C14 mâleSCHURTER FICHE SECTEUR IEC C14 mâleSCHURTER FICHE SECTEUR IEC C14 mâle

SCHURTER - CONNECTEURS D'ALIMENTATION SECTEUR IEC 60320 (CEE22)

Connecteurs d'alimentation secteur IEC, non chevillés (conditionnement à froid), 10 A, CA 250 V, 50/60Hz nominal, conformes IEC 60320. Certifications: IEC/EN, UL, AS/NZS et CSA.

Modèles pour câble

Modèles pour câbles mâle et femelle démontables avec borniers professionnels à vis (orifice réceptacle du conducteur et vis de serrage traversante). Taille de conducteur jusqu'à 3x1 mm² (18AWG).

Pour câble, femelle

Femelle (sortie secteur) C13, fiche pour câble, entrée câble par l'arrière.

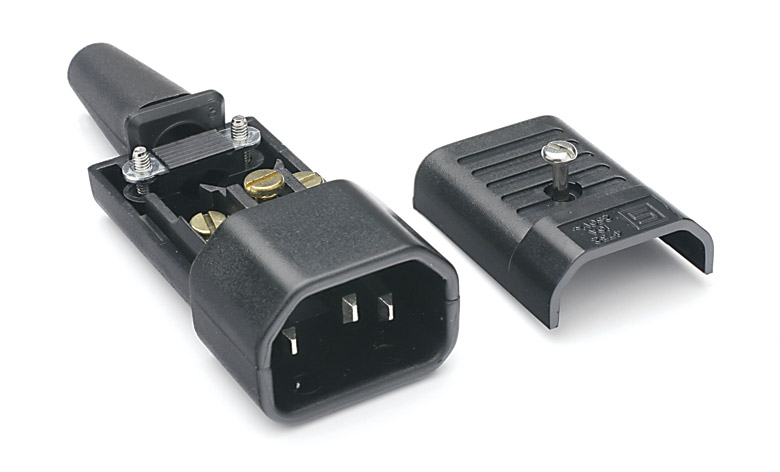

Pour câble, mâle

Mâle (entrée secteur) type, fiche pour câble, entrée câble par l'arrière.

Modèles pour panneau

Modèle à collerette, mâle

Modèle mâle (embase d'alimentation) à deux bords perforés, connexion "Faston" rapide, 6,3 mm.
Découpe de panneau 27,5 x 20,0 mm min., centres des orifices de vis 40,00 mm, 3,5 mm de diamètre.

Modèle à enclencher, mâle

Modèle mâle (embase d'alimentation) à enclencher. Convient à un panneau d'épaisseur 1,5 mm. Connexion "Faston" rapide, 6,3 mm.
Découpe de panneau 27,5 +0,2/-0,0 x19,8 mm +0,2/-0,0.

Modèle à enclencher, femelle

Modèle femelle (sortie alimentation) à enclencher. Sans volets. Convient à un panneau d'épaisseur 1,5 mm. Bornes à souder 3,5 mm. Découpe panneau 32,5 x 24,8 mm.

Accessoires optionnels: Bouchon isolant pour embase secteur mâle, référence 42-148 et 42-159.

Alternatives

Des modèles pour câble à angle droit, embases à fusible et modèles à enclencher pour d'autres épaisseurs de panneau sont disponibles sur commande spéciale, veuillez contacter le service commercial.

Note : ce standard était appelé ultérieurement CEE22 avant d'être incorporé au IEC 60320.
