Ces panneaux de distribution électrique CC à 12 voies, avec sortie IEC ou Powercon, sont logées dans un boîtier compact de 1U à installer en rack. Les modèles à renvoi, disposent d'une prise d'alimentation directe en boucle non commutée afin d'alimenter les équipements qui doivent rester sous tension lorsque le MDU est éteint, ou pour alimenter un second MDU. Toutes les versions présentent sur le panneau avant un indicateur de courant lumineux, des fusibles et une indication par LED de l'état de l'alimentation pour chacun des canaux de sortie. L'entrée, les sorties et la connexion à la terre se trouvent sur le panneau arrière.

REMARQUE : Le courant tiré de la "sortie renvoi" doit être inclus dans le calcul du courant total. Il faut veiller à ne pas dépasser la charge totale maximale de la MDU. Les tableaux ci-dessous indiquent la valeur actuelle de chaque unité.

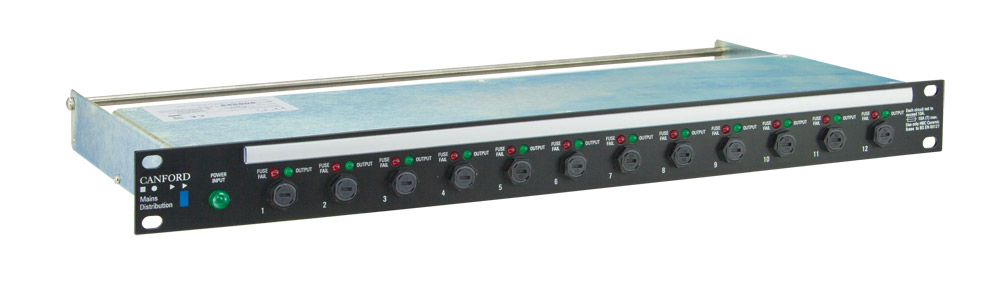

Les fusibles sur le panneau avant sont munis de LED bicolores. Le fait qu'elles soient allumées en vert indique que le circuit est correctement alimenté. Le rouge allumé (vert éteint) indique que le fusible est défectueux.

Toutes les sorties sont numérotées à l'avant et à l'arrière pour une identification facile et un porte-légende avec protège-bande à pression est monté en face avant. Les bandes-légendes en papier fournies peuvent être insérées avant ou après l'installation; la hauteur imprimable est de 7,5 mm.Des modèles AutoCAD de bandes-légendes sont disponibles sur demande ou au téléchargement sur la page produit sur www.canford.fr.

Des inserts pour bande-légende (ne convenant pas aux imprimantes) 45-3082 et des caches transparents 45-3092 sont disponibles en pièces détachées.

Modèle Connecteurs Connecteurs Charge max Chage max Panneau noir, Panneau noir, Panneau gris, Panneau gris,
d'entrée de sortie en sortie totale LED verte LED rouge LED verte LED rouge
Sorties IEC
MDU1 EC 10A, sortie renvoi IEC 15x sortie 10A IEC 10A 10A 42-9112 42-9114
MDU2 Powercon 20A, sortie renvoi Powercon 15x sortie 10A IEC 10A 20A 42-9122 42-9124
MDU3 cordon fixe dénudé 20A 12x sortie 10A IEC 10A 20A 42-9332 42-9334 42-9331 42-9333

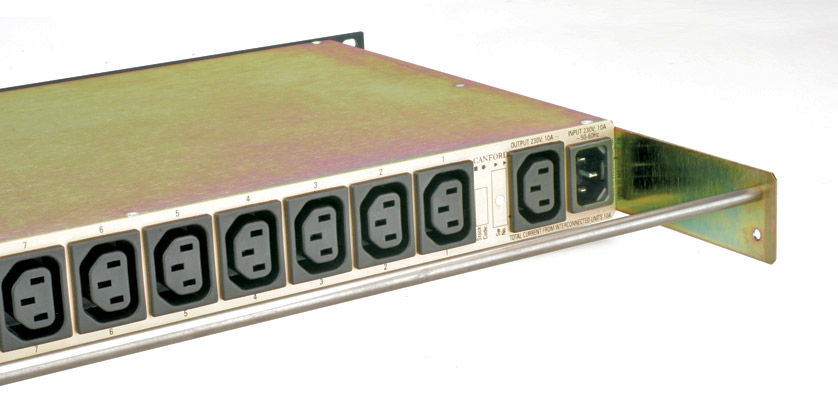

MDU5 IEC 10A, sortie renvoi IEC 12x sortie 10A IEC 10A 10A 42-9352 42-9354 42-9351 42-9353
MDU6 Powercon 20A, sortie renvoi Powercon 12x sortie 10A IEC 10A 20A 42-9362 42-9364 42-9361 42-9363
MDU8 Powercon 20A, sortie renvoi Powercon 14x sortie 10A IEC 10A 20A 42-9382 42-9384 42-9381 42-9383
MDU11 Double EC 10A 7x sortie 10A IEC double 10A 10A pour chaque section 42-8312 42-8314 42-8311 42-8313
MDU12 Double Powercon 20A 7x sortie 10A IEC double 10A 20A pour chaque section 42-8322 42-8324 42-8321 42-8323
MDU13 Double borne à vis serre câble 20A 7x sortie 10A IEC double 10A 20A pour chaque section 42-8332 42-8334 42-8331 42-8333
MDU15 IEC 10A 12x sortie 10A IEC Lock 10A 10A 42-8352 42-8354 42-8351 42-8353
MDU16 Powercon 20A 12x sortie 10A IEC Lock 10A 20A 42-8362 42-8364 42-8361 42-8363
MDU17 cordon fixe dénudé 20A 12x sortie 10A IEC Lock 10A 20A 42-8372 42-8374 42-8371 42-8373
Sorties Powercon
MDU7 Powercon 20A, sortie renvoi Powercon 12x 20A sortie 10A IEC 10A 20A 42-9372 42-9374 42-9371 42-9373

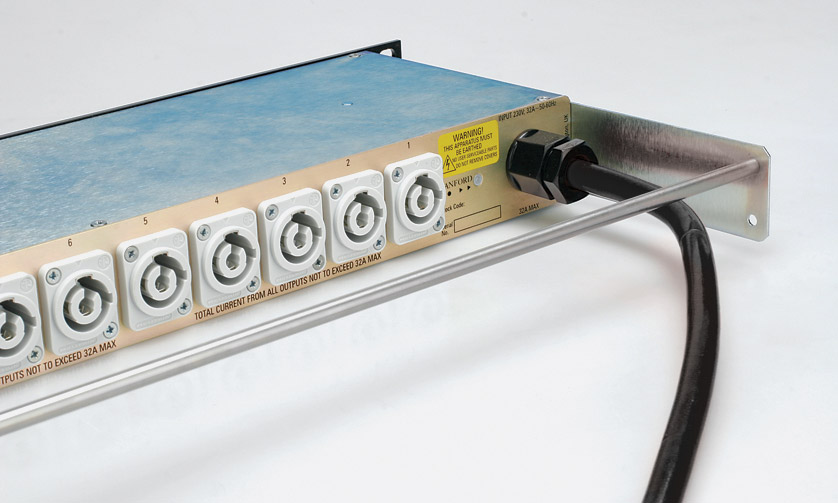

MDU9 cordon fixe dénudé 32A 12x 20A sortie 10A IEC 10A 32A 42-9392 42-9394 42-9391 42-9393
MDU10 Powercon 32A 12x 20A sortie 10A IEC 10A 32A 42-9302 42-9304 42-9301 42-9303

Tous les modèles sont disponibles avec des faces avant à finition gris clair ou noir, avec témoin néon rouge ou vert de "présence électrique en entrée" sur la face avant. A l'exception du MDU1 et du MDU2 disponible uniquement en noir.

Note de commande : Tous les modèles d'entrée à cordon fixe sont disponibles avec cordons de longueur personnalisée sur commande spéciale. Veuillez contacter le service commercial pour plus de détails.

Un fixe-câbles à simple barre est monté mais peut être déplacé sur une autre position fixe si désiré.

Les connecteurs homologues ne sont PAS inclus et doivent être commandés séparément si nécessaire.

Accessoires requis

Connecteurs d'entrée
42-154 BULGIN PX0587 FICHE SECTEUR IEC femelle
42-051 SCHURTER FICHE SECTEUR IEC C13 femelle
42-3200 IEC-LOCK CONNECTEUR SECTEUR IEC C13 femelle, verrouillable, démontable
42-021 NEUTRIK NAC3FCA POWERCON FICHE D'ENTREE SECTEUR 20A
42-026 NEUTRIK NAC3FC-HC POWERCON CONNECTEUR SECTEUR 32A
Connecteurs "sortie renvoi"/sortie
42-153 BULGIN PX0686 FICHE SECTEUR IEC C14 mâle
42-054 SCHURTER FICHE SECTEUR IEC C14 mâle
42-022 NEUTRIK NAC3FCB POWERCON FICHE DE SORTIE SECTEUR 20A

Accessoires en option

Cordons secteur moulés : Une grande gamme est proposée, voir Câbles et cordons secteur.
Cordons secteur moulés et verrouillables : Cordons IEC brevetés et verrouillables, voir IEC-Lock.
Kit de barre fixe câble supplémentaire

Caractéristiques techniques

Tension: ca 198-254V
Fusibles de sortie : 10A (T) céramique HBC, conformes BS EN 60127
Profondeur (sans barre fixe câbles) : 250mm
Profondeur (avec barre fixe câbles) : 350mm
Poids : 1,7kg
Toutes les versions: 1U, pour install. en rack 19", 44 x 483 (h x l) mm
  Description Prix €
H.T.
Ajouter au panier
Livraison
CANFORD MDU1 DISTRIB. SECTEUR 15x sort.IEC, entr.boucle IEC, économique, vert, noir VertNoir Code stock : 42-9112
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 173,70 €
10+ 165,00 €
CANFORD MDU1 DISTRIB. SECTEUR 15x sort.IEC, entr.boucle IEC, économique, rouge, noir RougeNoir Code stock : 42-9114
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 173,70 €
10+ 165,00 €
CANFORD MDU2 DISTRIBUTEUR SECTEUR CA 15x sortie IEC, entrée boucle Powercon, économique, vert, noir VertNoir Code stock : 42-9122
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 178,40 €
10+ 169,50 €
CANFORD MDU2 DISTRIBUTEUR SECTEUR CA 15x sortie IEC, entrée boucle Powercon, économique, rouge, noir RougeNoir Code stock : 42-9124
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 178,40 €
10+ 169,50 €
CANFORD MDU3 DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée cordon captif 3m, vert, noir VertNoir Code stock : 42-9332
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 225,90 €
10+ 214,70 €
CANFORD MDU3 DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée cordon captif 3m, vert, gris VertGris Code stock : 42-9331
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 225,60 €
10+ 214,40 €
CANFORD MDU3 DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée cordon captif 3m, rouge, noir RougeNoir Code stock : 42-9334
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 253,40 €
10+ 240,70 €
CANFORD MDU3 DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée cordon captif 3m, rouge, gris RougeGris Code stock : 42-9333
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 249,50 €
10+ 237,00 €
CANFORD MDU5 DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée boucle IEC, vert, noir VertNoir Code stock : 42-9352
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 225,50 €
10+ 214,20 €
CANFORD MDU5 DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée boucle IEC, vert, gris VertGris Code stock : 42-9351
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 225,30 €
10+ 213,90 €
CANFORD MDU5 DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée boucle IEC, rouge, noir RougeNoir Code stock : 42-9354
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 249,30 €
10+ 236,90 €
CANFORD MDU5 DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée boucle IEC, rouge, gris RougeGris Code stock : 42-9353
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 249,00 €
10+ 236,60 €
CANFORD MDU6 DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée boucle Powercon, vert, noir VertNoir Code stock : 42-9362
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 228,70 €
10+ 217,20 €
CANFORD MDU6 DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée boucle Powercon, vert, gris VertGris Code stock : 42-9361
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 228,30 €
10+ 217,00 €
CANFORD MDU6 DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée boucle Powercon, rouge, noir RougeNoir Code stock : 42-9364
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 252,40 €
10+ 239,80 €
CANFORD MDU6 DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée boucle Powercon, rouge, gris RougeGris Code stock : 42-9363
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 252,20 €
10+ 239,60 €
CANFORD MDU7 DISTRIBUTEUR SECTEUR CA 12x sortie Powercon, entrée boucle Powercon, vert, noir VertNoir Code stock : 42-9372
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 283,10 €
10+ 268,90 €
CANFORD MDU7 DISTRIBUTEUR SECTEUR CA 12x sortie Powercon, entrée boucle Powercon, vert, gris VertGris Code stock : 42-9371
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 285,20 €
10+ 270,90 €
CANFORD MDU7 DISTRIBUTEUR SECTEUR CA 12x sortie Powercon, entrée boucle Powercon, rouge, noir RougeNoir Code stock : 42-9374
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 308,70 €
10+ 293,30 €
CANFORD MDU7 DISTRIBUTEUR SECTEUR CA 12x sortie Powercon, entrée boucle Powercon, rouge, gris RougeGris Code stock : 42-9373
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 308,50 €
10+ 293,00 €
CANFORD MDU8 DISTRIBUTEUR SECTEUR CA 14x sortie Powercon, entrée boucle Powercon, vert, noir VertNoir Code stock : 42-9382
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 258,50 €
10+ 245,70 €
CANFORD MDU8 DISTRIBUTEUR SECTEUR CA 14x sortie Powercon, entrée boucle Powercon, vert, gris VertGris Code stock : 42-9381
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 258,10 €
10+ 245,20 €
CANFORD MDU8 DISTRIBUTEUR SECTEUR CA 14x sortie IEC, entrée boucle Powercon, rouge, noir RougeNoir Code stock : 42-9384
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 272,30 €
10+ 258,60 €
CANFORD MDU8 DISTRIBUTEUR SECTEUR CA 14x sortie IEC, entrée boucle Powercon, rouge, gris RougeGris Code stock : 42-9383
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 271,70 €
10+ 258,20 €
CANFORD MDU9 DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée cordon captif 3m, vert, noir VertNoir Code stock : 42-9392
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 294,60 €
10+ 279,80 €
CANFORD MDU9 DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée cordon captif 3m, vert, gris VertGris Code stock : 42-9391
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 294,30 €
10+ 279,60 €
CANFORD MDU9 DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée cordon captif 3m, rouge, noir RougeNoir Code stock : 42-9394
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 318,40 €
10+ 302,40 €
CANFORD MDU9 DISTRIBUTEUR SECTEUR CA 12x sortie IEC, entrée cordon captif 3m, rouge, gris RougeGris Code stock : 42-9393
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 318,10 €
10+ 302,20 €
CANFORD MDU10 DISTRIBUTEUR SECTEUR CA 12x sortie Powercon, entrée Powercon 32A, vert, noir VertNoir Code stock : 42-9302
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 285,70 €
10+ 271,30 €
CANFORD MDU10 DISTRIBUTEUR SECTEUR CA 12x sortie Powercon, entrée Powercon 32A, vert, gris VertGris Code stock : 42-9301
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 285,30 €
10+ 271,00 €
CANFORD MDU10 DISTRIBUTEUR SECTEUR CA 12x sortie Powercon, entrée Powercon 32A, rouge, noir RougeNoir Code stock : 42-9304
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 309,40 €
10+ 294,00 €
CANFORD MDU10 DISTRIBUTEUR SECTEUR CA 12x sortie Powercon, entrée Powercon 32A, rouge, gris RougeGris Code stock : 42-9303
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 309,20 €
10+ 293,70 €
CANFORD MDU11 DISTRIBUTEUR SECTEUR CA double sortie 7x IEC, double entrée IEC, vert, noir VertNoir Code stock : 42-8312
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 256,00 €
10+ 243,20 €
CANFORD MDU11 DISTRIBUTEUR SECTEUR CA double sortie 7x IEC, double entrée IEC, vert, gris VertGris Code stock : 42-8311
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 256,00 €
10+ 243,20 €
CANFORD MDU11 DISTRIBUTEUR SECTEUR CA double sortie 7x IEC, double entrée IEC, rouge, noir RougeNoir Code stock : 42-8314
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 256,00 €
10+ 243,20 €
CANFORD MDU11 DISTRIBUTEUR SECTEUR CA double sortie 7x IEC, double entrée IEC, rouge, gris RougeGris Code stock : 42-8313
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 256,00 €
10+ 243,20 €
CANFORD MDU12 DISTRIBUTEUR SECTEUR CA double sortie 7x IEC, double entrée Powercon, vert, noir VertNoir Code stock : 42-8322
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 274,20 €
10+ 260,50 €
CANFORD MDU12 DISTRIBUTEUR SECTEUR CA double sortie 7x IEC, double entrée Powercon, vert, gris VertGris Code stock : 42-8321
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 274,20 €
10+ 260,50 €
CANFORD MDU12 DISTRIBUTEUR SECTEUR CA double sortie 7x IEC, double entrée Powercon, rouge, noir RougeNoir Code stock : 42-8324
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 274,20 €
10+ 260,50 €
CANFORD MDU12 DISTRIBUTEUR SECTEUR CA double sortie 7x IEC, double entrée Powercon, rouge, gris RougeGris Code stock : 42-8323
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 274,20 €
10+ 260,50 €
CANFORD MDU13 DISTRIBUTEUR SECTEUR CA double sort. 7x IEC, double entr.cordon captif 3m, vert, noir VertNoir Code stock : 42-8332
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 304,60 €
10+ 289,40 €
CANFORD MDU13 DISTRIBUTEUR SECTEUR CA double sort. 7x IEC, double entr.cordon captif 3m, vert, gris VertGris Code stock : 42-8331
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 304,60 €
10+ 289,40 €
CANFORD MDU13 DISTRIBUTEUR SECTEUR CA double sort. 7x IEC, double entr.cordon captif 3m, rouge, noir RougeNoir Code stock : 42-8334
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 304,60 €
10+ 289,40 €
CANFORD MDU13 DISTRIBUTEUR SECTEUR CA double sort. 7x IEC, double entr.cordon captif 3m, rouge, gris RougeGris Code stock : 42-8333
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 304,60 €
10+ 289,40 €
CANFORD MDU15 DISTRIBUTEUR SECTEUR CA 12x sortie IEC verrouillable, entrée IEC, vert, noir VertNoir Code stock : 42-8352
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 263,40 €
10+ 250,20 €
CANFORD MDU15 DISTRIBUTEUR SECTEUR CA 12x sortie IEC verrouillable, entrée IEC, vert, gris VertGris Code stock : 42-8351
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 263,20 €
10+ 250,00 €
CANFORD MDU15 DISTRIBUTEUR SECTEUR CA 12x sortie IEC verrouillable, entrée IEC, rouge, noir RougeNoir Code stock : 42-8354
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 287,20 €
10+ 272,90 €
CANFORD MDU15 DISTRIBUTEUR SECTEUR CA 12x sortie IEC verrouillable, entrée IEC, rouge, gris RougeGris Code stock : 42-8353
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 287,00 €
10+ 272,60 €
CANFORD MDU16 DISTRIBUTEUR SECTEUR CA 12x sortie IEC verrouillable, entrée Powercon, vert, noir VertNoir Code stock : 42-8362
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 248,20 €
10+ 235,80 €
CANFORD MDU16 DISTRIBUTEUR SECTEUR CA 12x sortie IEC verrouillable, entrée Powercon, vert, gris VertGris Code stock : 42-8361
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 248,00 €
10+ 235,60 €
CANFORD MDU16 DISTRIBUTEUR SECTEUR CA 12x sortie IEC verrouillable, entrée Powercon, rouge, noir RougeNoir Code stock : 42-8364
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 272,00 €
10+ 258,40 €
CANFORD MDU16 DISTRIBUTEUR SECTEUR CA 12x sortie IEC verrouillable, entrée Powercon, rouge, gris RougeGris Code stock : 42-8363
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 271,70 €
10+ 258,20 €
CANFORD MDU17 DISTRIB. SECTEUR CA 12x sort.IEC verrouillable, entrée cordon captif 3m, vert, noir VertNoir Code stock : 42-8372
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 238,20 €
10+ 226,40 €
CANFORD MDU17 DISTRIB. SECTEUR CA 12x sort.IEC verrouillable, entrée cordon captif 3m, vert, gris VertGris Code stock : 42-8371
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 237,90 €
10+ 226,00 €
CANFORD MDU17 DISTRIB. SECTEUR CA 12x sort.IEC verrouillable, entrée cordon captif 3m, rouge, noir RougeNoir Code stock : 42-8374
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 262,00 €
10+ 248,90 €
CANFORD MDU17 DISTRIB. SECTEUR CA 12x sort.IEC verrouillable, entrée cordon captif 3m, rouge, gris RougeGris Code stock : 42-8373
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 261,80 €
10+ 248,70 €
