CANFORD - SÉRIE D (UNIVERSAL) - CONNECTEURS

Gamme de connecteurs, commutateurs et presse-étoupes montés sur des moulages isolants adaptés aux découpes pour série "D" Neutrik (Universal). Conviennent aux panneaux de connexion Universal Canford, plaques de connecteurs, boîtiers de scène ou autres applications dans lesquelles un connecteur à corps non "D" (dépendant de la taille) doit convenir à une découpe pour série "D".

Disponible en deux versions de montage, soit des trous de fixation lisses de 3,2 mm de diamètre ou, sur les types noirs à montage encastré uniquement, des inserts métalliques filetés M3, permettant un montage plus rapide car les protections contre les vibrations et les écrous ne sont pas nécessaires.

Type affleurant

Les types à montage affleurant sont disponibles avec des plaques noires ou blanches, pré-équipées d'une variété de connecteurs. de commutateurs et presse-étoupes. Les versions blanches correspondent bien aux plaques de connecteurs utilisées dans les boîtiers électriques à montage affleurant ou en surface, mais il faut faire attention à ne pas dépasser le rayon de courbure minimal du câble arrière, particulièrement avec les types F et BNC double face.

Type encastré

Le style encastré est disponible en noir, équipé de BNC double-face ou de connecteurs par soudure. Le devant de la prise BNC est sur le même plan que la surface avant du moulage, ce qui donne assez d'espace pour brancher et débrancher une fiche BNC sans recours à un outil spécial.

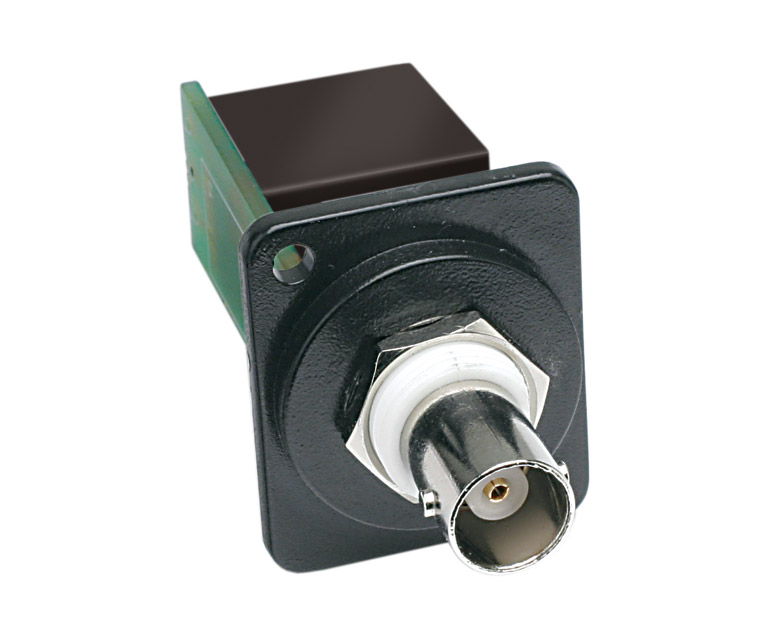

Convertisseur d'impédance AES/EBU

Un convertisseur d'impédance AES/EBU avec connecteur femelle BNC et points de terminaison de conducteurs, monté sur une plaque isolée adaptée au montage dans une découpe Neutrik série "D" (Universal)

Pour plus de détails, voir CANFORD - CONVERTISSEUR D'IMPÉDANCE AES/EBU - Série D/Universal.

Plaques vierges

Des plaques affleurantes, en noir, blanc ou gris clair, non percées, sont disponibles et peuvent servir à masquer des orifices non employés dans des panneaux, boîtiers de scène etc. Elle peuvent également être percées pour accepter une grande variété d'autres connecteurs, commutateurs, passe-fils de câble et indicateurs.

Accessoires optionnels : vis de montage M3 x 10 mm Pozidrive, à tête tronconique large (Pan) ou fraisée (Csk), zinguées passivées claires (ZCP) ou produits chimiques noirs (CH/BLK); écrous, écrous de blocage et rondelles anti-vibrations. D'autres styles et tailles de vis et écrous sont également disponibles, voir Fixations et accessoires pour portes.

'Universal connection system' est une appellation de Canford Audio®.
Copyright Canford Audio 1987.

Fabriqués par Canford.
