CANFORD CONVERTISSEUR D'IMPEDANCE AES/EBU mont. universel, embase BNC vers terminaisons à souder
CANFORD CONVERTISSEUR D'IMPEDANCE AES/EBU mont. universel, embase BNC vers terminaisons à souderCANFORD CONVERTISSEUR D'IMPEDANCE AES/EBU mont. universel, embase BNC vers terminaisons à souder

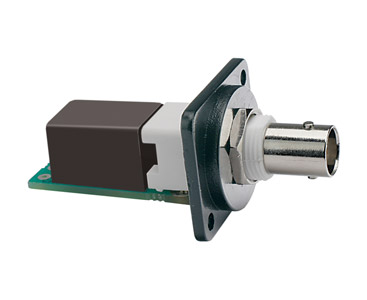

Ce convertisseur d'impédance AES/EBU, avec un connecteur BNC femelle et des points de raccordement de conducteurs, est monté sur une plaque isolée convenant au montage dans une découpe de gamme "D" Neutrik. Un transformateur miniature de haute qualité, à haute fréquence, est monté sur une carte de circuit imprimé, pour faire correspondre les circuits audio numériques coaxiaux 110 ohms symétrique et 75 ohms asymétrique. Le circuit est symétrique aussi peut-il être utilisé soit pour convertir des signaux du format symétrique au format asymétrique, soit d'asymétrique en symétrique.

Il existe trois orifices de raccordement de conducteurs à l'arrière du circuit imprimé pour souder le câble à paire torsadée 110 ohms convenable. Les orifices sont libellés 1, 2 et 3, ce qui correspond aux numéros des broches d'un connecteur XLR mâle ou femelle: 1 = blindage/terre, 2 = rouge/point chaud/+, 3 = noir/point froid/-. Profondeur depuis l'avant du rebord (depuis l'arrière du panneau dans lequel il se monte) jusqu'à l'arrière de la carte: 40 mm.

L'unité peut être utilisée comme une interface entre un câblage externe et un autre circuit en boîtier, ou être montée sur un panneau de connexion universelle Canford et simplement raccordée à un connecteur XLR mâle ou femelle monté à proximité sur le panneau.

  Description Prix €
H.T.
Ajouter au panier
Livraison
CANFORD CONVERTISSEUR D'IMPEDANCE AES/EBU mont. universel, embase BNC vers terminaisons à souder Code stock : 20-210
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
36,29 €
