SUB-D - CONNECTEURS

Connecteurs Sub-D à souder, étamés, disponibles en 9, 15, 25, 37 et 50 points. Contacts sertis nickel en plaqué or, 5A par contact.

Contacts à sertir disponibles en version 9 et 25 points. Contacts à sertir en plaqué or livrés par jeux de 100. Les corps des connecteurs sont livrés sans contact (contacts à commander séparément).

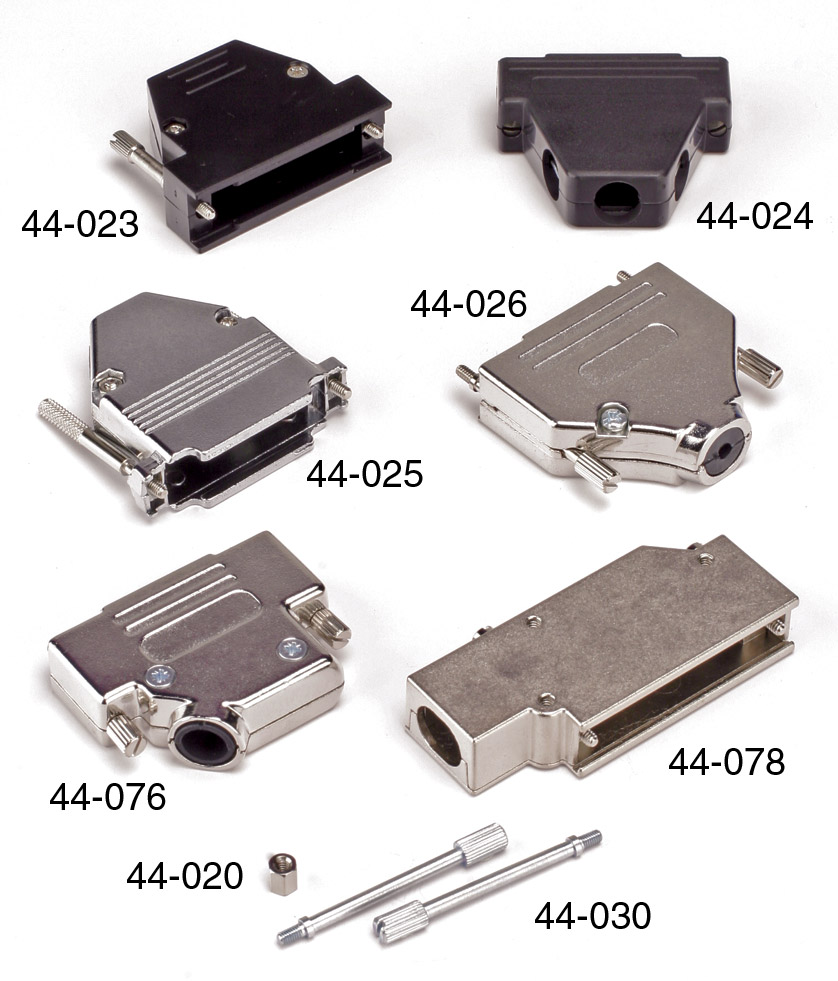

Les capots disposent de deux vis moletées avec un filetage UNC-40 et sont disponibles en cinq versions, plastique une entrée, plastique trois entrées, métal et métal de luxe et métal profil bas. Pour la version plastique trois entrées, deux caches sont fournis pour les trous non utilisés.

Les versions en plastique à entrée unique ont une sortie de câble droite. Celles en plastique à triple entrée ont des ouvertures en position droite, en haut et en bas. Les versions de 9 et 15 broches, les ouvertures sont à 90° de la sortie principale et sur les versions à 25 broches à 45° de la sortie principale. Deux bouchons sont fournis pour fermer les ouvertures non utilisées.

Les versions de luxe en métal sont fournies avec 4 serre-câbles pour câbles de 3,5 à 13mm plus un contact à ressort pour prolonger le blindage jusqu’au corps. Conviennent aux blindages par feuille et tresse. Atténuation d'au moins 40dB 30MHz-1GHz. Disponibles avec entrée droite ou à 45°. Plaqué nickel.

Les versions à double serre-câble en métal sont dotées d'un double collier de serrage pour garantir un maintien fiable. La forme des barres de serrage permet deux positions pour accepter la plus grande variété de diamètres de câble.

Les capots “extra-plats” sont en métal moulé, avec un côté servant de couvercle. La profondeur du connecteur est minimale avec en bout la sortie du câble. Les types à 9 points et 15 points sont livrés avec un jeu de 4 serre-câbles, pour un diamètre maximum de câble de 8mm. Le type à 25 points a une pince à friction et accepte les câbles jusqu'à un diamètre de 11,5mm.

Des vis de blocage en plaqué nickel sont également disponibles et conviennent à toutes les versions. Elles sont dotées d'un filetage femelle pour s'apparier au vis moletées et se visser dans les trous filetés de 8mm le long de l'embase mâle. Chaque vis de blocage est livrée avec deux rondelles et deux boulons. Des vis d'espacement, filetées UNC4-40, peuvent être utilisées pour joindre deux vis jack mâles. Disponibles en paquet de 10.

Certains fabricants Japonais utilisent un filetage M2,6 plutôt que l'UNC4-40, plus commun. Des vis moletées M2,6 sont disponibles, pour remplacer les vis UNC4-40 livrées en standard.
Certains fabricants de matériel Japonais utilisent un filetage M2,6 pour sécuriser les connexions Sub-D à la place du plus fréquemment utilisé UNC4-40, une vis moletée M2,6 peut remplacer la vis UNC4-40 fournie avec le capot Sub-D Deluxe.

Note d'utilisation : Ces vis moletées ne conviennent qu'au capot Sub-D Deluxe fourni par Canford. Nous ne pouvons garantir la compatibilité de capots d'autres marques. Voir les ressources produit pour plus d'information.

Remarque : un outil de sertissage adapté (44-134) et un outil d'insertion/extraction (44-135) sont disponibles pour les différentes variantes de sertissage.
