NEUTRIK - SÉRIE D-LX - CONNECTEURS - XLR - Embases

La nouvelle gamme D-LX est l'évolution de l'ancienne gamme D-L. Elle dispose d'un châssis compact totalement métallique avec un ingénieux contact de masse conjugué, qui offre une protection HF et un blindage, tous deux excellents. Tous ont un châssis à corps métallique universel, aux dimensions communes à la plupart des gammes de connecteurs Neutrik, ce qui simplifie la menuiserie métallique et offre plus de flexibilité d'emploi.

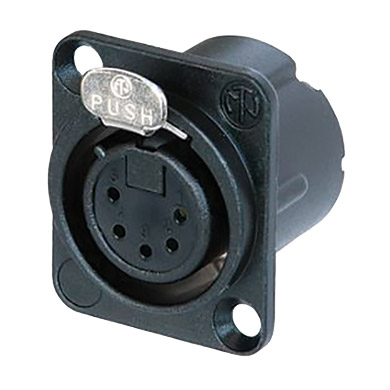

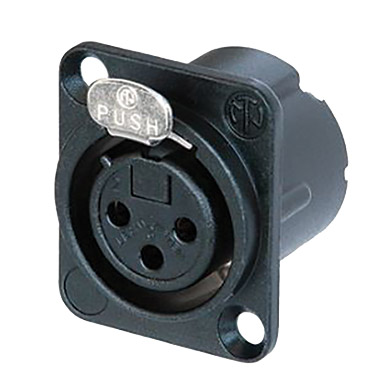

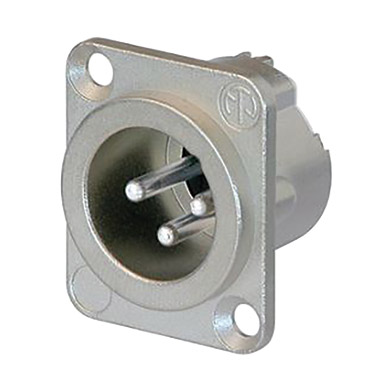

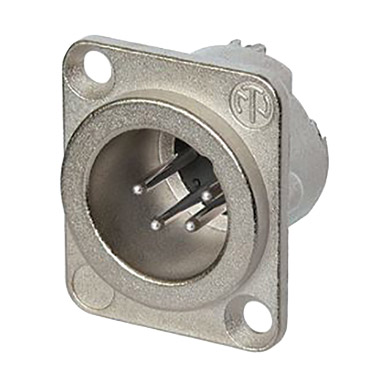

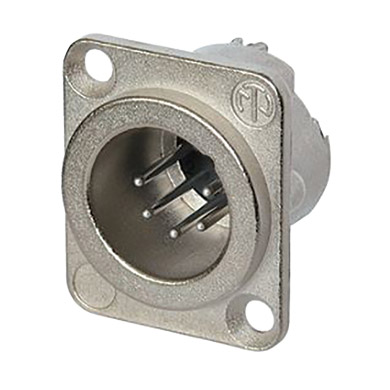

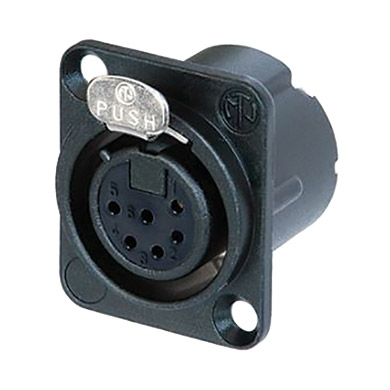

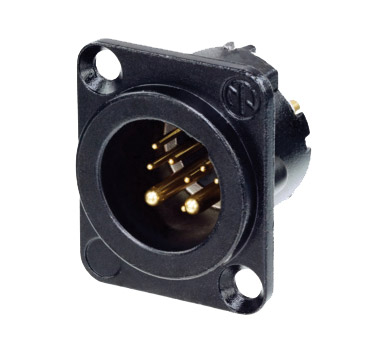

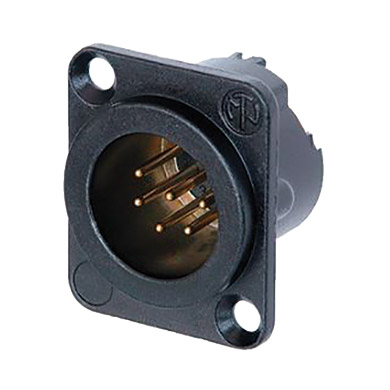

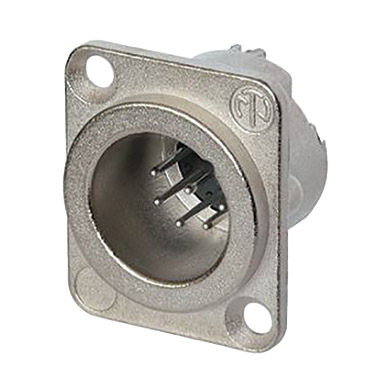

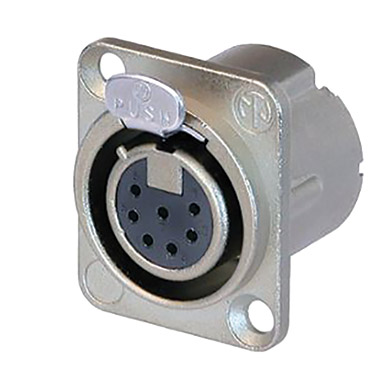

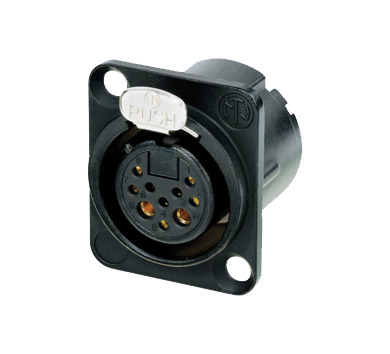

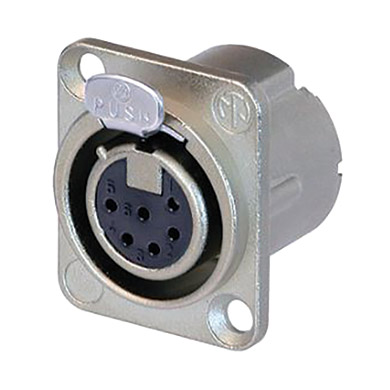

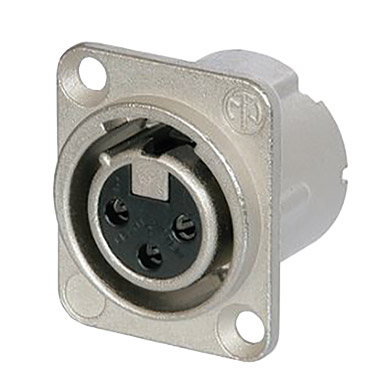

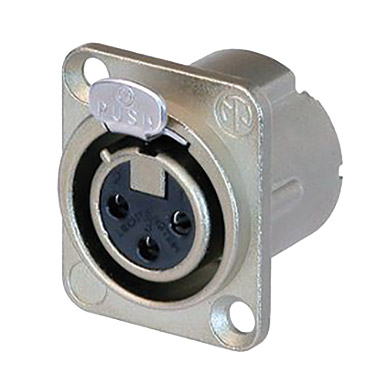

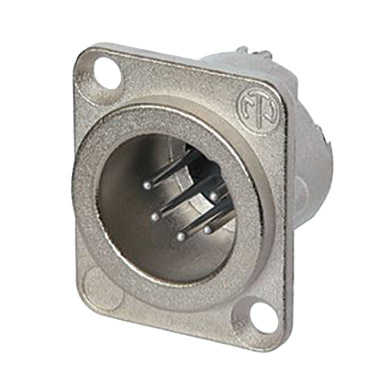

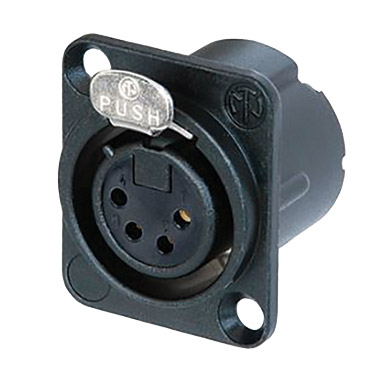

Ils sont disponibles en configurations 3, 4, 5, 6 et 7 et 10 broches avec coques en plaqué nickel ou noires, et des contacts en plaqué argent ou or à bornes en coupelle. Il existe des contacts de masse conjugués ("duplex") indépendants vers la coque du connecteur correspondant et le panneau, avec l'option d'une connexion par soudure à la broche 1. Le diamètre de découpe du panneau est de 24 mm et les connecteurs peuvent être montés à l'avant ou à l'arrière du panneau. Les connecteurs standard ont des orifices de montage biseautés pour accepter les boulons M3 fraisés. La version spéciale "M3" du connecteur a un filetage taraudé M3, pour accélérer le montage (uniquement pour montage à l'arrière du panneau).

Les différents types sont identifiés par leur suffixe :

SCDR - Cache arrière

Ce cache en plastique souple s'adapte à l'arrière de plusieurs connecteurs de châssis de taille D. Il sert à protéger l'espace entre le connecteur et le câble. Le cache de protection fonctionne avec tous les conducteurs ordinaires, câbles et fibres optiques, coupez simplement le bord du cache au diamètre requis.
