RDL - SERIE TX - INTERFACES AV

Gamme de "boîtes noires" à bornier à vis et semelle adhésive double face. Cette gamme, largement utilisée aux USA, permet de résoudre rapidement, de façon temporaire ou permanente, les petits problèmes d’adaptation, de distribution de sélection et de gestion générale de circuits audio en théâtre, studios, radios, etc.

Tous les modules de la série TX mesurent 76 x 30 x 36mm et sont de la même " famille" que les ST, mais il s’agit d’appareils de remplacement des modules ST lorsque vous souhaitez utiliser de vrais connecteurs et non des borniers à vis.

Accessoires inclus : une fiche technique détaillant les instructions d'installation.

CONVERTISSEURS AUDIO

Ces modules sont destinés à interfacer des équipements audio grand public et des circuits ligne symétriques professionnels, assurant une isolation galvanique en plus de l'emploi de transformateurs afin d’éviter les boucles de masse et donc de réduire les ronflements.

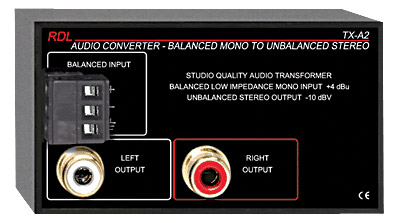

TX-A2 - Symétrique vers asymétrique - Borniers, RCA (phono)

Ce modèle convertit une simple entrée ligne symétrique en deux sorties asymétriques avec une réduction du niveau pour l'adapter aux entrées d'équipements tels que des équipements audio et vidéo grand public, avec un transformateur de "qualité studio" pour l'isolation. La face avant du boîtier aluminium a un bornier détachable pour l'entrée et deux connecteurs RCA (phono) plaqué or pour les sorties. Chaque sortie est couplée à un réseau d'atténuation qui produit un niveau nominal de -10 dBV.

Entrée : +4 dBu nominal, +22 dBu max, bornier détachable. Sorties : -10 dBV, nominal. Réponse : 20 Hz - 20 kHz, +/-0,5 dB. Distorsion : 0,05%, 20 Hz - 20 kHz, +4dBu en entrée ; 0,01%, 1 kHz. Dimensions : 61 x 76 x 40mm.

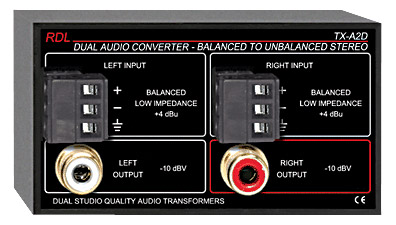

TX-A2D - Symétrique vers asymétrique - Borniers, RCA (phono) - double

Similaire au TX-A2, il convertit deux entrées ligne symétriques, chacune en une seule sortie asymétrique à l'aide de deux transformateurs, là aussi avec atténuation pour s'adapter à un équipement grand public. La face avant a deux borniers détachables pour les entrées et deux connecteurs RCA (phono) plaqué or pour les sorties.

Caractéristiques techniques : comme le TX-A2, à l'exception de ce qui suit. Diaphonie : -80 dB, 20 Hz - 20 kHz, référence -10 dBV ; -90 dB, 1 kHz.

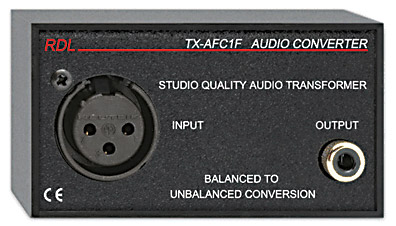

TX-AFC1F - Symétrique vers asymétrique - XLR3F, RCA (phono)

Ce modèle convertit une simple entrée ligne symétrique en une simple sortie asymétrique avec une réduction du niveau pour l'adapter aux entrées d'équipements tels que des équipements audio et vidéo grand public, avec un transformateur de "qualité studio" pour l'isolation. La face avant a un connecteur XLR 3 broches femelle pour l'entrée et un connecteur RCA (phono) plaqué or pour la sortie.

Entrée : +4 dBu nominal, +22 dBu max, 10 kohms. Sortie : -10 dBV, nominal. Balance d'entrée : 85 dB de CMRR, 50-60 Hz. Réponse : 20 Hz - 20 kHz, +/-0,1 dB. Distorsion : 0,06%, 50 Hz - 20 kHz, +4 dBu en entrée ; 0,0015%, 1 kHz. Dimensions : 61 x 76 x 40mm.

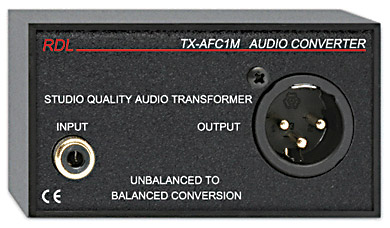

TX-AFC1M - Asymétrique vers symétrique - RCA (phono) vers XLR3F

Cela convertit un simple circuit asymétrique depuis, par exemple, la sortie d'un équipement audio et vidéo grand public en un signal symétrique pour l'emploi sur de plus longues distances et pour éviter des ronflements, puisqu'il utilise un transformateur de "qualité studio" afin de fournir une isolation galvanique. La face avant a un seul connecteur RCA (phono) pour l'entrée depuis l'équipement asymétrique et un connecteur XLR 3 broches mâle pour la sortie.

Entrée : -10 dBu nominal, +22 dBu max, 10 kOhms. Perte d'insertion, de l'entrée à la sortie : 0,25 dB, 20 ohms en source, charge de 10 kOhms. Réponse : 20 Hz - 20 kHz, +/-0,1 dB. Distorsion : 0,06%, 50 Hz - 20 kHz, -10 dBV en entrée ; 0,0015%, 1 kHz. Dimensions : 42 x 76 x 40mm.

TRANSFORMATEURS AUDIO

Gamme de transformateurs audio à multi usages, logés dans des boîtiers en plastique dotés de borniers à vis. Ils peuvent être installés avec la méthode conventionnelle 'Stick-On' ou à l'aide du kit d'installation MB-1. Ils mesurent tous 76 x 30 x 36mm.

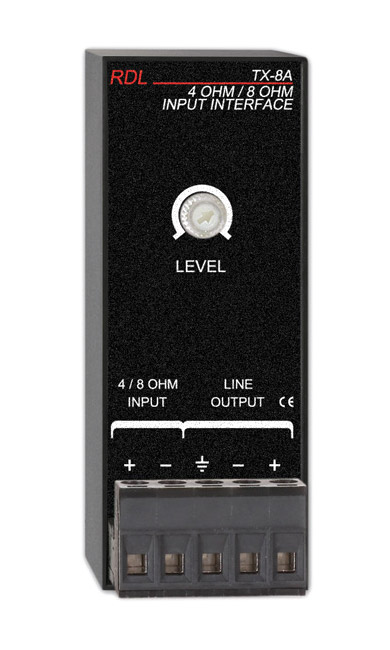

TX-8A - Transformateur Audio

Utilisé afin d'ajouter une liaison transformateur entre un canal mono amplificateur de puissance 4 ou 8 ohms vers un amplificateur ou un mélangeur de niveau ligne. Réponse en fréquences : 20Hz-20kHz ±0.75dB. THD : <0.1% (réf. 1kHz). Un potentiomètre permet de régler le niveau à -10dBV ou +4dBu. Sortie symétrique/asymétrique.

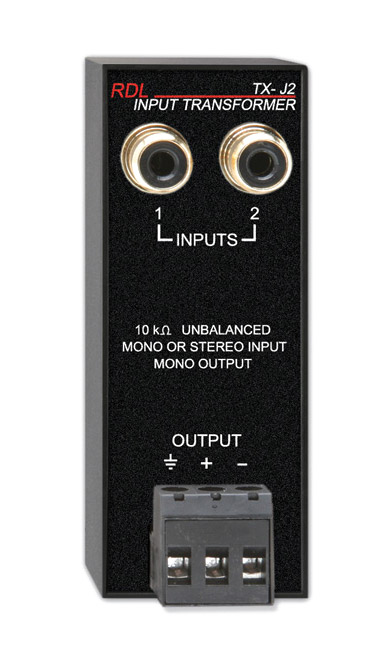

TX-J2 - Transformateur Audio

Utilisé afin de mixer deux signaux audio asymétriques sur RCA vers une sortie symétrique sans gain. Réponse en fréquences : 30Hz-20kHz ±0.5dB. Une élimination de ronflements est ajoutée aux entrées audio asymétriques. Sortie symétrique.

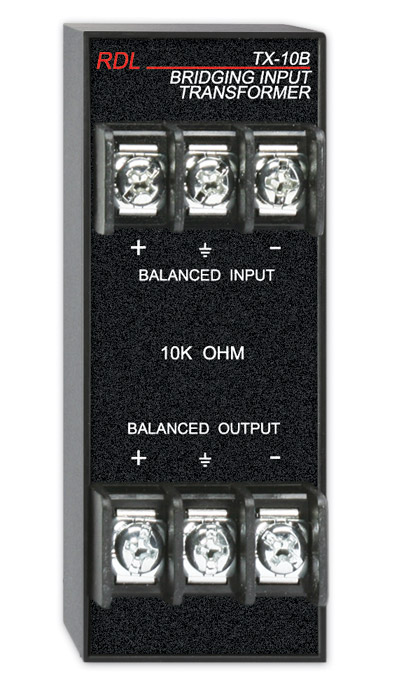

TX-10B - Transformateur de couplage d'entrée

Utilisé pour ajouter une isolation par transformateur à toute entrée de module niveau-ligne RDL. Bande passante : 20Hz-20kHz ±0.5dB. THD <0.05% (réf. 1kHz). L'entrée 10k couple toute ligne audio 10k. Entrée et sortie symétrique.

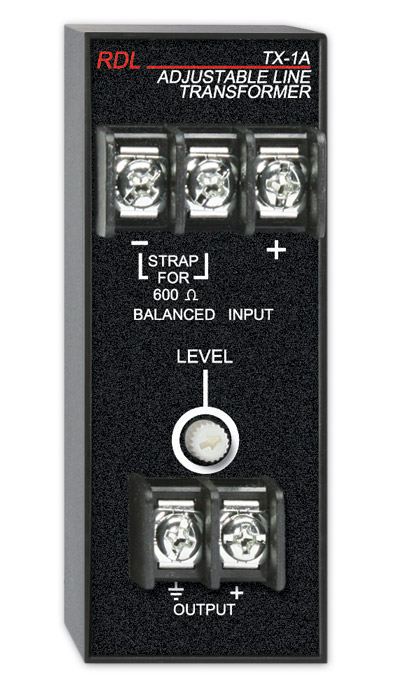

TX-1A - Transformateur ajustable de ligne

Fournit une isolation par transformateur entre une entrée ligne symétrique et asymétrique. Un potentiomètre permet de régler la sortie de 4dB à 24dB sous le niveau ligne. L'entrée peut fournir un couplage 10k ou une terminaison 600R. Bande passante : 20Hz-20kHz ±0.5dB. THD <0.05% (réf. 1kHz).

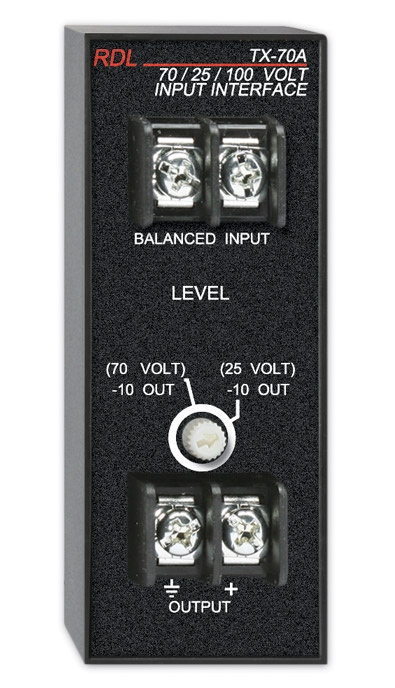

TX-70A - Transformateur de Niveau Haut-Parleur

Adapte toute ligne d'enceinte 100, 70 ou 24 volts à toute entrée audio niveau ligne asymétrique, Un potentiomètre permet de régler la sortie pour des tensions/puissances variées. Bande passante : 20Hz-25kHz ± 0.5dB. THD <0.05% (réf. 1kHz).

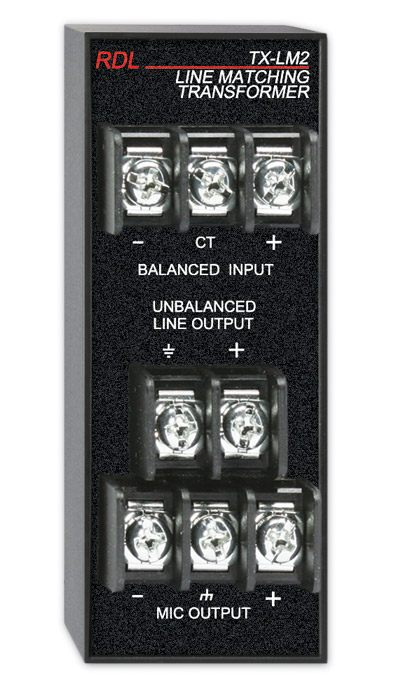

TX-LM2 - Transformateur adaptateur de ligne

Adapte une ligne téléphonique 600R asymétrique ou autre pour une entrée micro ou ligne. Double sorties, niveau ligne asymétrique ou niveau micro symétrique. Bande passante : 20Hz-20kHz (±0.5dB. THD <0.05% (réf. 1kHz).

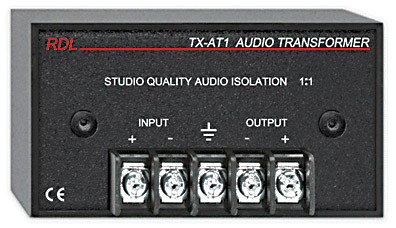

TX-AT1 - 600 ohms, 1:1

Ce transformateur a un primaire et un secondaire en 600 ohms, même s’il est optimisé pour recevoir une source de basse impédance à destination d'une charge pontée. Le primaire et/ou le secondaire peuvent être dé symétrisés par le câblage, ce qui donne une conversion entre lignes audio symétrique et asymétrique. La face avant a cinq borniers à vis, deux pour chaque entrée et sortie et un pour la masse.

Entrée : +4 dBu nominal, +22 dBu maximum. Balance d'entrée : 85 dB de CMRR, 50-60 Hz. Réponse : 20 Hz - 20 kHz, +/-0,1 dB. Distorsion : 0,035% de DHT, 50 Hz-20 kHz, +4 dBu en entrée ; 0,001%, 1 kHz, +4 dBu en entrée ; 0,09%, 20 Hz, +4 dBu en entrée. Affaiblissement d'insertion : 0,25 dB, 20 ohms en source, charge de 10 kOhms ; 2 dB, 20 ohms en source, charge de 600 ohms. Sortie : comme l'entrée, moins la perte d'insertion. Dimensions : 48 x 41 x 76mm.

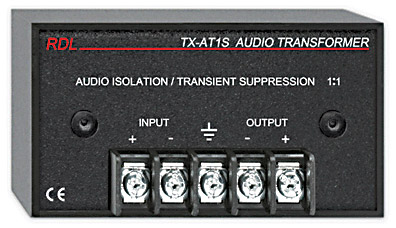

TX-AT1S - 600 ohms, 1:1- Suppression des HF et des transitoires

Ce modèle est similaire au TX-AT1, avec en plus une "technologie de suppression des transitoires à semi-conducteurs montés en surface couplée à une suppression des hautes fréquences à ferrite" destinée à réduire les effets des "impulsions gênantes" et de la "capture de HF indésirables".

Les connexions et caractéristiques techniques sont celles du TX-AT1S, sauf les suivantes. Signal maximal d'interférence : 30 Vc, 60 Vc-c. Commutateur HT : 24 V pour l'activation ; 48 V maximum. Énergie de transitoire : 0,1 joule.

SWTICHES VIDEO

Modules polyvalents logés dans les boîtiers de série TX pouvant être fixés directement à une surface ou installés à l'aide des supports d'installation. Ces modules permettent une bascule automatique ou une commutation manuelle.

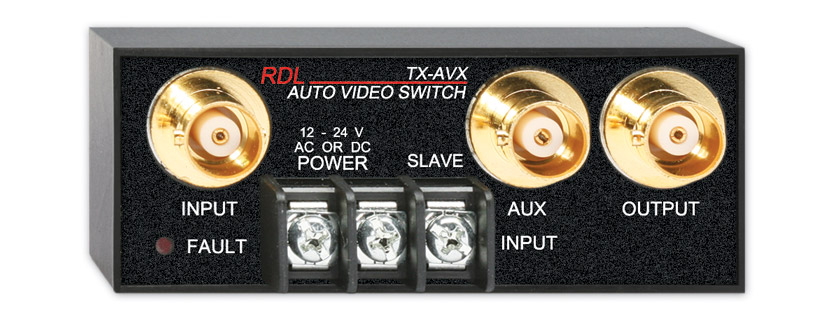

TX-AVX - Commutateur vidéo automatique

Relais de commutation vidéo activé en cas de perte de signal vidéo valide en entrée. Tant qu’un signal de synchro vidéo valide est détecté, l’entrée principale reste affectée à la sortie (qui doit être terminée à 75ohms). En présence d’un signal d’entrée invalide ou en cas de coupure de courant, la sortie bascule sur l’entrée auxiliaire. L’appareil est pourvu d’un témoin LED de signalement de problèmes ainsi que d’une sortie pour signal de masse capable de déclencher une alarme. Entrées et sorties sur connecteurs BNC. Alimentation :C C 12 - 33 V ou CA 12 - 24 V, 100mA.

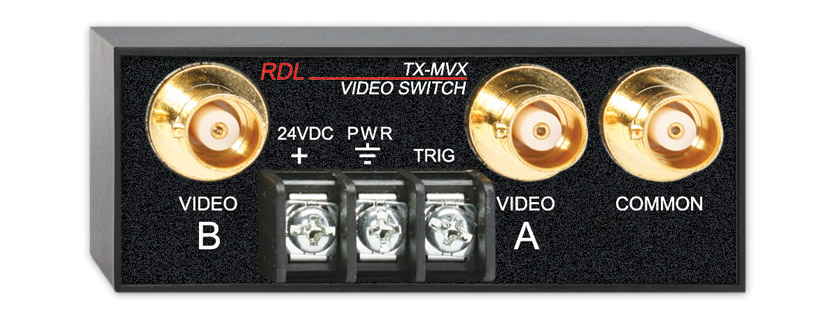

TX-MVX - Commutateur Vidéo Manuel

Relais de commutation vidéo pouvant être activé par un signal de déclenchement affecté à la masse (émis, par exemple, sur la sortie esclave à collecteur ouvert d’un autre module RDL). Entrées et sorties sur connecteurs BNC. CC Alimentation : 24 - 33 V, 50mA.

RELAIS CONTRÔLES

TX-PCR1 - Relais Contrôlé par signal d'appel

Avec entrée commutable de 25/70/100V et jusqu'à 75W, en 8 ohms en mode 25V, ce relais contrôlé se déclenche lorsque qu'un programme audio ou une source d'appel sont appliqués. Il dispose d'une sortie esclave à connecteur ouvert afin de contrôler d'autres modules ou équipements avec un relais à deux inverseurs pour la commutation de signaux haut-parleurs.

La sensibilité d'entrée peut être ajustée à l'aide d'un potentiomètre pour un seuil de déclenchement de 30dB sous le seuil de la tension constante choisie par le sélecteur d'entrée. Une LED rouge s'allume lorsqu'un niveau audio dépasse le seuil de déclenchement. Le délai est réglable de 3 à 25 sec à l'aide du potentiomètre en face avant. Toute la connectique d'entrée et de sortie est sur borniers à vis. Alimentation externe CC 24V, 60mA.

TX-VCR - Relais à commande vidéo

Relais de commutation simple pôle activé en cas de perte de signal vidéo valide sur le signal de reprise vidéo. Tant qu’un signal valide (signal de synchro vidéo) est détecté, le contact à relais reste fermé. Par contre, en cas de perte de signal, le contact s’ouvre. Un contact normalement ouvert et un contact normalement fermé sont fournis, permettant de connecter le module comme détecteur de présence ou de perte de vidéo. Témoins DEL de synchronisation et de signalement de problèmes. Entrée et sorties sur connecteurs BNC. Alimentation : CC 12 - 33 V ou CA 12 - 24 V , 75mA.

MELANGEURS

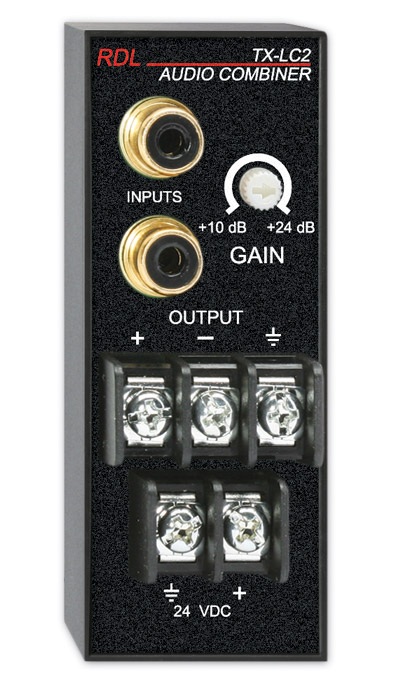

TX-LC2 - Combineur Stéréo/Mono (asymétrique vers symétrique)

Permet un mixage actif et isolé de deux sources audio asymétriques de niveau ligne vers une sortie audio symétrique (ou asymétrique), avec réglage de gain individuel. Entrées 10kHz 'bridging' (-10dBv nominal) sur jacks mono 6,35mm et isolées les unes des autres. Gain réglable de +10dB à 24dB. Sortie symétrique 150R (+4dBu nominal) sur borniers à vis. Alimentation : simple, 30mA.

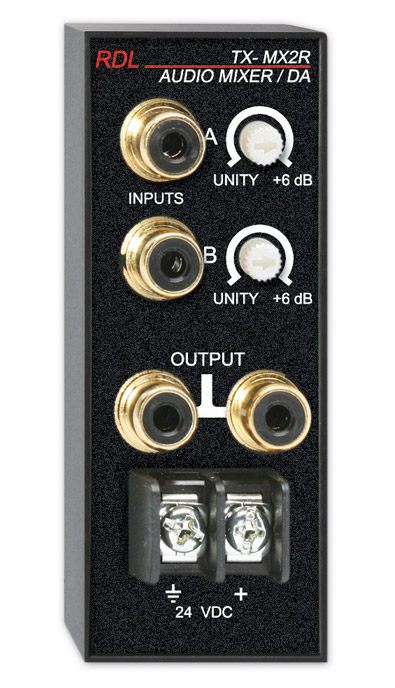

TX-MX2R - Mélangeur Distributeur 2x2

Permet un mixage actif et isolé de deux sources audio asymétriques de niveau ligne vers une sortie audio symétrique (ou asymétrique), avec réglage de gain individuel. Entrées 10kHz 'bridging' (-10dBv nominal) sur jacks mono 6,35mm et isolées les unes des autres. Gain réglable de +0dB à +6dB. Sortie asymétrique 100R (-10dBv nominal) sur jacks 6,35mm. Alimentation : simple, 10mA.

AMPLIFICATEURS

TX-1W- Amplificateur de Musique d’Attente

S’utilise lorsque vous souhaitez ajouter une fonction musicale ou un message parlé (ou les deux) dans un système téléphonique à touche ou PABX. Lorsqu’un appel est mis en attente, la qualité audio perçue dépend de la qualité de l’écouteur de l’interlocuteur ainsi que de la qualité de la ligne et de la conception du système. En raison de tous ces facteurs, les amplificateurs audio conventionnels utilisés en amplification de musique d’attente produisent une qualité désagréable à l’oreille de l’interlocuteur. Les tentatives mises en œuvres pour limiter la dégradation de l’écouteur à l’aide d’un atténuateur hautes fréquences tendent à produire un son étouffé et sourd. Le TX-1W offre une réponse spécifiquement adaptée aux variations les plus larges de la distribution audio. Le son obtenu est précis et vivant. Entrée sur Jack mono 6,35mm (-10dBV nom.), niveau audio réglable de -10dB à +25dB, sortie 1 Watt asymétrique sur jack mono 6,35mm, sortie symétrique par transformateur 600ohms sur borniers à vis. Alimentation : 150mA simple.

Le TX-PA40D est un "amplificateur utilitaire à haut rendement" pour une paire d'enceintes 4 ou 8 ohms. Il convient aux applications dans lesquelles le gain est contrôlé par un autre équipement, comme les projecteurs à sorties audio variables employés dans les salles de classe, les salles de conseil et les conférences vidéo. Un compresseur/limiteur analogique stéréo est inclus pour une "fidélité audio notablement supérieure à celle d'amplificateurs conventionnels de classe D avec limiteur numérique". Celui-ci peut se régler pour que seul le limiteur serve à la suppression de l'écrêtage, ou l'ensemble compresseur/limiteur peut être employé pour augmenter substantiellement la puissance de sortie moyenne au-delà de celle d'un amplificateur 40 W standard.

Quand le limiteur écrête, les signaux de niveau audio normal "demeurent non touchés par le compresseur, ce qui préserve la dynamique audio". Si le niveau d'entrée augmente au point que le compresseur entre en action, l'audio est compressé en fonction de trois constantes temporelles dynamiques "assurant une transparence auditive tout en maintenant un audio amplifié clair, non écrêté, pour les saturations d'entrée jusqu'à 20 dB". Le TX-PA40D, avec sa compression, peut "produire des niveaux moyens de sortie audio et une clarté normalement attendus d'amplificateurs stéréo ayant une puissance de sortie nominale beaucoup plus élevée".

La face avant a deux prises d'entrée asymétriques RCA (phono) plaqué or, chacune associée à une commande de gain réglable au moyen d'un tournevis. Un sélecteur de mode d'entrée coulissant donne le choix entre sommation mono et stéréo, tandis qu'un autre choisit la charge de sortie entre 8 et 4 ohms. Des DEL témoignent du fonctionnement du compresseur-limiteur et de la présence de l'alimentation. Un bornier détachable est fourni pour la connexion de deux haut-parleurs et de l'alimentation assurée par l'adaptateur secteur en ligne, qui possède une entrée d'alimentation secteur (CA) IEC. Le module est équipé d'une protection à la fois thermique et contre les courts circuits en sortie.

Entrées : -10 dBV nominal, asymétrique, 10 kOhms ; -18 dBV minimum pour passer le seuil du compresseur ; +15 dBV maximum. Réponse (note 1) : 20 Hz - 20 kHz, +/- 1 dB, 4 ou 8 ohms. Distorsion (note 1) : 0,1% de DHT+B, 1 kHz, 1 W, 4 ou 8 ohms ; 1%, 50 Hz - 20 kHz, 8 ohms. Bruit : 75 dB sous 20 W RMS. Diaphonie : meilleure que 60 dB, 1 kHz, sans compression. Seuil du compresseur : nominalement 2 dB sous la sortie nominale, avec réglage automatique des durées d'attaque et de relâchement. Sorties : 20 W RMS, 8 ohms, par canal ; 15 W RMS, 4 ohms, par canal. Note 1 : mesurée avec un niveau seuil de compresseur équivalent à une puissance de sortie de 12 W RMS (8 ohms). Température ambiante : 0-40 degrés C ; 20 degrés C recommandés. Alimentation : CC 24 V depuis l'adaptateur secteur fourni, CA 100-240V, 50-60 Hz, 1,5 A. Dimensions : 76 x 48 x 41mm.

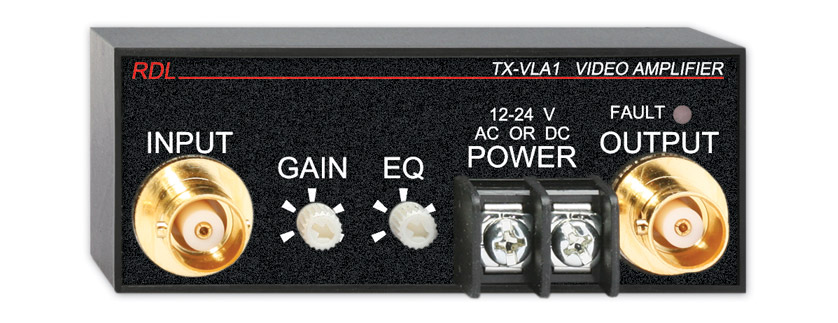

TX-VLA1 - Relais à commande vidéo

Amplificateur ligne vidéo monocanal avec gain réglable (du gain unitaire à +5dB) et égaliseur (de position neutre à +7 à 5 MHz) pouvant corriger des longueurs de câbles allant jusqu’à 600 m. Entrée et sorties sur connecteurs BNC. Alimentation : CC 12 - 33 V ou CA 12 - 24 V, 30mA.

EMETTEURS - FORMAT-A

Ces modules fournissent une interface entre des circuits audio, symétrique ou asymétrique, et les trois paires audio dans une chaîne Format-A. Les versions passives ne nécessitent pas de courant et utilisent un transformateur afin de fournir des connexions symétriques et une isolation galvanique. Les versions actives utilisent une symétrisation électronique et fournissent également une connexion à une chaîne Format-A afin de fournir de l’alimentation à d’autres modules d’envoi et de réception, placés à une extrémité de la chaîne ou bien placés entre les deux.

Les modules actifs nécessitent une source d’alimentation CC 24V avec la capacité de fournir assez de courant pour tous les modules présents dans la chaîne. L’alimentation est connectée au module via une entrée coaxiale ou une borne amovible. Certains modules sont dotés des deux. La sortie de courant est protégée par un fusible à réarmement automatique. Une LED indique que du courant est disponible. L’alimentation peut également être fournie par un autre module de Format-A présent dans la chaîne à l’aide du/des connecteur/s RJ45.

Une LED à l’avant indique si le module est alimenté. Tous ont des connexions entrées audio sur bornes détachables pour connexions ligne symétrique fonctionnant à niveau nominal de +4dBu nominaux, sur prises RCA (Phono) pour connexions à niveau nominal de -10dBu, ou les deux, selon le modèle.

Tous sont dotés d’au moins un connecteur RJ45 pour une connexion à la chaîne de Format-A. Lors de la présence de connecteurs boucles afin de positionner un module entre les extrémités de la chaîne, toutes les 8 broches des deux connecteurs sont câblées en parallèle permettant aux signaux A, B et C et à l’alimentation venant d’un autre module, de passer au travers.

Model Type Entrée Entrée Entrée Entrées Sélection
- - RCA (phono) ligne sym. boucle RJ45 courant de paires
TX-TPS1A Actif, une paire 1 1 Oui Bornes & coax. Oui
TX-TPS3A Actif, trois paires 3 3 Non Bornes & coax. Non
TX-TPS6A Passif, une paire 1 1 Oui Aucune Oui

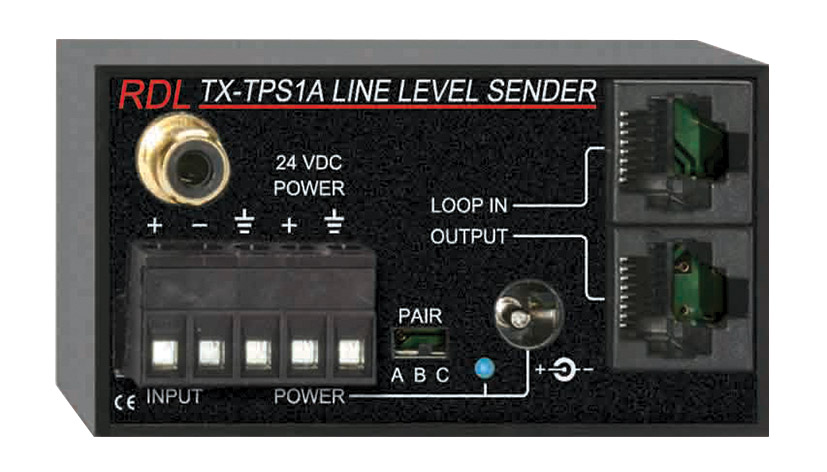

TX-TPS1A - Emetteur, actif, une paire

Module doté de deux connecteurs RJ45, un pour l’entrée boucle et l’autre pour la sortie en Format-A. Un commutateur permet de sélectionner la paire qui sera alimentée par la sortie du module, A, B ou C. Peu importe la paire choisie, aucun autre émetteur ne doit être connecté sur la chaîne. Des deux connexions disponibles, RCA Phono et borne, une seule devra être utilisée. Deux entrées d’alimentation sont prévues, une coaxiale et une borne détachable.

TX-TPS3A - Emetteur, actif, trois paires

Ce module est doté de trois jeux connexions sur bornes et sur RCA afin d’alimenter, au module, trois signaux audio séparés. Une seule connexion doit être choisie, la borne ou le RCA, pour chaque signal. Les signaux sont alors mis en mémoire tampon puis envoyés via un connecteur RJ45 sur les paires A, B et C de la chaîne Format-A. Aucun autre module d’envoi ne doit être connecté au câble utilisé par ce module. Deux entrées d’alimentation sont prévues, une coaxiale et une borne détachable.

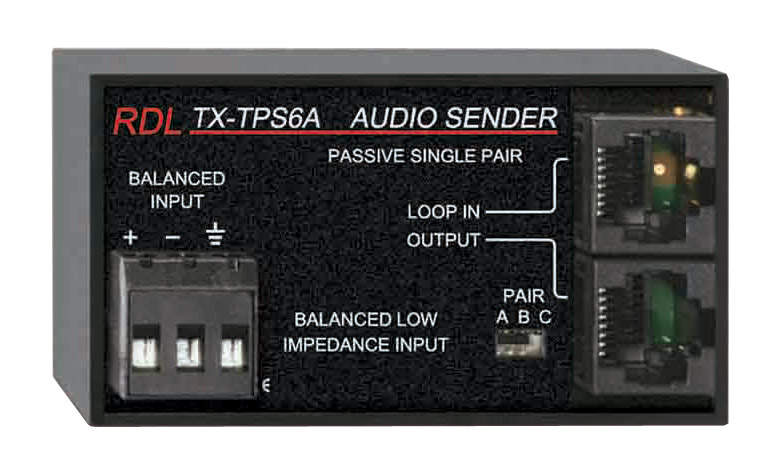

TX-TPS6A – Emetteur, passif, une paire

Cet émetteur a une borne pour connecter un signal à une paire de la chaîne Format-A. Un transformateur fournit l’isolation entre la source audio et les connecteurs RJ45 connectés à la chaîne. Il est doté d’une entrée boucle et d’une sortie pour la connexion à la chaîne Format-A. Un commutateur permet de sélectionner quelle paire sera alimentée par le module, A, B ou C.
Peu importe la paire choisie, aucun autre émetteur ne doit être connecté sur la chaîne. C’est un module passif qui ne nécessite donc pas d’alimentation pour fonctionner. Si une alimentation est présente dans le câble raccordé à l’entrée boucle RJ45, cette alimentation est directement envoyée vers les modules raccordés à la sortie RJ45.

RECEPTEURS – FORMAT A

Ces modules fournissent une interface entre les circuits audio, symétrique ou asymétrique, et les trois paires d’une chaîne Format-A. Les versions passives ne nécessitent pas de courant et utilisent un transformateur afin de fournir des connexions symétriques et une isolation galvanique. Les versions actives utilisent une symétrisation électronique et fournissent également une connexion à une chaine Format-A afin de fournir de l’alimentation à d’autres modules d’envoi et de réception, placés à une extrémité de la chaîne ou bien placés entre les deux.

Les modules actifs nécessitent une source d’alimentation CC 24V avec la capacité de fournir assez de courant pour tous les modules présents dans la chaîne. L’alimentation est connectée au module via une entrée coaxiale ou une borne amovible. Certains modules sont dotés des deux. La sortie de courant est protégée par un fusible à réarmement automatique. Une LED indique que du courant est disponible. L’alimentation peut également être fournie par un autre module de Format-A présent dans la chaîne à l’aide du/des connecteur/s RJ45.

Une LED à l’avant indique si le module est alimenté. Tous ont des connexions entrées audio sur bornes détachables pour connexions ligne symétrique fonctionnant à niveau nominal de +4dBu nominaux, sur prises RCA (Phono) pour connexions à niveau nominal de -10dBu, ou les deux, selon le modèle.

Tous sont dotés d’au moins un connecteur RJ45 pour une connexion à la chaîne de Format-A. Lors de la présence de connecteurs boucles afin de positionner un module entre les extrémités de la chaîne, toutes les 8 broches des deux connecteurs sont câblées en parallèle, permettant aux signaux A, B et C et à l’alimentation venant d’un autre module, de passer au travers.

Les connexions effectuées aux paires A, B et C de signal Format-A fonctionnant en pontage (haute impédance), jusqu’à 10 récepteurs peuvent être connectés à chaque paire sur la sortie du module afin que les signaux puissent être distribués vers plusieurs endroits.

Model Type Sortie Sortie Sortie Entrées Sélection
- - RCA (phono) ligne sym. boucle RJ45 courant de paires
TX-TPR1A Actif, une paire 1 1 Oui Bornes & coax Oui
TX-TPR3A Actif, trois paires 3 3 Non Bornes & coax Non
TX-TPR6A Passif, une paire 1 1 Oui Aucune Oui

Accessoires en option, types actifs : blocs d’alimentation, voir RDL - ALIMENTATIONS ou injecteur de courant, voir plus bas ou tout autre module de Format-A amenant du courant dans la chaîne.

Accessoires en option, tous types de récepteurs : modules émetteurs Format A, se référé à ‘Format-A’.

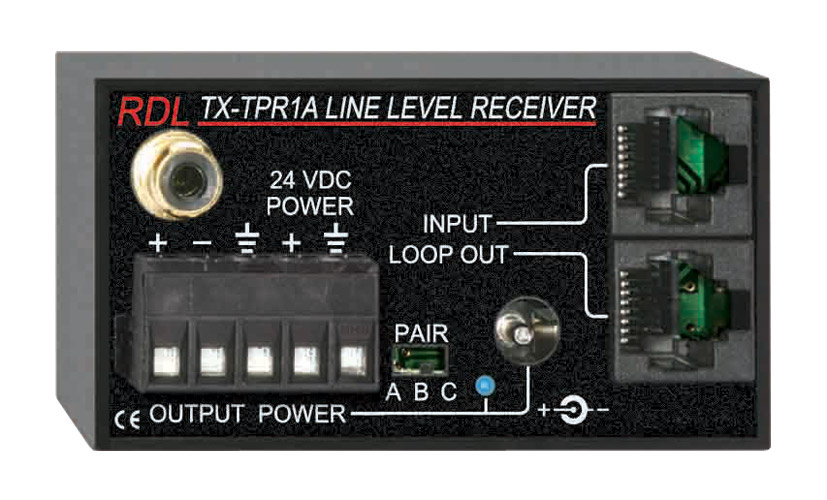

TX-TPR1A - Récepteur, actif, une paire

Module doté de deux connecteurs RJ45, un pour l’entrée et l’autre pour la sortie boucle en Format-A. Un commutateur permet de sélectionner la paire qui sera utilisée en entrée vers le module, A, B ou C. Deux connexions de sortie sont disponibles, RCA Phono et borne. Deux entrées d’alimentation sont prévues, une coaxiale et une borne détachable.

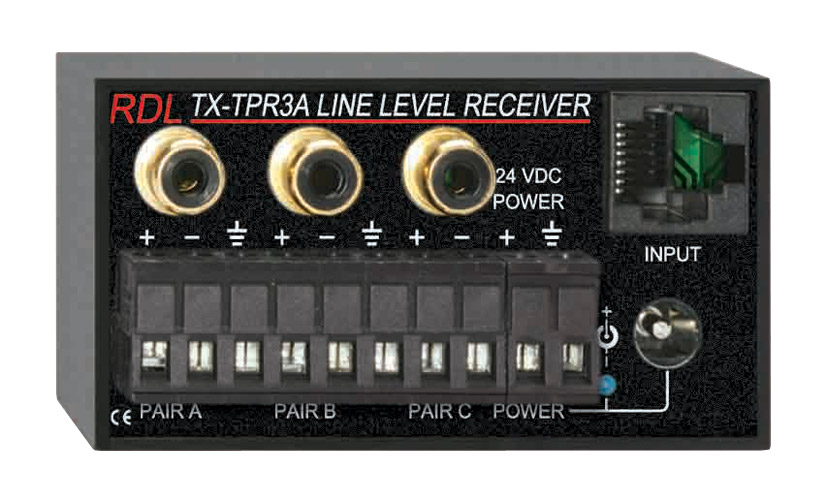

TX-TPR3A - Récepteur, actif, trois paires

Ce module est doté d’un connecteur d’entrée RJ45 à partir de la chaîne Format-A. Trois jeux connexions sur bornes et sur RCA de sortie mémoire tampon sont disponibles, correspondant aux paires de signal A, B et C au Format-A. Deux entrées d’alimentation sont prévues, une coaxiale et une borne détachable.

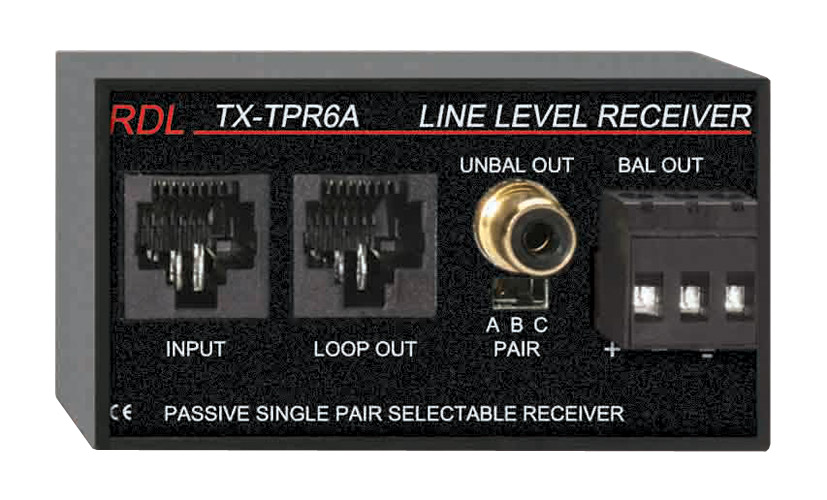

TX-TPR6A – Récepteur, passif, une paire

Il est doté d’une entrée et d’une sortie boucle pour la connexion à la chaîne Format-A. Un commutateur permet de sélectionner la paire qui alimentera le module, A, B ou C. Une borne, ainsi qu’une RCA, fournissent la sortie à partir de la paire choisie. Un transformateur fournit l’isolation entre les sorties audio et les connecteurs RJ45 connectés à la chaîne. C’est un module passif qui ne nécessite donc pas d’alimentation pour fonctionner. Si une alimentation est présente dans le câble raccordé à la l’entrée boucle RJ45, cette alimentation est directement envoyée vers les modules raccordés à la sortie RJ45.

COMBINEURS - FORMAT-A

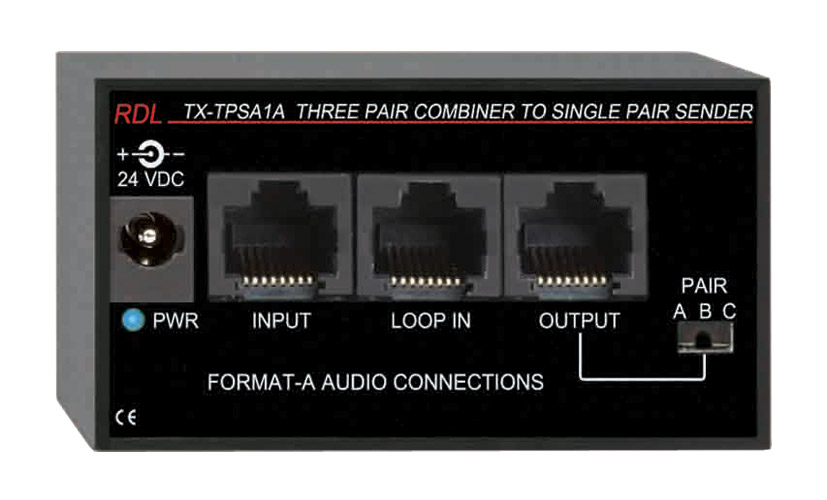

TX-TPSA1A - Emetteur, combineur trois paires vers une paire

Ce module a une entrée Format-A sur le panneau avant. La RJ45 accepte un câble toronné trois paires Format-A avec signaux envoyés à partir d’un ou plusieurs émetteurs Format-A. Le module fait la somme des signaux reçus des trois paires A, B et C. La sortie sommée est envoyée à une des paires A, B ou C (sélectionnée à l’installation via le commutateur sur le panneau avant), par le connecteur de sortie.

Les deux paires restantes sont ainsi disponibles pour laisser passer des signaux d’autres émetteurs Format-A connectés à l’entrée boucle RJ45. L’entrée boucle RJ45 peut accepter deux signaux et une alimentation d’autres modules Format-A fournissant des entrées micro ou ligne. Deux paires indépendantes ou bien un émetteur utilisant deux paires peuvent être connectés à l’entrée boucle.

Le TX-TPSA1A peut être alimenté à partir de n’importe quel connecteur RJ45 fournissant du courant vers les deux RJ45 restantes. Une alimentation CC 24V peut être branchée à l’entrée secteur, elle fournira le courant aux trois connecteurs RJ45. La sortie de courant est protégée par un fusible à réarmement automatique. Une LED indique que du courant est disponible.

INJECTEURS DE COURANT - FORMAT-A

Ces modules, connectés à une extrémité ou au milieu d’une chaîne Format-A, injectent du courant aux modules émetteurs et récepteurs. Ils nécessitent une alimentation CC 24V capable de fournir suffisamment de courant à tous les modules connectés aux injecteurs. L’alimentation est connectée au module via une entrée coaxiale ou une borne amovible. Certains modules sont dotés des deux. La sortie de courant est protégée par un fusible à réarmement automatique. Une LED indique que du courant est disponible.

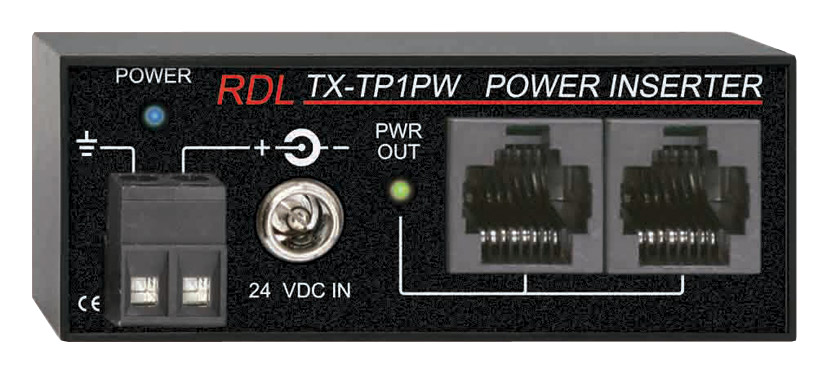

TX-TP1PW

Cet injecteur a deux connecteurs RJ45 pour fournir de l’alimentation à une chaine Format-A. Les deux connecteurs sont connectés en parallèle, permettant aux signaux sur les paires A, B et C des deux connecteurs de traverser les modules. L’alimentation est connectée au module via l’entrée coaxiale ou la borne détachable.

TX-TP4PW

Injecteur à quatre connecteurs RJ45 pour fournir de l’alimentation à une chaine Format-A. Les quatre connecteurs sont connectés en parallèle, permettant aux signaux sur les paires A, B et C des deux connecteurs de traverser les modules. L’alimentation est connectée au module via une entrée coaxiale.

Exemple de configurations:

Un connecteur RJ45 reçoit un signal d’émetteurs à paires torsadées Format-A. Les trois RJ45 restants sont connectés chacun à un récepteur à paires torsadées séparé. Trois RJ45 sont disponibles afin de permettre trois câblages vers des récepteurs à paires torsadées. Cette configuration est particulièrement utile pour alimenter trois récepteurs à haute tension ne pouvant pas être branchés en série, comme les enceintes alimentées D-PSP1A. Dans cette installation, le TX-TP4PW peut être considéré comme un splitter.

La configuration inverse de celle décrite ci-dessus, dans laquelle trois câbles séparés provenant d’émetteurs Format-A convergent au TX-TP4PW. La quatrième RJ45 devient une sortie avec des signaux sur toutes les paires, A, B et C. Le TX-TP4PW, dans cette configuration, est considéré comme combineur. Ceci peut s’avérer utile dans des installations dans lesquelles le branchement en série d’émetteurs n’est pas pratique.

RDL indique qu’utiliser un TX-TP4PW pour envoyer un signal dans les deux directions sur un seul câble de Format-A n’est pas une application typique et n’est destinée qu’aux utilisateurs confirmés.

  Description Prix (€) Ajouter au panier
RDL TX-A2 CONVERTISSEUR AUDIO sym.vers asymétrique, mono vers stéréo, entrée sur borne, 2x sortie RCA   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
104,90
RDL TX-A2D CONVERTISSEUR AUDIO sym.vers asymétrique, stéréo vers stéréo, entrée sur borne, 2x RCA   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
125,20
RDL TX-AFC1F CONVERTISSEUR AUDIO symétrique vers asymétrique, XLR3F vers RCA   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
111,40
RDL TX-AFC1M CONVERTISSEUR AUDIO asymétrique vers symétrique, RCA vers XLR3M   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
109,90
RDL TX-8A TRANSFORMATEUR AUDIO 1x entrée 4/8 ohms, sortie niveau ligne sym/asym, entrée/sortie borne   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
81,42
RDL TX-J2 TRANSFORMATEUR AUDIO 2x entrée RCA, 1x sortie borne symétrique   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
69,73
RDL TX-10B TRANSFORMATEUR AUDIO entrée bridgée, entrée/sortie borne à vis symétrique, 20Hz à 20kHz   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
49,33
RDL TX-1A TRANSFORMATEUR AUDIO sym.vers asymétrique, niveau réglable, entrée/sortie borne à vis   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
44,35
RDL TX-70A TRANSO AUDIO entrée niveau HP, 25/70/100V, borne à vis ent/sort   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
45,98
RDL TX-LM2 TRANSFO AUDIO adapt.de ligne, entr.sym.600R, sort.micro/ligne asym, entr/sort.borne à vis   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
45,34
RDL TX-AT1 TRANSFORMATEUR D'ISOLATION AUDIO 600 ohms, 1:1, bornes   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
105,10
RDL TX-AT1S TRANSFO D'ISOLATION 600 ohms, 1:1, suppression des transitoires et HF, entr/sort bornes   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
115,80
RDL TX-AVX SWITCH VIDEO automatique, 2x1, bascule vidéo si perte de signal, PAL/NTSC, entr/sortie BNC   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
190,20
RDL TX-MVX SWITCH VIDEO manuel, 2x1 ou 1x2, entrée contrôl sur borne, PAL/NTSC, entrée/sortie BNC   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
117,30
RDL TX-PCR1 RELAIS CONTROLLE PAR APPEL entrée 25/70/100Vt, retard à la retombée 3 à 25sec   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
158,80
RDL TX-VCR RELAI A CONTROLE VIDEO bridgé ou terminé, NTSC/PAL, BNC   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
168,60
RDL TX-LC2 MELANGEUR combineur, symétrique vers asymétrique, 2x1, entrée RCA, sortie borne   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
115,10
RDL TX-MX2R MELANGEUR 2X1, asymétrique, entrée/sortie RCA   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
95,91
RDL TX-1W AUDIO AMPLIFICATEUR musique d'attente, gain réglable, ent/sort.RCA, sortie borne 600R sym   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
84,45
RDL TX-PA40D AMPLIFICATEUR DE PUISSANCE 2x 20W/8, 2x 15W/4, avec alim. PS-24V2   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
263,20
RDL TX-VLA1 AMPLIFICATEUR LIGNE VIDEO gain réglable, égaliseur réglable, NTSC/PAL, BNC   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
190,90
RDL TX-TPS1A EMETTEUR FORMAT-A actif, une paire, 1x RCA, 1x entrée ligne symétrique   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
147,80
RDL TX-TPS3A EMETTEUR FORMAT-A actif, trois paires, 3x RCA, 3x entrée ligne symétrique   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
170,00
RDL TX-TPS6A EMETTEUR FORMAT-A passif, une paire, 1x entrée ligne symétrique   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
98,97
RDL TX-TPR1A RECEPTEUR FORMAT-A actif, une paire, 1x RCA, 1x sortie ligne symétrique   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
149,30
RDL TX-TPR3A RECEPTEUR FORMAT-A actif, trois paires, 3x RCA, 3x sortie ligne symétrique   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
170,20
RDL TX-TPR6A RECEPTEUR FORMAT-A passif, une paire, 1x RCA, 1x sortie ligne symétrique   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
98,90
RDL TX-TPSA1A COMBINEUR FORMAT-A actif, sortie trois paires vers sortie une paire   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
126,50
RDL TX-TP1PW INJECTEUR DE COURANT FORMAT-A 2x connecteurs de sortie RJ45   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
91,69
RDL TX-TP4PW INJECTEUR DE COURANT FORMAT-A 4x connecteurs de sortie RJ45   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
89,72
RDL DRA-35T DIN ADAPTATEUR RAIL pour un module série TX   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
9,71
RDL TX-RA5 CHASSIS RACK pour 5 modules TX   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
38,13
RDL MB-3 KIT DE MONTAGE pour module Stick-On/TX   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
5,89
RDL MB-1 EQUERRE DE MONTAGE pour 1x module Rack-Up, Stick-On ou TX   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
3,51
RDL RC-1UR CHASSIS RACK 1U pour 3x modules Rack-up et Stick-On/TX   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
159,40
RDL PS-24AX-EU PALIMENTATION UNIVERSELLE 24V, 500mA, fiche EU   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
26,98
RDL PS-24AX-UK ALIMENTATION UNIVERSELLE 24V, 500mA, fiche UK   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
26,98
RDL PS-24KX-EU ALIMENTATION UNIVERSELLE 24V, 1A, fiche EU   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
34,91
RDL PS-24KX-UK ALIMENTATION UNIVERSELLE 24V, 1A, fiche UK   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
34,91
RDL PS-24V3 ALIMENTATION UNIVERSELLE, 24V 2A   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
79,91
RDL PLUG-AX-EU FICHE EU pour alimentation PS-24AX   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1,90
RDL RC-PS5 PLATEAU DE MONTAGE RACK 1U, 5x PS-24V2   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
73,59
RDL DRA-35P DIN-ADAPTATEUR RAIL pour PS-24V2   Code stock :
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
10,57
