RDL - SERIE STICK-ON - INTERFACES AV

Gamme de "boîtes noires" à bornier à vis et semelle adhésive double face. Cette gamme, largement utilisée aux USA, permet de résoudre rapidement, de façon temporaire ou permanente, les petits problèmes d’adaptation, de distribution de sélection et de gestion générale de circuits audio en théâtre, studios, radios, etc.

Tous les modules ST font 74 x 38 x 15mm.

AMPLIFICATEURS DE LIGNE

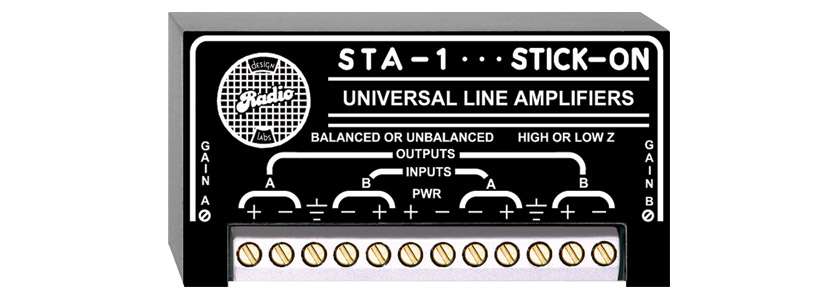

STA-1 - Amplificateur ligne double

Contrôles séparés de gain jusqu’à 20dB. Pour symétrisation et adaptation de niveau. Impédances : entrée 10k sortie 200R symétrique ; bande passante : DC-25kHz ±0,25dB ; dynamique : 103dB ; diaphonie : >75dB ; THD : <0,009% ; CMRR >70dB. Alimentation : 2 x 50mA mAx.

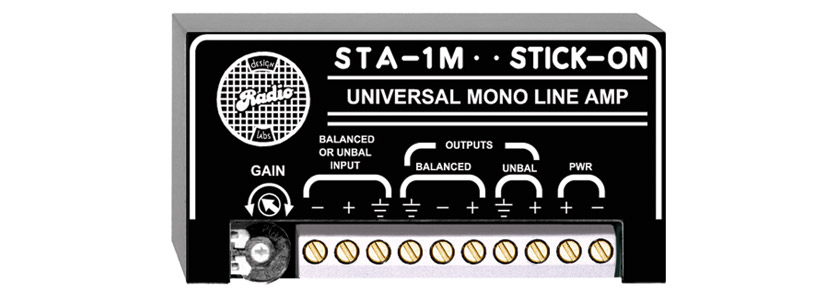

STA-1M - Amplificateur ligne simple

Gain ajustable de -7/+14dB (symétrique) ou -14/+7dB (asymétrique) sorties symétriques et asymétriques séparées. Entrée différentielle. Impédances : entrée 'bridging' 10k, sortie 200R symétrique ; bande passante : 10Hz à 20kHz ±0,25dB ; dynamique : 93dB ; THD : <0,05% ; CMRR : >50dB. Alimentation : 2 x 50mA.

STA-2A - Amplificateur de ligne à haut niveau de sortie

Les réglages de gain séparés offrent jusqu’à 24dB de gain, grâce à un potentiomètre 25 tours. Entrées symétriques ou asymétriques (5 kOhms) et sorties basse impédance capables d’alimenter des charges de 600ohms. Impédance de sortie : 150ohms. Bande passante : 10Hz à 100kHz +/- 0,5dB. Bruit : -90dB réf. +4dBu. Réserve dynamique : 20dB (au-dessus de la référence de + 4dBu en sortie). CMRR : >70dB. Alimentation : simple, non référencé, 50mA

AMPLIFICATEURS DE DISTRIBUTION

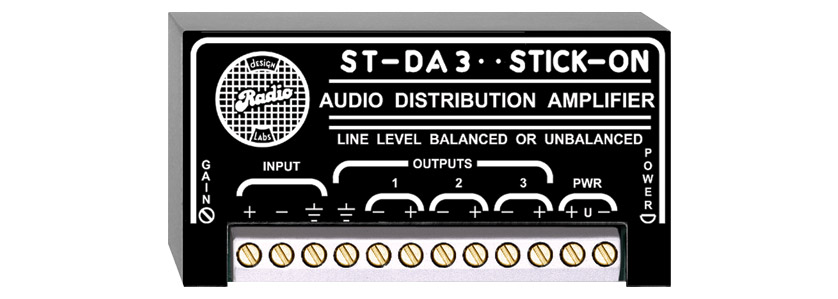

ST-DA3 - Amplificateur de distribution

Entrée symétrique à gain réglable ('Off'/+20dB) vers 3 sorties symétriques. Impédances : entrée 'bridging' 10k, sorties 300R ; bande passante : 10Hz à 30kHz ±0,25dB ; Plage dynamique : 100dB ; Diaphonie : >75dB ; THD : <0,03% ; CMRR >60dB. Alimentation : double 70mA.

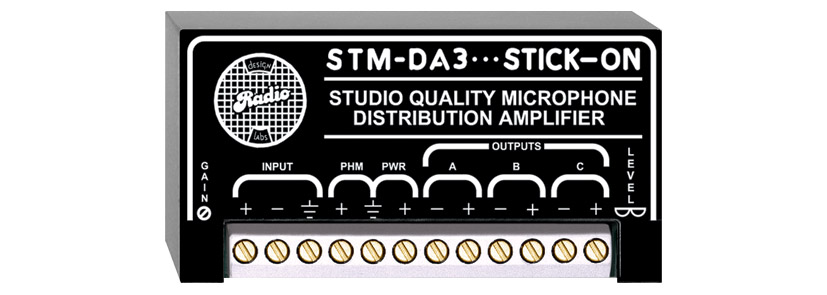

STM-DA3 - Distribution micro

Une entrée micro symétrique à gain réglable (-5/+12dB) vers 3 sorties mic, pour "split" de micros. Entrées protégées de l’alimentation phantom. Impédances : entrée 150R symétrique, sorties 150R symétrique ; bande passante : 30Hz à 30kHz ±1,0dB ; dynamique : 94dB ; THD : <0,075% ; CMRR >60dB. Alimentation : simple 30mA.

AMPLIFICATEURS

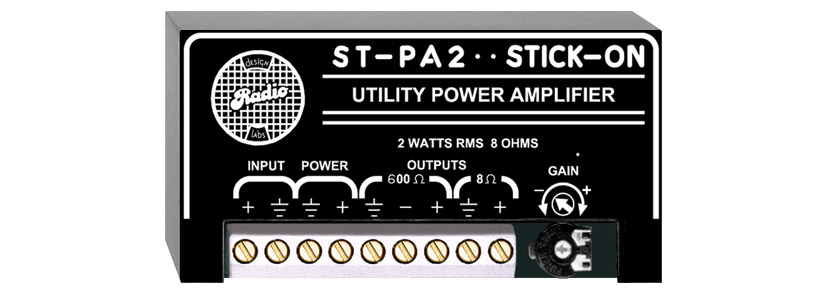

ST-PA2 - Amplificateur de puissance

Amplificateur mono asymétrique gain réglable à deux sorties, une ligne et une H.P. Impédances : entrée 10k asymétrique. Sortie ligne 600R symétrique HP 8R asymétrique. Bande passante : ligne : 20Hz à 30kHz ±0,5dB, HP 35Hz à 30kHz ±1,5dB. THD : ligne <0,75%. Plage ddynamique : >80dB. Sortie mAx : HP 2W rms. Alimentation : simple, 150mA.

ST-PA6 - Amplificateur de puissance

Deux entrées séparées avec réglage commun de gain et accentuation LF, pour une sortie 6W 8R mono. Impédances : entrées 10k symétriques, sortie : 8R asymétrique ; bande passante : 35Hz à 20kHz ±1,5dB (EQ plat) ; égalisation : +5dB à 60Hz, +4dB à 100Hz, +3dB à 120Hz ; bruit : <-60dB ; sortie mAx : 6W rms. Alimentation : simple 350mA.

ST-MA2 - Amplificateur d’écoute avec fonction de coupure/atténuation

Amplificateur à une sortie pour alimenter de petits haut-parleurs (4 - 45ohms), un circuit d’ordre ou des systèmes de conférence. Cinq contrôleurs d’entrées (par lise à la masse et compatibles avec les circuits à collecteur ouvert) contrôlés, par exemple, par cinq modules ST-GSP1, contrôlent l’atténuation. Une entrée coupe la sortie pour éviter tout accrochage avec un micro exposé. Deux entrées pour une gestion par deux positions adjacentes font chuter le niveau de sortie de 6dB afin d’éviter tout Larsen ou toute coloration du signal. Deux entrées supplémentaires se connectent à deux positions situées plus loin pour réduire le niveau de 3dB. Entrée : -10dBV minimum pour 2 Watts en sortie, avec une utilisation symétrique ou asymétrique, pontage 20k Ohms. Puissance en sortie : 1,75W continus, 2W max. Bruit : <-80dB réf. 2W en sortie. Bande passante : 45Hz à 14kHz. Distorsion harmonique totale : <0.5%. CMRR : >60dB à 100Hz. Atténuation : -Mute >90dB à 1kHz, deux entrées indépendantes par chacune des deux fonctions d’atténuation de -3dB et -6DB respectivement. Alimentation : simple, référencé masse, 220mA.

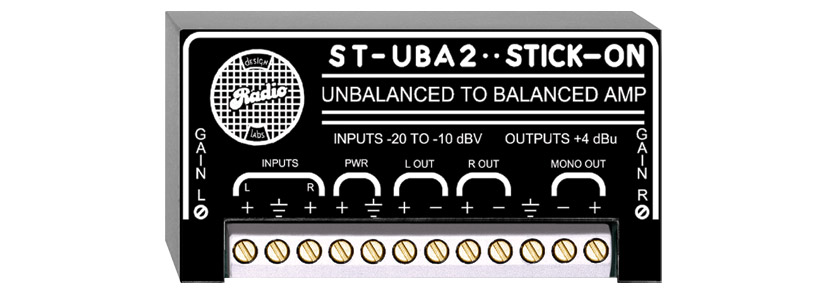

ST-UBA2 - Amplificateur asymétrique-symétrique

Convertisseur asymétrique-symétrique stéréo niveau ligne offrant également une sortie à sommation mono. Définitions individuelles du niveau d’entrée de chaque canal (gain +2 à +22dB) et deux témoins lumineux indiquant le réglage du niveau de chaque canal. Impédance d’entrée : ligne asymétrique 10kOhms ; bande passante : 20Hz à 20kHz (+ ou - 0,2dB) ; réserve dynamique : 18dB au-delà de +4dBu ; DHT <0,02 %. Alimentation : 75mA simple.

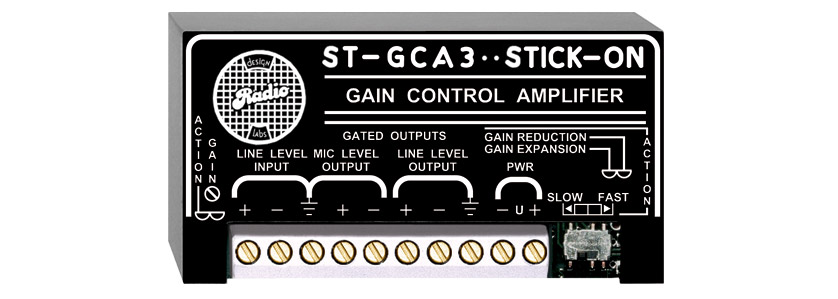

ST-GCA3 - Amplificateur contrôlé en gain

Gain et atténuation ajustable en réponse lente ou rapide et atténuation pour entrées de -45dBV à +20dBV avec maintien d’un écart des sorties micro et lignes séparée de ±3dB pour 40dB d’écart entrée. Les doubles LED affichent l'expansion et la réduction en place. Sortie : ligne +4dBu sous 150R, micro -45dBu sous 150R ; bande passante (sans CAG) : 10Hz à 20kHz ±0,75dB ; bruit : <-70dB ; THD: <0,3%. Réponse CAG 8s (rapide) et 3s (lente) pour un ajustement de 20dB ; délai d’allumage : 30 ms. Alimentation : simple 40mA.

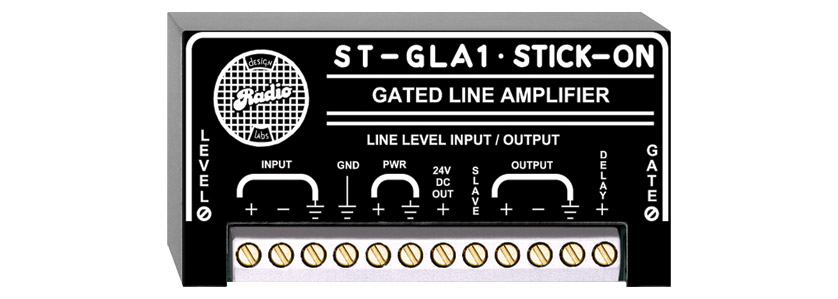

ST-GLA1 - Amplificateur de ligne avec Noise Gate

À utiliser pour la commutation automatique des signaux audio, comme Noise Gate seul ou pour élaborer une solution de mixage automatique. Sortie à collecteur ouvert pour la connexion à d’autres circuits. Référence : +4dBu en sortie. Plage d’entrée : -20 à +4dBu (10 kOhms). Réserve dynamique : >18dB. Bruit résiduel : -95dB. Seuil de coupure : -16 à -35dB. Entrée et sortie symétriques ou asymétriques, bande passante : 10Hz à 30kHz +/- 0,25dB. Temps de commutation : 30 ms. Coupure : >60dB. Distorsion harmonique totale : <0,2%, sortie 150ohms, +4dBu, symétrique Alimentation : simple, référencé masse, 75mA.

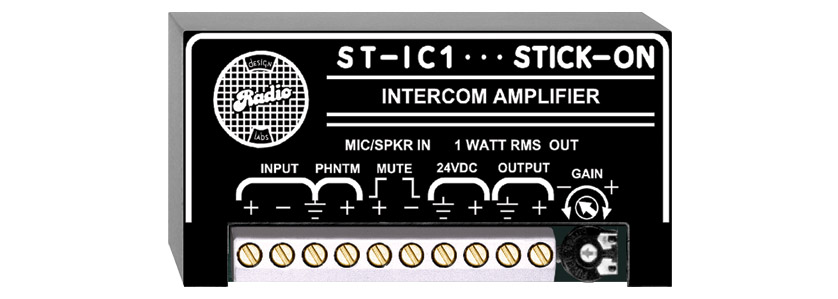

ST-IC1 - Amplificateur d’intercom

Un amplificateur mono avec entrée micro et double circuit "mute". L’entrée accepte des micros condensateur et dynamique (avec une entrée Phantom séparée) ou un haut-parleur 8 ou 45ohms. La sortie peut-être connectée à n’importe quelle charge de 4ohms et plus, fournissant plus de 1W rms dans une charge de 8ohms. Le double circuit "mute" permet une commande de la station principale vers une esclave, avec un délai intégré de 15ms pour éviter tout retour. Bande passante : voix ±2dB 300Hz à 4kHz ; gain : off à 70dB ; niveau d’entrée pour sortie 1W rms : -60dBU (source 8R), -55dBU (source 600R), puissance mAx : 1,5W rms. Alimentation : simple 175mA.

AMPLIFICATEUR DE CASQUE

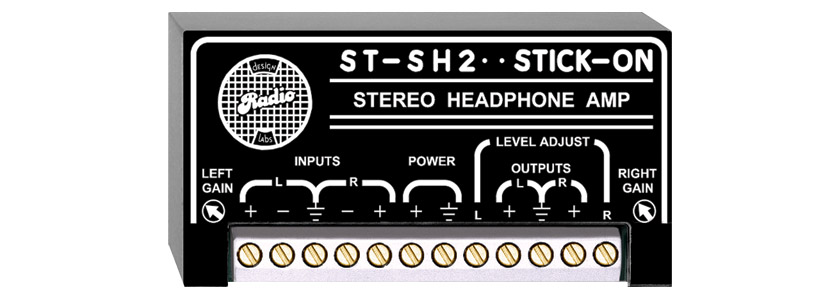

ST-SH2 - Amplificateur casque stéréo

Contrôles de gain indépendants et étage d’entrée complètement flottant permettant de l'utiliser où l'on veut. Impédances : entrée 100k sorties 8ohms à 5kohms ; puissance : 250 mW sous 8R, 20V cc à 2kR ; bande passante : 20Hz à 40kHz ±0,25dB ; bruit : -100dB ; THD : <0,005% ; CMRR : >50dB à 100Hz. Alimentation : simple 200mA.

PREAMPLIFICATEURS

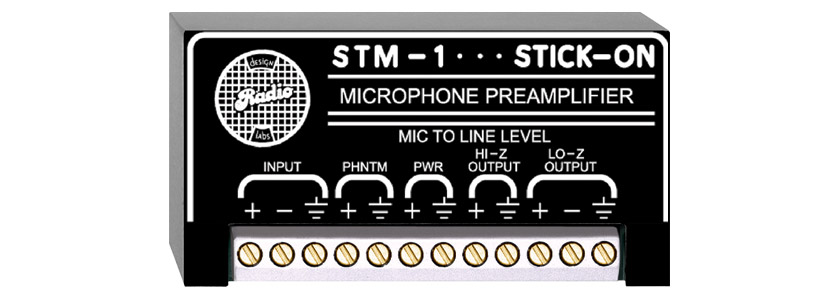

STM-1 - Préamplificateur micro

Amplificateur simple canal à gain fixe (50dB) avec sorties symétrique et asymétrique séparées et option d’alimentation Phantom 24V interne ou externe. Alimenté en 12-40V DC. Impédances : entrée 150-600R symétrique ; 5k symétrique, sortie 150R symétrique ; niveau de sortie : +4dBv symétrique, -10dBV symétrique ; bande passante : 50Hz à 30kHz ±1,0dB ; bruit équivalent : <-125dB ; Réserve dynamique : >20dB (Alimentation 24V) ; THD : <0,05% ; CMRR >60dB. Alimentation : simple 25mA.

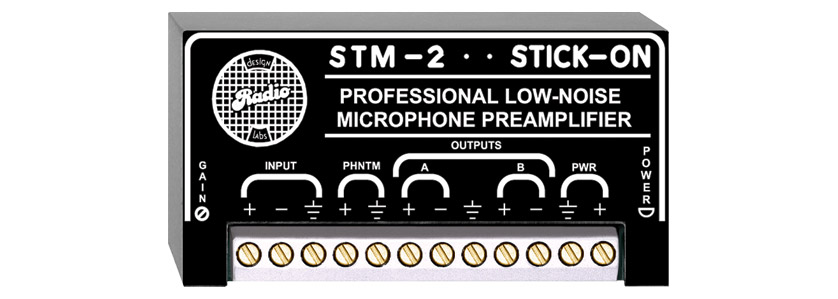

STM-2 - PréAmplificateur micro

Amplificateur simple canal à gain ajustable (0-65dB) à deux sorties symétriques et option d’alimentation Phantom 24 V interne ou externe. Alimenté en CC 12-40V. Impédances : entrée 150-600R symétrique, 5k asymétrique, sorties 150R symétriques ; bande passante : 50Hz à 25kHz ±1,0dB ; bruit équivalent (600R) : <-130dB ; Reserve dynamique : >20dB (Alimentation 24V) ; THD : <0,05% ; CMRR >60dB. Alimentation : simple 25mA.

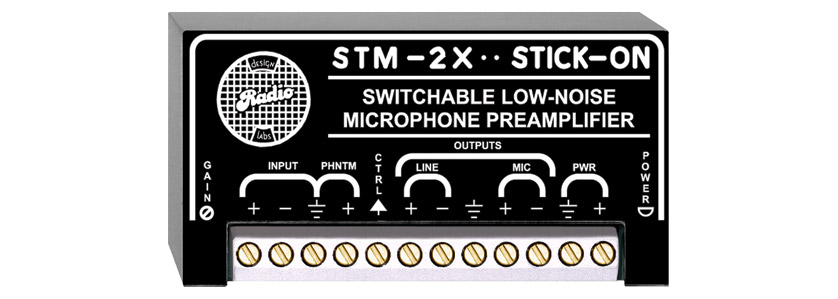

STM-2X - PréAmplificateur micro comuté

Amplificateur simple canal à gain ajustable (0-65dB) avec commutation déportée et sorties symétriques mic et ligne. Interrupteur à bascule ou poussoir fugitif. Ne produit pas de clic à la commutation. Impédances : entrée 150-600R symétrique, 5k asymétrique, sortie 150R symétrique ; bande passante : 50Hz à 25kHz ±1dB ; bruit résiduel : -75dB ; Réserve dynamique : >18dB ; THD : <0,05% ; CCMR : >50dB. Alimentation :simple 30mA.

STM-3 - Préamplificateur micro
Version (0-75dB) haut gain du STM-2. Spécifications identiques au STM-2.

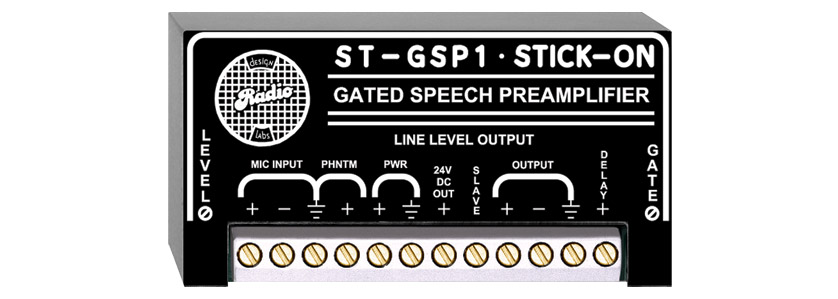

ST-GSP1 - Préamplificateur pour discours avec Noise Gate

A utiliser pour dériver un signal de niveau ligne automatiquement commuté à partir d’un signal de microphone et/ou une sortie voix pour déclencher d’autres modules ou appareils (sortie à collecteur ouvert). Réducteur de bruit intégré. Appareil prévu pour connecter et filtrer une alimentation phantom. Référence : +4dBu en sortie. Réserve dynamique : >18dB. Bruit résiduel : -80dB. Entrée et sortie symétriques ou asymétriques, bande passante : 15Hz à 20kHz +/- 0,5dB. Temps de commutation : 30 ms. Distorsion harmonique totale : <0,03% à 1kHz ; CMRR : 45dB ;Alimentation : simple, référencé terre 75mA.

ST-MPA24 - Adaptateur fantôme micro

Fournit deux alimentations fantôme à partir d’une entrée CC. La tension Phantom peut être réglée jusqu’à 92% de la tension d’entrée (P24 CC 24V, IEC 61938: 2013). Avec protection des entrées mixeur de l'alimenttion fantôme. Bande passante : 20Hz à 100kHz ±0,025dB. Alimentation : simple 35mA.

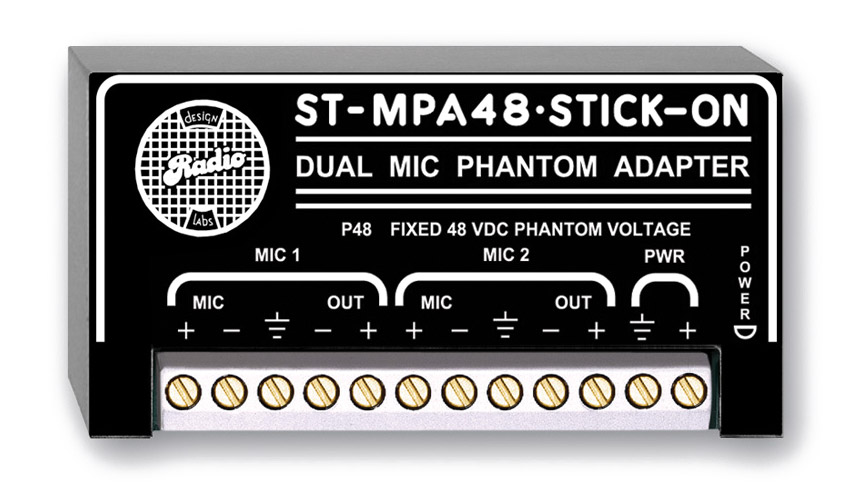

ST-MPA48 - Adaptateur fantôme micro

Cet adaptateur a les mêmes fonctionalités que le ST-MPA24 mais fournit une alimentation fantôme de 48V. Alimentation : CC 12V à 150mA, avec charge de 20mA, CC 24V à 80mA, avec charge de 20mA.

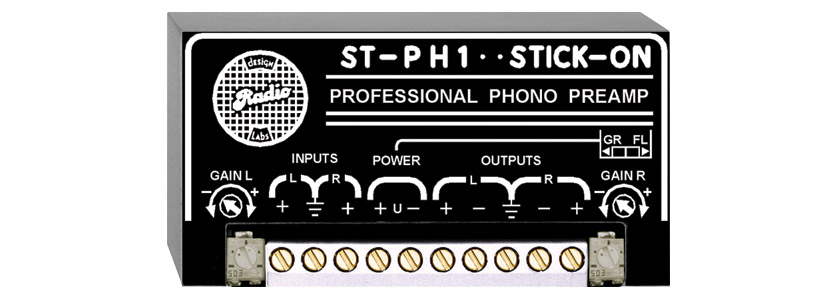

ST-PH1 - Préamplificateur phono stéréo

Préamplificateur avec égalisation RIAA stéréo à sorties symétriques. Impédance : entrées 47k asymétriques ; sorties 300R symétriques ; bande passante : RIAA ; gain (1kHz) : 40-60dB ; Niveau de sortie : +4dBv -2dB asymétrique ; Plage dynamique : 93dB ; diaphonie : >65dB ; THD : <0,03. Alimentation : double 60mA.

RELAIS CONTROLES

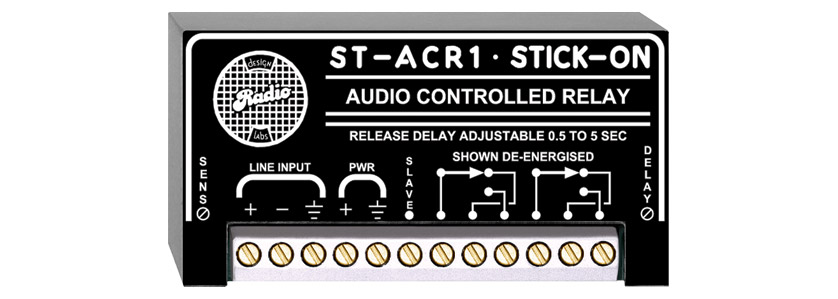

ST-ACR1 - Relais à commande audio

Identique à la série ST-LCR, mais activé par une entrée de niveau audio. Spécifications audio : impédance d’entrée : 'bridging' 10k ; sensibilité : -30/0dBV ajustable ; temps de retombée : 0,5 à 5,0s nom. Alimentation : simple 50mA.

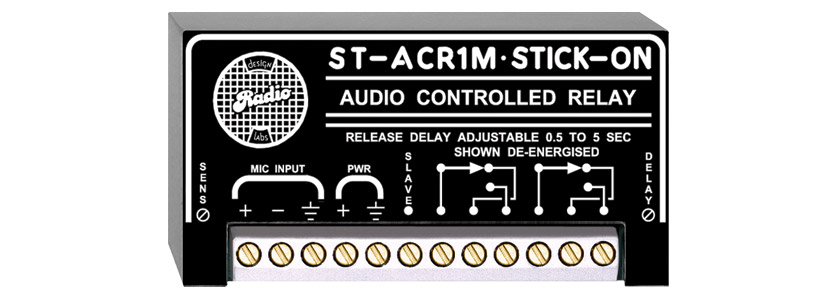

ST-ACR1M - Relais à commande audio

Id ST-ACR1mAis sur niveau micro. Spéc. audio : impédance d’entrée : 'briging' 10k ; sensibilité : -60/-10dBV ajustable ; temps de retombée : 0,5 à 5,0s nominal. Alimentation : simple 50mA.

ST-ACR2 - Relais à commande audio

Id ST-ACR1 Mais temps de retombée supérieur (5 à 50s nominal), pour détection de silences.

ST-LCR1 - Relais statique

Un relais DPDT avec temoins LED, actionné par tension 3,5 à 35 VDC, ou fermeture à la masse, ou collecteur ouvert à la masse. Sortie esclave disponible pour report ou signalisation. Commute un courant max de 2 A, à tension max CC 220 V, CA 250 V ; puissance max : 60 W. Alimentation : simple 50mA.

ST-LCR2 - Relais statique

Id ST-LCR1 - Mais à bascule sur impulsions.

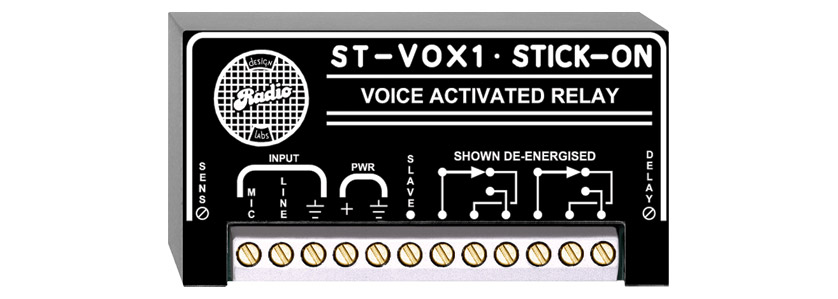

ST-VOX1 - Relais à commande vocale

Relais DPDT avec circuit de contrôle par voix pour des niveaux micro ou ligne. Utilisé dans des circuits d’intercom ou d’ordres, il peut être déclenché par un micro asymétrique. Son relâchement est rapide, mais il se maintient sur les temps intersyllabes. Ces constantes de temps permettent l’établissement d’une communication vocale "half-duplex" confortable. Réglage de sensibilité et relâchement par multitours. Impédance d’entrée : micro 5k asymétrique, ligne 200k asymétrique. Sensibilité : micro -80dBv à -50dBv, ligne -45dBv à -15dBv. Montée : 5msec. Relâchement : 70 à 260msec. Courant commuté max : 2A ; puissance max : 60 W. Alimentation : Simple 50mA.

MELANGEURS

ST-MX2 - Mélangeur audio universel

Mélangeur ligne/micro 2 entrées équipé de sorties niveaux ligne et micro. Il est possible de définir pour chaque entrée le niveau micro ou ligne ainsi que le gain (micro : -45 à -65dBu, ligne : -18dBV à +10dBu). Impédance : entrée micro 200ohms symétrique ou asymétrique, entrée ligne 20kOhms symétrique bridgée ou asymétrique, sortie micro et ligne 150ohms ; bande passante : micro 25Hz à 5kHz (+ ou -1dB), ligne 10Hz à 3kHz (+ ou -0,25dB) ; réserve dynamique : >22dB , ligne : >18dBu ; DHT micro : <0,05 %, ligne : <0,005 %. Alimentation : 60mA simple.

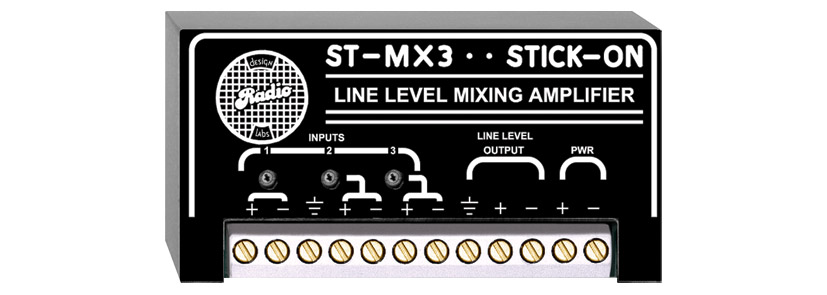

ST-MX3 - Mixeur ligne

Trois entrées lignes symétriques avec contrôles de gain individuels (-14/+24dBV). Report des sorties pour extension. Impédances : entrées 'bridging' >30k, sortie 400R symétrique ; bande passante : 10Hz à 20kHz ±0,5dB ; dynamique : 102dB ; THD : <0,03% ; CMRR >50dB. Alimentation : double 55mA.

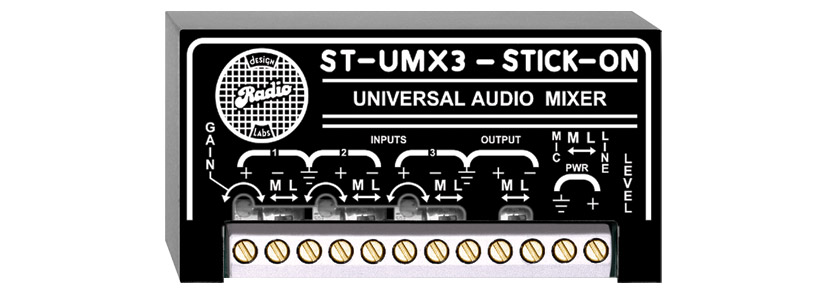

ST-UMX3 - Mixeur de micro/ligne

Trois entrées commutables entre micro/ligne, symétrique/asymétrique. Niveaux d’entrées réglables individuellement. Impédance : entrée micro : 600R symétrique, entrée ligne 50k symétrique. Sortie : 150R symétrique ou 75R asymétrique. Bande passante : micro ±1dB 50Hz à 100kHz, ligne : ±0,05dB 10Hz à 100kHz. Gain : micro : 'Off' à 60dB, ligne : 'Off' à 21dB. Réserve dynamique : 18dB. THD : <0.006%. Alimentation : simple, 55mA.

COMBINEURS/DIVISEUR

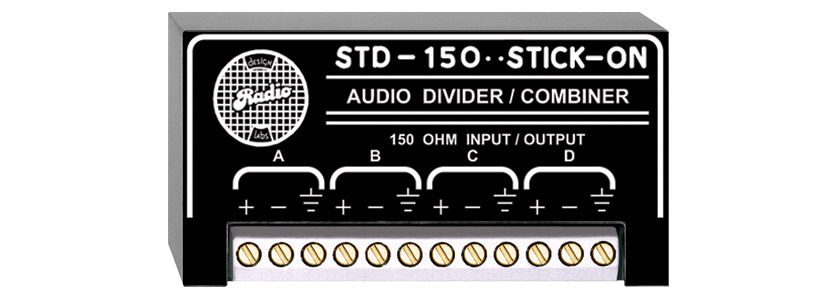

STD-150 - Combineur/diviseur, Réseau

Quadruple port de connexion réseau résistif symétrique protégé HF et utilisé comme combineur ou splitter pour microphones. Imp. entrées/sorties : 150R ; Pertes série : 3dB ; Isolation du canal : 3dB ; Entrée maximum : +22dB. Alimentation : passif.

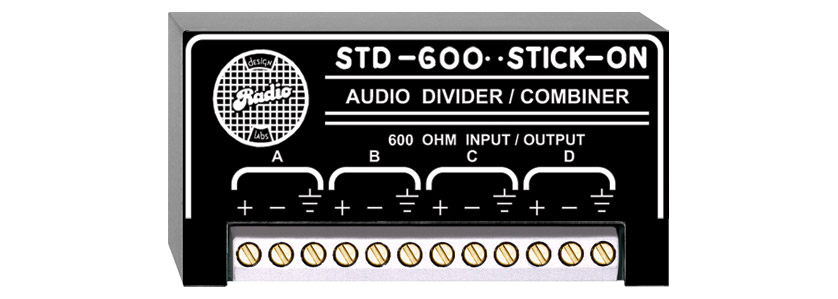

STD-600 - Combineur/diviseur, Réseau

Id STD-150 sauf impédance 600R ; entrée maximum +28dB . Pour lignes de communication.

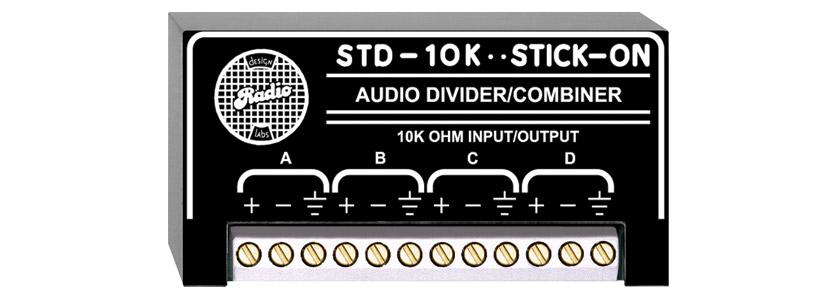

STD-10k - Combineur/diviseur, Réseau

Id STD-600 sauf impédance 10k entrée/sortie. pour lignes 'bridgés'.

OSCILLATEURS AUDIO

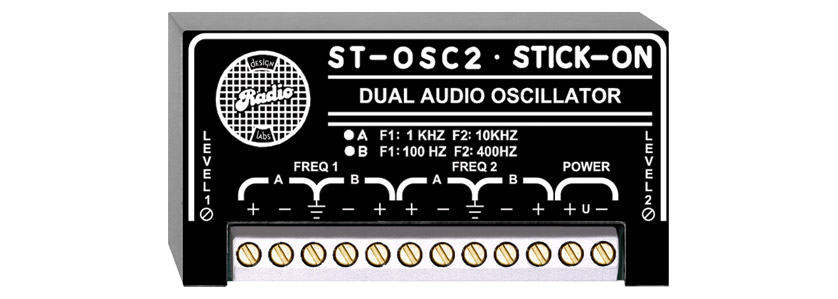

ST-OSC2A/ST-OSC2B - Oscillateurs

Ces deux modules offrent chacun deux générateurs indépendants de sinus de précision à fréquence fixe stabilisés en amplitude et de niveau réglable. Deux sorties d’impédance 200ohms sont proposées pour chaque fréquence, à raccorder sur entrée symétrique ou asymétrique. Niveaux : "Off" à +14dBV (sous 600ohms), Alimentation : double 80mA. Fréquences : 1kHz et 10kHz pour le ST-OSC2A et 100Hz et 400Hz pour le ST-OSC2B, distorsion inférieur à 0,5% et <3%

respectivement. Alimentation : 80mA simple.

CROSSOVERS

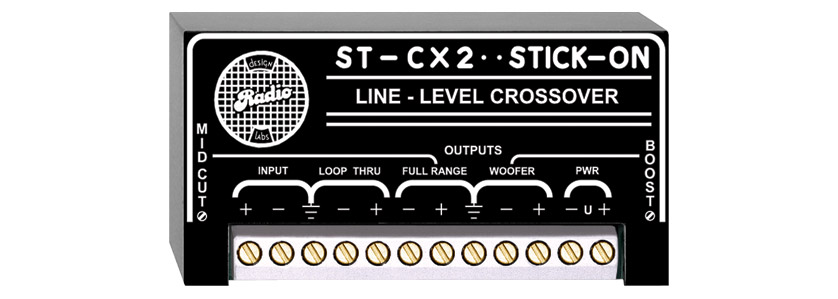

ST-CX2 - Crossover niveau ligne

Un égaliseur/crossover niveau ligne destiné à agir comme canal passe-haut pour haut-parleurs large bande utilisés avec des "woofers" (en dessous de 100Hz). L’égaliseur a une bande de 100Hz-30kHz et coupe à 18dB/octave avec atténuation en fréquences basses et atténuateur supplémentaire médium de 8dB centré sur 2 kH et une bande passante 40Hz-165Hz avec égalisation dans les basses fréquences allant jusqu'à 10dB à 50Hz sur la sortie "woofer". Entrée ligne : +4dB nominal, symétrique ou asymétrique ; Réserve dynamique : >18dB ; THD : <0,075% (entier) ; <0,025% (woofer). Bruit <80dB. Alimentation : simple 40mA.

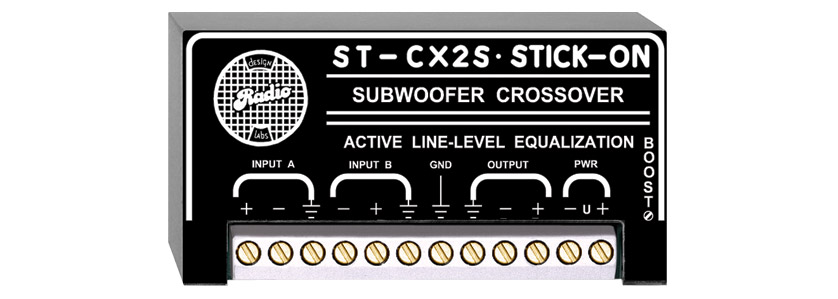

ST-CX2S - Crossover sub-basses

Un égaliseur destiné à agir en tant que passe-bas pour haut-parleurs "sub-woofer". Deux entrées bridgeantes et bande passante de 22Hz à 80Hz avec correcteur centré sur 32Hz pour "boost" de plat à +5,5dB. Ce module est idéal pour créer un canal sub-basse mono à partir d’un signal large bande stéréo, en conjonction avec d’autres produits de série ST-CX2. Le CX2S est livré préréglé pour caisson de sub-basses JBL modèle 4645B THX. Entrée ligne : +4dB nominal, symétrique ou asymétrique bridgeante ; marge de sécurité : >18dB ; THD : <0,05%. Bruit : <90dB. Alimentation : simple 30mA.

COMMUTATION AUDIO

ST-SSR1 - Commutateur audio

Un interrupteur audio à semi-conducteur actionnable par la mise à la masse d’une entrée. Commutation lente ou rapide. Bande passante : 30Hz à 20kHz ±0,5dB ; dynamique : 98dB ; THD : <0,03% ; CMRR >45dB ; coupure : 80dB ; réponse : rapide 10 à 20µs ; lente 5 à 35 ms. Alimentation : simple 40mA.

ST-SX4 - Sélecteur quatre sources

Une des quatre entrées symétriques (ou aucune) à -10dBV peut être assignée à gain unité à la sortie asymétrique par commutation de résistances appropriées. Impédance d’entrée : 100kohms ; impédance de sortie : 50ohms ; Atténuation 'Off' : >80dB, à 10kHz ; bruit et diaphonie inférieurs à 70dB sous -10dBV; Réserve dynamique 23dB ; Bande passante : 15Hz à 40kHz +/-0,5dB ; Alimentation : simple 40mA .

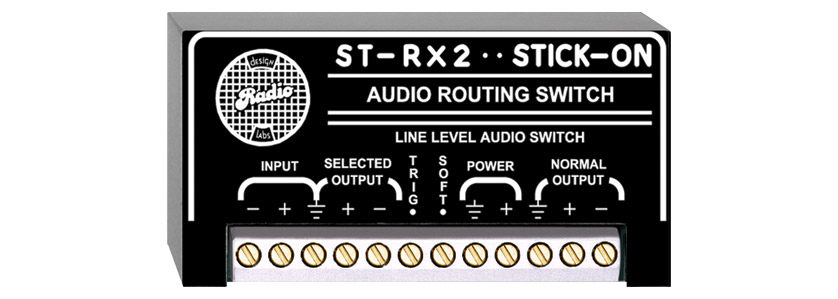

ST-RX2 - Commutateur audio à deux sorties

Une entrée de niveau ligne commutable entre deux sorties de niveau ligne par mise à lamAsse (compatible collecteur ouvert). À utiliser pour la commutation ou la coupure. Deux modes : mode Fast (quelques microsecondes - pour éviter les bruits de commutation) ou Soft (quelques dizaines de ms). Référence : +4dBu en sortie. Réserve dynamique : >18dB. Bruit : <-80dB non pondéré. Entrée et sorties pour utilisation symétrique et asymétrique. Atténuation OFF : >80dB. Bande passante : 30Hz à 20kHz ±0,5dB. Distorsion harmonique totale <0,03% à 1kHz ; CMRR : >45dB à 100Hz. Alimentation : simple, référencé masse, 40mA

TRAITEMENT AUDIO

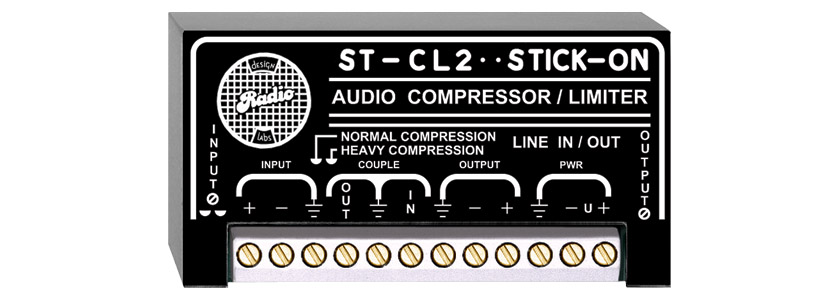

ST-CL2 - Compresseur/Limiteur

Compresseur/limiteur automatique à coude progressif avec borne couplée stéréo avec réponse crête rapide. Uniquement le préréglage des niveaux d'entrée et sortie est requis. Les double LED permettent d'ajuster du volume selon l'intensité de compression. Impédance : entrée 10k, sortie 150R symétrique ; bande passante : 10Hz à 20kHz ±0,2dB ; bruit : <-78dBV ; THD : <0,05% sous compression, <0,15% pour réduction 6dB ; attaque : <10ms-500ms ; relâchement : 1 à 500 ms ; ratio : 1.5 : 1 à 10 : 1 (limite de crête infini : 1) ; CMRR : >60dB. Alimentation : double 50mA.

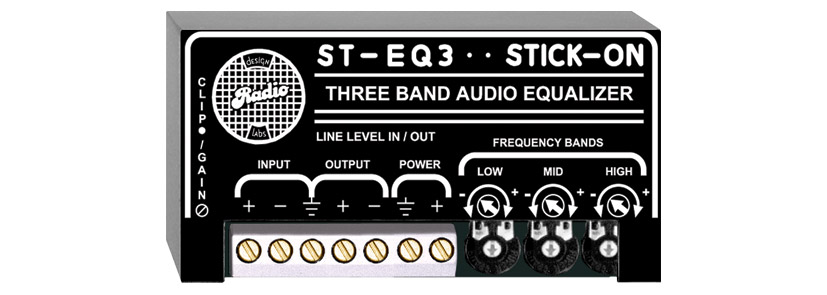

ST-EQ3 - Egaliseur trois bandes

Egaliseur ligne trois bandes à fréquences fixes, indicateur LED de saturation, réglage de gain ("off" à unité). Impédance : entrée 100k bande passante : 20Hz à 25kHz ±0,5dB (EQ plat) ; bruit : <-76dBV ; gain/atténuation EQ : ±12dB ; fréquences : 80, 1 k, 20kHz ; THD : <0,1% ; CMRR >60dB. Alimentation : simple 25mA.

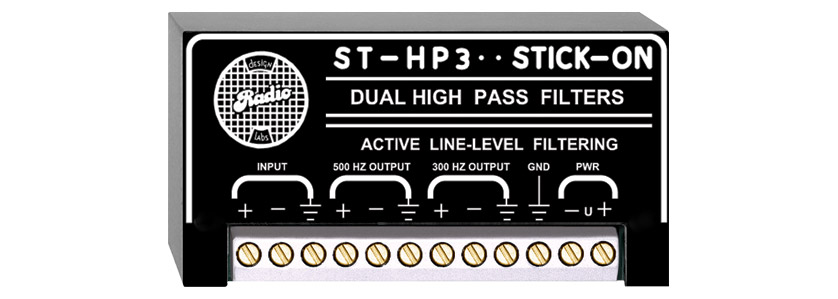

ST-HP3 - Filtre passe-haut

Filtre passe-haut niveau ligne symétrique deux sorties filtrées (300Hz et 500Hz) produisant 18dB/octave d’atténuation à 225Hz pour la première et 4/dB/octave d'atténuation à 450Hz, conçu pour protéger enceintes pavillon contre les fréquences basses. Bande passante : ±0.5dB 350Hz à 30kHz (sortie 300Hz), ±1,0dB 500Hz-30kHz (sortie 500Hz) ; THD et bruit : <0.01%, perte d’insertion : <2dB ; Réserve dynamique : 18dB. Alimentation : double 30mA

ST-FS6 - Module d’atténuation HF à ferrite

Six canaux d’atténuation HF au sein d’un même appareil. Ce module permet de supprimer toutes les interférences HF d’un signal ou d’un câble blindé, selon la situation. Deux bornes de masse sont présentes sur l’appareil. Atténuation sans utilisation de condensateurs reliés à la masse et sans montage de résistances en série. Atténuation >10dB à 10 MHz, >25dB à 200 MHz.

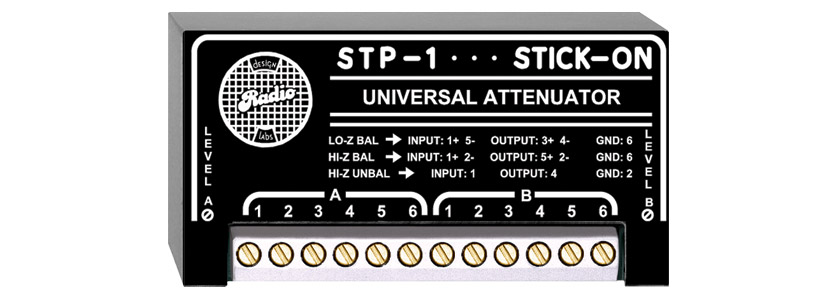

STP-1 - Atténuateur universel

Atténuateur double variable pour circuits symétriques et asymétriques. Atténuation : 10k symétrique/asymétrique : 1 à 85dB ; 600R symétrique : 5 à 35dB ; entrée max : 10k +33dBV, 600R +27dBV. Alimentation : passif.

GENERATEURS DE BRUIT/RAMPE

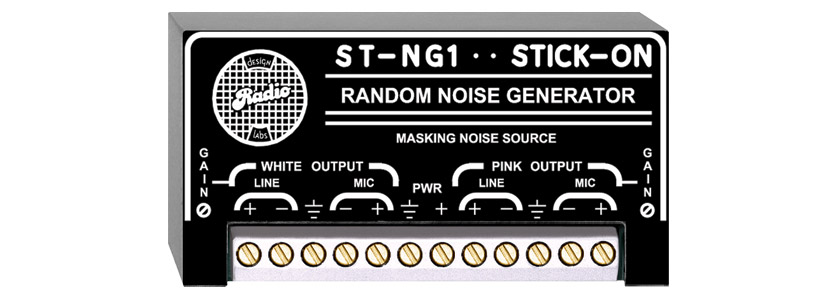

ST-NG1 - Générateur de bruit

Générateur de bruit blanc ou rose à niveau réglable, et sorties symétriques de niveau ligne ou micro. Source aléatoire pour une bande passante de bruit de 20Hz à 20kHz avec limiteur d’amplitude pour calibrer les crêtes tout en maintenant des variations aléatoires sur au moins 20dB. Idéal pour calibrage de systèmes sonores, mesures de bandes. Alimentation : 30mA simple.

ST-RG1 - Générateur de rampe

Générateur de rampe 0-10 V DC. Deux ports de contrôle, sélection "up" et "down" avec témoins LED. Une coupure fermée lance la génération de rampe, qui s’arrêtera en l’état lorsqu’il est relâché. En conjonction avec un RLC1 et un ST-VCA1, un système complet de commande de volume peut être assemblé. LED O/P courant 3mA ; rampe O/P 0 à 10V nominal ; temps de rampe 5sec max ; Alimentation : simple 40mA.

RLC1/RLC2

Platine de contrôle pour ST-RG1. Avec boutons à membrane "up" et "down" et LED d’état rouge et verte. Câble d’interconnexion correspondant : 3 paires télécom (non inclu). 33mm (l), 6mm (h).
Disponible sur platine plastique (GB) simple largeur BS4662 (58-448), ou en tant que module à monter sur d’autres platines ou sur panneau (58-449).

COUPLEURS TELEPHONIQUES

ST-TC1 - Coupleur téléphonique

Destiné tout d’abord à la liaison entre le central local et le système audio. Les connexions du ST-TC1 se font au central comme s’il s’agissait d’une ligne d’extension (à la place d’un téléphone d’extension). Lorsque la ligne à laquelle est raccordée le ST-TC1 est prise, un relais ferme une boucle permettant d’actionner un appareil ou fonction externe, ex. une priorité d’accès d’un système de recherche de personne. Le contact est maintenu tant que la ligne est prise. Un circuit audio transformé 600R permet de moduler la ligne. Le relais est bipolaire, acceptant 60 watts ou 125 VA. Tension max : CC 220 V, CA 250 V, 2 A. Alimentation : 50mA simple.

MODULES D'ANNONCES

ST-VP1 - Module Voice-over/d'annonce

Un amplificateur mélangeur de niveau ligne à gain unitaire et "fondu programme" conçu pour les applications d'annonces ou de studio. Le volume de l'entrée "Music", normalement présente sur la sortie, baisse progressivement et la voix est mélangée lorsque l'entrée du contrôle est mise à la terre. Une entrée de contrôle séparée permet une commutation en douceur entre les entrées. Ajustement de la baisse progressive du niveau de la musique : de 0,2 à 1,3 sec, profondeur de 3 à 40db ; atténuation de l'entrée voix quand sur "mute" : >70dB ; réponse en fréquence +0,25dB : voix 30Hz-20kHz, musique 10Hz-20kHz ; THD : <0,1% ; plage dynamique : >93dB ; Alimentation : 45mA unique.

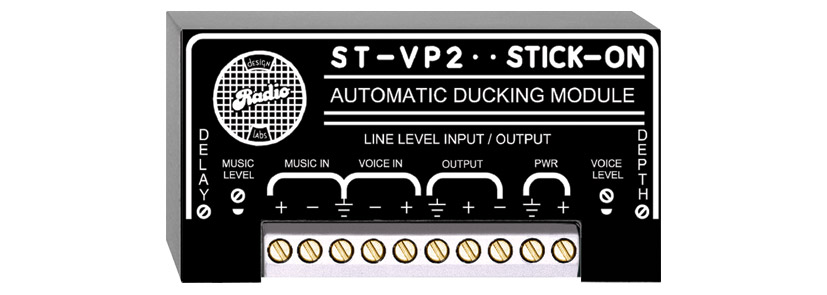

ST-VP2 - Module de enchaînement automatique

Les fonctions de mixage de voix automatique du ST-VP2 permettent de réaliser un circuit d’annonces exempt de tout bruit. Réglage du déclin du son de 0dB à 25dB (ou coupure totale) et du temps de reprise (de 2 à 4 secondes) et AGC pour l’entrée musique (plage de 18dB, compression de 6dB au niveau d’entrée normal, attaque de 25 msec, rétablissement de 2,5 sec). Entrées voix et musique au niveau ligne. Le canal musique est coupé si le niveau des annonces faites sur le canal voix dépasse le seuil préalablement fixé. Des témoins lumineux vous indiquent le niveau des entrées et vous aident au réglage du système. CC 24 à 33 V continu, 35mA.

DISTRIBUTION D'ALIMENTATION

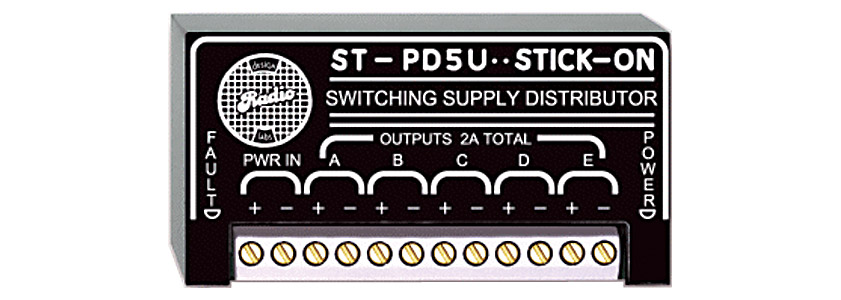

ST-PD5 - Distributeur d'alimentation

Fourni cinq sorties découplées à diodes d'isolement à partir d'une seule sortie de courant continu. Généralement, il est utilisé pour fournir la tension d'alimentation à cinq modules Stick-on individuels d'une source unique, possiblement déportée. Un ST-PD5 devrait être utilisé par rail d'alimentation. Par exemple : un pour alimenté un rail unique, deux pour un rail double. Evitez de mixer les produits! Tension d'entrée :CC 0-36V. Tension de sortie : typiquement de CC 0,7V inférieure à l'entrée.

Fixation et montage

Les modules ST sont fournis avec des pads autocollants qui peuvent êtres utilisé pour fixer le module à une surface propre et plane. Une gamme d'accessoires sont disponibles pour la fixation des modules. Voir RDL - Stick-on - Accessoires de montage et voir RDL - Série TX - Accessoires de montage. De plus, le modules peuvent être fixés conjointement avec les modules RDL Flat-pack et RDL Rack-up dans certains boîtiers conçus pour eux.

Alimentation

Sauf pour les modules passifs, tous les modules nécessitent une alimentation simple CC 24-33V ou double CC 12-0-12 à CC 16-0-16V. Dans des cas extrêmes il sera possible d’alimenter des modules bipolaires par une alimentation mono tension CC flottante, auquel cas le rail +Ve devra être connecté au terminal +Ve et le rail 0 V ou masse au terminal –Ve, sans raccorder le terminal 0 V. Les modules ainsi alimentés ne doivent avoir aucune entrée ni sortie raccordée à la masse, et nous en déconseillons fortement cette solution à moins que vous ne sachiez pertinemment toutes les conséquences d’un tel montage.

  Description Prix (€) Ajouter au panier
Livraison
RDL STA-1 AMPLIFICATEUR DE LIGNE double canal, symétrique/asymétrique   Code stock : 58-451
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
172,20 €
RDL STA-1M AMPLIFICATEUR DE LIGNE un canal, symétrique/asymétrique   Code stock : 58-452
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
125,90 €
RDL STA-2A AMPLIFICATEUR DE LIGNE double canal, haut gain, symétrique/asymétrique   Code stock : 58-418
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
180,90 €
RDL ST-DA3 AMPLIFICATEUR DE DISTRIBUTION niveau ligne, 1x3. symétrique/asymétrique   Code stock : 58-459
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
163,70 €
RDL STM-DA3 AMPLIFICATEUR DE DISTRIBUTION niveau micro, 1x3, symétrique   Code stock : 58-460
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
158,50 €
RDL ST-PA2 AMPLIFICATEUR mono, 1x entrée asymétrique, 2W, 8ohms   Code stock : 58-454
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
79,91 €
RDL ST-PA6 AMPLIFICATEUR mono, 2x entrée symétrique, 6W, 8ohms   Code stock : 58-455
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
112,50 €
RDL ST-PA18 AMPLIFICATEUR mono, 1x entrée symétrique/asymétrique, 18W, 8ohms   Code stock : 57-202
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
145,50 €
RDL ST-MA2 AMPLIFICATEUR mono, 1x entrée symétrique/asymétrique, 2W, 8ohms, avec sourdine   Code stock : 58-485
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
97,85 €
RDL ST-UBA2 AMPLIFICATEUR symétrique vers asymétrique, 2 canaux   Code stock : 58-160
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
177,90 €
RDL ST-VCA3 AMPLIFICATEUR commande en tension, entrée niveau micro/ligne   Code stock : 58-158
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
140,60 €
RDL ST-GCA3 AMPLIFICATEUR contrôlé  en gain, entrée niveau ligne   Code stock : 58-472
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
147,00 €
RDL ST-GLA1 MODULE STICK-ON AMPLI DE LIGNE A DECLENCHEMENT PERIODIQUE   Code stock : 58-419
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
140,20 €
RDL ST-IC1 AMPLIFICATEUR intercom, entrée micro/HP, pousser pour parler   Code stock : 58-412
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
151,80 €
RDL ST-SH2 AMPLIFICATEUR DE CASQUE stéréo, entrée symétrique/asymétrique   Code stock : 58-453
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
146,40 €
RDL STM-1 PREAMPLIFICATEUR MICRO entrée haute/basse impédance, gain 50dB   Code stock : 58-461
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
121,80 €
RDL STM-2 ´PREAMPLIFICATEUR MICRO entrée haute/basse impédance, gain 35 à 65dB   Code stock : 58-462
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
167,00 €
RDL STM-2X PREAMPLIFICATEUR MICROPHONE commuté, gain 35 à 65dB   Code stock : 58-424
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
189,20 €
RDL STM-3 ´PREAMPLIFICATEUR MICRO entrée haute/basse impédance, gain 45 à 75dB   Code stock : 58-463
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
191,50 €
RDL STM-LDA3 PREAMPLIFICATEUR MICRO 3x sortie ligne, alim.fantôme 24V, gain jusqu'à 60dB   Code stock : 57-203
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
200,10 €
RDL ST-GSP1 PREAMPLIFICATEUR  pour discours avec Noise Gate, entrée/sortie symétrique/asymétrique   Code stock : 58-420
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
150,90 €
RDL ST-PH1 PREAMPLIFICATEUR PHONO stéréo/mono, sorties symétrique/asymétrique   Code stock : 58-466
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
157,40 €
RDL ST-ACR1 RELAI A COMMANDE AUDIO niveau ligne, temps de retombée 0.5s à 5s   Code stock : 58-475
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
115,30 €
RDL ST-ACR1M RELAI A COMMANDE AUDIO niveau micro, temps de retombée 0.5s à 5s   Code stock : 58-476
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
115,60 €
RDL ST-ACR2 RELAI A COMMANDE AUDIO niveau ligne, temps de retombée 0.5s à 50s   Code stock : 58-477
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
113,80 €
RDL ST-LCR1 RELAI A COMMANDE LOGIQUE momentané   Code stock : 58-473
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
88,61 €
RDL ST-LCR1H RELAI STATIQUE haute puissance, 8A   Code stock : 57-205
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
125,50 €
RDL ST-LCR1 RELAI A COMMANDE LOGIQUE maintenu   Code stock : 58-474
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
127,20 €
RDL ST-LCR3 RELAI STATIQUE double impulsion différencíée   Code stock : 57-206
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
143,70 €
RDL ST-VOX1 RELAI ACTIVE PAR CONTROLE VOCAL niveau micro/ligne   Code stock : 58-487
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
120,20 €
RDL ST-MX2 MODULE STICK-ON MIXEUR AUDIO UNIVERSEL   Code stock : 58-157
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
158,30 €
RDL ST-MX3 MELANGEUR 3 canaux, entrée/sortie niveau ligne   Code stock : 58-456
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
146,00 €
RDL ST-UMX3 MELANGEUR 3 canaux, entrée/sortie niveau micro/ligne   Code stock : 58-458
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
157,20 €
RDL STD-150 DIVISEUR/COMBINEUR passif, 150ohms   Code stock : 58-479
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
64,49 €
RDL STD-600 DIVISEUR/COMBINEUR passif, 600ohms   Code stock : 58-480
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
64,67 €
RDL STD-10K DIVISEUR/COMBINEUR passif, 10 ohms   Code stock : 58-481
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
65,06 €
RDL ST-OSC2A OSCILLATEUR AUDIO double, onde sinus, 1kHz et 10kHz   Code stock : 58-489
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
121,90 €
RDL ST-OSC2B OSCILLATEUR AUDIO double, onde sinus, 100kHz et 400kHz   Code stock : 58-490
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
121,90 €
RDL ST-CX1F CROSSOVER actif, niveau ligne, 2 bandes   Code stock : 58-425
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
141,50 €
RDL ST-CX2S CROSSOVER actif, niveau ligne, subwoofer   Code stock : 58-427
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
141,50 €
RDL ST-SSR1 SWITCH AUDIO 2x1, niveau ligne, symétrique   Code stock : 58-478
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
124,00 €
RDL ST-SX4 SWITCH AUDIO 4X1, asymétrique   Code stock : 58-488
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
118,30 €
RDL ST-RX2 SWITCHER AUDIO 1x2, routage symétrique/asymétrique   Code stock : 58-486
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
121,80 €
RDL ST-CL2 PROCESSEUR DE SIGNAL  compresseur/limiteur, niveau ligne   Code stock : 58-470
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
169,70 €
RDL ST-EQ3 PROCESSEUR DE SIGNAL égaliseur 3 bandes, niveau ligne   Code stock : 58-469
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
112,40 €
RDL ST-HP3 PROCESSEUR DE SIGNAL filtre passe-haut, 300Hz et 500Hz   Code stock : 58-414
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
141,20 €
RDL ST-LEQ1 MODULE STICK-ON CORRECTEUR LOUDNESS   Code stock : 57-204
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
94,48 €
RDL ST-FS6 PROCESSEUR DE SIGNAL supresseur ferrite/filtre RF, 6 canaux   Code stock : 58-170
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
81,62 €
RDL STP-1 PROCESSEUR DE SIGNAL atténuateur, 2 canaux   Code stock : 58-482
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
70,11 €
RDL ST-MPA24 PROCESSEUR DE SIGNAL adaptateur alimentation fantôme, 24V, 2 canaux   Code stock : 58-464
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
105,10 €
RDL ST-MPA48 PROCESSEUR DE SIGNAL adaptateur fantôme, 48V, deux canaux   Code stock : 58-159
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
143,30 €
RDL ST-NG1 GENERATEUR DE BRUIT blanc et rose, niveau micro/ligne BlancRose Code stock : 58-428
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
150,90 €
RDL ST-RG1 GENERATEUR DE RAMPE sortie CC 0V à 10V   Code stock : 58-450
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
127,20 €
RDL RLC1 PLATINE DE CONTROLE pour ST-RG1, montage GB   Code stock : 58-448
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
132,70 €
Prix destockage 0,29 €
RDL RLC2 GENERATEUR DE RAMPE GENERATOR platine pour ST-RG1, version module   Code stock : 58-449
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
155,30 €
RDL ST-TC1 COUPLEUR TELEPHONIQUE simulation de ligne d'extension   Code stock : 58-446
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
119,40 €
RDL ST-VP1 MODULE D'ANNONCE voice-over, coupure franche ou fondu   Code stock : 58-468
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
158,00 €
RDL ST-VP2 MODULE D'ANNONCE ducking automatique, profondeur réglable   Code stock : 58-409
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
182,70 €
RDL ST-PD5U DISTRIBUTEUR D'ALIMENTATION pour la commutation du PS-24V3   Code stock : 57-207
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
91,85 €
RDL DRA-35S DIN ADAPTATEUR RAIL pour un module Stick-On   Code stock : 58-557
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
19,32 €
RDL DRA-35S6 DIN ADAPTATEUR RAIL pour 6 modules Stick-On   Code stock : 58-558
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
32,74 €
RDL DRA-35P DIN-ADAPTATEUR RAIL pour PS-24V3   Code stock : 58-555
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
10,34 €
RDL MSR-1 RAIL ADAPTATEUR pour 1 module Stick-On   Code stock : 58-442
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
14,16 €
RDL SR-4 COFFRET DE MONTAGE pour 7x modules Stick-Ons   Code stock : 57-424
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
95,84 €
RDL SR-10 CHASSIS DE MONTAGE pour 10x modules Stick-On   Code stock : 57-426
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
73,85 €
RDL SR-12A CHASSIS DE MONTAGE pour 12 modules Stick-On   Code stock : 58-416
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
73,85 €
RDL STR-19B CHASSIS DE MONTAGE RACK pour 12 modules Stick-On   Code stock : 58-417
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
183,40 €
RDL STR-19A CHASSIS DE MONTAGE RACK pour 12x modules Stick-On   Code stock : 58-483
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
154,30 €
RDL ST-RRB1 KIT DE MONTAGE pour un Stick-On sur rail arrière de rack   Code stock : 57-431
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
22,57 €
RDL MB-1 EQUERRE DE MONTAGE pour 1x module Rack-Up, Stick-On ou TX   Code stock : 58-499
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
3,44 €
RDL MB-3 KIT DE MONTAGE pour module Stick-On/TX   Code stock : 58-553
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
5,78 €
RDL ST-PBR4 EQUERRE DE MONTAGE pour 1x module Stick-On   Code stock : 57-429
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
39,07 €
RDL SMK-12 PLATEAU DE MONTAGE pour 15 modules Stick-On   Code stock : 58-444
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
31,61 €
RDL RC-1UR CHASSIS RACK 1U pour 3x modules Rack-up et Stick-On/TX   Code stock : 57-413
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
156,10 €
RDL SR-TB10 BORNE DE CONNEXION pour coffret de montage SR-4   Code stock : 57-425
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
15,50 €
RDL DTB BLOC DE TERMINAISON DETACHABLE pour modules Stick-On   Code stock : 58-445
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
2,45 €
RDL PS-24AX-EU PALIMENTATION UNIVERSELLE 24V, 500mA, fiche EU   Code stock : 57-404
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
26,41 €
RDL PS-24AX-UK ALIMENTATION UNIVERSELLE 24V, 500mA, fiche UK   Code stock : 57-402
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
26,41 €
RDL PS-24KX-EU ALIMENTATION UNIVERSELLE 24V, 1A, fiche EU   Code stock : 57-405
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
26,41 €
RDL PS-24KX-UK ALIMENTATION UNIVERSELLE 24V, 1A, fiche UK   Code stock : 57-403
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
26,41 €
RDL PS-24V3 ALIMENTATION UNIVERSELLE, 24V 3A   Code stock : 57-401
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
88,98 €
RDL PLUG-AX-EU FICHE EU pour alimentation PS-24AX   Code stock : 57-406
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1,79 €
RDL RC-PS5 PLATEAU DE MONTAGE RACK 1U, 5x PS-24V3   Code stock : 57-408
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
72,05 €
