Ces interfaces rack entrée/sortie utilisent DANTE pour fonctionner avec les consoles de mixages Yamaha compatibles. Une fois installées, l’utilisateur dispose d’entrées et/ou de sorties éloignées de la console de mixage tout en gardant un contrôle numérique complet du traitement du signal.

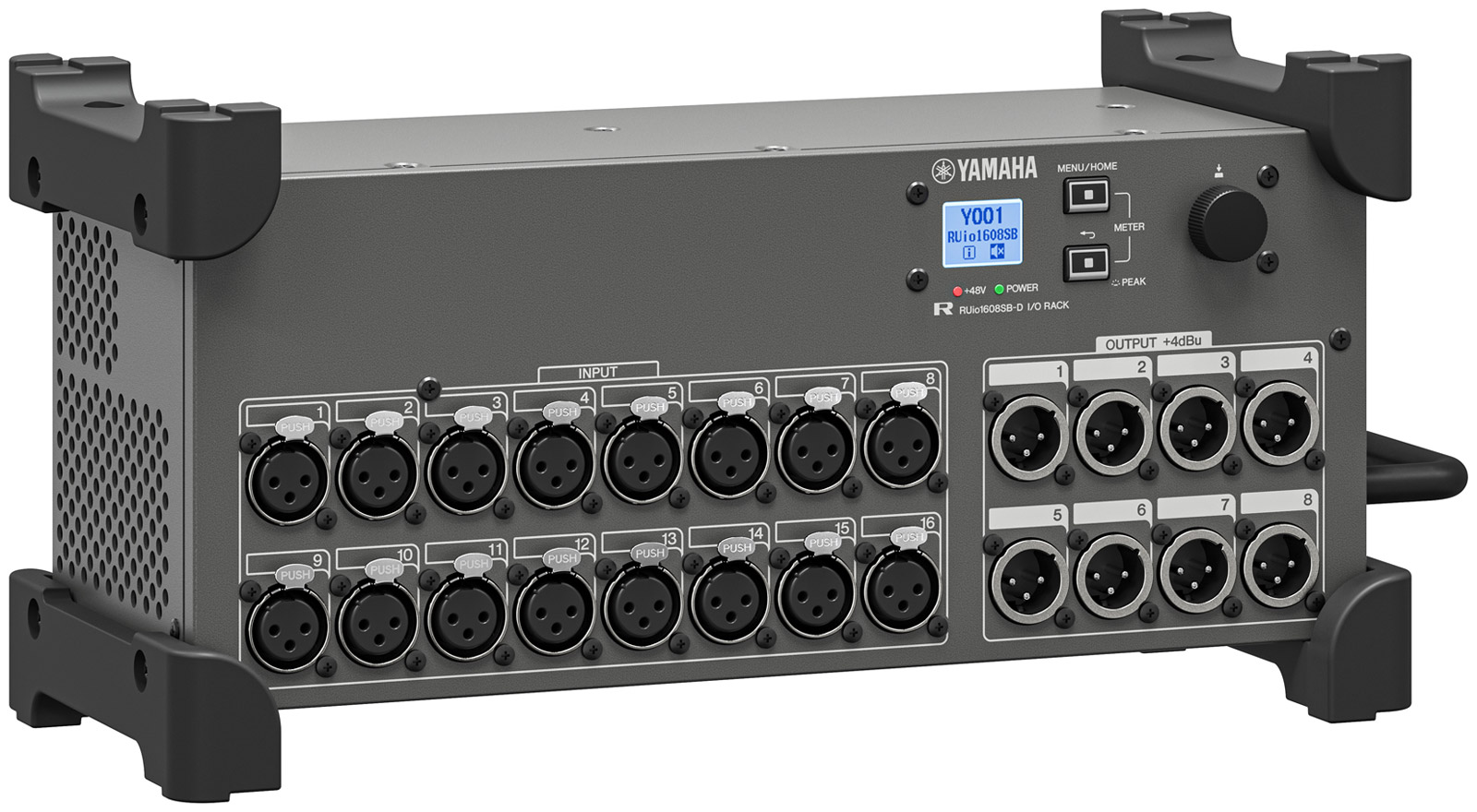

RUio1608SB-D - 16 entrées/sorties analogiques x 8, 8 entrées/sorties Dante x 16
Le RUio1608SB-D est une boîte de scène compacte dotée de 16 entrées analogiques et de 8 sorties analogiques proposées sur des connecteurs XLR à 3 points. Conçue pour une intégration transparente avec les tables de mixage et les processeurs numériques Yamaha, cette interface bénéficie d’une conception résistante adaptée à une utilisation sur scène. Elle est équipée de protections en caoutchouc « anti-chocs » qui préservent le plancher de la scène des rayures et permettent, en outre, d’empiler jusqu’à deux unités l’une sur l’autre afin d’optimiser l’espace disponible.
Le kit d'installation en rack RK-RUio1608SB, disponible en option, offre une flexibilité d'installation supplémentaire.
Le panneau avant accueille toutes les E/S analogiques, dont 16 connexions d'entrée XLR à 3 points et 8 connexions de sortie XLR symétriques à 3 points. Un petit écran, associé à un encodeur rotatif et à des boutons poussoirs, permet de naviguer dans les menus. L'écran offre un accès visuel aux réglages de gain et à l'état de l'alimentation fantôme. La face latérale de l’interface accueille les connexions Dante principales et secondaires, un connecteur réseau RJ-45 pour la connexion à un ordinateur, ainsi qu’une prise IEC pour l’alimentation secteur.
Consommation électrique : 40 W. Dimensions (L x H x P) : 374 x 170 x 145 mm. Poids : 3,5 kg.

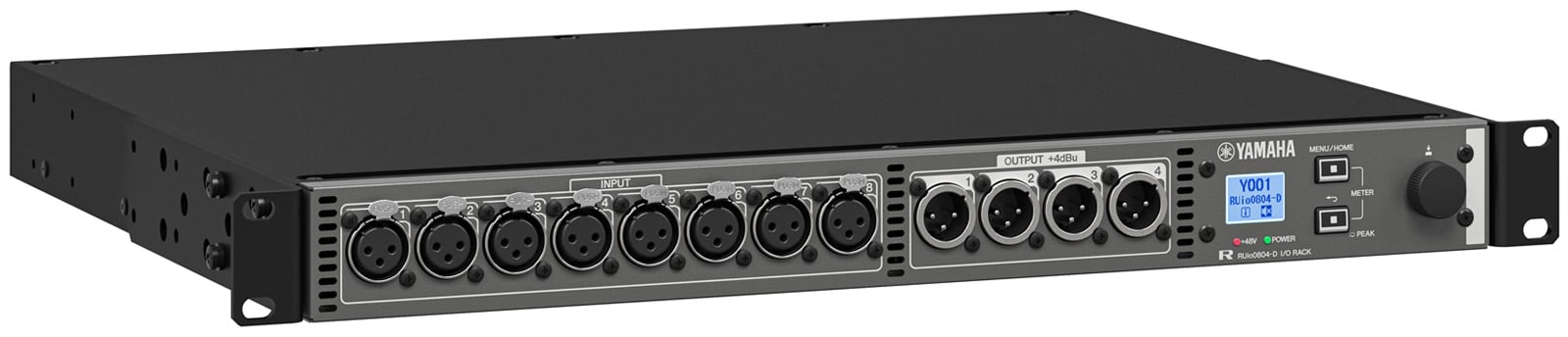

RUio0804-D - 8x4 E/S analogiques, 4x8 E/S Dante
La RUio0804-D est une boîte de scène compacte au format 1U dotée de 8 entrées analogiques et de 4 sorties analogiques. Conçue pour une intégration transparente avec les tables de mixage et les processeurs numériques Yamaha, cette interface représente une solution portable et flexible pour étendre la connectivité du système.
Le panneau avant regroupe toutes les E/S analogiques, notamment 8 connexions d’entrée XLR à 3 points et 4 connexions de sortie XLR symétriques à 3 points. Un petit écran, associé à un encodeur rotatif et à des boutons poussoirs, permet de naviguer dans les menus. L’écran offre un accès visuel aux réglages de gain et à l’état de l’alimentation fantôme. Le panneau arrière comprend les connexions Dante principales et secondaires, ainsi qu’un connecteur réseau RJ-45 pour la connexion à un ordinateur et une prise IEC pour l’alimentation secteur.
Dimensions (L x H x P) : 480 x 44 x 369 mm, 1U. Poids : 3,7 kg.
RUio16FLX-D - 16x16 E/S analogiques, 16x16 E/S Dante, connecteurs Euroblock
Le RUio16FLX-D est un processeur d'E/S en rack compatible Dante, conçu pour une utilisation avec les consoles de mixage de la série DM. L’interface permet à l’utilisateur de sélectionner et de combiner librement seize canaux d’E/S parmi les entrées analogiques, les sorties analogiques et les sorties AES/EBU. Les sources peuvent être sélectionnées par groupes de deux canaux, ce qui permet à chaque unité de gérer trois sources simultanément. Intégré dans un châssis 1U, le RUio16FLX-D a été conçu pour de nombreuses applications, en particulier lorsque des canaux d’entrée ou de sortie supplémentaires pourraient s’avérer nécessaires à l’avenir. Afin de gagner de la place au niveau des connexions d'E/S, l'interface utilise des connecteurs Euroblock sur le panneau arrière. Un mini-écran LCD intégré sur le panneau avant permet à l'utilisateur de vérifier et de régler facilement et directement les paramètres Dante et d'entrée/sortie, ce qui évite d'avoir à se connecter à une console de mixage ou à un PC. En cas d'erreur, les touches et les LED de l'appareil s'allument pour alerter l'utilisateur et l'inviter à intervenir.
Compatible avec l’application de contrôle R Remote de Yamaha, le RUio16FLX-D peut être utilisé comme une interface Dante légère et compacte, R Remote permettant de contrôler le gain HA et d’autres paramètres, pour l’enregistrement et d’autres applications ne nécessitant pas de console de mixage.
Dimensions (L x H x P) : 480 x 44 x 369 mm, 1U. Poids : 4,0 kg.

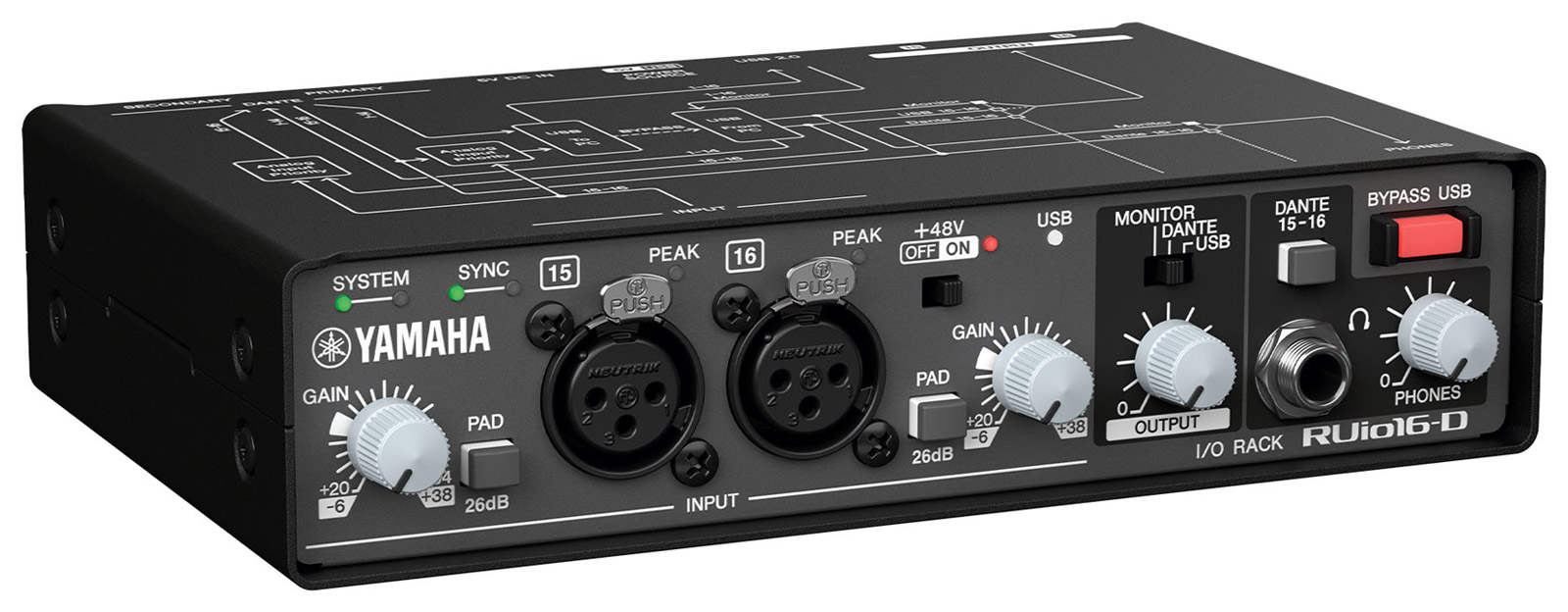

RUio16-D - 2x2 E/S analogiques, 16x16 E/S Dante, 18x16 E/S USB
Le RUio16-D de Yamaha offre des prises et ports d’entrée/sortie Dante, USB et analogiques, et s’avère utile dans un large éventail de situations. Cette interface audio présente un format compact et robuste, conçue pour résister aux exigences des tournées, et sert de passerelle entre les signaux Dante, analogiques et USB. En associant ce produit au logiciel hôte de plug-ins VST Rack Pro fourni, on obtient un environnement de plug-ins offrant une grande liberté aux utilisateurs et facilitant l'intégration des plug-ins VST de leur choix dans le système.
Le RUio16-D dispose de diverses connexions d’entrée/sortie, notamment 2 entrées micro XLR à 3 points et une prise de sortie casque de 6,35 mm sur le panneau avant, ainsi que 2 sorties XLR à 3 points sur le panneau arrière. Les connexions Dante principale et secondaire sont toutes deux situées sur le panneau arrière. Cet appareil garantit également une grande stabilité en cas de problème avec l’ordinateur connecté. Si cela se produit, l’appareil contourne le traitement audio au niveau des plug-ins afin d’éviter tout dysfonctionnement susceptible d’interrompre le son sur l’ensemble du système.
Le logiciel VST Rack Pro fourni intègre une gamme de plus de 30 plug-ins populaires créés par Yamaha et Steinberg, notamment le Buss Comp 369, REVerence pour les réverbérations échantillonnées, et le SuperVision, utile pour la gestion du niveau sonore, ainsi que d’autres plug-ins pouvant être utilisés dans une multitude d’autres applications.
Dimensions (L x H x P) : 180 x 42 x 121 mm. Poids : 1,0 kg.
Tio1608-D2 - 16x entrées micro/ligne, 8x sorties ligne
Le Tio1608-D2 est un module rack entrées/sorties compatible Dante, équipé de 16 entrées micro/ligne et de 8 sorties ligne. Il peut contrôler à distance le gain des consoles TF Series et DM3, ce qui permet de construire un système de boîte de scène. Le Tio1608-D2 prend également en charge la norme 96k, lui permettant d'être utilisé comme rack entrées/sorties dans les grandes installations avec des appareils tels que le RIVAGE PM ou le DME7. Les taux d'échantillonnage de 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz sont pris en charge par le Tio1608-D2.
La norme de réseau audio Dante est utilisée dans les séries DM3 et TF, ainsi que dans les mélangeurs numériques CL et QL. Jusqu'à trois Tio1608-D2 peuvent être utilisés en combinaison avec une console de la série TF dotée d'une carte d'extension NY64-D en option, alors qu'un seul Tio1608-D2 est compatible avec la DM3. Ces consoles peuvent être combinées librement avec la Tio1608-D2 ou un rack entrées/sorties de la série R pour créer un système adapté à l'échelle et au budget requis. Le Patching peut être activé via le 'Dante Controller' tandis que le Remote HA peut être contrôlé par le logiciel 'R Remote'.
Consommation : 50W. Dimensions : 2U, 480 x 88 x 364 mm (LxHxP). Poids : 5,7 kg.
Rio1608-D3 - 16x entrées analogiques, 8x sorties
Cette unité compatible Dante dispose de 16 entrées analogiques et de 8 sorties analogiques, ce qui permet une configuration flexible du système avec les mélangeurs et processeurs numériques Yamaha. Rio1608-D3 est logé dans un châssis robuste de 3U et dispose d'une alimentation redondante qui garantit la fiabilité, tandis que la prise casque et le délai de sortie nouvellement ajoutés offrent une polyvalence supplémentaire.
Le Rio1608-D3 dispose d'une plus grande plage dynamique que le Rio1608-D2, avec un convertisseur DA typique de 120 dB et une entrée/sortie typique de 115 dB. Il présente également un niveau de bruit de sortie résiduel inférieur à -93dBu lorsque le canal stéréo principal est désactivé.La connectivité Dante offre 10 canaux de réception et 16 canaux de transmission.
Consommation électrique : 60W.Dimensions (LxHxP) : 3U, 480 x 132 x 370mm.Poids : 9,4 kg.
RIO3224-D2 - 32x entrées analogiques, 16x sorties, 8x sorties numériques
Plus distribué
Rio3224-D2 propose toutes les fonctionnalités de la Rio1608-D2 mais avec 32 entrées analogiques sur XLR3-31 et 16 sorties analogiques plus 8 sorties (4 stéréo) AES/EBU 24bit sur XLR-3-32 symétrique. La Rio3224-D2 peut être installée en rack et utiliser 5U d’espace vertical.
Consommation : 120W. Dimensions : 5U, 480 x 232 x 368mm (L x H x P). Poids : 13,5kg.
Rio3224-D3 - 32x entrées analogiques, 16x sorties, 8x sorties numériques
Cette unité compatible Dante dispose de 32 entrées analogiques, 16 sorties analogiques et 8 sorties numériques AES/EBU, ce qui permet une configuration flexible du système avec les mélangeurs et processeurs numériques Yamaha. La Rio3224-D3 est logée dans un châssis de montage en rack 5U et dispose d'une alimentation redondante qui garantit une grande fiabilité. Une prise casque et un délai de sortie offrent une polyvalence supplémentaire.
Comparée à la Rio3224-D2, la Rio3224-D3 dispose d'une plus grande plage dynamique, avec un convertisseur DA typique de 120dB et une entrée/sortie typique de 115dB. Elle présente également un niveau de bruit de sortie résiduel inférieur de -93dBu lorsque le canal stéréo principal est désactivé. La connectivité Dante comprend 26 canaux de réception et 32 canaux de transmission.
Consommation électrique :100W.Dimensions (LxHxP) :5U, 480 x 220 x 370mm.
Poids : 13,2 kg.
RSio64-D - Format Dante/Mini-YGDAI vers 64x64 E/S
La RSio64-D est une interface audio capable d'assurer la conversion entre les formats Dante et Mini-YGDAI pour un maximum de 64 entrées et 64 sorties. Elle fournit également des capacités de routage polyvalentes. Quatre emplacements pour cartes Mini-YGDAI permettent de connecter des cartes prenant en charge une grande variété de formats d’entrée/sortie ainsi que des fonctions de traitement à un réseau Dante, pour le son live, la diffusion, l’enregistrement, la post-production et d’autres applications. La RSio64-D prend également en charge la configuration à distance depuis les consoles des séries CL et QL. Sept préréglages de schémas de routage de base sont intégrés, y compris le routage entre cartes Mini-YGDAI. Un commutateur rotatif situé sur le panneau avant permet de sélectionner directement un routage Dante/Mini-YGDAI un-à-un, un routage Mini-YGDAI/Mini-YGDAI ramifié, ainsi que d’autres options conçues pour s’adapter à de nombreuses applications. Une configuration utilisateur programmable est également disponible.
Compatibilité des cartes
| Cartes de traitement : |
MY8-LAKE, DUGAN-MY16, WSG-Y16 V2 |
| Cartes analogiques : |
MY8-ADDA96, MY8-AD96, MY8-AD24, MY4-AD, MY8-DA96, MY4-DA |
| Cartes numériques : |
MY16-AT, MY8-AT, MY16-AE, MY8-AE96S, MY8-AE96, MY8-AE, MY8-AEB, MY16-MD64, MY8-SDI-ED, MY8-SDI-D, MY16-TD, MY8-TD |
| Cartes réseau : |
AVIOM16/O-Y1, AVIOM6416Y2, MY16-CII, DANTE-MY16-AUD2, MY16-ES64, AVY16-ES100, MY16-EX, YG2, YS2, RN.341.MY, RN.141.MY, Pivitec e16i/o-MY |
Consommation électrique : 60 W. Dimensions (L x H x P) : 480 x 88 x 365 mm. Poids : 6,1 kg
