Une gamme de panneau de terminaison 19 pouces pour accueillir des connecteurs opticalCON ou combinaisons de connecteurs fibre optique opticalCON, SC, ST, E200 et LC. Tous ont des panneaux avant inclinés pour alléger la tension sur les fibres optiques connectées.
Z-panels - Panneau en forme de Z
NZPF
Ces panneaux modulaires incliné de 1U et 3U accueillent des embases opticalCON ADVANCED DUO et QUAD et permettent une combinaison avec les couplers E2000 compacts, ST et SC. Le cadre 19 pouces, plaques de fixation de connecteurs et plaques d'obturation pour les positions non utilisés, sont disponibles séparément. Le panneau 1U accueille jusqu'à deux plaques de connecteurs (sauf les plaques NZPFD-2 à double découpe D) inclinés horizontalement. La version 3U accueille jusqu'à neuf plaques de connecteurs penchées vers le haut (ou vers le bas). Les plaques sont dotées de portes légende à pression (sauf le NZPFD-2) et les cadres de couleurs fournis avec les connecteurs sur châssis opticalCON peuvent être fixés à l'arrière de la fixation du connecteur pour une identification de canal ou de mode. Tous connecteurs Neutrik de série D ou Canford "Universal" peuvent également être montés. Panneaux et plaques en acier peint en noir.
Plaques pour connecteurs - fournies SANS connecteurs
| NZPFD |
1x opticalCON |
| NZPFD-2 |
2x opticalCON |

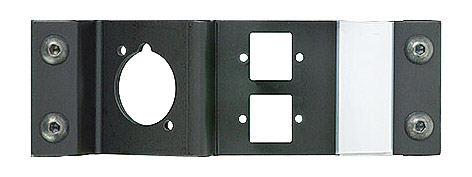

| NZPFD-4SC |
1x opticalCON, 2x SC duplex ou LC quad |
| NZPFD-4SC-S |
1x opticalCON, 4x SC simplex ou LC duplex |
| NZPFD-4ST |
1x opticalCON, 4x ST |
| NZPFD-4E |
1x opticalCON, 2x E2000 compact (duplex) |
| NZPFBP |
Plaque d'obturation |
Cordon de patch LC peuvent également être connectés directement à l'opticalCON DUO.
Note : Les opticalCON et autres coupleurs de fibre optique sont à commandés séparément. L'utilisation des coupleurs fibre optique Senko est recommandée. Les coupleurs LC, SC et E2000 doivent être dotés de clips ou de rebords de fixation par vis. Voir SENKO - Raccords fibre optique.
Cordons épanouis fibre optique
Câbles fibre optique multimode et monomode assemblés LC permettant la division d'un signal 1310nm ou 1550mn en deux signaux. Le câble assemblé standard 500mm dont le corps du splitter monté au milieu conviennent à la plaque double opticalCON NZPFD-2. Montés de couplers LC, ils conviennent aux plaques NZPFD-4SC OU NZPFD-4SC-S. D'autres longueurs sont disponibles sur commandes spéciales.
Toute configuration LC, SC, ST et E2000 ou longueur permettant le partage d'un signal entre opticalCON et d'autres types de couplers montés dans une plaque, ou toute autre installation de patching de connecteurs fibre optique, est disponible sur commande spéciale.
Note : Ces assemblages ne peuvent combiner des signaux fibre optique mais les branches peuvent être utilisés comme entrées alternatives. Toutefois il faudra prendre en compte la réduction du budget optique.
Panneaux de connexion au format rack inclinés - 8 et 12 voies
Les panneaux de connexion en acier accueilleront jusqu'à huit ou douze connecteur sur châssis opticalCON ADVANCED. La face avant est inclinée de 30° vers le haut (ou vers le bas) pour réduire la tension sur les câbles. Les orifices de fixation des connecteurs sont filetés M3 et une barre de soutient de câbles est proposée à l'arrière du panneau. Des portes légende à pression sont fixés au dessus des connecteurs et les cadres de couleurs fournis avec les connecteurs sur châssis opticalCON peuvent être fixés à l'arrière de la fixation du connecteur pour une identification de canal ou de mode.
