NEUTRIK - OPTICALCON ADVANCED MTP - Style MPO - Système de connecteurs fibre optique renforcé 12 âmes

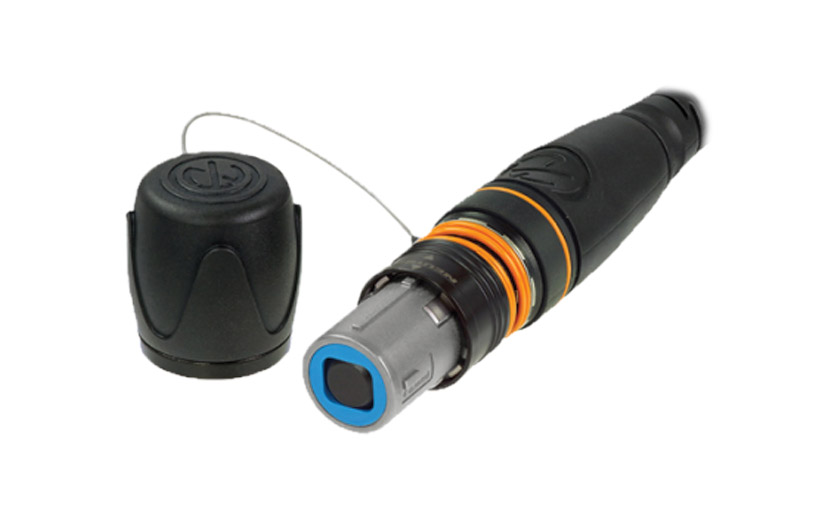

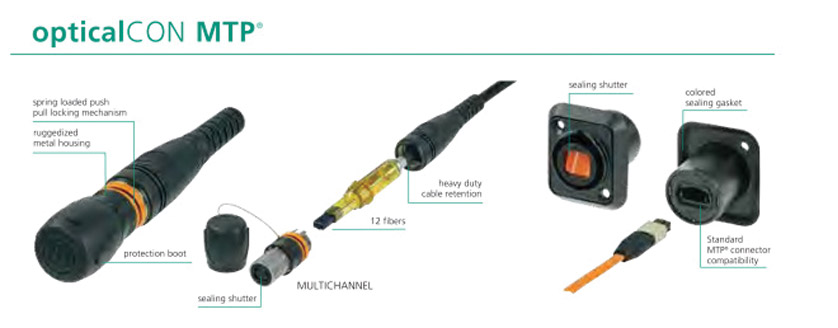

Le robuste corps entièrement métallique du connecteur abrite douze extrémités de fibre, raccordées à un corps femelle MTP (interface avec orifices réceptacles à détrompeur). Il possède un mécanisme de couplage par simple poussée pour enclencher ; une virole externe à tirer permet de débrancher. Il comprend un mécanisme de rétention de câble hautement résistant qui s'attache au guipage de fibres aramide dans le câble. En plus des caches d'étanchéité automatiques, un capuchon protecteur en acier revêtu de caoutchouc est intégré pour l'occlusion quand rien n'est branché. Après couplage ou occlusion, la connexion est étanche à l'environnement selon la norme IP65 (voir les options d'étanchéité du connecteur de châssis). Les inserts ont un code couleur pour indiquer les fibres multimodes (noir), et monomodes APC (vert).

Note : les connecteurs de câble sont prémontés sur câble et ne sont pas vendus sous forme de composants séparés.

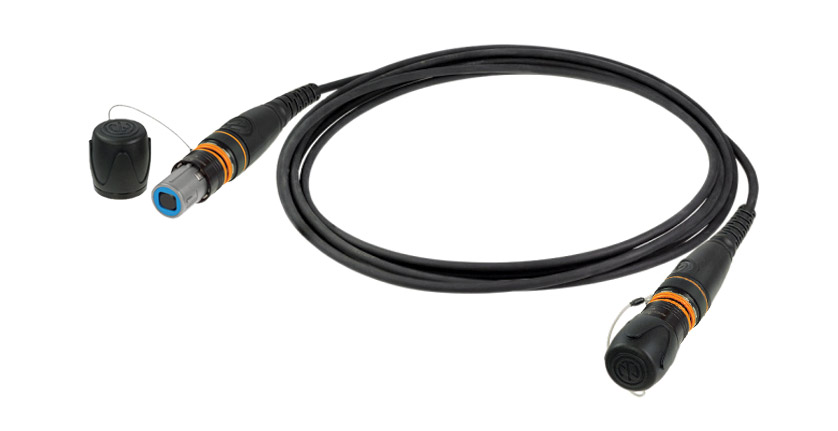

ADVANCED MTP - 12M, 12SA

Câble de terrain mobile et léger à douze fibres avec une robuste gaine polyuréthane (PUR) et une excellente rétention du câble grâce à son guipage en fibres aramide. Disponible en versions multimode (12M) ou APC monomode (12SA). Avec son homologation militaire, il convient aux applications audio et broadcast exigeantes.

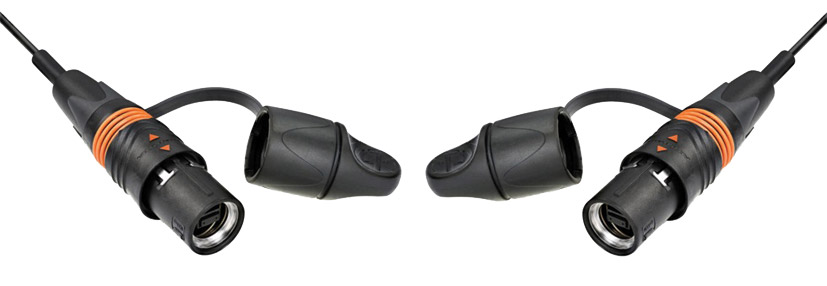

ADVANCED MTP X-TREME - X12M, X12SA

Câble de terrain mobile "X-TREME" à douze fibres avec une construction en sandwich avec double gaine polyuréthane (PUR)/fil de silionne résistant aux coupures et aux rongeurs. Une excellente rétention du câble est assurée par un guipage interne en fibres aramide. Disponible en versions multimode (X12M) ou APC monomode (X12SA).

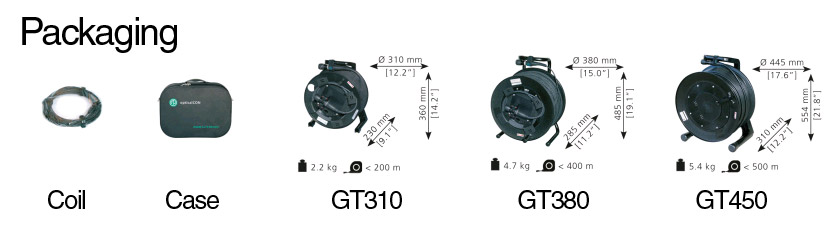

Les câbles prêts à l'emploi sont fournis soit en rouleau, dans une malette, ou sur un tambour en fonction de la longueur ou des besoins.

Des options ressort de connecteur et bague de codage couleur sont disponibles pour identifier les canaux, à spécifier au moment de la demande.

En raison du grand nombre de combinaisons possibles de configurations, longueurs, codage couleur et options d'emballage, seul un éventail représentatif des câbles standards est répertorié ici. Veuillez contacter le service commercial ou l'assistance technique pour expliquer vos propres besoins et options.

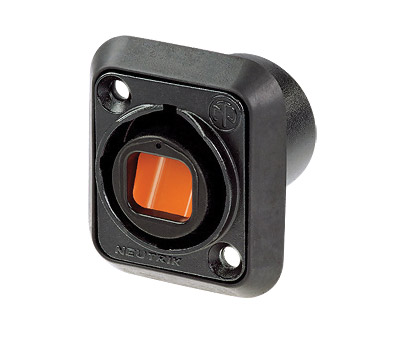

NO12FDW-A

Le connecteur de châssis agit comme une "traversée de panneau" et accepte un connecteur MTP mâle (interface à détrompeurs) bidirectionnel APC MM ou SM à l'arrière. Il a un cache d'étanchéité automatique intégré avec des joints au silicone pour protéger les extrémités de la fibre optique et bloquer les émissions laser après découplage. Le cache d'étanchéité est de couleur orange pour l'identifier comme MTP. Des fiches factices NDO en caoutchouc à enfoncer ou des bouchons métalliques d'étanchéité SCNO-FDW semi-verrouillables sont recommandés pour les connecteurs de châssis non utilisés.

Les connecteurs doivent être montés à l'avant de boîtiers, cloisons ou panneaux dans une découpe Neutrik "D" standard et offrent une étanchéité IP65 une fois couplés. Si vous les montez dans un "panneau de connexion Universal" Canford à seize voies, il est fortement recommandé que les connecteurs soient écartés en insérant alternativement (à l'horizontale) des plaques de masquage, afin de laisser un accès suffisant au manchon de verrouillage du connecteur de câble. Le "panneau de connexion Universal" Canford à huit voies a des découpes régulièrement espacées sur toute sa largeur et accueillera partout les connecteurs opticalCON.

Un joint d'étanchéité peut être monté derrière la collerette du connecteur s'il faut respecter une étanchéité vis-à-vis de l'environnement à la norme IP65 une fois le branchement fait. Bien qu'ils ne soient pas nécessaires à l'étanchéité dans des applications à boîtier mural ou panneau de terminaison dans lesquelles les panneaux eux-mêmes ne sont pas étanches, les joints permettent une identification couleur facile du mode de la fibre optique : multimode (noir), ou monomode (bleu). Des joints rouges, jaunes et blancs peuvent être commandés séparément pour l'identification des canaux.

Note : les joints d'étanchéité sont plus grands que la collerette du connecteur, ce qui les rend inutilisables sur des panneaux à bande-légende et/ou à séparation de découpe série D/Universal conventionnelle (16 découpes sur un panneau 19 pouces).

Des panneaux plats ou inclinés dédiés de 2U, fabriqués par Canford, sont disponibles pour accueillir jusqu'à 8 connecteurs avec joints. Voir Panneaux de connexion non peuplés. Des systèmes modulaires de panneaux inclinés 1U et 3U sont aussi disponibles, voir NEUTRIK - Panneaux OpticalCon Advanced en Z et panneaux de connexion inclinés au format rack. Des fiches factices NDO supplémentaires sont aussi recommandées pour les connecteurs de châssis non utilisés.

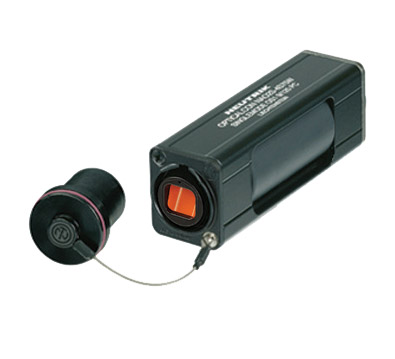

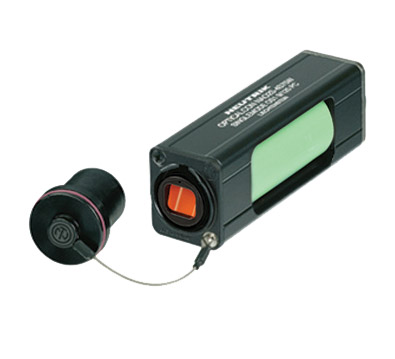

NAO12

Ils permettent de connecter en ligne des câbles opticalCON MTP ; ils sont à la norme IP65 une fois couplés.

Ces câbles sont nécessaires pour relier le connecteur de châssis opticalCON MTP à l'équipement dans le rack ou le système. De par le grand nombre de longueurs possibles et les impératifs d'épanouis, ils sont faits sur commande au Royaume-Uni en fonction des besoins spécifiques, généralement dans les 5 jours mais peuvent être fournis plus rapidement si nécessaire et en fonction des capacités de production.

Généralement, un câble prêt à l'emploi se compose d'un MTP mâle (avec détrompeurs) adapté au montage par l'arrière dans le connecteur opticalCON MTP sur panneau, et soit d'une fibre à 12 conducteurs vers un connecteur MTP mâle ou femelle 12 points avec coque homologue, soit d'un épanoui ou éclaté à connecteurs individuels LC, SC, ST ou E2000. La ou les longueurs du multiconducteur et de l'épanoui peuvent être spécifiés individuellement. Veuillez contacter l'assistance technique pour des détails.

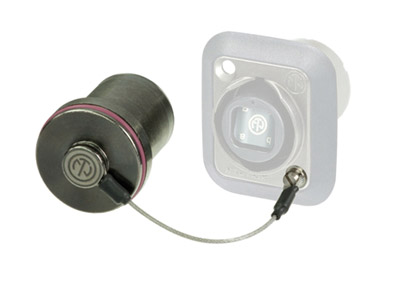

SCNO-FDW-A

Capot d'étanchéité métallique à semi-verrouillage pour connecteurs de châssis opticalCON, complet avec attache et œilleton.

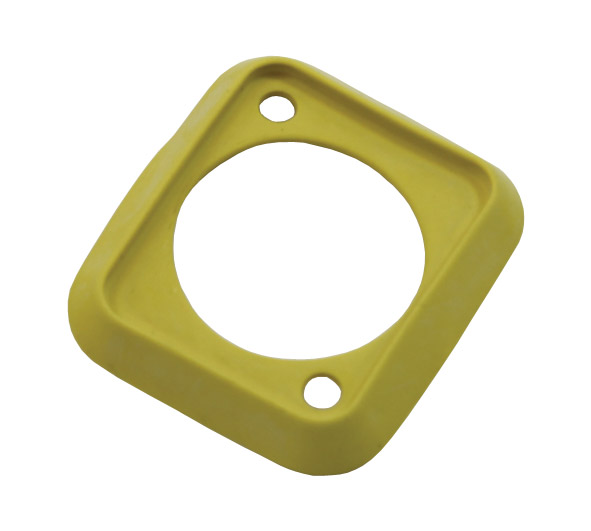

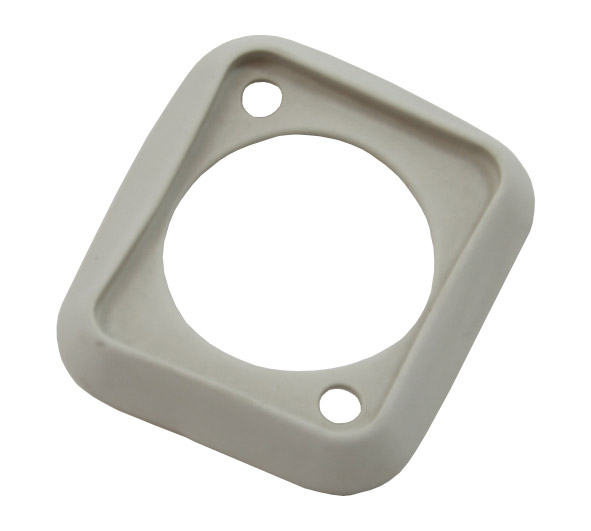

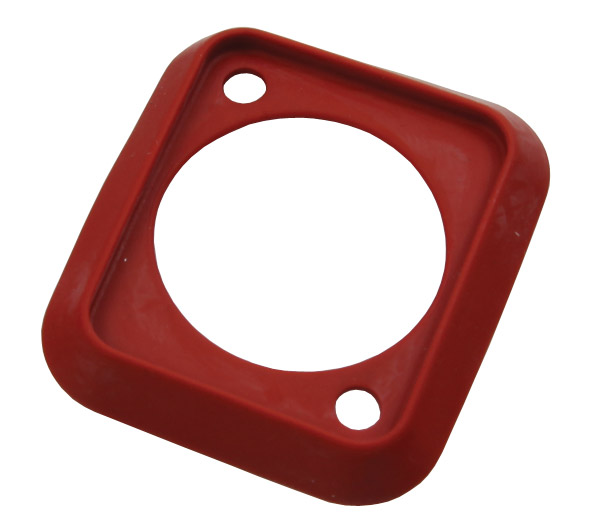

SCDP - Joints d'étanchéité pour connecteurs de châssis

Pour identification des canaux en particulier quand plusieurs canaux ou des câbles à triple division sont utilisés.

SCDX - Cache articulé

Rend les connecteurs de châssis de format "D" non couplés étanches à l'eau, à la poussière et aux saletés, à la norme IP54. Ils sont colorés pour permettre le codage couleur du mode de fibre optique.

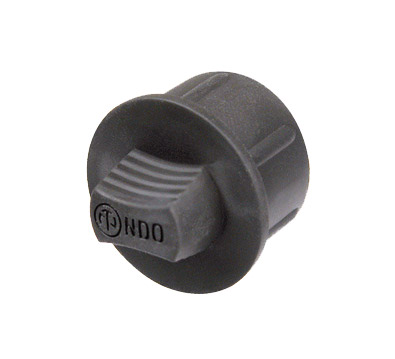

NDO - Fiche factice

La fiche factice en caoutchouc peut être insérée dans des prises de châssis inutilisées afin d'éviter les erreurs de câblage et de les protéger contre la poussière.

SCDR - Cache arrière

Ce cache en plastique souple s'adapte à l'arrière de plusieurs connecteurs de châssis de taille D, dont l'opticalCON MTP. Il sert à protéger l'espace entre le connecteur et le câble. Le cache de protection fonctionne avec tous les conducteurs ordinaires, câbles et fibres optiques ; coupez simplement le bord du cache au diamètre requis.
