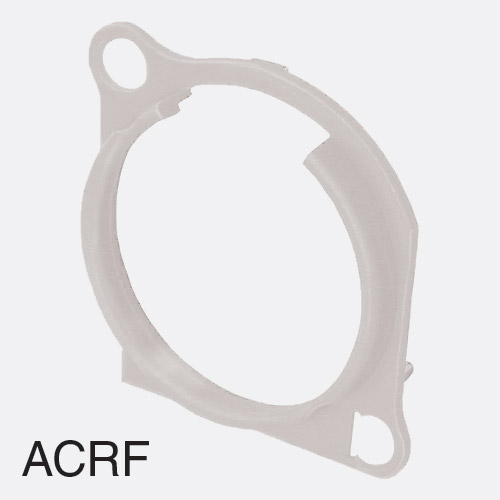

NEUTRIK XLR ACRF-9 CACHE pour série A et BA, blanc

Gamme de connecteurs Cat5E renforcés utilisant des serre-câbles, des mécanismes à verrouillage positif et des corps externes de type Neutrik. Les embases sont intégrées dans les gammes principales Neutrik, ce qui permet de les monter très facilement dans des panneaux de Série Universal et autres plaques de métal pré-percées.

Le connecteur Ethercon sert aux transferts de données où les connexions doivent être plus robustes que celles de simples RJ45, comme par exemple pour les applications en tournage et en extérieur, scène, studio et autres environnements commerciaux et industriels. Il est équipé du loquet Neutrik robuste remplaçant le loquet en plastique fragile des RJ45 (désactivé en application Ethercon).

Les embases sont disponibles aux formats Série A, B et D Neutrik. Les embases Série-A ont un corps en plastique avec platine plastique de couleur. Les embases Série-B ont un corps en métal plaqué nickel. Les embases Série-D ont également un corps en métal plaqué nickel et sont compatibles avec les boîtiers de scène et panneaux Universal Canford. Connexions pour montage sur PCB horizontal ou vertical, ou avec bloc IDC Krone intégré permettant la terminaison directe des brins. Les modèles à montage sur PCB disposent en outre d’une broche de blindage à relier aux blindages latéraux en métal du connecteur RJ45. La version à IDC est dotée des mêmes blindages latéraux, mais la continuité du blindage est ici assurée par une plaque de métal spéciale qui fait contact avec le blindage du câble. Une version dos-à-dos est disponible en format Série-D, avec une embase RJ45 à l’arrière.

Toutes les embases sont fournies avec vis de montage en sachets individuels ou en vrac par 100 pièces, mais sans vis. La fixation des connecteurs de série A s’effectue par vis auto-taraudeuses, de type PT, au pas de 2.9 x 1.06 (DIN7990), code produit 40-927 (tête plate par 100 pièces) et 40-932 (têtes fraisés). Celle de la série B s’effectue par vis auto-taraudeuses M2,5 à triple filetage ; disponibles avec têtes fraisées (40-928, 40-929) ou cylindriques (40-931). Les connecteurs série D (Universal) Ethercon sont fixés à l'aide de vis autotaraudeuses comme celles de la série A, mais d'une longueur plus importante de 12mm, réf. 40-933, tête plate ou réf. 40-934, tête fraisée.

Les connecteurs Ethercon sont conformes IEC1801 Catégorie 5 (connecteurs de panneau IDC et à montage CI vertical), blindés ou non blindés, et peuvent s’utiliser avec des systèmes 10 Base-T et 100 Base-TX.

Modèles disponibles :
