SPEEDYRJ45 - CONNECTEURS ET OUTILS

SPEEDYRJ45 PXSPDY5 FICHE RJ45 câblage facile, Cat5E, non blindée
SPEEDYRJ45 PXSPDY5 FICHE RJ45 câblage facile, Cat5E, non blindéeSPEEDYRJ45 PXSPDY5S FICHE RJ45 câblage facile, Cat5E, blindéeSPEEDYRJ45 PXSPDY6B FICHE RJ45 câblage facile, Cat6, non blindéeSPEEDYRJ45 PXSPDY6SB FICHE RJ45 câblage facile, Cat6, blindéeSPEEDYRJ45 PGSPDY2 FICHE RJ45 câblage facile, Cat6A, blindéeSPEEDYRJ45 PSPDY5 MANCHON ANTI-TRACTION, Cat5E, transparentSPEEDYRJ45 PSPDY6 MANCHON ANTI-TRACTION, Cat6, transparentSPEEDYRJ45 TRCSPDY4 OUTIL DE SERTISSAGE RJ45 avec pince coupante et de dénudage, cat5E/cat6/cat6ASPEEDYRJ45 TBSPDY4 LAMES pour outil de sertissage TRCSPDY4

La gamme SPEEDYRJ45 est conçue afin de faciliter les branchements de paires torsadées en permettant l'insertion des fils à travers les connecteurs et en les faisant sortir par l'avant. Cela permet au technicien de vérifier rapidement le bon ordre de câblage avant de sertir le connecteur, réduisant ainsi le gaspillage et le temps de travail. Des versions sont disponibles pour les câbles Cat5E, Cat6 et Cat6A non blindés et blindés, et conviennent aux fils pleins et toronnés.

Version Code stock Type Pour câble de diam. Diam.max d'isolation AWG
PXSPDY5 46-781 Cat5e, UTP 5.0 - 6.0mm 1.0mm 24 - 26
PXSPDY5S 46-782 Cat5e, STP 4.50 - 5.50mm 1.0mm 24 - 26
PXSPDY6B 46-783 Cat6, UTP 5.0 - 6.5mm 0.98 +/- 0.04mm 22 - 26
PXSPDY6SB 46-784 Cat6, STP 5.0 - 6.5mm 0.98 +/- 0.04mm 22 - 26
PGSPDY2 46-785 Cat6a, STP Up to 7.2mm 1.1 - 1.2mm 23 - 24

Technique d'assemblage : Dénuder la gaine du câble et séparer chaque fil conducteur jusqu'au niveau de la gaine de la manière standard pour les connecteurs RJ45, puis insérer les fils dans le connecteur (en les coupant en biais après avoir mis les huit fils à plat, prêts à être insérés). Une fois les fils passés au travers du connecteur, vérifier qu'ils soient dans la bonne position. Vous pouvez alors enrouler sur lui même le surplus des fils qui dépassent afin de pouvoir bien le maintenir losrque vous glisserez le connecteur jusqu'à la butée de la gaine du câble. L'outil de sertissage spécial (TRCSPDY4) permet de sertir les contacts du connecteur et de couper le surplus de fil en une seule opération.

Note : Il est recommandé de renouveler la lame de coupe de l'outil de sertissage toutes les 500 terminaisons.

  Description Prix €
H.T.
Ajouter au panier
Livraison
SPEEDYRJ45 PXSPDY5 FICHE RJ45 câblage facile, Cat5E, non blindée Code stock : 46-781
1+ 0,44 €
10+ 0,42 €
50+ 0,41 €
100+ 0,38 €
SPEEDYRJ45 PXSPDY5S FICHE RJ45 câblage facile, Cat5E, blindée Code stock : 46-782
1+ 0,58 €
10+ 0,56 €
50+ 0,53 €
100+ 0,50 €

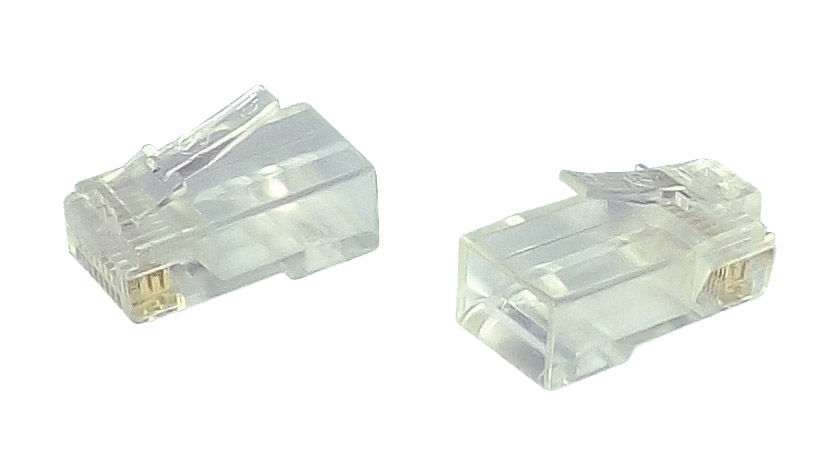

SPEEDYRJ45 PXSPDY6B FICHE RJ45 câblage facile, Cat6, non blindée Code stock : 46-783
1+ 0,44 €
10+ 0,42 €
50+ 0,41 €
100+ 0,38 €
SPEEDYRJ45 PXSPDY6SB FICHE RJ45 câblage facile, Cat6, blindée Code stock : 46-784
1+ 0,63 €
10+ 0,60 €
50+ 0,57 €
100+ 0,55 €
SPEEDYRJ45 PGSPDY2 FICHE RJ45 câblage facile, Cat6A, blindée Code stock : 46-785
1+ 0,90 €
10+ 0,86 €
50+ 0,82 €
100+ 0,78 €
SPEEDYRJ45 PSPDY5 MANCHON ANTI-TRACTION, Cat5E, transparent Transparent Code stock : 46-786
1+ 0,23 €
10+ 0,22 €
50+ 0,21 €
100+ 0,20 €

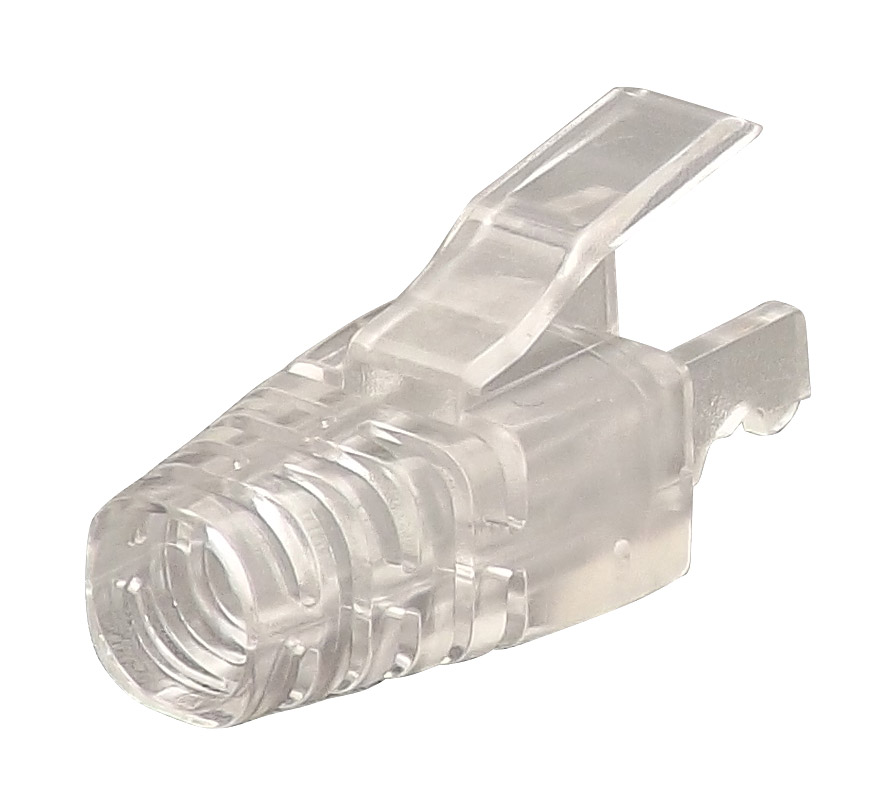

SPEEDYRJ45 PSPDY6 MANCHON ANTI-TRACTION, Cat6, transparent Transparent Code stock : 46-787
1+ 0,23 €
10+ 0,22 €
50+ 0,21 €
100+ 0,20 €

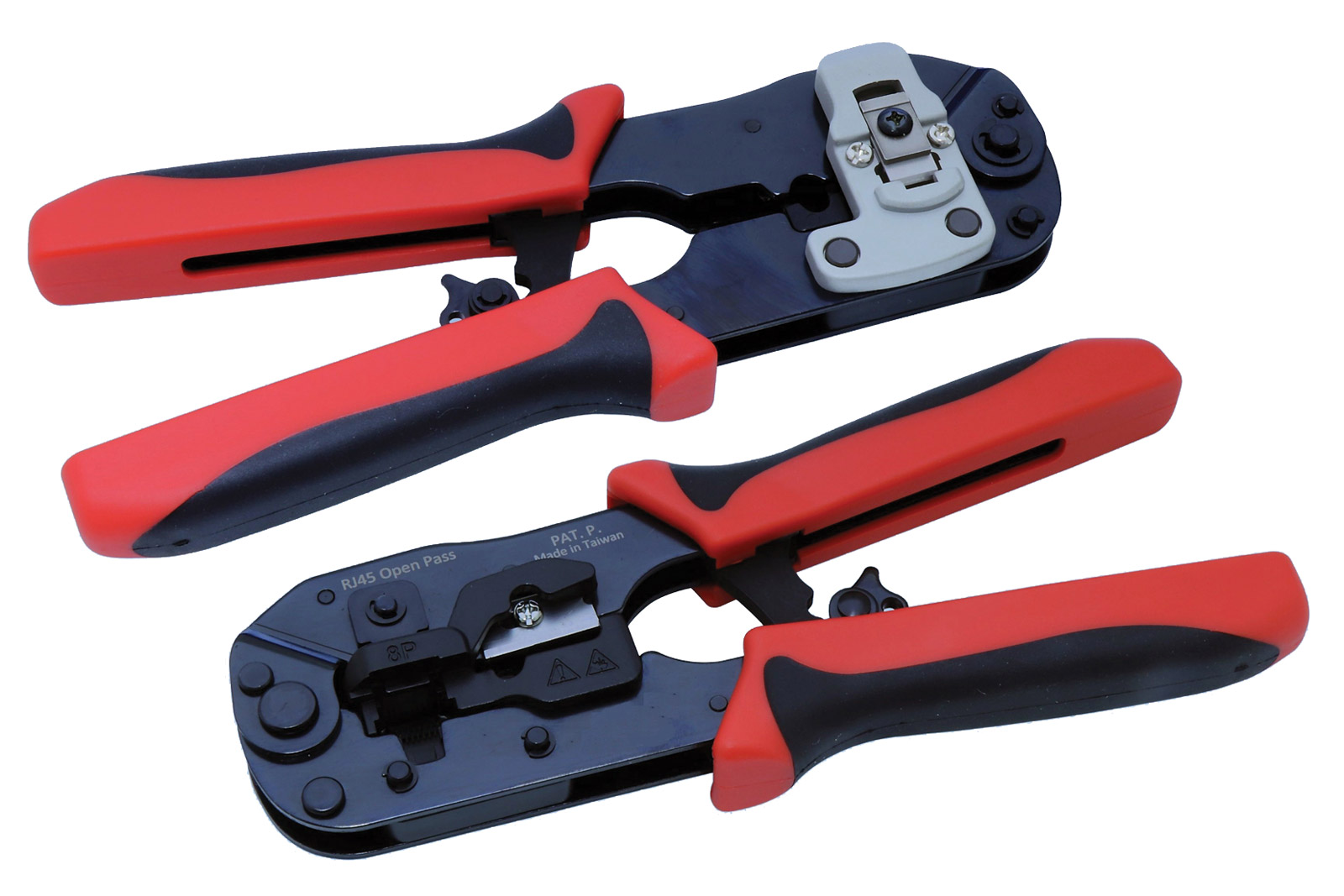

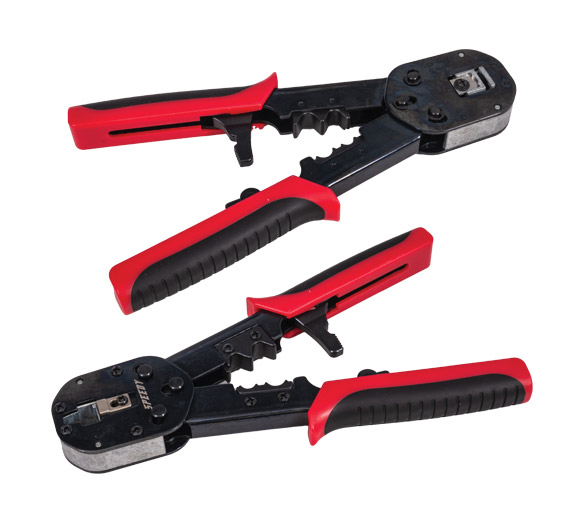

SPEEDYRJ45 TRCSPDY4 OUTIL DE SERTISSAGE RJ45 avec pince coupante et de dénudage, cat5E/cat6/cat6A Code stock : 55-970
1+ 44,54 €
10+ 42,54 €
50+ 40,53 €
100+ 38,54 €

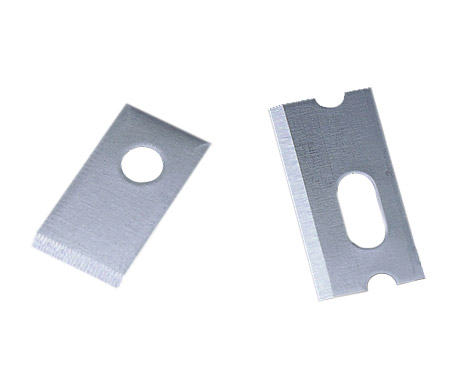

SPEEDYRJ45 TBSPDY4 LAMES pour outil de sertissage TRCSPDY4 Code stock : 55-971
1+ 5,59 €
10+ 5,34 €
50+ 5,09 €
100+ 4,84 €
