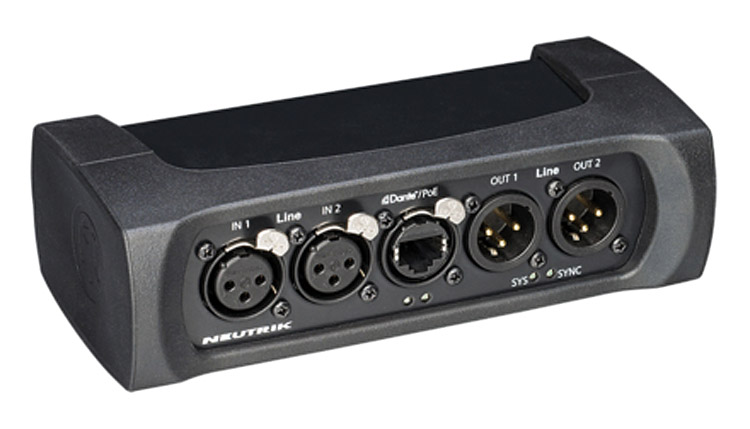

La Neutrik NA2-IO-DLINE est une interface branchée à un réseau permettant d'intégrer deux entrées lignes XLR dans un réseau DANTE. Elle peut également convertir en simultané un flux DANTE dans deux sorties ligne audio XLR symétriques.
Conçue pour les conditions de scènes difficiles, la NA2-IO-DLINE a un boîtier métallique avec connecteurs XLR verrouillables et un port etherCon pour les connexions audio et de réseau. Recouverte d'une couche de protection en caoutchouc pouvant être retirée pour une installation en rack, boîtes de sol ou fixée sous un plan de travail à l'aide d'un panneau rack ou d'une fixation, disponibles séparément.
Cette interface nécessite un switch Ethernet qui prend en charge la PoE 48V. Si un switch sans PoE est utilisé, un injecteur PoE de classe 2, conforme aux standards 802.3af ou 802.3at, doit être branché en série.
Caractéristiques générales
| Canaux : |
2 entrées / 2 sorties (niveau ligne) |
| Taux d'échantillonnage pris en charge : |
44.1, 48, 88.2, 96kHz |
| Profondeur : |
16, 24, 32Bit |
| Latence : |
basé sur la sélection utilisateur, 1ms par défaut |
| Connexion Ethernet : |
100 BASE-TX (avec PoE) |
| Consommation : |
2W |
Entrée audio analogique
| Impédance d'entrée : |
6.6kOhm |
| Niveau d'entrée (symétrique) : |
22dBu max. |
| Réponse en fréquence : |
20Hz à 20kHz (+/- 0.5dB) |
| Plage dynamique : |
> 100dB |
| Rapport signal/bruit : |
> 100dB |
| Bruit THD + : |
< 0.01% à +4dBu, pondéré A |
| Diaphonie : |
< -80dB à 20kHz |
Sortie audio analogique
| Impédance de sortie : |
< 800Ohm |
| Niveau de sortie (symétrique) : |
16dBu max. |
| Réponse en fréquence : |
20Hz à 20kHz (+/- 0.5dB) |
| Plage dynamique : |
> 100dB |
| Rapport signal bruit : |
> 100dB |
| Bruit THD + : |
< 0.01% à +4dBu, pondéré A |
| Diaphonie : |
< -80dB à 20kHz |

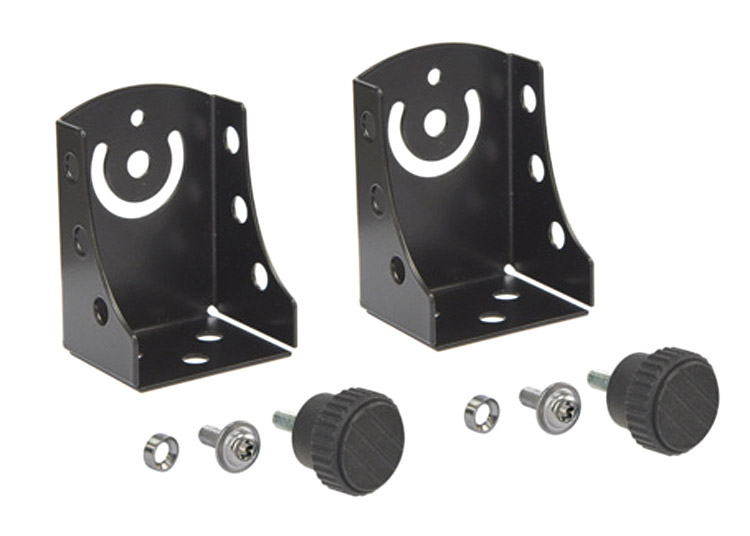

Cette fixation permet d'installer l'interface NA2-IO-DLINE dans une boîte de sol ou sous un plan de travail. Peut être réglé à un angle de -90° à +90°. Visserie incluse.

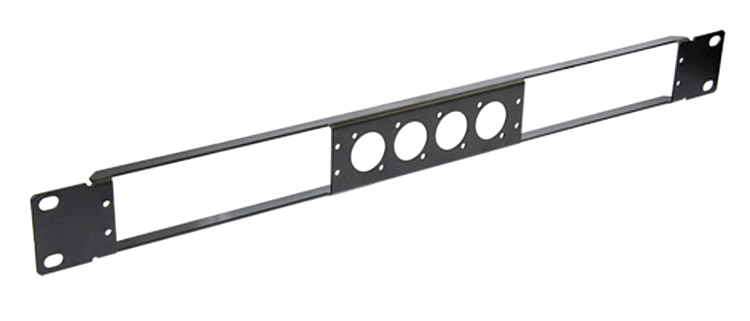

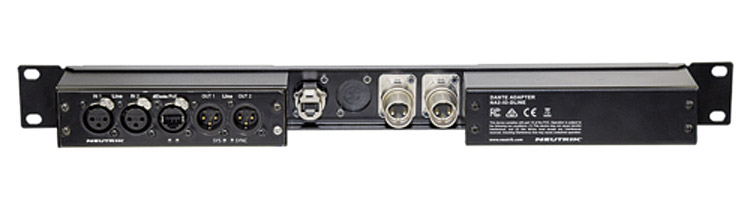

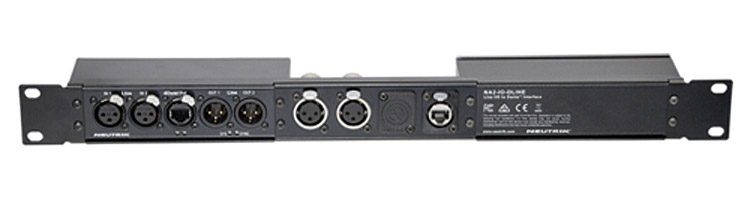

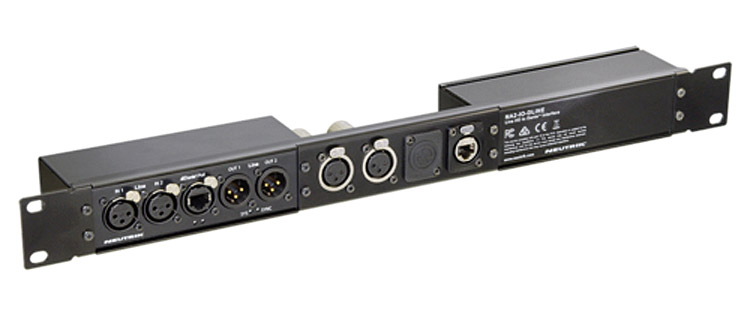

Ce panneau rack 1U permet d'installer jusqu'à deux interfaces NA2-IO-DLINE Dante dans un rack. Quatre découpes Série-D sont proposées pour l'installation de dos-à-dos audio ou de réseau. La NA2-IO-DLINE peut être fixée à l'avant ou à l'arrière. Une plaque d'obturation permet de recouvrir une des découpes, si une seule NA2-IO-DLINE est employée.
