Série NX-100

L’adapteur audio pour réseau NX-100S permet la transmission d’audio et d’informations de commande sur les réseaux IP. Cela peut être sur un réseau local (LAN) ou s’étendre à l’aide de lignes dédiées ou d’internet pour la transmission à des sites distants. Une unité doit être installée à chaque point recevant et/ou transmettant de l’audio, les unités étant reliées entre elles par le réseau IP. Chaque unité pourra alors être connectée à d'autres unités (jusqu'à 64), pour produire un flux audio bidirectionnel, des commandes génériques par fermeture de contact: Les applications possibles comprennent la diffusion multipoint d’annonces et de musique d’ambiance à des sites distants comme des quais de gare et des chaînes de supermarchés, ainsi que l’écoute d’équipement et d’audio à distance, la solution matérielle offrant une plus grande fiabilité qu’un logiciel.

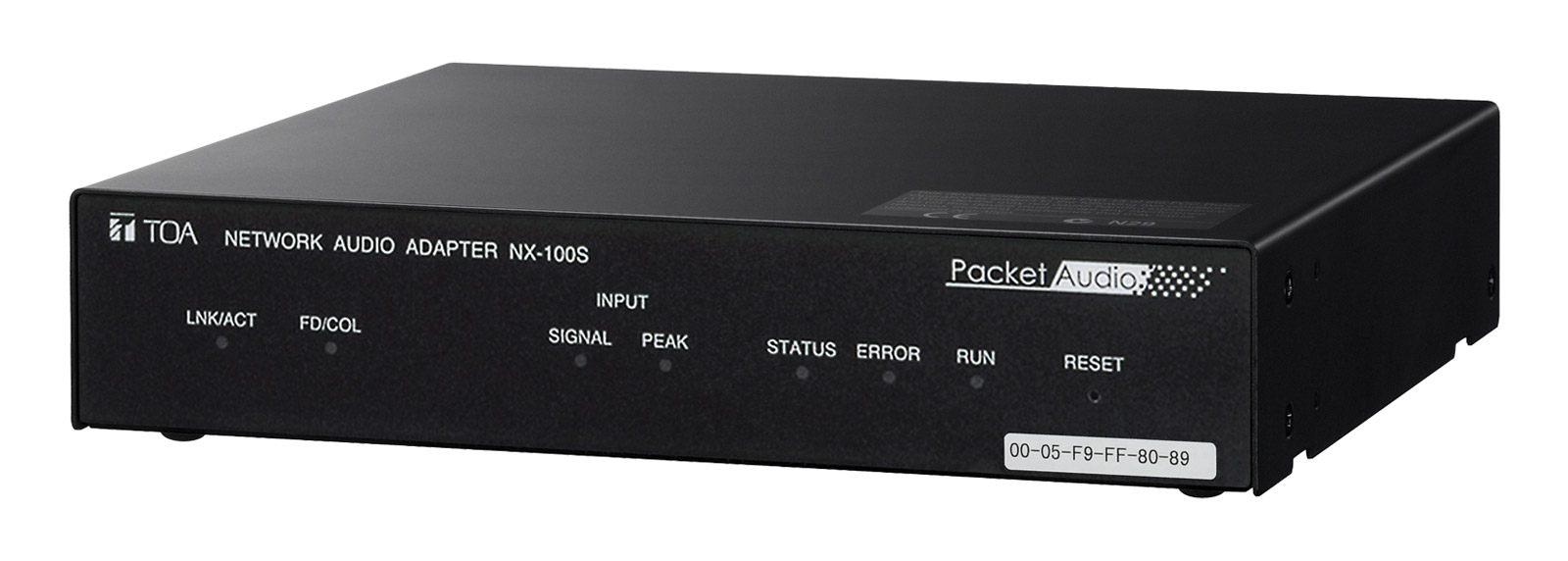

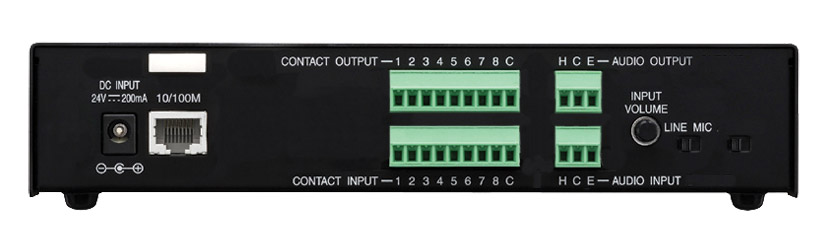

La face arrière possède une entrée CC coaxiale pour un adaptateur AD-246 disponible séparément.La connexion réseau est en RJ45 pour branchement à un concentrateur (hub), à un PC ou à un routeur par emploi d’un câble croisé. Cette connexion sert pour configurer l’unité. Deux mini-connecteurs de type Phoenix apportent respectivement huit entrées et huit sorties de commandes génériques. L’entrée et la sortie audio sont symétriques sur mini-connecteurs de type Phoenix. L’entrée a un sélecteur micro/ligne et une commande de volume avec alimentation fantôme pour microphones à condensateur. La face avant a des témoins lumineux Link/Activity, Full-Duplex/Collision, Status, Error et Run, ainsi qu’un bouton de réinitialisation en retrait, accessible à l’aide d’une pointe adaptée. L’adresse MAC unique de l’unité est imprimée sur son boîtier.

Le logiciel est fourni sur CD pour être installé sur un PC afin de configurer l’unité. Le logiciel est compatible Windows 2000/XP et sert à relier les unités via la connexion réseau IP. Un environnement Java runtime est nécessaire et fourni sur le CD. Le logiciel, une fois installé, recherchera sur le réseau local toutes les unités NX-100S qui s’y trouvent. Notez que cela ne fonctionne pas au travers de routeurs. Le logiciel a des outils pour assigner des informations réseau aux unités qu’il découvre. Une fois réglés les paramètres de transmission désirés, d’autres outils peuvent être employés pour configurer des zones virtuelles dans lesquelles diffuser, qui peuvent être contrôlées depuis un PC, ou configurées pour déclenchement par les entrées de commande génériques. Des unités NX-100S peuvent être manuellement ajoutées au système sur différents segments du réseau (par ex. internet) et entretenues à distance à l’aide du serveur web NX-100S incorporé.

Les paquets audio sont envoyés en mode Unicast ou Multicast. Dans le premier cas, quatre transmissions simultanées différentes peuvent être envoyées à jusqu’à quatre autres NX-100S. En mode Multicast, la même transmission peut être envoyée à jusqu’à 64 postes. Divers paramètres peuvent être réglés pour apporter des connexions de capacités différentes. La “récupération de paquets audio perdus” est une fonction compensant la perte de paquets de voix due à des parasites de communication. Il existe trois modes: Silence; les sections sans paquets de voix sont traitées comme du silence: Redondance; permet la production audio normale même en cas de manques continus jusqu’à huit paquets: Retransmission; permet la production audio normale même en cas de manques continus atteignant 15 secondes. La taille de paquet peut être réglée entre 8 et 1024 octets, la fréquence d’échantillonnage entre 8 kHz et 32 kHz. Ces réglages détermineront la bande passante utilisée sur le réseau et le retard imposé.

La portée des options de contrôle et opérationnelles de ces unités est bien trop vaste pour qu'il soit possible d'en faire un résumé. Si vous souhaitez obtenir des informations plus précises, veuillez télécharger une copie du manuel, voir le(s) document(s) associé(s).

Bande passant consommée par un seul flux audio, mono-directionnel:

Compression Bande Fréquence Taille de Mode de Temps de Bande Capacité
audio passante d’échantill- paquet récupération de retard passante réseau
audio onnage de voix paquet perdu consommée suggérée (1)
Pour LAN et lignes dédiées:
Non 50Hz - 14kHz 32kHz 128 Silence 0.02 776kb/s >1.5 Mb/s
Non 50Hz - 14kHz 32kHz 128 Redondance 0.93 820kb/s >1.5 Mb/s
Oui 50Hz - 14kHz 32kHz 32 Silence 0.02 392kb/s >1.5 Mb/s
Oui 50Hz - 14kHz 32kHz 32 Redondance 0.93 245kb/s >1.5 Mb/s
Oui 50Hz - 7kHz 16kHz 1024 Silence 1.3 68kb/s 128kb/s
Oui 50Hz - 7kHz 16kHz 1024 Redondance 7.4 10kb/s 128kb/s
Oui 50Hz - 3.4kHz 8kHz 1024 Silence 2.6 34kb/s 64kb/s
Oui 50Hz - 3.4kHz 8kHz 1024 Redondance 15 51kb/s 64kb/s
Pour internet:
Oui 50Hz - 14kHz 32kHz 1024 Silence 0.6 136kb/s >512kb/s
Oui 50Hz - 14kHz 32kHz 1024 Retransmission 30 369kb/s >512kb/s
Oui 50Hz - 7kHz 16kHz 1024 Silence 1.3 68kb/s 128kb/s
Oui 50Hz - 3.4kHz 8kHz 1024 Retransmission 30 92kb/s 128kb/s
Oui 50Hz - 3.4kHz 8kHz 1024 Silence 2.6 34kb/s 64kb/s
Oui 50Hz - 3.4kHz 8kHz 1024 Redondance 15 51kb/s 64kb/s

Note (1): La bande passante suggérée permet des flux audio bi-directionnels; de la bande passante supplémentaire sera nécessaire pour la transmission d’autres signaux de commande.

Caractéristiques techniques:
Entrée audio: Symétrique, isolée par transformateur, -58 dV à 0 dBV, 2 kohms
Sortie audio: Symétrique, isolée par transformateur, impédance de charge minimale de 600 ohms
Réponse en fréquence: 50-14 000 Hz, à une fréquence d’échantillonnage de 32 kHz
Distorsion: 0,3% à 1 kHz, fréquence d’échantillonnage 32 kHz
Entrées de commande: Huit plus masse commune, CC 12 V ouvert, courant de court-circuit 10 mA
Sortie de commande: Huit plus masse commune, sortie à collecteur ouvert, tension de tenue CC 30 V, courant 50 mA maximum
Interface réseau: 10BASE-T/100BASE-TX, auto-négociation
Protocole réseau: TCP/IP, UDP, HTTP, RTP, compatible IPv6
Environnement: 0 à +50 degrés C, moins de 90% d’humidité relative, sans condensation
Alimentation: CC: 24 V, 200 mA
CA: Alimentation optionnelle AD-246, CA 220-230 V, 50/60 Hz
Dimensions: 210 (l) x 46 (h) x 188 (p) mm
Poids: 1,2 kg

Accessoires fournis: CD (Logiciel de configuration/fonctionnement sur PC), connecteurs d’accouplement pour entrée CC, entrée/sortie audio, entrée/sortie de commande.
Accessoires optionnels : Cornières de montage en rack: MB-15B-BK, MB-15B-J, respectivement pour une et deux unités. Alimentation AD-246 avec embase IEC, cordon d’alimentation fourni. Cordon fixe sur le NX-100S.

Note d’utilisation

La puissance et la flexibilité de ces appareils, qui leur permettent de s’adapter à quasiment toute configuration réseau ethernet, entraînent aussi le risque qu’une, ou pire encore, plusieurs unités mal configurées désorganisent un réseau local (LAN) ou étendu (WAN) déjà en service pour des activités informatiques normales. Il est conseillé de consulter un ingénieur réseau ayant une expertise du domaine avant d’utiliser une unité NX-100S hors de son réseau local dédié.

  Description Prix €
H.T.
Ajouter au panier
Livraison
TOA NX-100S ADAPTATEUR AUDIO RESEAU Code stock : 73-002
Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 3‑5 jours ouvrables. Besoin plus rapidement ? Appelez-nous
879,00 €

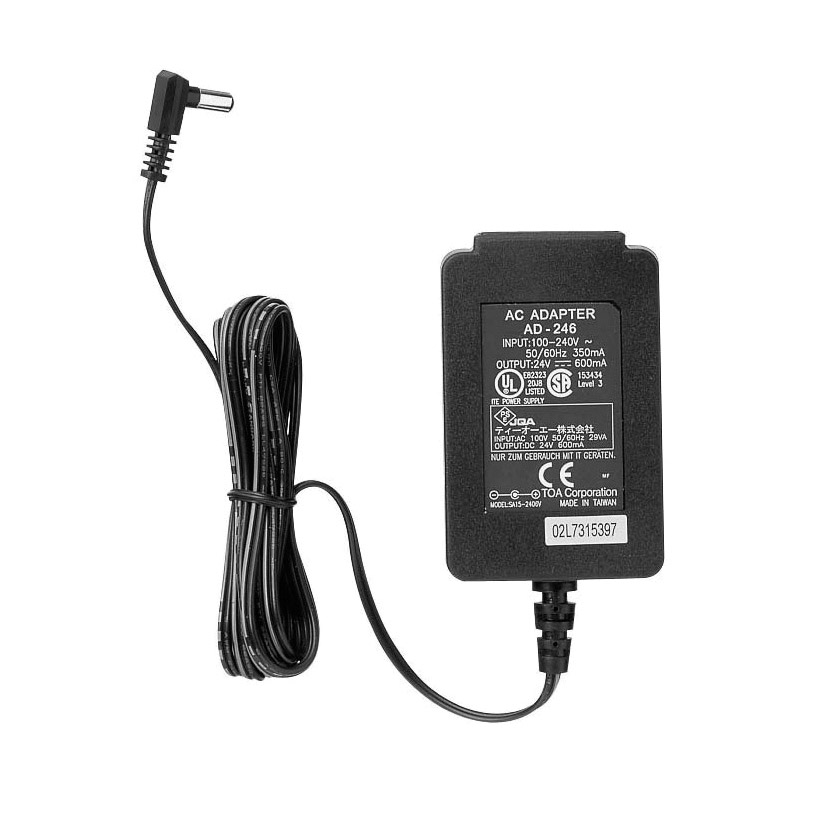

TOA AD-246 ALIMENTATION pour NX-100, PM20-EV, EV-20R Code stock : 73-003
Approvisionnement à validation de commande, disponible sous 2‑3 semaines. Besoin plus rapidement ? Appelez-nous
70,80 €
TOA MB-15B-BK SUPPORT MONTAGE RACK pour 1x NX-100, avec panneau d'obturation, 1U Code stock : 73-004
Approvisionnement à validation de commande, disponible sous 2‑3 semaines. Besoin plus rapidement ? Appelez-nous
36,14 €

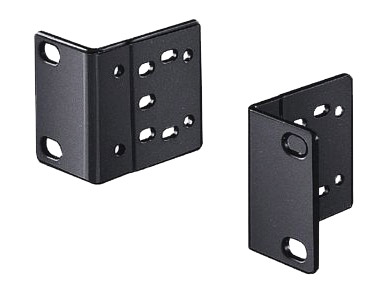

TOA MB-15B-J SUPPORT MONTAGE RACK pour 2x NX-100, avec panneau d'obturation, 1U Code stock : 73-005
Approvisionnement à validation de commande, disponible sous 2‑3 semaines. Besoin plus rapidement ? Appelez-nous
21,69 €
