Boîtes de connexion de TUK prêtes à l'emploi offrant une gamme de solutions de terminaison de profil bas à haute densité.
Séries 200 et 300
Fabriquées en ABS et fournies avec toutes les exigences d'ancrage et d'entrée des câbles. Les boîtes plus grandes peuvent être montées conjointement. Les sections à découper dans les couvercles permettent de dissimuler l'interconnexion des cavaliers tout en conservant un aspect soigné.

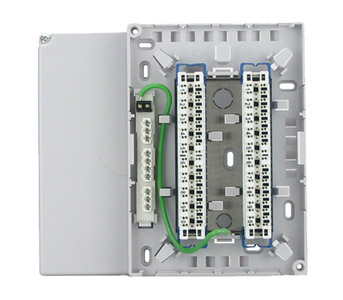

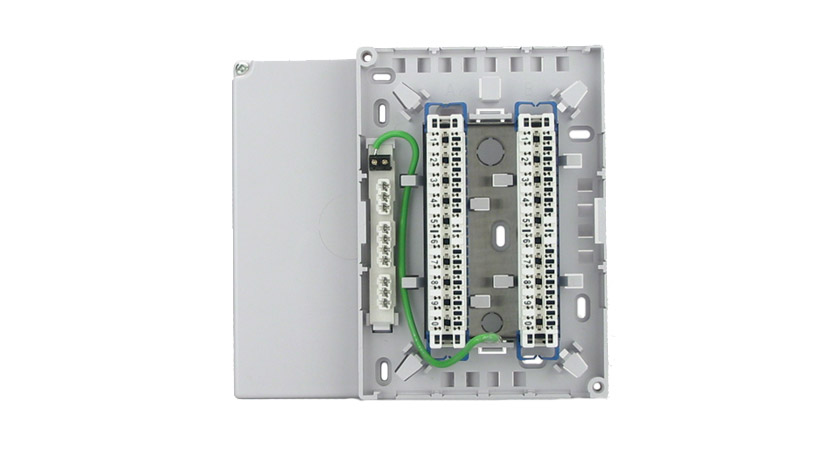

Boîtier de connexion de faible encombrement pour deux modules "déconnexion" TUK 237A-S (20 paires), conducteur de terre, base et capot. Idéal pour brancher des câbles en studio, intercom, en étoile etc.. Dimensions : 170mm x 120mm x 43mm.

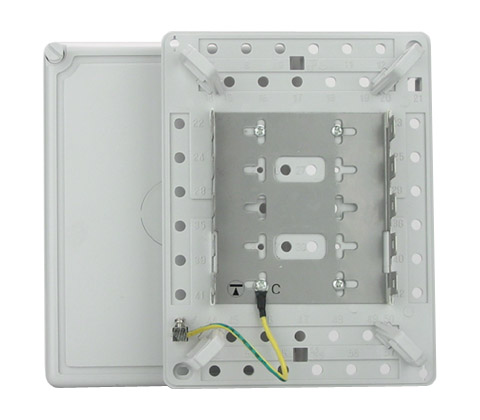

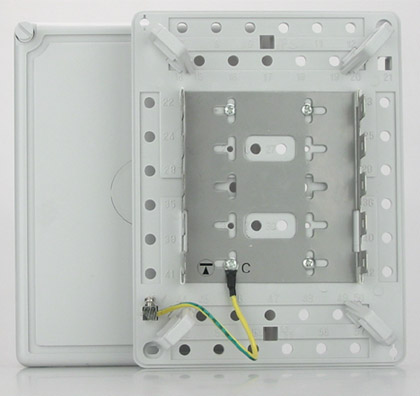

Boîte de connexion légèrement plus grande pour accepter trois modules de taille ABS/237 (non fournis). Dimensions : 159 x 143 x 50mm.
Boîtiers 251A

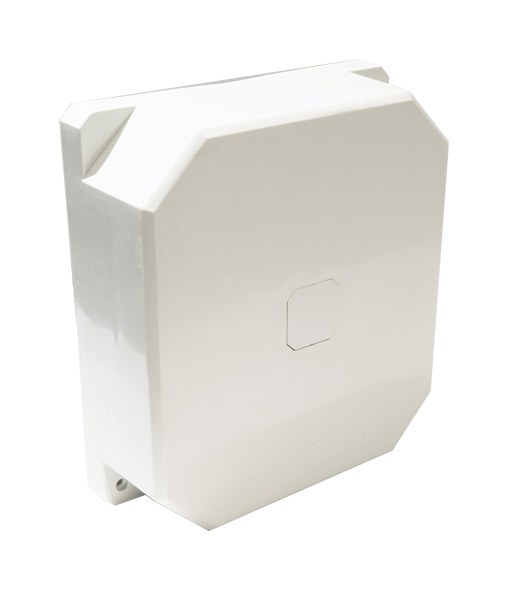

Ce sont des boîtiers de branchement plus grands acceptant cinq modules de taille ABS/237 (non fournis). Les capots ont des flans amovibles et des prédécoupes pour le montage côte-à-côte. La base est dotée d'un bornier de terre à vis et d'anneaux de fixation. Dimensions : 160mm x 210mm x 90mm.

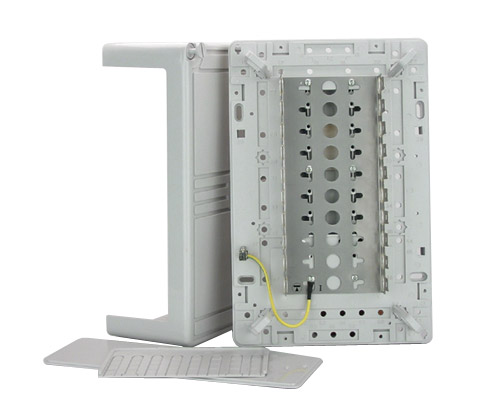

Offre une plus grande capacité de branchements avec support arrière pour monter 10 modules de taille ABS/237 (non fournis), bornier de terre à vis et anneaux de fixation. Le capot vissé à ouverture rapide a des prédécoupes pour relier plusieurs boîtiers entre eux. Convient au branchement de câbles et sorties d'équipements sur des murs, consoles ou dans des zones où la taille de rack 19” n'est pas appropriée. Dimensions : 320mm x 210mm x 120mm.
Série 500
Fabriqué en acier inoxydable. Conçu pour maintenir l'empreinte standard de l'industrie, supportant des modules de déconnexion de 10 paires. Les portes peuvent être entièrement retirées à l'aide de charnières à dégagement rapide et peuvent être inversées pour les applications à ouverture de gauche à droite. Toutes les unités sont fournies avec des anneaux de pontage, un point de mise à la terre fixe et des plaques d'accès flexibles pour les entrées de câbles supérieures et inférieures.

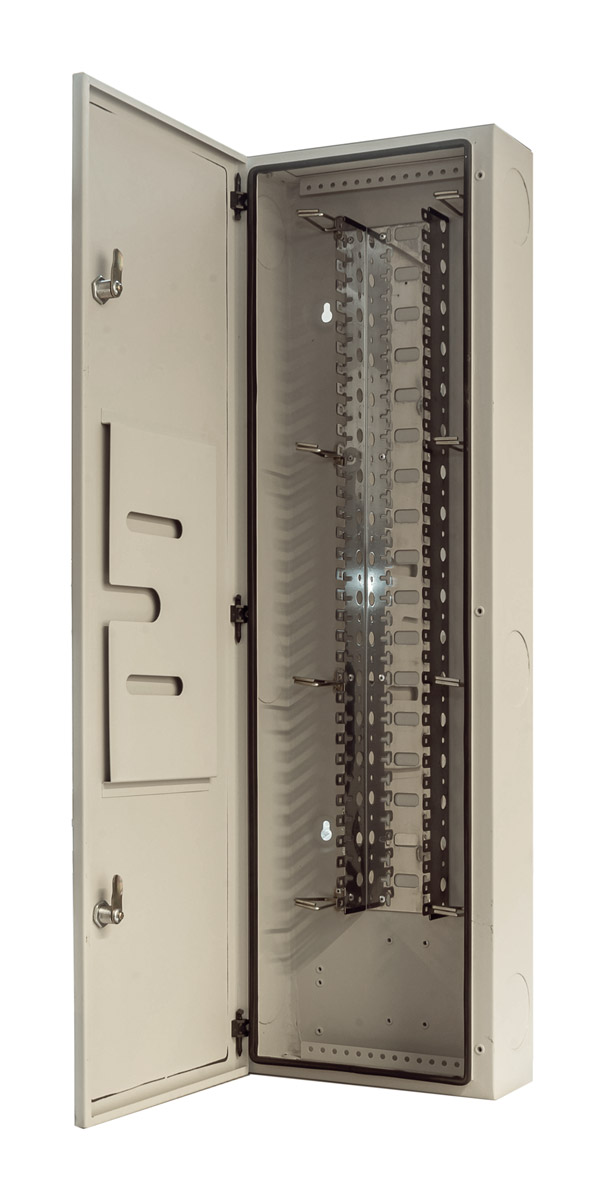

Boîtier de connexion haute densité pouvant recevoir trente-quatre modules de taille ABS/237 (non fournis). Dimensions : 300 x 1000 x 140mm. Poids : 11 kg. Nombre d'anneaux de pontage : 8. Nombre de découpes : 6.

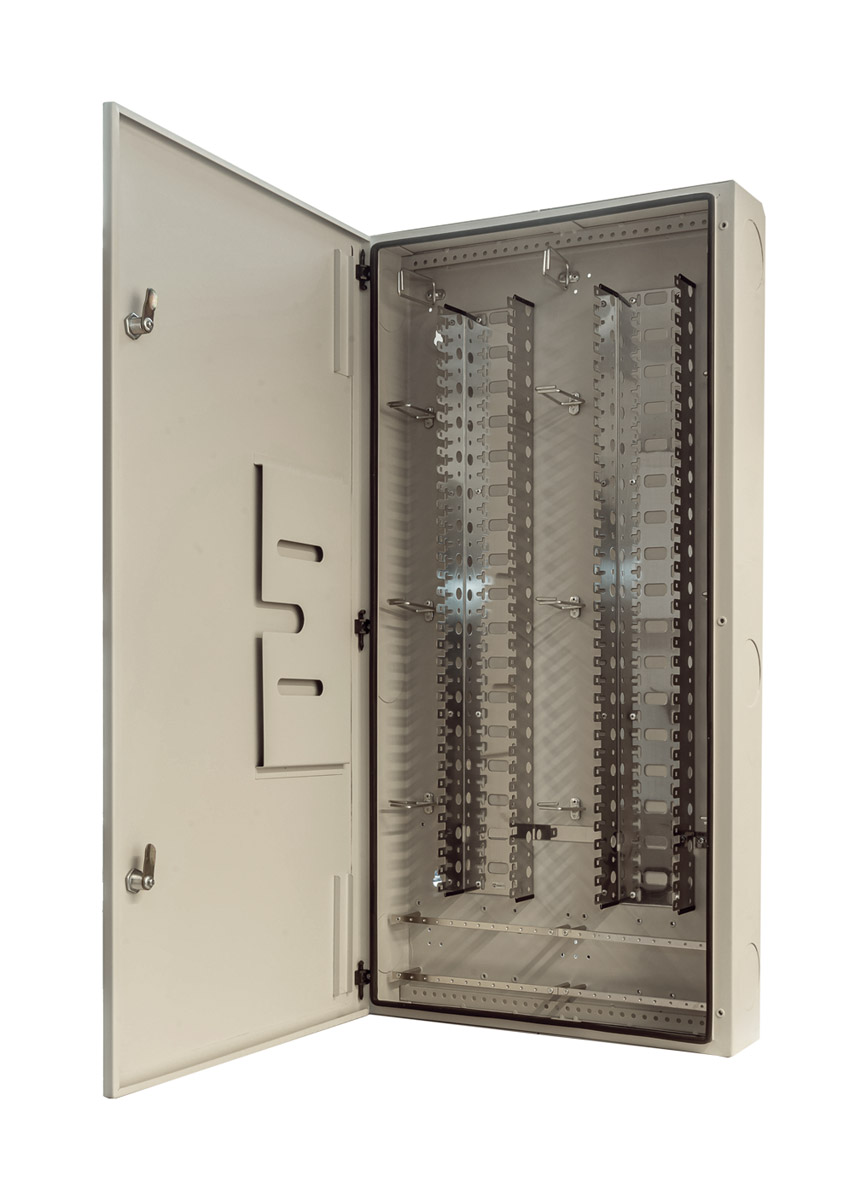

Boîtier de connexion haute densité pouvant recevoir soixante-huit modules de taille ABS/237 (non fournis). Dimensions : 500 x 1000 x 140mm. Poids : 16 kg. Nombre d'anneaux de pontage : 12. Nombre de découpes : 6.
Des modules, voir TUK CONNECT+ - SYSTÈME DE CONNEXION - Modules,
boîtes de connexion, voir TUK CONNECT+ - SYSTÈME DE CONNEXION - Boîtiers de connexion
et châssis de montage, voir TUK CONNECT+ - SYSTÈME DE CONNEXION - Châssis de montage,
sont également proposés.
