BEL STEWART SS-39200-030 FICHE RJ45 Cat6A FTP, blindée, pack de 5

Code stock
46-658
Marque
BEL Stewart
Référence produit
  • SS-39200-030
BEL STEWART SS-39200-030 FICHE RJ45 Cat6A FTP, blindée, pack de 5
BEL STEWART SS-39200-030 FICHE RJ45 Cat6A FTP, blindée, pack de 5

BEL STEWART - CONNECTEURS - RJ45

Bel Stewart est un des principaux fabricants de connecteurs RJ45 de précision. Les versions en stock conviennent à l’emploi avec la plupart des types de câble Cat disponibles au mètre, avec conducteurs massifs (monobrins) ou toronnés. Quand les impératifs de performance augmentent, du Cat5 au Cat6A en passant par le Cat5E et Cat6, les changements de conception du connecteur tiennent principalement à la façon dont est gérée la géométrie du câble, car cela affecte les performances de haut niveau. Pour le Cat5E, une barre de “gestion des fils” (aussi appelée “barre de charge” ou “barre de gestion de câble”) maintient l’ordre des paires derrière les contacts. Pour le Cat6, en plus d’une barre de gestion des fils, il est nécessaire d’ajouter un manchon anti-traction afin d’assurer une pliure minimale du câble, avec la distorsion qui en résulte pour la géométrie de la paire à l’entrée du connecteur.

Les versions Cat5 blindées comprennent une virole sertie sur la tresse et un conducteur de drainage, tous deux repoussés par dessus la gaine externe puis taillés après sertissage.

Les modèles Cat5E sont fournis avec barres de gestion de câble (inserts en plastique à huit trous qui s’enfilent sur les conducteurs pour maintenir l’ordre des paires). Les versions blindées comprennent une virole sertie sur la tresse et un conducteur de drainage, tous deux repoussés par dessus la gaine externe puis taillés après sertissage.

Les modèles Cat6 UTP sont fournis avec barres de gestion des fils plus complexes que celles requises pour le Cat5E et un manchon anti-traction transparent avec couverture de loquet anti-accroc. Le modèle standard convient aux câbles d’un diamètre global de 5,59mm à 5,84mm, le grand modèle pour 6,10mm à 6,35mm.

Les modèles Cat6 FTP sont fournis avec barres de gestion des fils et un manchon anti-traction noir avec couverture de loquet anti-accroc. Le corps du connecteur a un double serre-câble couvrant pour une continuité optimale du blindage. Ils conviennent aux câbles d’un diamètre global de 5,90mm à 6,30mm. Outil de sertissage adapté, réf 55-3219.

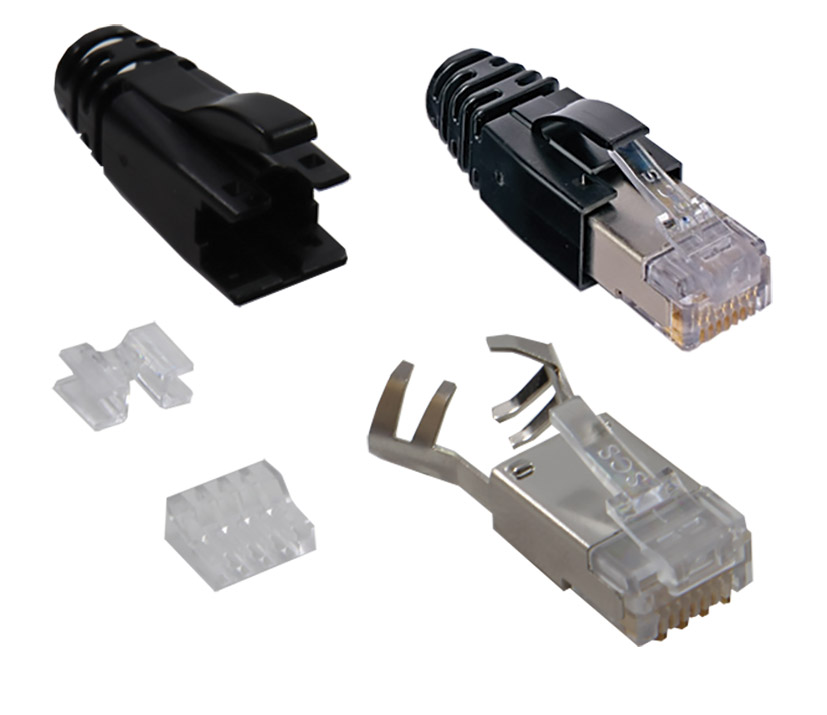

Les Cat6A FTP sont conçu pour une utilisation avec les câbles à conducteur rigide et son fournis avec barres gestionnaires de câbles et guides câbles anti-traction et anti-accro. Le corps du connecteur est doté d'un double serre-câble enveloppant pour un blindage optimal. Ils conviennent aux câbles d'un diamètre global de 8,86mm à 7,48mm (comme le Draka Cat6 U/FTP et S/FTP ainsi que les types Cat6A U/FTP et F/FTP. Outil de sertissage adapté, réf 55-3220.
