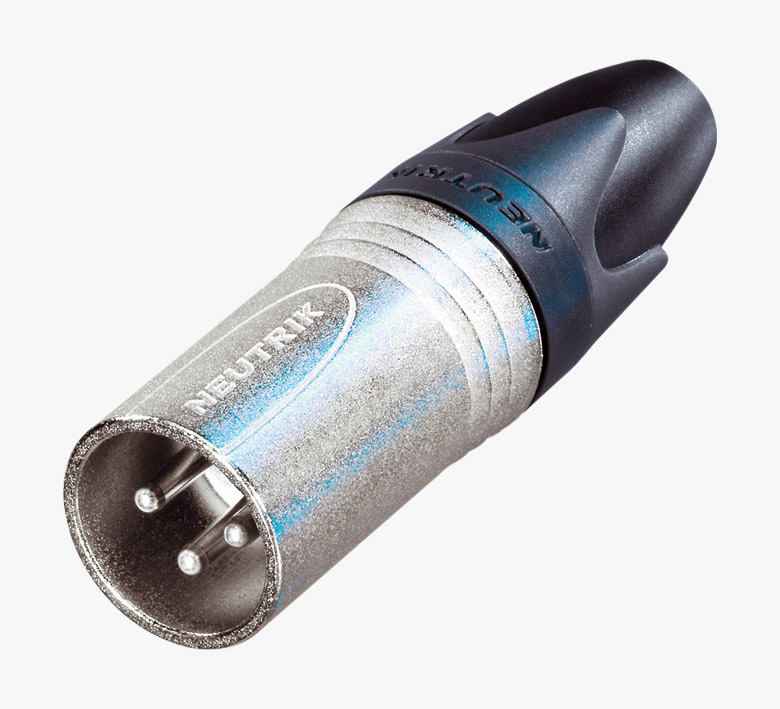

NEUTRIK NC3MXX XLR FICHE mâle, corps nickel, contacts argent

La série Neutrik XX succède au "standard" qu'est le connecteur XLR pour câble de la gamme X. Elle offre plusieurs nouvelles caractéristiques. Elle est disponible en configurations 3, 4, 5, 6 et 7 broches avec contacts en plaqué or ou argent et corps nickel ou noir. Note : La finition noire du corps n'est pas conductrice. Pour les applications où le boîtier XLR doit être conducteur, veuillez utiliser les versions nickelées.

Les quatre pièces avec pas de vis constituant ces connecteurs sont faciles à assembler. Le bloc de contact est en plastique dur (polyamide) et s'insère par l'arrière du corps. Les contacts femelles ont une conception unique en cage avec sept ressorts de contact indépendants pour une faible résistance de contact et une intégrité élevée. Ils incorporent un rempart de soudure pour empêcher la soudure de couler dans la zone des contacts correspondants. Le connecteur femelle a un loquet métallique solide amélioré, plus grand et plus facile à manipuler, ainsi que de nouveaux contacts de masse à ressort supplémentaire pour une meilleure continuité de la masse du corps. Le mâle a une encoche de verrouillage améliorée pour une rétention plus sûre du connecteur correspondant. La conception du mandrin Neutrik donne un serrage solide avec tous les câbles de 3,5 à 8,0 mm de diamètre et offre maintenant une plus grande résistance à la traction. Un crochet amélioré aide à prévenir l'ouverture accidentelle du guide câble durant l'emploi. Des serre-câbles avec guide câble en polyuréthane protègent le cables des contraintes de torsion. Pour les plus gros câbles,de 8.0mm à 10mm de diamètre, une autre version est proposée. Elle est dotée d'un plus grand guide-câble et d'un manchon anti-traction spécial. Voir NEUTRIK - Série XX 14 - Connecteurs - XLR - Fiches

Des serre-câbles de couleur moulés pour l'identification (gamme BXX) sont disponibles - voir Neutrik - Série XX - Manchons anti-traction - Pour XLR. Des bagues de couleur sont également disponibles - voir Neutrik - Série XX - Bagues - Pour XLR.

Note de commande :

Les références sans suffixe indiquent une coque nickelée, avec contacts plaqué argent (modèle standard). Les références avec suffixe BAG indiquent une coque noire, avec contacts argentés. Note : La finition noire du corps n'est pas conductrice. Pour les applications où le boîtier XLR doit être conducteur, veuillez utiliser les versions nickelées.

Les références avec suffixe WOB indiquent que le connecteur est fourni sans passe-câble, qui doit être commandé séparément si nécessaire.

Les connecteurs de série XX sont normalement livrés non assemblés, en sachet plastique individuels. Toutefois les modèles à 3 broches sont également disponibles en vrac par paquets de 100, pour accélérer le montage.
