EMO E617 PANNEAU DE DISTRIBUTION SECTEUR

Code stock
42-617
Marque
EMO
Référence produit
  • E617
EMO E617 PANNEAU DE DISTRIBUTION SECTEUR
EMO E617 PANNEAU DE DISTRIBUTION SECTEUREMO E617 PANNEAU DE DISTRIBUTION SECTEUREMO E617 PANNEAU DE DISTRIBUTION SECTEUREMO E617 PANNEAU DE DISTRIBUTION SECTEUR

EMO - PANNEAUX DE DISTRIBUTION ÉLECTRIQUE

Cette gamme de panneaux à installer en rack 1U et 2U et de boîtes de sol a été spécialement conçue par Canford afin d'offrir une solution polyvalente, robuste et sûre permettant l'alimentation d'appareils variés. Ils sont plus couramment utilisés dans les racks mobiles et les flight cases pour des installations temporaires dans le domaine du spectacle vivant, y compris le théâtre, les systèmes de tournée, l'enregistrement sur lieux de tournage et la diffusion extérieure, bien que leur conception et leur configuration uniques les rendent également adaptés à de nombreuses installations fixes.

Modèles 1U (E611, E612, E613, E614, E615)

Un choix d'options de connecteurs d'entrée et de sortie Powercon IEC verrouillables 20A, Powercon TOP 16A et 10A, logés dans un boîtier compact et robuste en acier 1U pour les applications 'nomades' pour lesquelles la taille et le poids sont des facteurs primordiaux.

Tous les modèles sont équipés d'indicateurs LED "feux tricolores" indiquant l'état de présence de l'alimentation, de la présence de la terre et de la défaillance du neutre, qui peuvent être désactivés par un interrupteur à bascule pour une utilisation en faible lumière sur scène et afin de permettre un test PAT. Tous les connecteurs de sortie sont câblés via des disjoncteurs thermiques à maximum de courant. Les points de mise à la terre à l'arrière de tous les modèles sont équipés de série de points de masse. Boîtier arrière en acier de 100 mm de profondeur.

Code stock Modèle Entree Face avant Face arrière
42-611 E611 Powercon 20A /sortie boucle 2 x 20A Powercon, 10 x 10A IEC Lock,
disjoncteurs thermiques à maximum de courant 10A & 20A 3 x 20A Powercon
42-612 E612 Powercon 16A /sortie boucle 4 x Powercon TOP 16A 6 x 10A IEC Lock,
disjoncteurs thermiques à maximum de courant 10A & 20A 4 x Powercon TOP 16A
42-613 E613 Powercon TOP 16A /sortie boucle 4 x Powercon TOP 16A 8 x Powercon TOP 16A
disjoncteur thermique à maximum de courant 20A
42-614 E614 Powercon 20A /sortie boucle 4 x Powercon 20A 6 x IEC Lock 10A
disjoncteur thermique à maximum de courant 20A & 10A 4 x Powercon 20A
42-615 E615 Powercon 20A /sortie boucle 4 x Powercon 20A 12 x Powercon 20A
disjoncteur thermique à maximum de courant 20A

Modèles 2U 16A (E616, E617, E671, E672)

Ces unités 2U sont logées dans un boîtier en acier massif et sont équipées d'une entrée CEEform de 16A pour l'alimentation électrique et d'une sortie boucle câblée directement pour le branchement d'autres panneaux supplémentaires, ce qui permet d'alimenter plusieurs racks mobiles à partir d'une seule source. Il est également possible d'alimenter en courant des répartiteurs adaptés.

Une caractéristique unique des versions 1A est l'encoche au-dessus du connecteur d'entrée permettant au capuchon à ressort de la prise CEE du câble de s'insérer dans le panneau, évitant ainsi toute interférence avec l'équipement situé au-dessus et offrant ainsi un dispositif de verrouillage sécurisant le branchement.

Les sorties sont présentées sur prises UK BS1363 13A ou sur un panaché de prises UK BS1363 13A et IEC verrouillables 10A.

Tous les modèles sont équipés d'indicateurs LED "feux tricolores" qui indiquent l'état de présence de l'alimentation, de la présence de la terre et de la défaillance du neutre, pouvant être désactivés par un interrupteur à bascule pour une utilisation en faible lumière sur scène et également de permettre un test PAT. Les prises de courant de 13A BS1363 sont disposées de manière à éviter que les cordons d'alimentation n'interfèrent avec le matériel adjacent. Elles permettent également l'utilisation de blocs d'alimentation enfichables. Tous les connecteurs de sortie sont câblés via des disjoncteurs thermiques à maximum de courant. Les points de mise à la terre à l'arrière de tous les modèles sont équipés de série de points de masse. Boîtier arrière en acier de 100 mm de profondeur.

Code stock Modèle Entree Face avant Face arrière
42-616 E616 CEEform 16A /sortie boucle 3 x UK 13A, 6 x UK 13A
disjoncteur thermique à maximum de courant 15A -

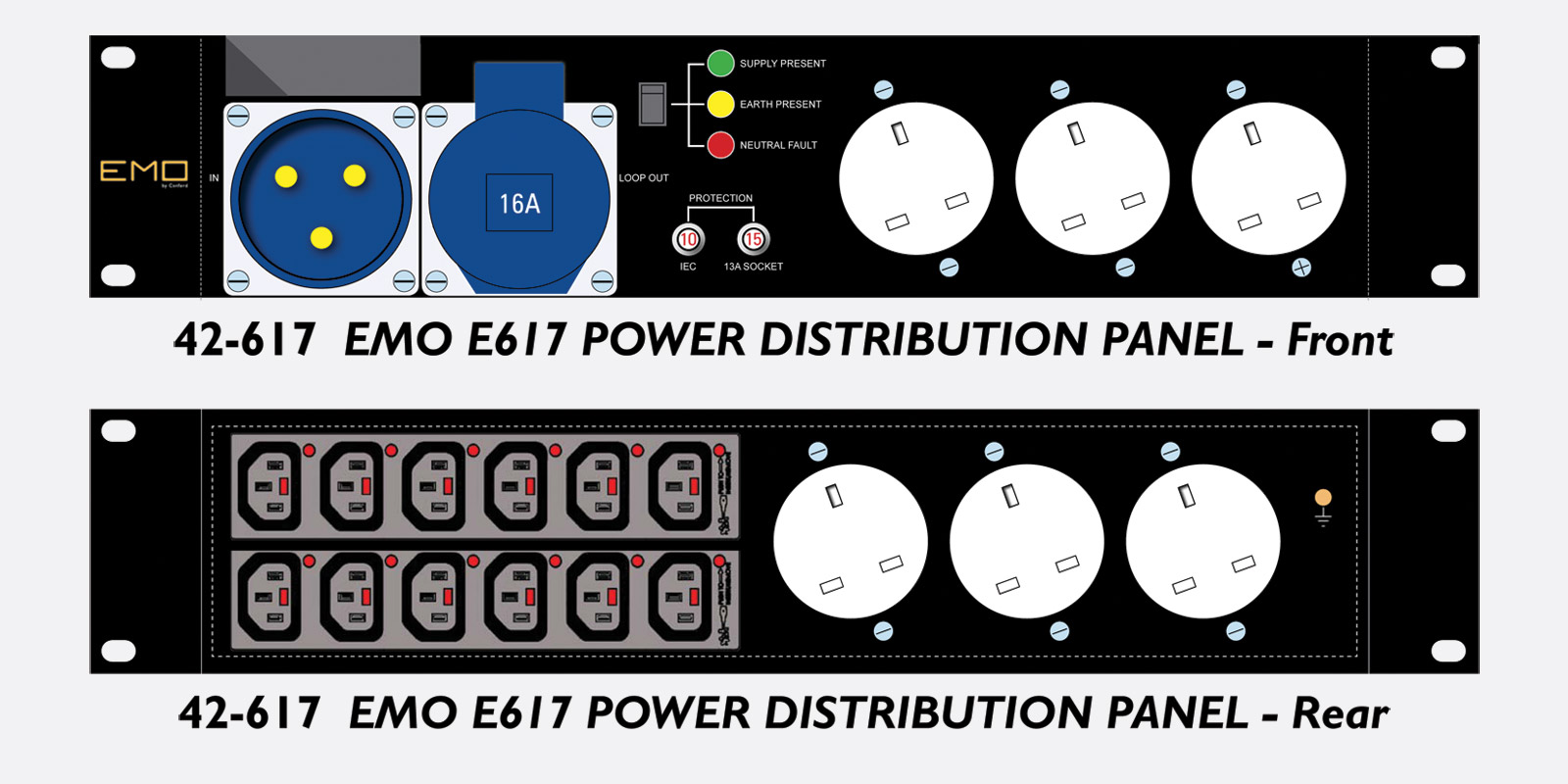

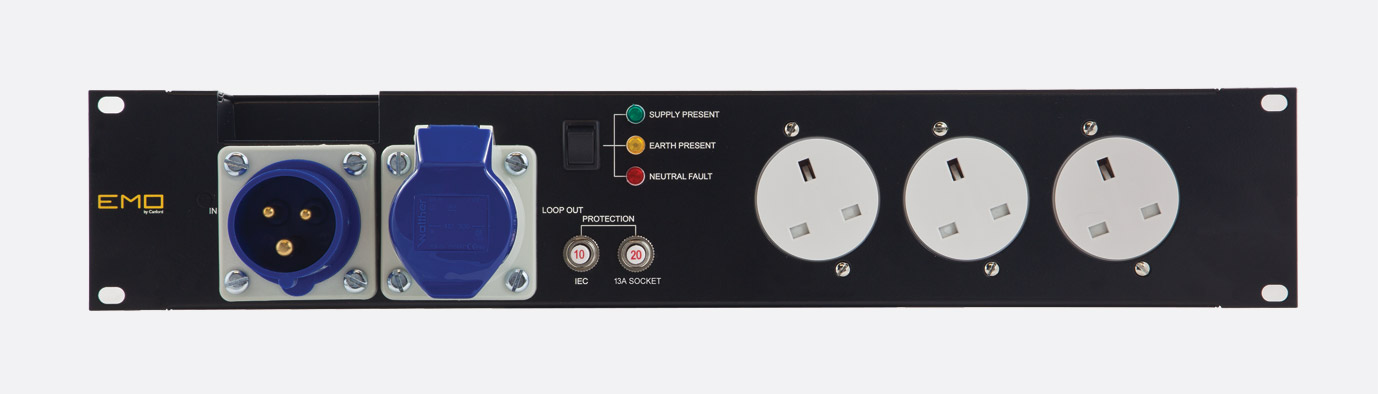

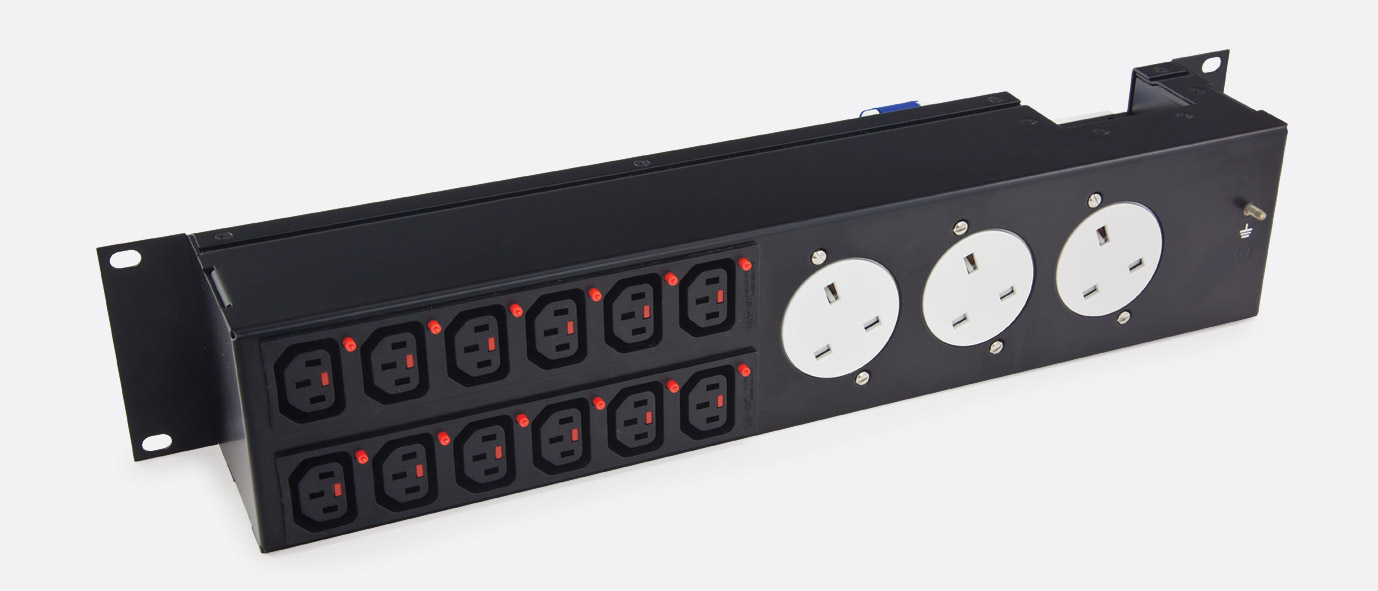

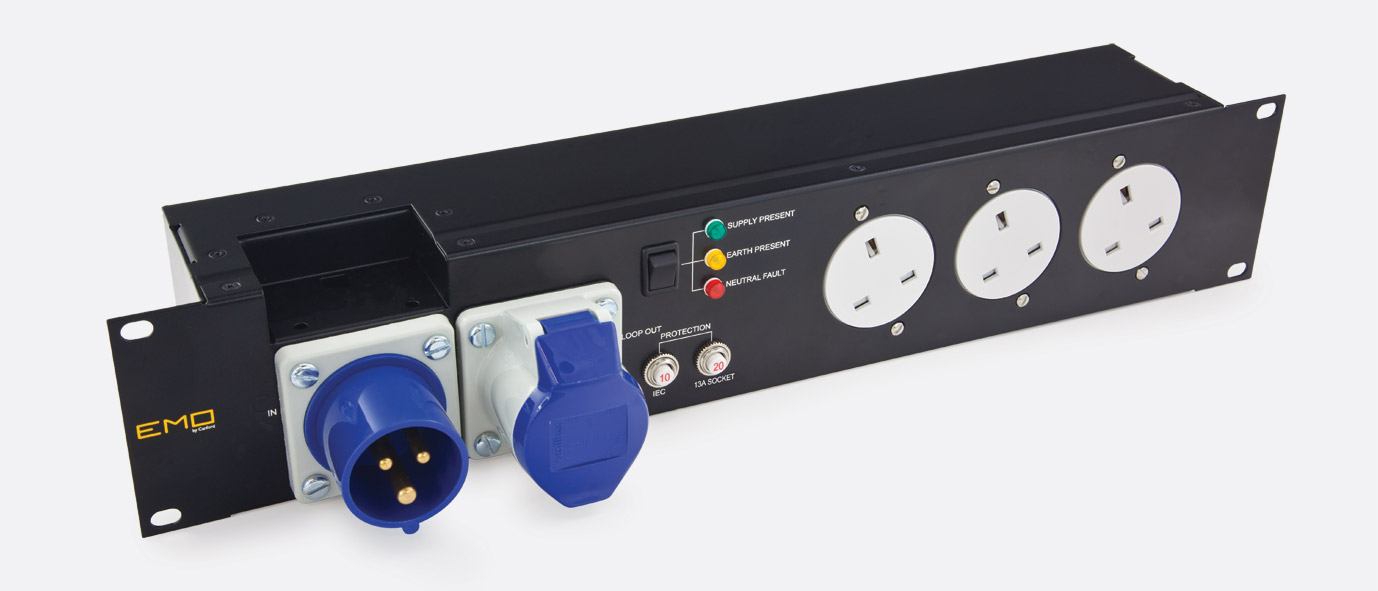

42-617 E617 CEEform 16A /sortie boucle 3 x UK 13A, 12 x 10A IEC Lock,
disjoncteur thermique à maximum de courant 10A & 15A 3 x UK 13A
42-671 E671 CEEform 16A /sortie boucle 3 x Shuko 16A, 6 x Shuko 16A
disjoncteur thermique à maximum de courant 15A
42-672 E672 CEEform 16A /sortie boucle 3 x Shuko 16A, 12 x 10A IEC Lock,
disjoncteur thermique à maximum de courant 15A 3 x Shuko 16A

Modèle 2U 32A (E618, E673)

Très similaire en design et en fonction aux versions 16A, le modèle E618 32A est conçu pour être utilisé avec des équipements plus puissants tels que des amplificateurs. Le panneau avant est équipé d'une entrée CEEform de 32A et d'une sortie de boucle directement câblée, de 2 sorties Powercon 20A et d'une sortie UK 13A, ainsi que de disjoncteurs thermiques à maximum de courant et d'indicateurs LED d'état de puissance "feux de signalisation" comme pour les modèles 16A.

Le panneau arrière offre 12 sorties IEC de 10A verrouillables protégées contre les surintensités avec une limite de courant totale de 10A, plus 12 sorties Powercon de 20A protégées contre les surintensités avec une limite de courant totale de 20A. Boîtier arrière en acier de 100 mm de profondeur.

La version 32A, avec entrée droite et sortie en boucle, dispose du loquet sur le réceptacle d'entrée.

Modèle Entrée Face avant Face arrière
42-618 E618 CEEform 32A /sortie boucle 1 x UK 13A, 2 x 20A Powercon, 10A, 12 x 10A IEC Lock,
disjoncteur thermique à maximum de courant 15A & 20A 12 x 20A Powercon
42-673 E673 CEEform 32A /sortie boucle 1 x Shuko 16A, 2 x 20A Powercon, 12 x 10A IEC Lock,
disjoncteur thermique à maximum de courant 15A & 20A 12 x 20A Powercon
