RDL SF-RA1 ADAPTATEUR POUR RACK 19 pouces, 1U, pour modules SysFlex

SF-DN4 – Deux entrées numériques vers réseau DANTE

Ce module fait l'interface de deux sources audio numériques stéréo à deux canaux vers un réseau DANTE, le signal restant tout le long dans le domaine numérique jusqu'à la sortie du réseau DANTE. Il sélectionne automatiquement le premier signal valable sur un des trois connecteurs disponibles pour chaque connexion. Ce dernier est alors décodé, recklocké puis injecté dans le réseau DANTE.

Entrées : deux jeux de trois connecteurs sur panneau avant (XLR femelle symétrique pour AES/EBU ; RCA (phono) et optique pour S/SPDIF). Chaque jeu a un indicateur "Lock" correspondant, témoignant des entrées valides. Une LED indique la validité de l'alimentation ainsi que la synchronisation au réseau DANTE.

Fréquences d’échantillonnage d'entrée : 44,1kHz à 192kHz. Fréquences d’échantillonnage DANTE : 44,1 kHz, 48 kHz, 88,2 kHz, 96kHz, sélectionnable. Largeur du module 110,5mm.

SF-UN1 – Une entrée USB vers réseau DANTE

Ce module convertit une source audio stéréo numérique USB en deux canaux audio réseau DANTE. Il détecte automatiquement une entrée USB valide, qui est alors décodée, recklockée puis injectée sur le réseau en fournissant une conversion de fréquences d'échantillonnage automatique.
Entrée : une prise USB type B sur panneau avant. Une LED indique la validité de l'alimentation ainsi que la synchronisation au réseau DANTE.

Fréquences d’échantillonnage d'entrée USB : 32kHz, 44,1kHz et 48kHz. Fréquences d’échantillonnage DANTE : 44,1 kHz, 48 kHz, 88,2 kHz, 96kHz, sélectionnable. Largeur du module 73,7mm.

SF-XMN4 – Quatre entrées micro vers réseau DANTE

Ce module peut envoyer quatre signaux microphones, dynamiques ou condensateurs, vers le réseau DANTE en utilisant une conversion analogique vers numérique haute résolution 24 bits.

Entrées : sur panneau avant 4x XLR3 femelle avec sélecteur de gain pour microphones dynamiques ou condensateurs,40dB, 48dB ou 62dB, et deux témoins de niveau LED qui facilitent le réglage de la plage de gain optimale. Une alimentation fantôme 48V est disponible pour chaque entrée micro. Une LED indique la validité de l'alimentation ainsi que la synchronisation au réseau DANTE.

Niveau d'entrée : -36/-44/-58dBu, Low/Medium/High, pour +4dBu/-20dBFS; -16/-24/-38dBu, Low/Medium/High, maximum. Impédance d'entrée : plus que 2.5k ohms. CMRR : mieux que 65dB, 50Hz à 120Hz. Alimentation fantôme : P48, 48V DC, IEC 61938: 2013. Réponse : 20Hz à 20kHz, +/- 0.5dB. Bruit : -130dBu EIN à gain 62dB, -132dBu pondéré A ; -72/-72/-68dB, Low/Medium/High, en référence à -20dBFS, 20Hz à 20 kHz. Distorsion : mieux que 0.1% THD+N:, 20Hz à 20kHz, +4dBu/-20dBFS; .015%THD+N: à 1kHz. Diaphonie : sous le seuil de bruit, 20Hz à 20kHz au niveau opérationnel, toute entrée vers toute entrée, gain micro maximum. La largeur de ce module est de 110.5mm.

SF-BNC2 - Bidirectionnel – Audio stéréo asymétrique vers et à partir du réseau DANTE

Ce module interface deux entrées analogiques vers deux canaux Dante et deux canaux supplémentaires DANTE vers deux sorties audio analogique.

Entrées : deux RCA (phono) et jack stéréo 3,5mm sur panneau avant pour les entrées audio. Chaque entrée fournit un niveau audio réseau numérique de -20dBFS pour une entrée asymétrique -10dBV. Une LED indique la validité de l'alimentation ainsi que la synchronisation à une horloge mère.

Sorties : deux RCA (phono) et jack stéréo 3,5mm sur panneau avant pour les sortie audio asymétrique. Chaque sortie fournit un signal asymétrique de -10dBV pour un niveau audio réseau numérique de -20dBFS.

Entrées niveau ligne vers interface réseau : -10dBV nominale pour +4dBu/-20dB FS; +10dBV maximum; 15k ohms. Réponse : 20Hz à 20kHz +/- 0.5dB. Bruit : supérieur à 80dB sous -20dB FS, 20Hz à 20kHz). Distorsion : inférieure à 0.05% THD+N, 20Hz à 20kHz, -20dB FS; 0.02% à 1kHz. Diaphonie : supérieure à -85dB, G dans D, D dans G, 20Hz à 20 kHz. Réserve dynamique : 20dB. Interface réseau vers sorties niveau ligne : -10dBV nominal, +10dBV maximum. Impédance de sortie : 40ohms. Réponse : 20Hz à 20kHz +/- 0.5dB. Distorsion : inférieure à 0.1% THD+N. Bruit : supérieur à -75dB spis -10dBV. Diaphonie : inférieure à -70dB, 20Hz à 20kHz. Réserve dynamique : 20dB au-dessus de -10dBV. Largeur du module 73,7mm.

SF-ND2 – Réseau DANTE vers une sortie numérique

Ce module convertit deux canaux au format DANTE en une sortie audio numérique à deux canaux.

Sorties : connecteur XLR mâle 3 points isolé par transformateur pour la connexion AES/EBU, une RCA (phono) et une optique pour la SPDIF. Un commutateur permet de régler la sortie en "AES/EBU" ou "S/PDIF" afin de définir le jack de sortie, l'alimentation et la conversion du format de données appropriés. Une LED indique la validité de l'alimentation ainsi que la synchronisation au réseau DANTE. Largeur du module 73,7mm.

SF-NH1 – Réseau DANTE vers sortie casque stéréo

Ce module convertit deux canaux au format Dante en une sortie casque stéréo avec contrôle de volume sur le panneau avant.

Sortie : prise jack 3,5mm avec contrôle rotatif de volume. Une LED indique la validité de l'alimentation ainsi que la synchronisation à une horloge maîtresse..

Sortie : 0dB FS = 150 mW dans 100ohms, maximum. Impédance de sortie : inférieure à 50ohms. Réponse : 20Hz à 20kHz +/- 0.5dB. Distorsion: supérieure à 0.05% THD+N, 20Hz à 20kHz, -20dBFS; 0.015% à 1 kHz. Bruit : -75dB, sous -20dBFS; -95, sous 0dBFS. Diaphonie : supérieure à -80dB, 1 kHz, -20dBFS. Réserve dynamique : 20dB, au-dessus de -20dBFS. Largeur du module 73,7mm.

SF-NL2 – Réseau DANTE vers deux sorties analogiques

Ce module convertit deux canaux au format en deux sorties audio symétrique niveau ligne sur connecteurs XLR. Chaque canal fournit un signal audio symétrique +4dBu pour un niveau audio numérique de -20dBFS. Chaque sortie est dotée d'un commutateur afin d’être réglée en mode niveau ligne ou atténuée de 50dB au niveau micro.

Sortie : deux XLR mâle 3 pts, chacun avec commutateur à deux positions, "Mic" et "Line". Une LED indique la validité de l'alimentation ainsi que la synchronisation à une horloge maîtresse.

Niveau en sortie : +4dBu, niveau ligne nominal, symétrique ou -45dBu, niveau micro nominal, dans 150 ohms. Niveau ligne max. : +24dBu. Impédance en sortie : inférieure à 100 ohms. Réponse : 20Hz à 20kHz +/- 0.5dB. Distorsion : inférieure à 0.1% THD+N, 20Hz à 20kHz,+4dBu/-20dBFS; 0.015% à 1 kHz. Bruit : meilleur que -75dB sous +4dBu; -95 sous +24dBu. Diaphonie : sous le niveau de bruit, 1kHz, sortie à sortie ; inférieure à -60dB, 20 kHz. Réserve dynamique : 20dB au-dessus de +4dBu/-20dBFS.

SF-NP16E - Réseau Dante vers sortie amplificateur mono 16W

Ce module amplificateur à tension constante convertit une entrée réseau Dante vers une sortie amplifiée afin de convenir à des haut-parleurs ligne 70V ou 100V. Une LED à l'avant s'allume lorsque le module est alimenté par l'alimentation externe fournie et branchée via la prise coaxiale à l'arrière. Le module est équipé d'une protection thermale et anti-court-circuit en sortie. Les étages en sortie de Classe D haut efficacité, produisent très peu de chaleur pour tous les niveaux de modulations vocales ou musicales.

Sorties : le panneau avant présente une borne détachable pour une sortie symétrique vers deux haut-parleurs. Une LED indique la validité de l'alimentation ainsi que la synchronisation à une horloge maîtresse.

Réponse : 50Hz à 20kHz +0,-3dB. Distorsion : moins que 1% THD+N, 1kHz. Bruit : moins que -90dB, sous la puissance maximale ; moins que -80dB, sous 1/8 de la puissance.

SF-NP35E - Réseau Dante vers sortie amplificateur mono 35W

Similaire au SF-NP16E mais avec une puissance constante de 35W vers systèmes ligne 70V ou 100V.

SF-NP50A - Réseau Dante vers sortie amplificateur mono DANTE 50W

Similaire au SF-NP16E mais avec une puissance constante de 50W vers systèmes ligne 70V ou 100V. Il présente également un système d'atténuation automatique contrôlable via réseau ou par une entrée analogique commutée avec possibilité de sélectionner la position 'off' ou 'atténuation -25dB'.

SF-NP40D – Réseau Dante vers sorties amplificateur stéréo 40W

Ce module convertit deux canaux au format DANTE vers deux sorties amplificateur pour haut-parleurs 4 ou 8 ohms. Une LED sur le panneau avant indique la mise sous tension via l'alimentation externe branchée sur l'entrée coaxiale sur le panneau arrière. Le module est équipé de protections thermiques et contre les courts circuits en sortie. Le fonctionnement à haut rendement en Classe D produit une chaleur minimale dans tous les niveaux de modulation de voix ou de musique normalement rencontrés.

Sorties : bornier détachable sur panneau avant fournissant une sortie symétrique pour deux haut-parleurs. Un commutateur permet la sélection de 4 ohms ou 8 ohms. Une LED indique la validité de l'alimentation ainsi que la synchronisation au réseau DANTE.

Chaque sortie fournit 20 watts dans 8 ohms pour un niveau audio réseau numérique de 8dBFS. Niveau de sortie : 0dBFS = 20W dans 8ohms par canal; 15W dans 4ohms, maximum. Impédance de charge : 4 ou 8 ohms, sélectionnable. Réponse : 20Hz à 20kHz +0,-6dB. Distorsion: inférieure à 0.1% THD+N, 20Hz à 20kHz,+4dBu/-20dBFS; 0.015% à 1kHz. Bruit : supérieur à -80dB, sous 20W vers 8 ohms. Diaphonie : supérieure à -75dB, 1kHz, sortie à sortie. Réserve dynamique : 20dB au-dessus de -20dBFS. Largeur du module 92.2mm.

SF-PA50A - Mono 50W, entrée sur borne

Cet amplificateur 50W convertit une entrée analogique mono ou stéréo vers une sortie à tension constante de 50W vers des systèmes 70V ou 100V. Un VCA interne peut être utilisé pour régler la puissance de sortie de l'amplificateur. L'entrée est présentée sur une borne symétrique ou sur une prise jack 3,5mm. Le reste de la connectique est sur bornes amovibles.

Niveau d'entrée symétrique : +4dBu, nominal, -10dBu, minimum; +25dBu, maximum. Niveau d'entrée asymétrique : -10dBV, nominal; -25dBV, minimum; +10dBV, maximum. Réponse : 50Hz à 20kHz +0,-3dB. Distorsion : moins que 1% THD+N, 1kHz. Bruit : moins que -90dB, sous la puissance maximale ; moins que -80dB, sous 1/8 de la puissance.

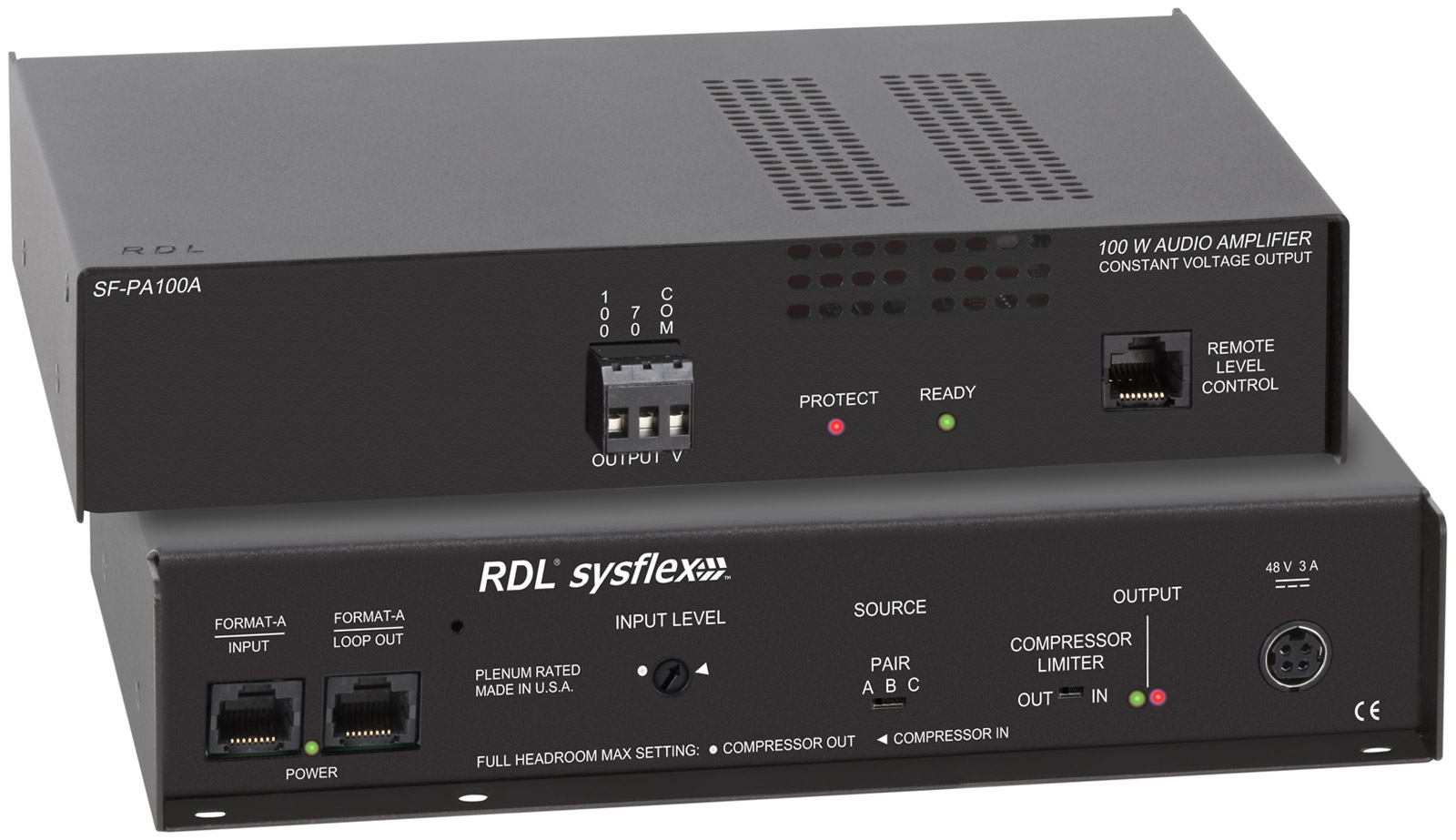

SF-PA100A - Mono 100W, entrée Format-A

Le SF-PA100A peut recevoir jusqu'à trois canaux audio au moyen d'un connecteur RJ45 de type A. Un sélecteur achemine le signal audio de la paire A, de la paire B ou de la paire C vers l'amplificateur, qui fournit une sortie amplifiée à tension constante de 70 V ou 100 V. Avec un réglage de gain normal, la sortie délivre 100 watts pour un niveau audio de +22 dBu. Les trois paires en Format-A sont transmises à la prise "Loop Out" afin d'alimenter des amplificateurs supplémentaires ou d'autres récepteurs en Format-A. Le gain d'entrée peut être réglé par l'installateur à l'aide d'un potentiomètre à un tour situé sur le panneau arrière, associé à un vumètre à double LED calibré à 10 dB en dessous de la puissance de sortie maximale. Le SF-PA100A est équipé pour fonctionner à partir d'une alimentation externe de 48 Vcc fournie.

Réponse : 50 Hz à 20 kHz +0, -3 dB. Distorsion : inférieure à 1 % THD+N, 1 kHz. Bruit : inférieur à -85 dB, en dessous de la puissance maximale ; inférieur à -75 dB, en dessous de 1/8 de la puissance. Dimensions (H x L x P) : 42,7 x 221,2 x 198,1 mm. Poids : 2,07 kg

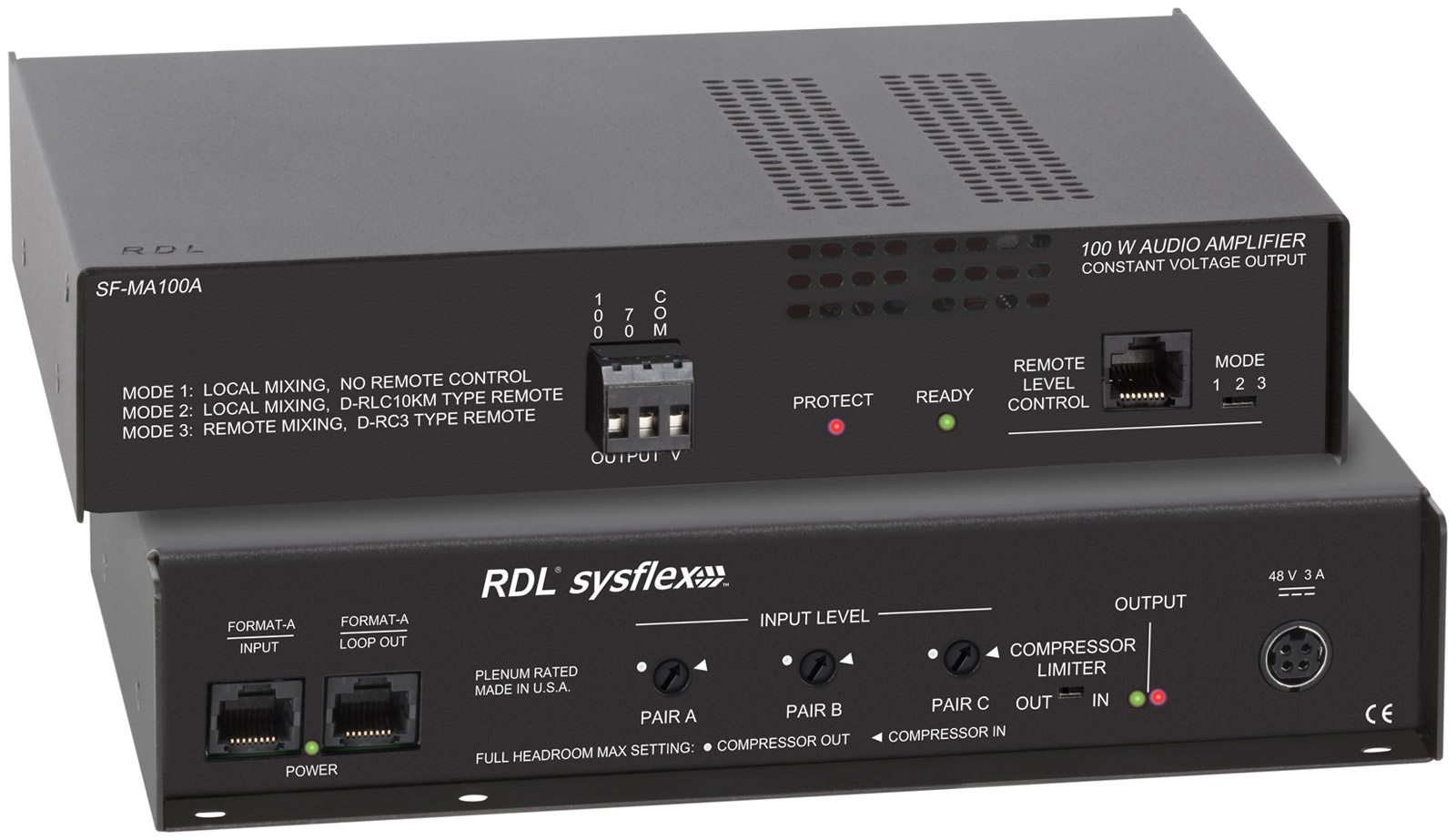

SF-MA100A - Mono 100W, entrée Format-A

Le SF-MA100A est un amplificateur de puissance audio qui reçoit trois canaux audio au moyen d'un connecteur RJ45 de type A. Les trois entrées sont mixées soit à l'aide des trois potentiomètres situés sur le panneau arrière, soit à distance à l'aide des trois potentiomètres de la télécommande en option. Le mode de commande (local ou à distance) est défini par le commutateur "Mode" situé sur le panneau arrière. Si le mélangeur est commandé à distance, les potentiomètres du panneau arrière permettent de régler le gain maximal appliqué à chaque entrée. Le gain d'entrée est réglé par l'installateur à l'aide des potentiomètres à un tour situés sur le panneau arrière, associés à un vumètre à double LED calibré à 10 dB en dessous de la puissance de sortie maximale. Le SF-MA100A est équipé de VCA internes permettant de régler les niveaux d'entrée du mélangeur ou le niveau de sortie de l'amplificateur. Le SF-MA100A est conçu pour fonctionner à partir d'une alimentation externe de 48 Vcc fournie.

Réponse : 50 Hz à 20 kHz +0, -3 dB. Distorsion : inférieure à 1 % THD+N, 1 kHz. Bruit : inférieur à -85 dB, en dessous de la puissance maximale ; inférieur à -75 dB, en dessous de 1/8 de la puissance. Dimensions (H x L x P) : 42,7 x 221,2 x 198,1 mm. Poids : 2,07 kg

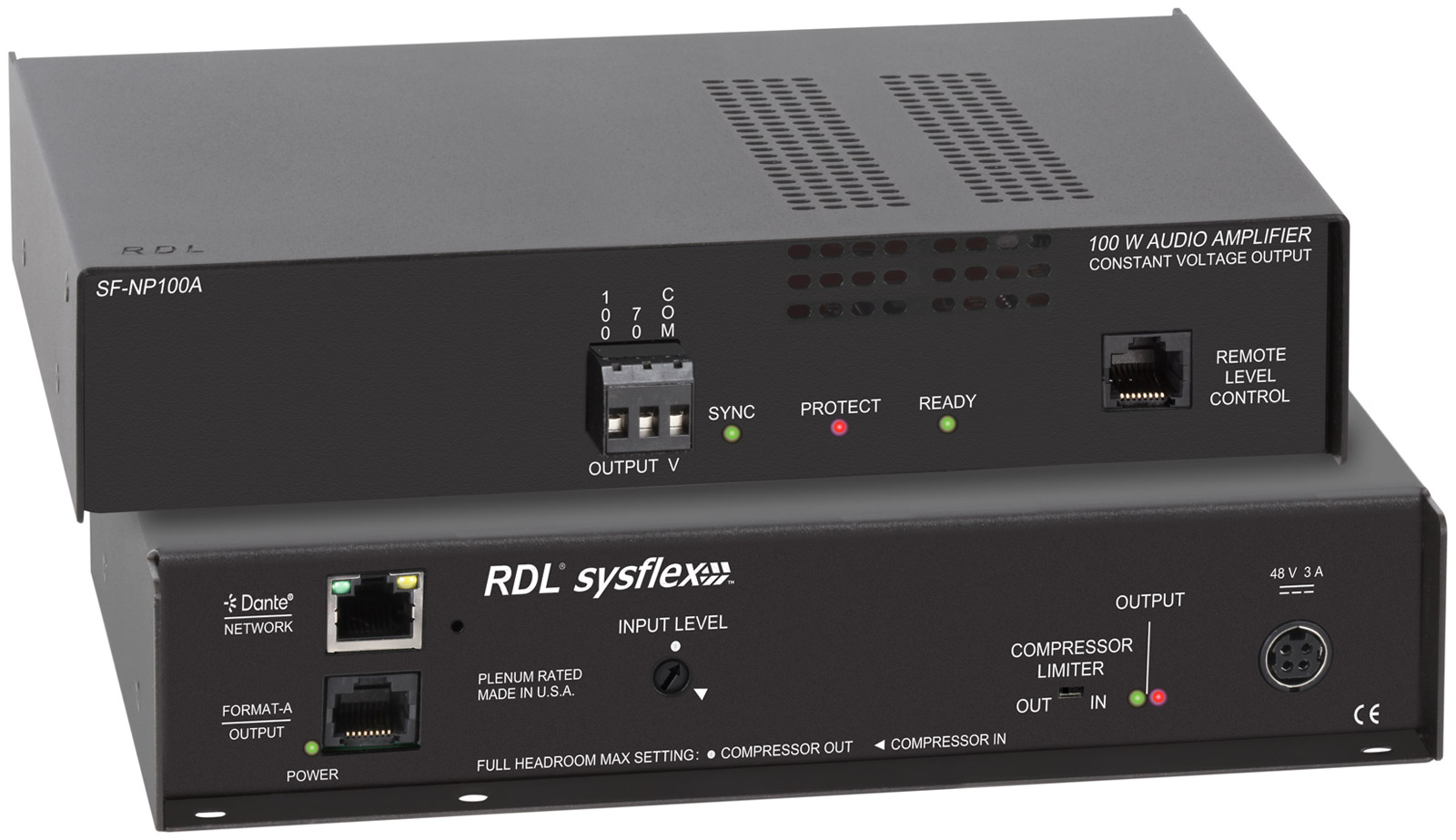

SF-NP100A - Mono 100W, entrée Dante

Le SF-NP100A est un amplificateur de puissance audio qui reçoit quatre canaux audio réseau Dante (ou AES67). Il convertit l'un des canaux Dante en une sortie amplifiée à tension constante de 70 V ou 100 V. La sortie fournit 100 watts pour un niveau audio numérique réseau de 0 dBFS. Les trois autres canaux audio Dante sont convertis au format RDL-A afin d'alimenter des amplificateurs supplémentaires ou d'autres récepteurs au format A. Le gain d'entrée est réglé par l'installateur à l'aide d'un potentiomètre à un tour situé sur le panneau arrière, associé à un vumètre à double LED calibré à 10 dB en dessous de la puissance de sortie maximale. Le SF-NP100A est équipé pour fonctionner à partir d'une alimentation externe de 48 Vcc fournie.

Débit de transmission : 100 Mbps. Fréquences d'échantillonnage : 44,1/48/88,2/96 kHz. Profondeur de bits : 24 bits. Réponse : 50 Hz à 20 kHz +0, -3 dB. Distorsion : inférieure à 1 % THD+N, 1 kHz. Bruit : inférieur à -85 dB, en dessous de la puissance maximale ; inférieur à -75 dB, en dessous de 1/8 de la puissance. Dimensions (H x L x P) : 42,7 x 221,2 x 198,1 mm. Poids : 2,09 kg
