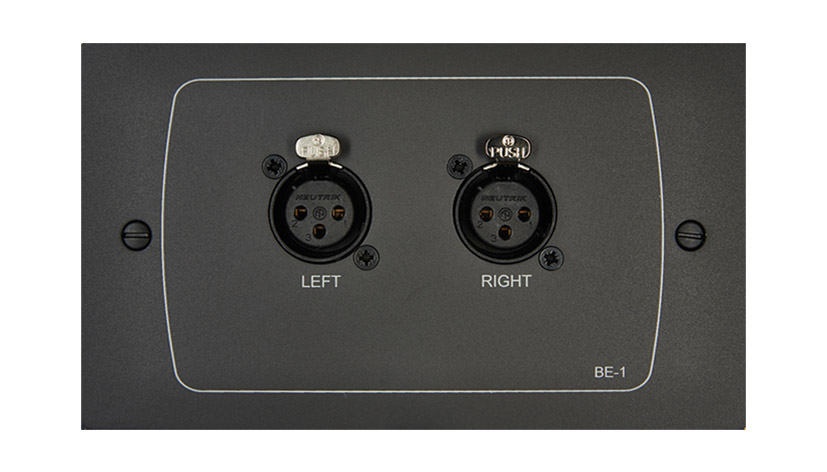

BE-1 - Plaque d'entrée à distance - Niveau ligne
Semblable au LE-1, la BE-1 fournit une entrée stéréo symétrique de niveau ligne, pour une utilisation avec des équipements audio professionnels tels que les consoles de mixage ou les équipements de diffusion. Comme le LE-1, il se connecte à l'un des ports d'extension DCM-1 à l'aide d'un seul câble Cat5 blindé à quatre paires, voir Cat5 F/UTP. Les BE-1 peuvent être connectées en chaîne de la même manière que les LE-1 et les deux types de plaques peuvent être panachées. Elle dispose de connecteurs XLR3 femelles. Une fois câblée, toute audio connectée au BE-1 est traitée comme n'importe quelle autre source et peut être acheminée vers n'importe quelle zone de la même manière.
Les BE-1B et BE-1W sont conçues pour une utilisation au Royaume-Uni avec des dimensions de 145 x 85 x 33 mm (LxHxP).
BT-1E, BT-1F - Plaque entrée Bluethooth
Plus distribué
BT-1E et BT-1F sont des modules d'entrée sans fil Bluetooth pour installation murale déportée. Un seul bouton permet à l'utilisateur de coupler un appareil pour un fonctionnement sécurisé, tandis qu'un autre mode non sécurisé peut être configuré à l'installation. Une LED bicolore indique la progression de la connexion et l'activité de streaming. Le réglage du niveau de puissance RF réduit le risque de connexion accidentelle entre les pièces.
La connexion aux équipements compatibles se fait via un câble CAT5 d'une longueur maximale de 100m et via une connexion RJ45. La BT-1E est compatible avec les ports d'extension et peut donc être utilisée avec les mélangeurs de zone DCM1 et DCM1e. La BT-1F utilise une connexion de port d'installation,elle est donc compatible avec les mélangeurs de zone Z4MK4 et Z8MK4, les mélangeurs de zone 46-120, 46-120, 46-120 et 46-120MEDIA, les mini amplificateurs MA40F, MA40T et MA40E, les mini amplificateurs MA80FT et MA80E, les amplificateurs de zone 46-80 et 46-80T, les MPA120MK2 et MPA240MK2. Les dimensions des deux unités sont de 85 x 85 mm (HxL) et peuvent être utilisées avec une boîte d'encastrement électrique standard UK simple avec une profondeur minimale de 35mm.

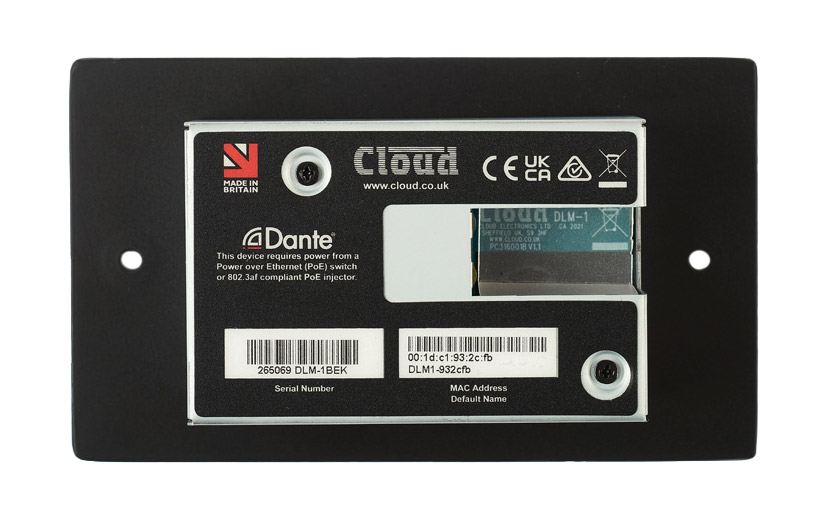

DLM-1 - Plaque d'entrée Dante
Disponible en noir ou en blanc, Cloud DLM-1 est un module d'entrée micro/ligne à distance à utiliser dans un réseau audio Dante. Utilisé avec les cartes d'entrée Dante Cloud CDI-CA ou CDI-CV, il offre une connectivité Dante aux amplificateurs de puissance multicanaux Cloud CA Series ou CV Series.
Le module DLM-1 combine les fonctions d'une plaque de connexion d'entrée distante, d'un mélangeur audio local et d'une priorité mic-over-music avec une sortie Dante compatible AES67. Deux entrées sont prévues, la première pour un microphone et la seconde pour une entrée musicale stéréo. Les deux entrées disposent d'un contrôleur de niveau rotatif dédié. Les entrées ligne sont disponibles à la fois sous la forme d'une paire de phono (RCA) et d'une connexion jack 3,5 mm ; elles sont sommées en mono et mélangées avec le canal d'entrée microphone. Un limiteur, toujours actif, et un filtre passe-haut de 120 Hz commutable sont prévus pour le canal d'entrée du microphone.
La plaque peut être connectée au réseau Dante à l'aide d'un simple câble Ethernet Cat 5 par connecteur RJ45. L'alimentation est assurée par PoE.

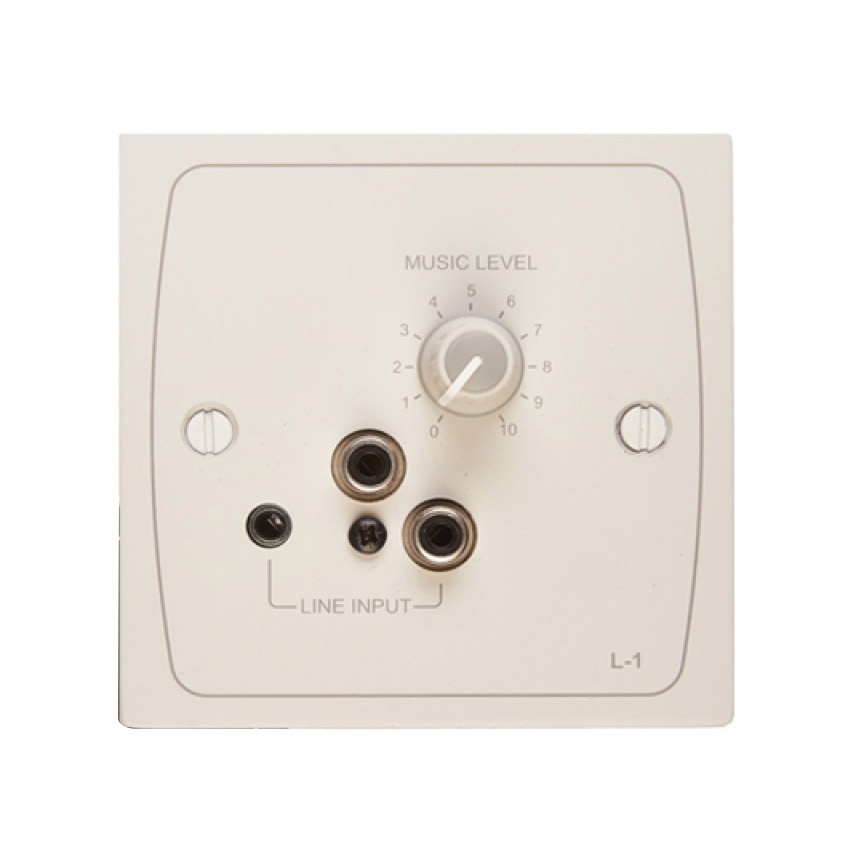

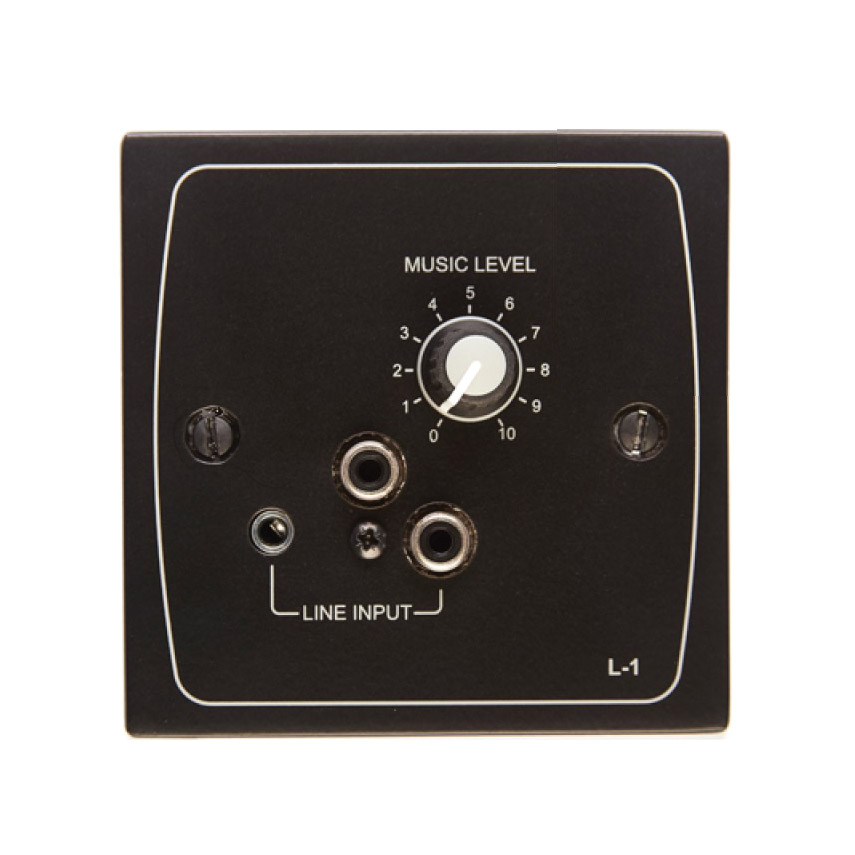

L-1 - Plaque d'entrée à distance - Niveau ligne avec réglage rotatif du volume sonore
L-1 est une plaque d'entrée de niveau de ligne active, uniquement pour point d'extrémité, avec double RCA (phono) et prises d'entrée jack stéréo de 3,5mm simples. Une commande rotative permet le réglage à distance du niveau pour les appareils comme les séries Z (MK2/3/4), 46-120, 46-50, 46-80, MPA120mk2, MPA240mk2 et certains amplificateurs MA40/MA80.

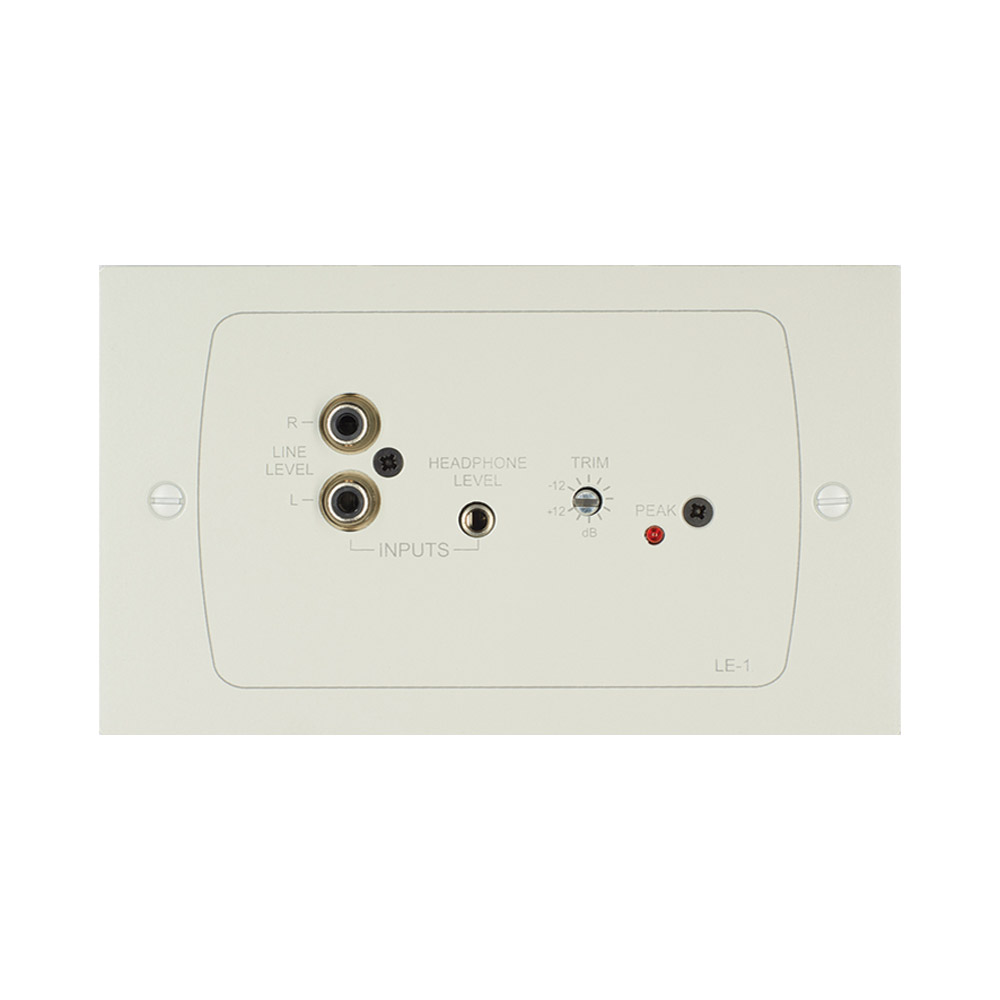

LE-1 - Plaque d'entrée à distance - Niveau ligne
Comme pour la ME-1, il existe quatre versions de la plaque d'entrée LE-1. Elles offrent une connexion pour une source audio asymétrique stéréo de niveau ligne, comme celle d'un music center portable, d'un ordinateur portable, d'un récepteur FM ou similaire. Elles se connectent à l'un des ports d'extension du DCM-1 à l'aide d'un seul câble Cat5 blindé à quatre paires, voir Cat5 F/UTP. Plusieurs LE-1 peuvent être connectées en chaîne pour fournir des points d'entrée à différents endroits dans la même zone. Les signaux appliqués aux plaques ainsi câblées seront additionnés. Un circuit de grille interne sur chaque plaque "déconnecte" automatiquement toutes les plaques enchaînées qui ne sont pas utilisées, afin de minimiser la contribution sonore. Les entrées sont mises en mémoire tampon électronique afin de minimiser le bruit et les interférences, et le gain d'entrée est réglable localement avec une commande préréglée. Deux prises RCA (phono) doubles pour les sources avec un niveau nominal de 0 dB et une prise jack stéréo de 3,5 mm pour les sources avec un niveau d'entrée supérieur d'environ +8 dB sont disponibles ; +/-12 dB de réglage du gain est proposé à l'avant. Une fois connecté, tout signal audio connecté à un LE-1 est traité comme n'importe quelle autre source et peut être acheminé vers n'importe quelle zone de la même manière.
LE-1B et LE-1W sont conçus pour une utilisation au Royaume-Uni avec des dimensions de 145 x 85 x 30 mm (lxhxp). Remarque : la profondeur indiquée est celle de la plaque à l'arrière, sans les connecteurs d'entrée protubérants de plaque frontale.

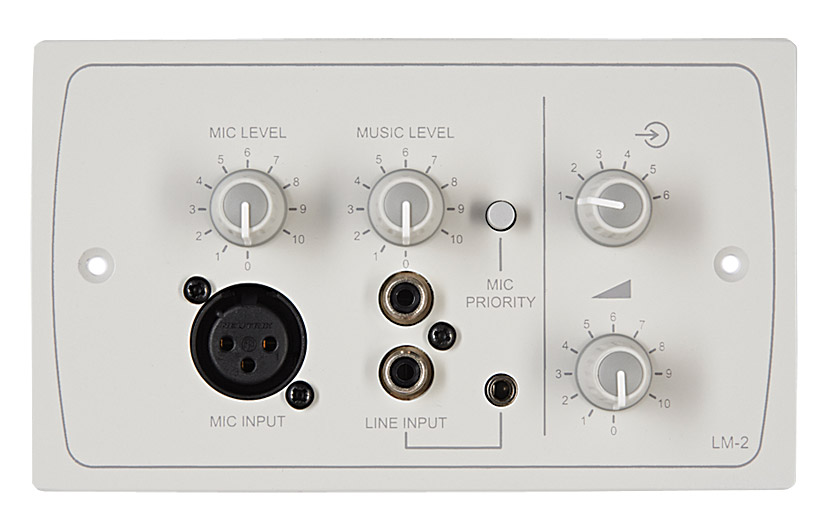

LM-2 - Plaque d'entrée à distance - Niveau micro et ligne
La LM-2 s'intègre dans un boîtier arrière standard britannique à deux emplacements et est connectée aux mélangeurs et amplificateurs Cloud adaptés à une distance pouvant atteindre 100 mètres. Bien que les modules soient actifs, ils sont alimentés par l'appareil hôte. Ils ont un circuit de priorité de microphone qui introduit une réduction de 30dB de la musique chaque fois que l'appareil détecte un signal de microphone.
La LM-2 dispose d'une entrée ligne, d'une entrée microphone symétrique et de commandes de niveau séparées. Deux boutons commandent respectivement la sélection de la source à six voies et le contrôle du niveau. Un commutateur active la priorité du microphone. Le module nécessite un câble Cat5 blindé avec blindage général, terminé par un connecteur RJ45 blindé. Une connexion directe avec la série 46-120 est donc possible avec ces plaques, mais elles nécessitent une interface appropriée pour être utilisées avec le port Facility Sub-D 9pts de l'amplificateur 46-50. Couleur noir.

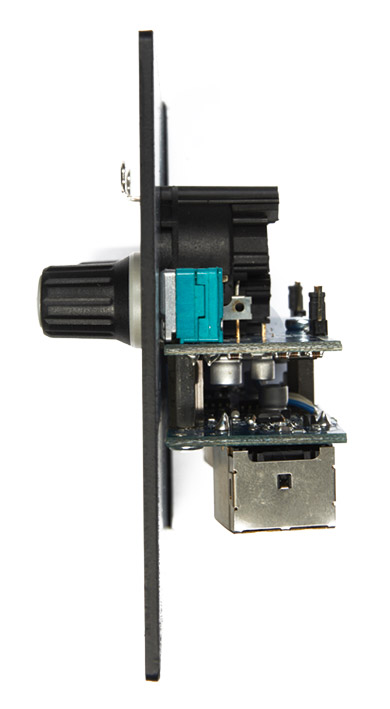

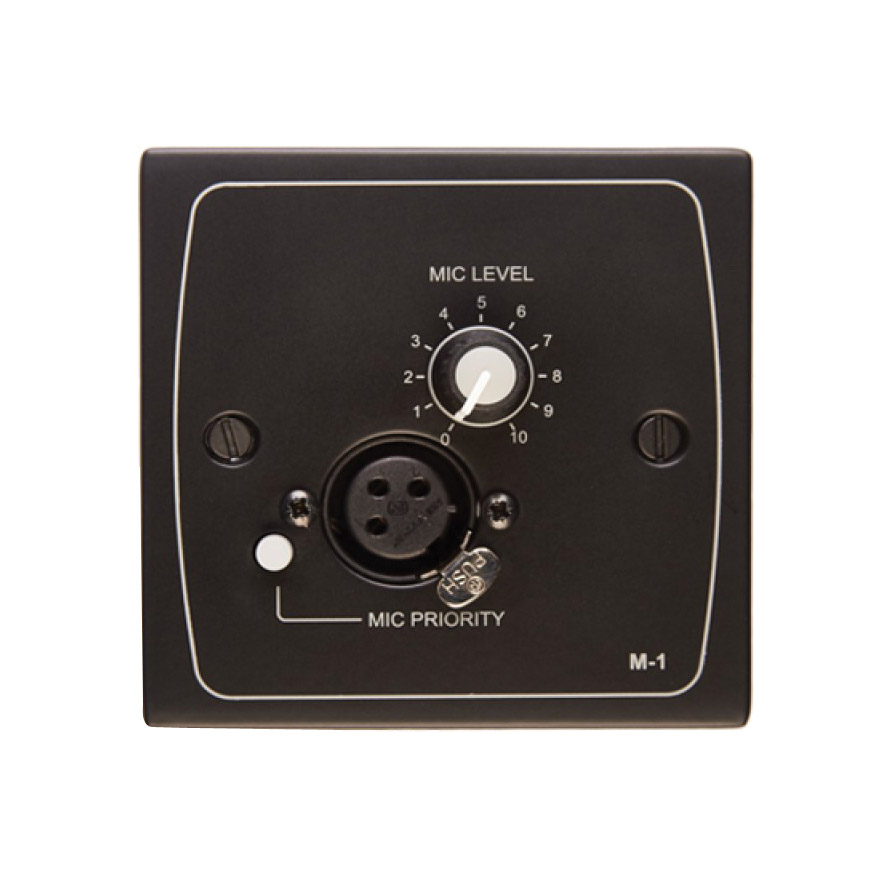

M-1 - Plaque d'entrée à distance - Niveau microphone
M-1 est une plaque d'entrée active avec une entrée XLR 3pts symétrique et un contrôleur de niveau rotatif. Pour utilisation avec les séries Z (MK2/3/4), 46-120, 46-50, 46-80, 46-50, MPA120mk2, MPA240mk2 et certains amplificateurs MA40/MA80.

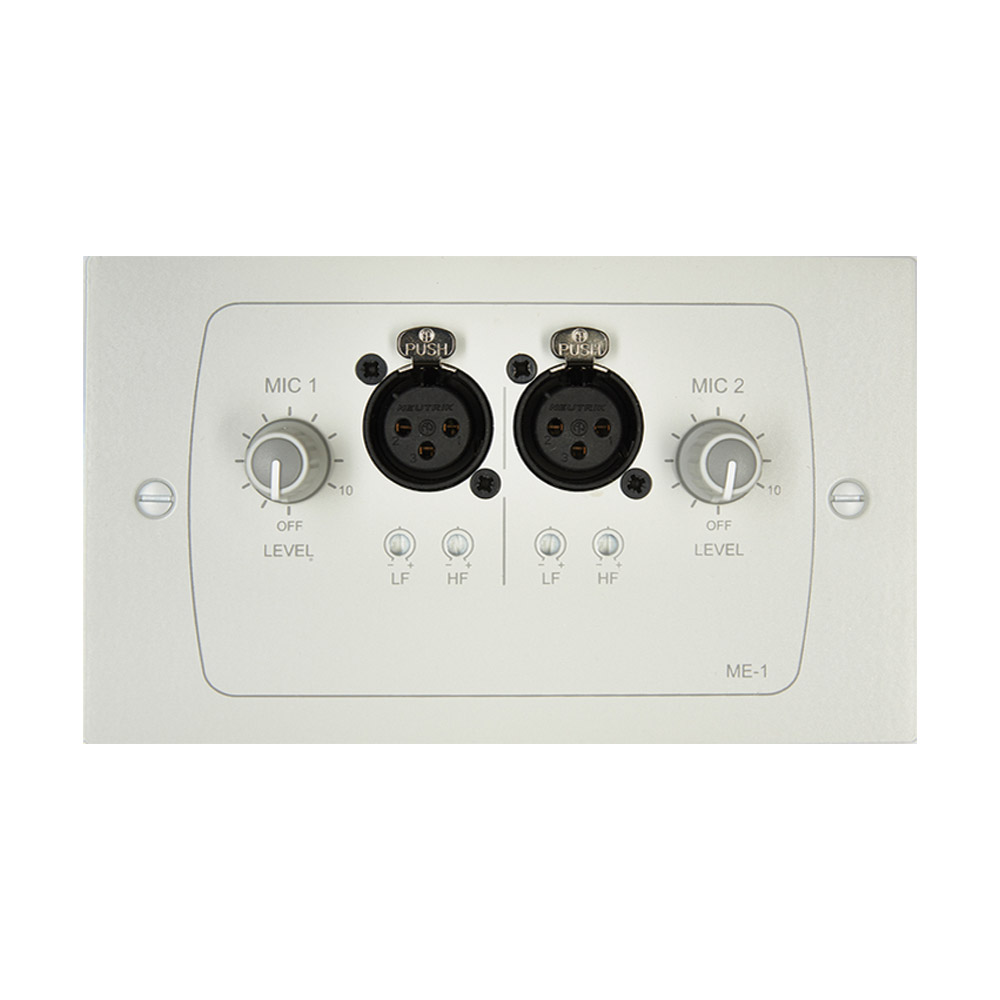

ME-1 - Plaque d'entrée à distance - Niveau microphone
Disponible en quatre options (noir ou blanc pour UK ou EU), la plaque d'entrée à distance ME-1 fournit une ou deux entrées micro symétriques - deux sur les ME-1B et ME-1W, une sur les ME-1MB et ME-1MW. Elle est utile dans les zones polyvalentes où des microphones peuvent être nécessaires. Elle dispose de commandes de niveau de microphone rotatif et de commandes d'égalisation LF et HF actionnées par tournevis pour chaque entrée. Elle se connecte à l'une des quatre entrées micro dédiées du DCM-1 à l'aide d'un seul câble Cat5 blindé à quatre paires, voir Cat5 F/UTP. Dans le cas du ME-1B et du ME-1W, les deux entrées sont mélangées sur la plaque et le signal additionné est appliqué au DCM-1. Les entrées sont des connecteurs XLR femelles symétriques à 3pts. L'alimentation fantôme à 12V est disponible, réglée par un cavalier accessible par l'arrière de la plaque.
ME-1B et ME-1W sont conçues pour une utilisation au Royaume-Uni avec des dimensions de 145 x 85 x 33 mm (LxHxP). Remarque : La profondeur indiquée est celle à partir de la plaque à l'arrière, sans tenir compte des commandes sur la plaque frontale. La profondeur totale, y compris le contrôle du volume protubérant, est de 50mm.
