Les mélangeurs Cloud pour installation en rack ont été conçus afin d'offrir une solution compacte permettant de combiner plusieurs sources dans une seule sortie audio.
Mélangeur à 7 entrées, 1U pour installation en rack, permettant de combiner diverses sources audio ligne, micro et auxiliaires et de les sortir via une seule sortie stéréo symétrique. Cinq canaux d'entrée principaux, chacun ayant une entrée micro symétrique et une entrée audio stéréo asymétrique sur connecteurs phono RCA, sont reliés par un canal micro indépendant qui utilise la détection "VOX" afin de permettre la diffusion d’annonces en supprimant la voix automatiquement. Une entrée d'urgence sur connecteur symétrique de type Phoenix coupe automatiquement tous les autres canaux afin de se conformer aux réglementations PA/VA. Un cavalier interne détermine si le canal du microphone doit rester ouvert pour les annonces ou pas.
Le panneau avant du MX155 présente de gauche à droite, une entrée AUX sur jack TRS 3,5mm avec potentiomètre de réglage de volume, des commandes de volume de chaque canal avec commandes d'égalisation HF (+/-10dB à 10kHz) et LF (+/-10dB à 50Hz, canaux 1 à 5 ; +/-10dB à 100Hz, canal micro), le canal micro disposant d'un réglage d'atténuation de la voix, un potentiomètre de sortie maître accompagné d'un VU LED à 10 niveaux, une prise casque jack 6,3 mm avec un contrôleur de volume pour une écoute directe depuis le panneau avant et un interrupteur marche/arrêt à verrouillage avec LED témoin. Le panneau arrière du mélangeur dispose de toutes les autres connexions d'E/S et de commandes de gain d'entrée.
Gain d'entrée micro : 40dB, symétrique. Gain d'entrée ligne : 0dB, asymétrique. Gain d'entrée auxiliaire : 0dB, stéréo symétrique. Gain d'entrée d'urgence : 0dB, symétrique mono. Niveau de sortie principal : +18dBu, stéréo équilibré. Gain de sortie d'enregistrement : 0dBu typique, stéréo asymétrique. Niveau de sortie casque : 120mW en 75ohms. Rapport signal/bruit : supérieur à 77dB. Diaphonie : supérieur à 65dB. THD : moins de 0,1 %. Réponse de fréquences : 20Hz à 20kHz, +/-3dB. Consommation électrique : 20W maximum. Fusible : 5 x 20mm, 500mA. Dimensions : 483 x 44,5 x 162,5mm (LxHxP). Poids : 2,3 kg.
CX462

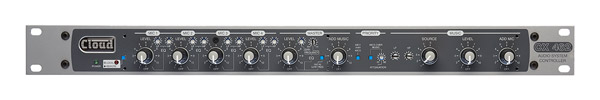

Le Cloud CX462 est un mélangeur audio stéréo " polyvalent " conçu pour être installé dans des amphithéâtres, des lieux de culte ou des salles de formation. La table de mixage dispose de 6 entrées stéréo de niveau ligne et de 4 entrées micro. L'utilisateur peut sélectionner et écouter l'un des six canaux musicaux et ajouter un mélange de quatre canaux micro pour obtenir un mixage additionné. Les sections musique et microphone du mélangeur disposent toutes deux d'une sortie symétrique dédiée ; mono pour la section microphone et un choix de mono/stéréo pour la section musique. Les contrôleurs rotatifs situés sur le panneau frontal permettent à l'utilisateur de mélanger l'audio du microphone à la sortie musique, et/ou la musique à la sortie microphone.
Le panneau frontal regroupe toutes les commandes de niveau de sortie, y compris quatre commandes rotatives de gain d'entrée de microphone avec une commande rotative de niveau de sortie principal associée et une commande rotative d'ajout de musique, ainsi qu'une commande rotative de sélection de source, une commande de niveau et une commande d'ajout de microphone. Un égaliseur 2 bandes peut être ajouté à chaque entrée de microphone individuelle et à la source de musique de manière globale. L'égalisation sur le canal du microphone est de 150Hz LF, et 5kHz HF, tous deux à +/-10dB ; et 50Hz LF, 10kHz à +/-10dB pour les canaux de musique. Un commutateur est également présent pour la priorité des canaux.
Le panneau arrière présente toute la connectivité entrée/sortie, y compris les entrées de niveau ligne RCA (phono) pour tous les canaux musicaux, et l'entrée microphone sur des connecteurs Phoenix à 3 pôles. Les sorties et l'accès à distance se font via des connecteurs multibroches de type Phoenix. L'alimentation secteur est assurée par une connexion IEC à fusible.
Les plaques de commande Cloud en option, telles que RSL-6 ou RL-1, peuvent être utilisées comme télécommandes pour l'unité, et la carte d'interface série CDI-S100 en option ajoute l'option RS232.
Réponse en fréquences : 20Hz - 20kHz, -0,5/+0dB, entrées ligne ; 150Hz - 20kHz, -3/+0,5dB, entrée micro avec filtre ; 30Hz - 20kHz, -3/+0,5dB, entrée micro avec filtre. Marge de sécurité : supérieure à 20dB. Impédance d'entrée : 48kohm, entrée ligne ; supérieure à 2kohm, entrée micro symétrique. Dimensions (LxHxP) : 482,6 x 44 x 152,5mm. Poids : 2,5 kg
