BCD FAB-1 AES-3 INTERFACE AUDIO VERS FIBRE-ST. AES/EBU bidirect., nécessite 2x fibres et alim.sect.
BCD FAB-1 AES-3 INTERFACE AUDIO VERS FIBRE-ST. AES/EBU bidirect., nécessite 2x fibres et alim.sect.BCD FAB-1 AES-3 INTERFACE AUDIO VERS FIBRE-ST. AES/EBU bidirect., nécessite 2x fibres et alim.sect.

Sans égalisation spéciale ni équipement de régénération, les signaux audio AES-3 conventionnels sont limités à une portée de 100 mètres par câble à paire torsadée. Ceci est une interface bi-directionnelle à utiliser par paire avec deux fibres ST. Les signaux AES-3 peuvent être envoyés et reçus entre les deux interfaces via deux fibres ST peuvent atteindre 2000 mètres de long, permettant d'assurer la transmission audionumérique entre les bâtiments d'un campus.

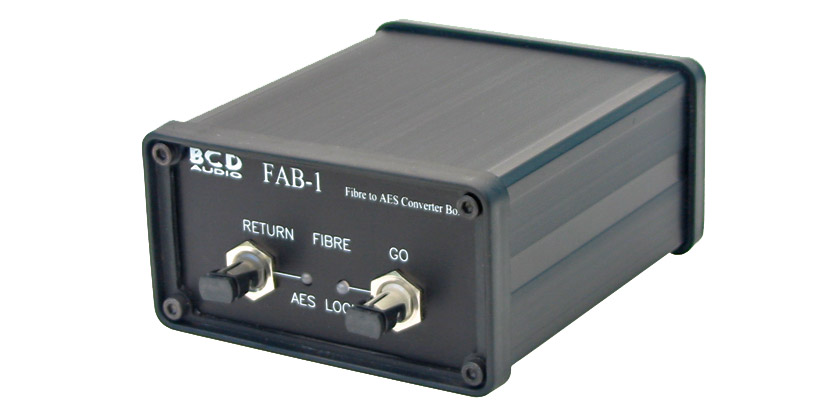

FAB-1

L'entrée AES-3 symétrisée par transformateur est égalisée pour des câbles de longueur moyenne (jusqu'à 200 mètres) et module un émetteur pour fibre ST. Des fréquences d'échantillonnage de 24 à 200 kHz sont acceptées. Une diode de statut témoigne de l'intégrité du signal entrant. Le signal de la fibre de réception est récupéré et transféré à la sortie AES-3 symétrisée par transformateur. Une diode bicolore témoigne de l'intégrité du signal reçu et alerte en cas d'entrée de bas niveau par la fibre.

L'entrée et la sortie AES-3 sont respectivement une XLR-3F et une XLR-3M, toutes deux symétrisées par transformateur et sans masse. L'alimentation se fait par un connecteur coaxial de 2,5 mm. Deux connecteurs pour fibre ST sont présents en face avant, un pour la fibre d'envoi, un pour la fibre de réception. Fibre de type 50 ou 62,5 microns.

Entrée AES-3: impédance 110 ohms, niveau minimal 200 mV crête à crête. Sortie AES-3: impédance 110 ohms, 3 V crête à crête en charge. Source d'alimentation: CC 8 - 30 V, 12-24 V recommandés, 120 mA en 12 V. Dimensions: 94 x 52 x 108 (l x h x p) mm. Poids: 250 g.

Accessoires fournis : mode d'emploi
Accessoires optionnels : adaptateurs secteur 23-8904. Voir BCD - PANNEAUX DE MONTAGE EN RACK DE BOITIERS EXTRUDES pour des détails sur les options de montage en rack et voir CANFORD - ACCESSOIRES POUR BOITES EXTRUDEES pour la fixation sur surface plane.

  Description Prix €
H.T.
Ajouter au panier
Livraison
BCD FAB-1 AES-3 INTERFACE AUDIO VERS FIBRE-ST. AES/EBU bidirect., nécessite 2x fibres et alim.sect. Code stock : 20-238
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
451,20 €
