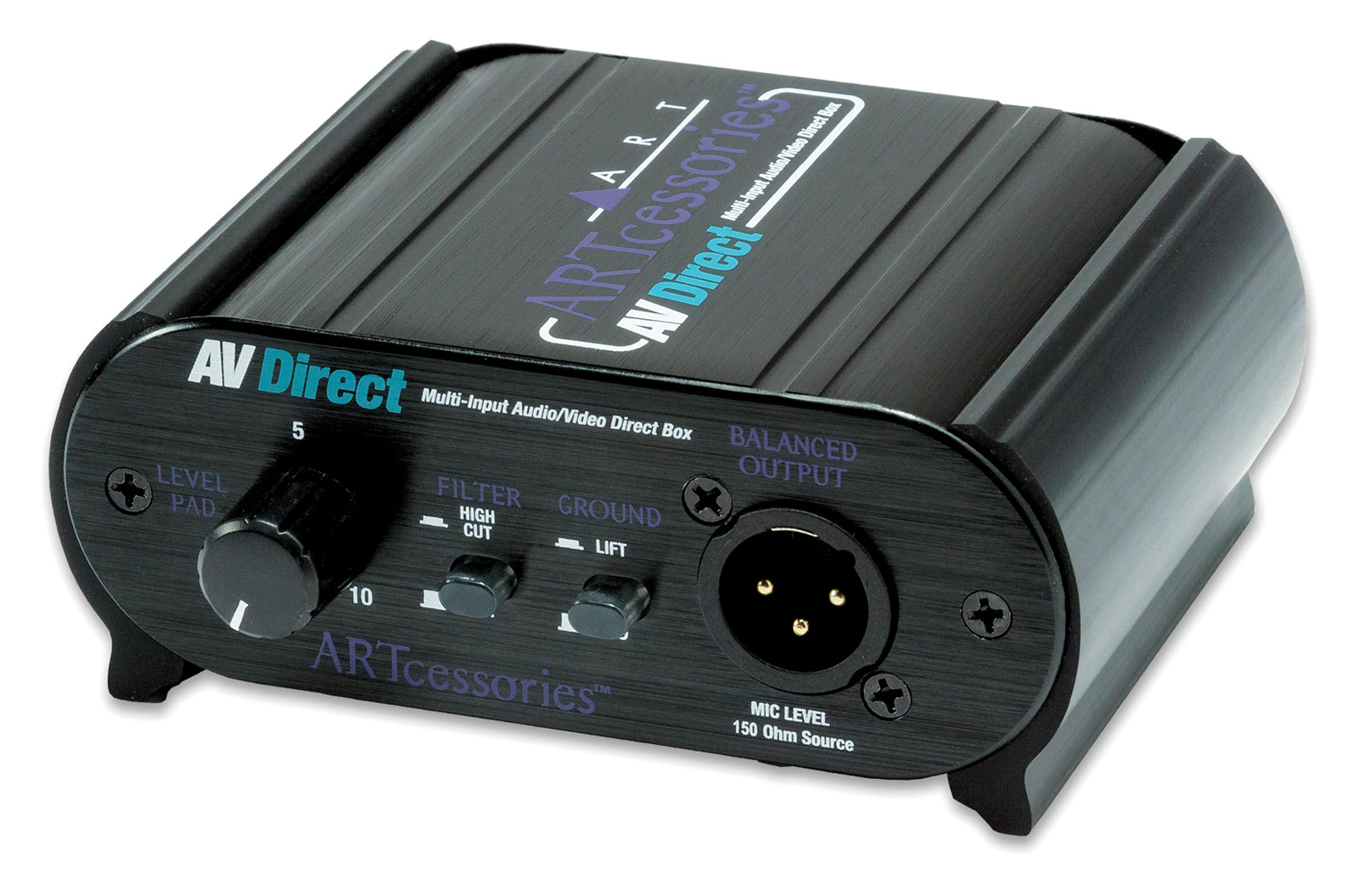

ART AV Direct est une solution d'entrée pour les applications où des iPods stéréo, des ordinateurs portables, des lecteurs DVD grand public, des équipements hi-fi ou des machines vidéo doivent être connectés à une seule entrée XLR 3 pts de niveau microphone. AV Direct "peut accepter pratiquement n'importe quelle connexion d'entrée et n'importe quel niveau de sortie", y compris les sorties de haut-parleurs amplifiés. La boîte de direct passive offre également une commande de niveau à distance pour régler le volume du composant à la source.
AV Direct dispose d'entrées de niveau ligne stéréo RCA (phono), 1/8 de pouce et 6,35mm TRS, ainsi que d'entrées de niveau haut-parleur 6,3 mm et à pince à pression pour fils nus. Un filtre coupe-haut 4,8 kHz commutable, un correcteur de terre et un contrôle de niveau variable permettent à l'AV Direct de filtrer efficacement tout bruit indésirable tout en offrant un contrôle de volume variable à la source. Les entrées de niveau haut-parleur sont "fortement rembourrées" et isolées par transformateur de la sortie XLR, ce qui permet de prélever un niveau haut-parleur amplifié jusqu'à 100 watts @ 8 ohms et de l'envoyer vers une entrée de niveau microphone.
Accessoire en option : support micro SM1.
Réponse en fréquences : 20Hz à 20kHz, +/-1dB. Entrées de niveau ligne : 1/8 pouce TRS, 6,35 mm TRS, stéréo RCA (phono). Autres entrées : entrées de niveau haut-parleur 6,35 mm/poste de pression. Puissance maximale des enceintes : 100W, à 8 Ohms. Connecteur de sortie : XLR 3 pts, symétrique. Commandes : gain, ground lift, filtre coupe-haut. Impédance de sortie : 150 Ohms, nominale à 1kHz. Dimensions (HxLxP) : 47 x 117 x 112mm. Poids : 4,6 kg

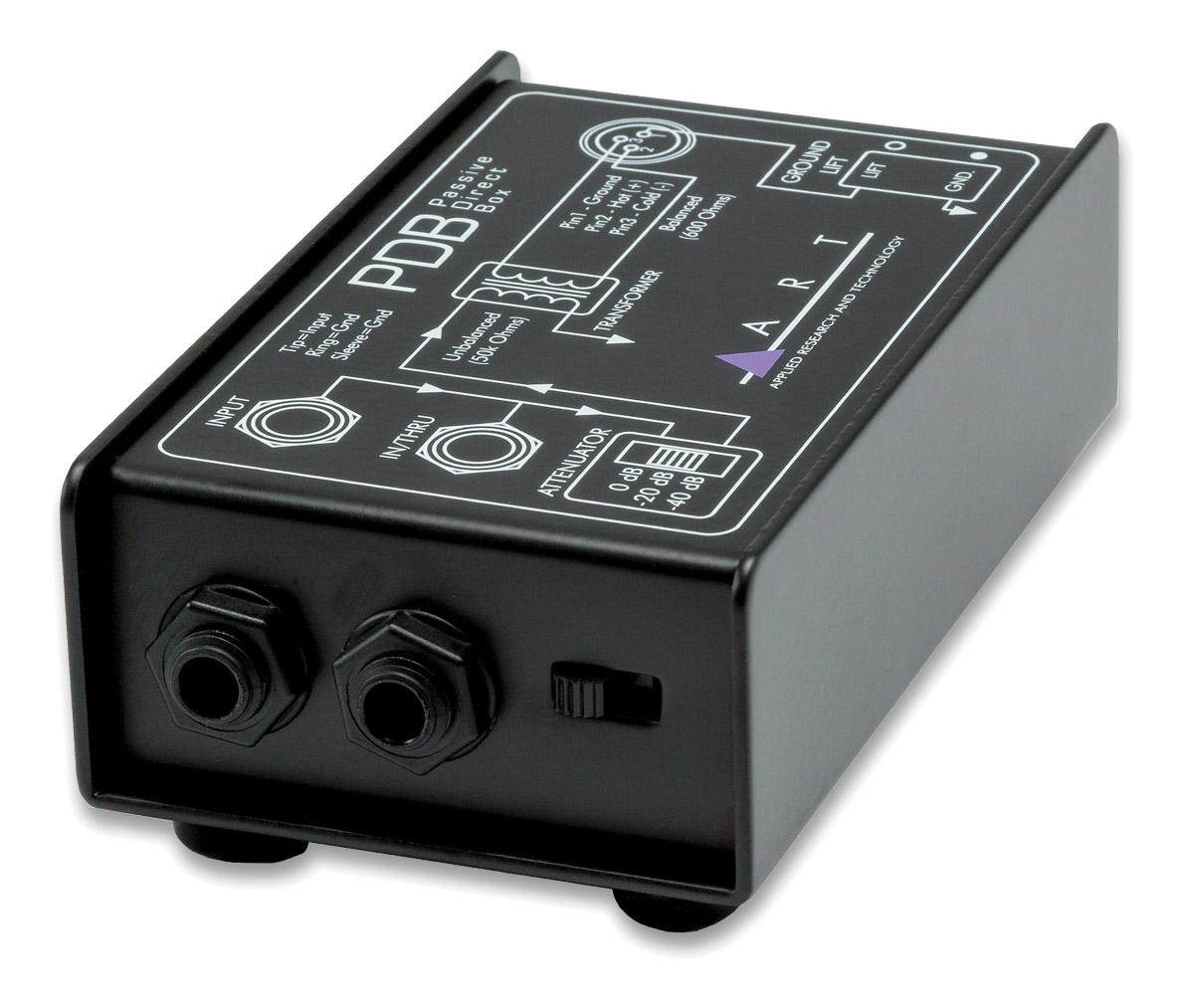

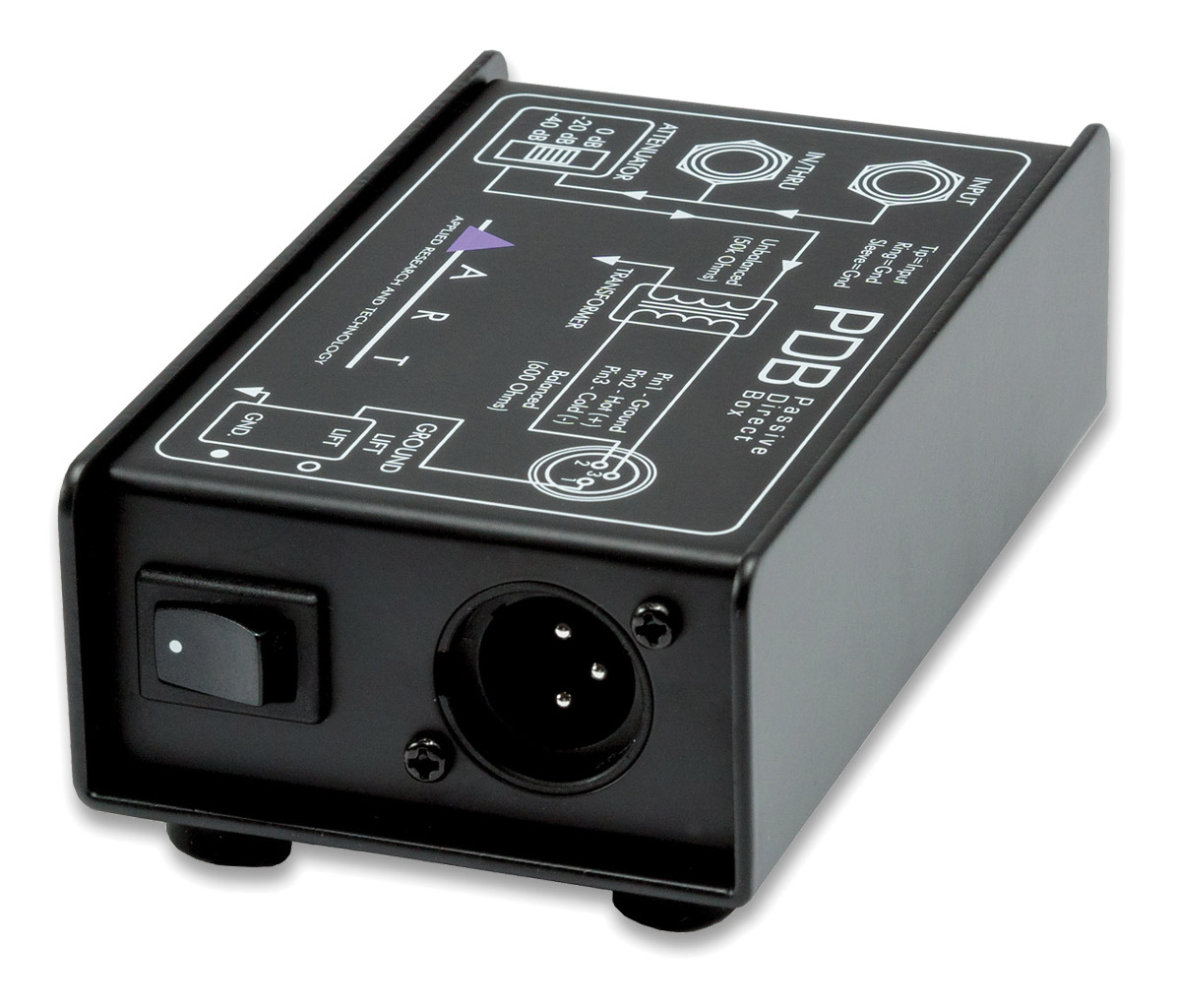

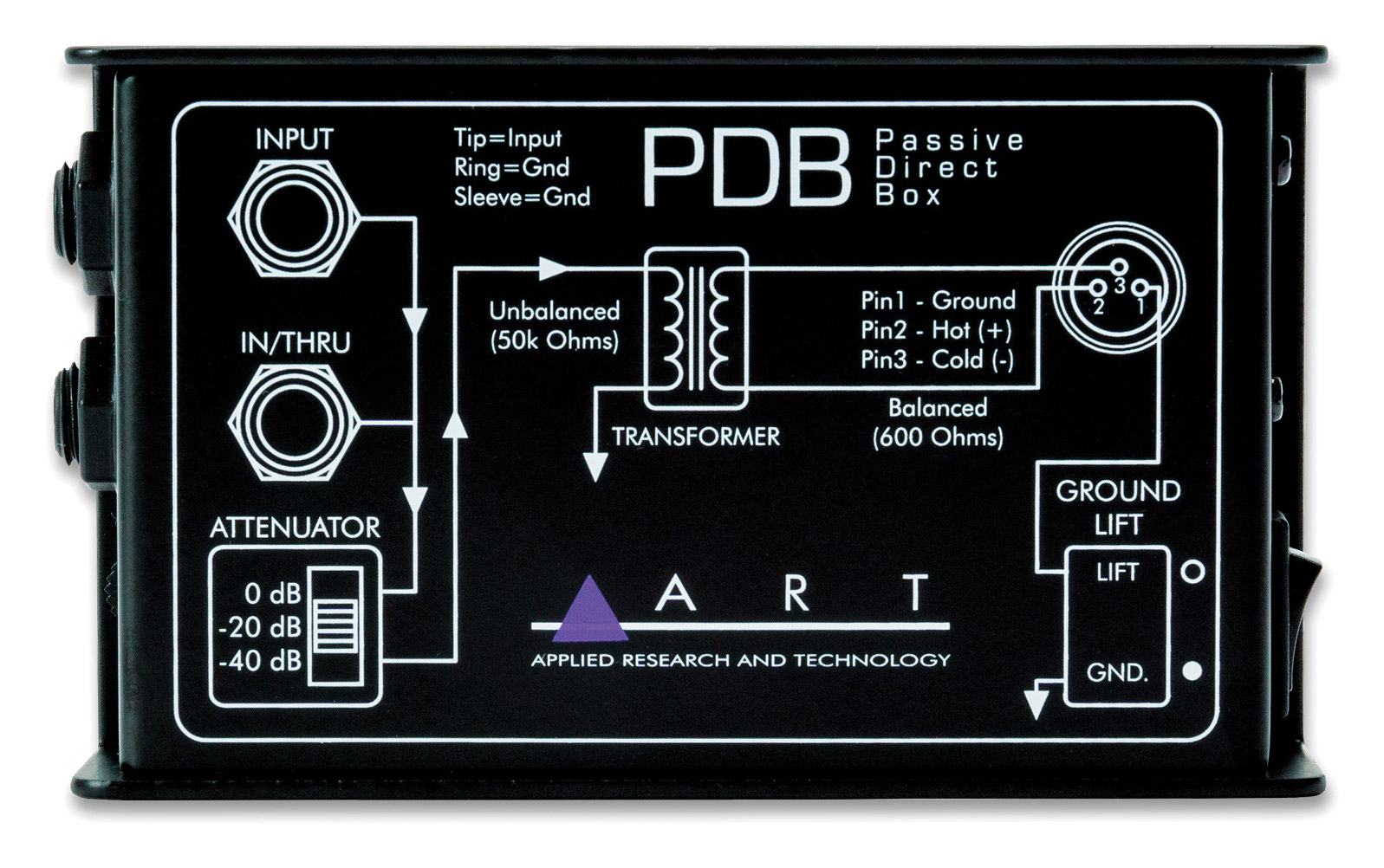

ART PDB est une boîte d'injection directe passive conçue pour connecter les sorties d'instruments de musique électroniques ou d'autres sources audio aux entrées symétriques de la console de mixage et à d'autres entrées symétriques. Le PDB permet également de connecter une source musicale à un amplificateur d'instrument tout en le patchant simultanément à une table de mixage.
Pour les guitares et les basses, le PDB traduit l'audio en un signal symétrique à faible impédance requis par les consoles de mixage. Pour les claviers et les signaux de niveau ligne, PDB équilibre et adapte automatiquement les sorties de niveau ligne. Les tables de mixage pour DJ fournissent souvent un signal asymétrique de -10 dB. Le PDB convertit ce signal en un signal symétrique de niveau ligne avant qu'il n'atteigne la console, tout en offrant une méthode pratique de transition des connecteurs permettant de faire passer de longs câbles. Le PDB est également capable d'accepter des entrées de niveau haut-parleur à partir de la sortie d'un amplificateur de puissance.
Réponse en fréquences : 10 Hz - 50 kHz +/- 0,5dB à +4dBu. Connexions de sortie : 600 Ohm, XLR 3 pts. Mise à la terre : commutable. Atténuation d'entrée : commutable, 0dB, -20dB, -40dB. Entrée instrument : 50k Ohm. Prise de liaison parallèle : 50k Ohms. Dimensions (HxLxP) : 76 x 127 x 51mm.
DPDB - Double canal

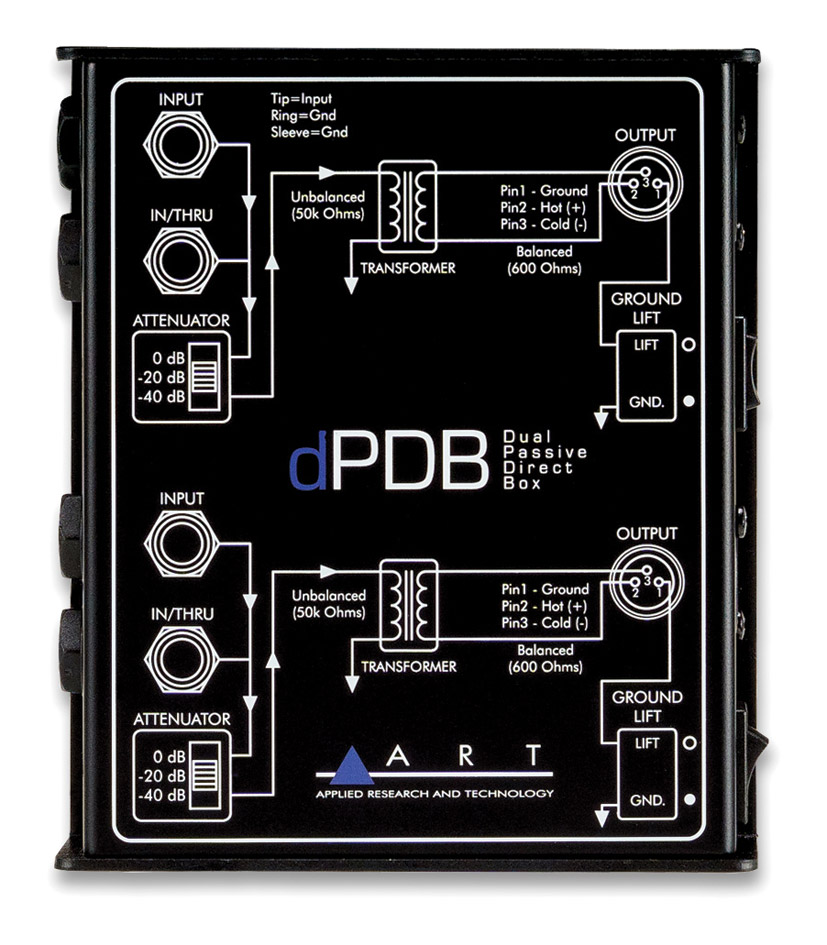

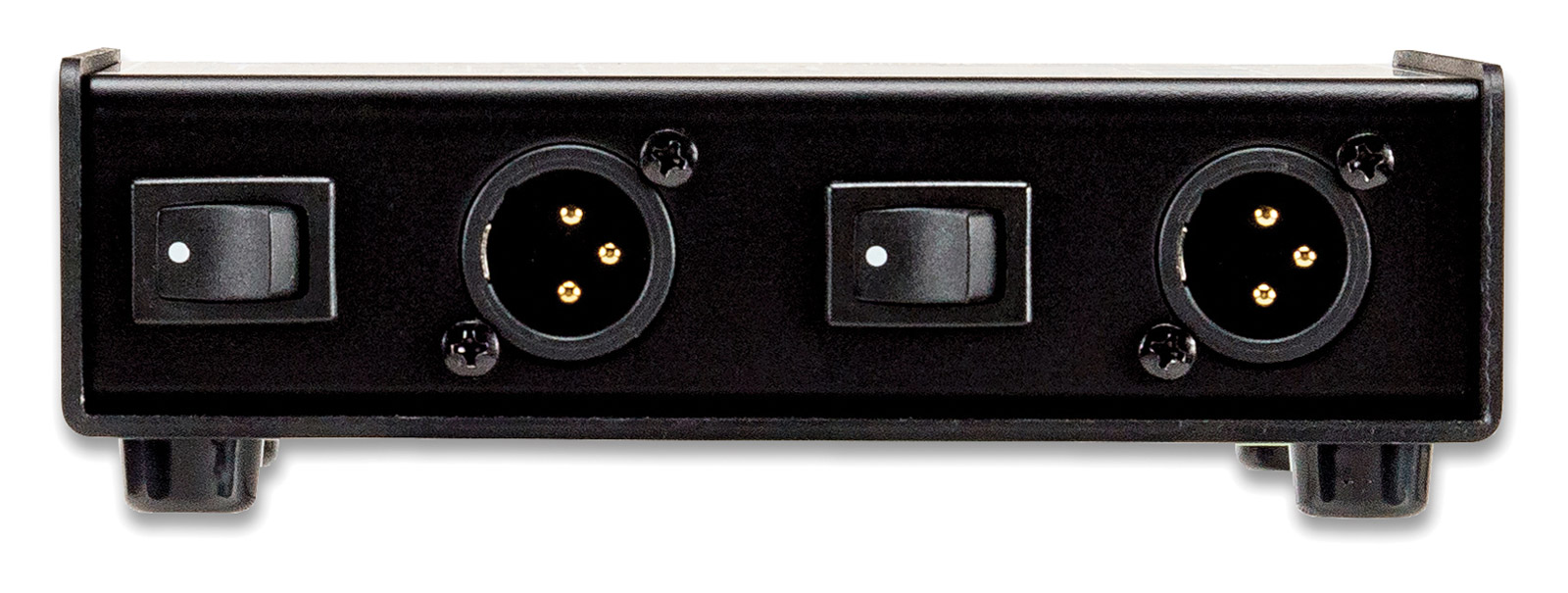

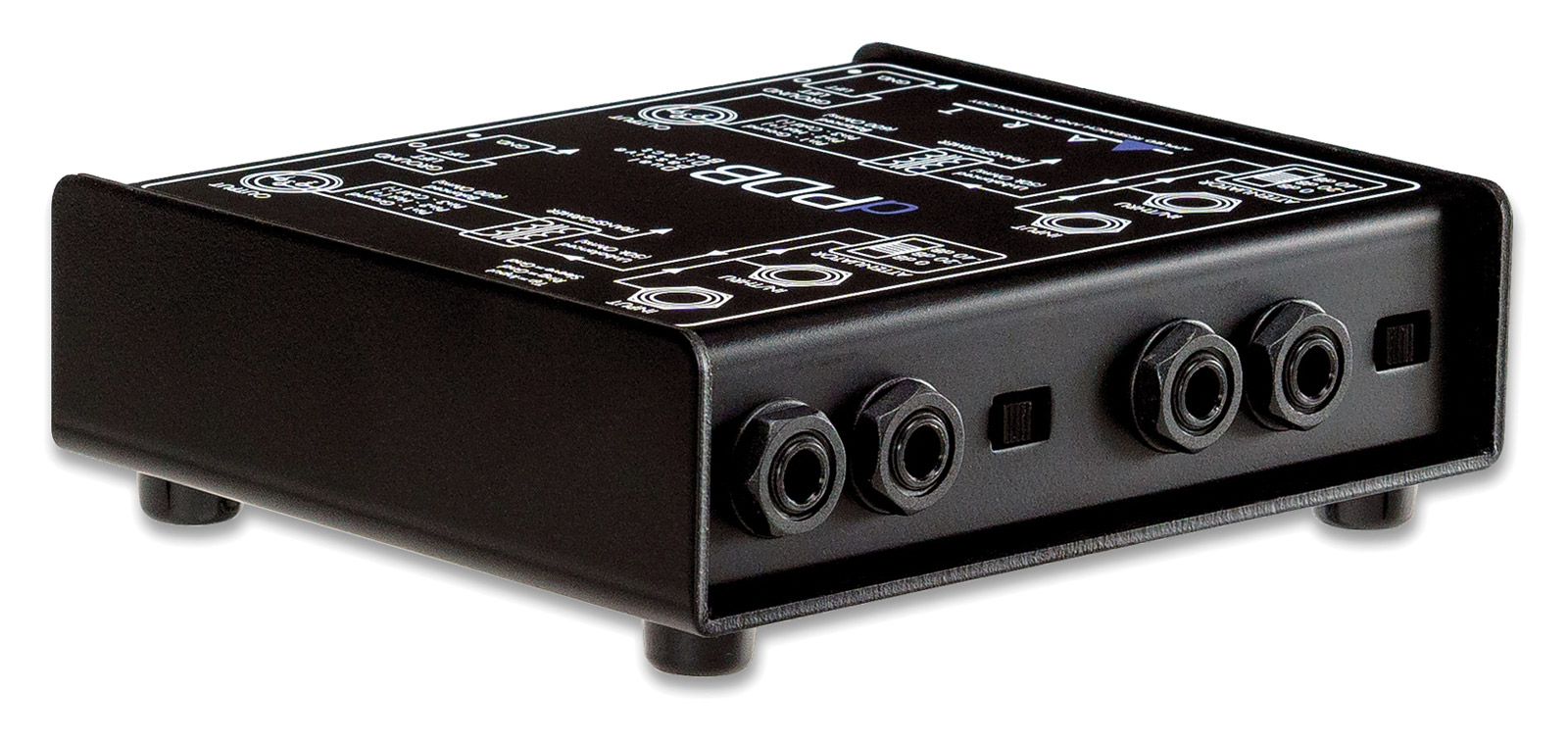

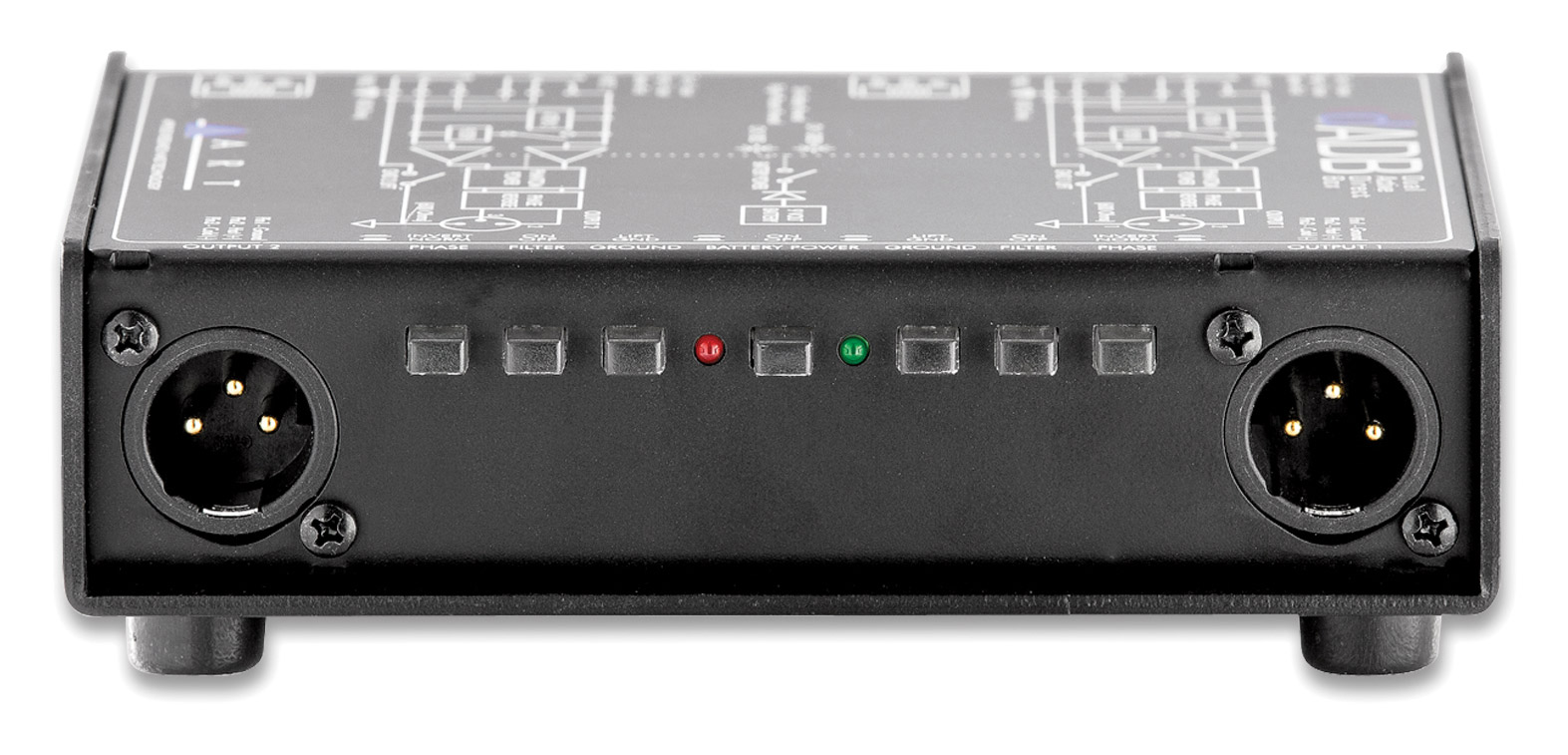

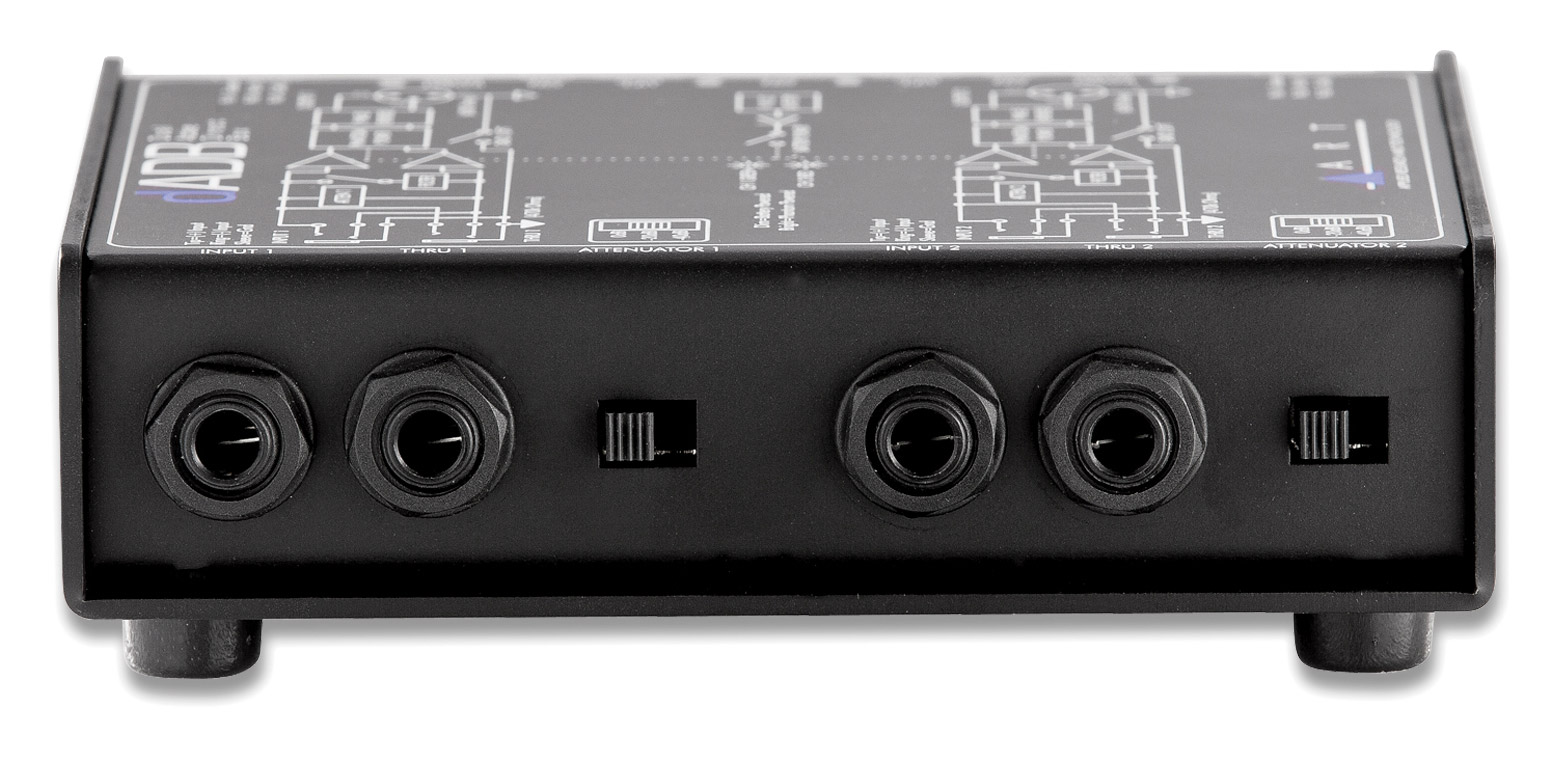

ART dPDB est une boîte d'injection directe passive double qui permet de connecter les sorties d'instruments de musique électroniques ou d'autres sources audio aux entrées symétriques des consoles de mixage et à d'autres entrées symétriques.
La boîte d'injection directe permet de connecter une source musicale à un amplificateur d'instrument tout en la raccordant simultanément à une table de mixage. Le dPDB est doté d'une atténuation d'entrée commutable de 0 dB, -20 dB et -40 dB, d'une entrée d'instrument de 50 kohms, d'un jack de liaison parallèle de 50 kohms, d'une sortie XLR à 3 pts de 600 ohms, et d'un Ground Lift commutable.
Pour les guitares et les basses, le dPDB traduit l'audio en un signal symétrique à faible impédance requis par les consoles de mixage. Pour les claviers et les signaux de niveau ligne, le dPDB équilibre et adapte automatiquement les sorties de niveau ligne. Les tables de mixage DJ fournissent souvent un signal asymétrique de -10dB. Le PDB convertit ce signal en un signal de niveau ligne équilibré avant qu'il n'atteigne la console, tout en fournissant une méthode pratique de transition des connecteurs avec la possibilité de faire passer de longs câbles. Le dPDB a également la capacité d'accepter des entrées de niveau haut-parleur à partir de la sortie d'un amplificateur de puissance.
Réponse en fréquences : 10 Hz - 50 kHz +/- 0,5dB à +4dBu. Connexions de sortie : 600 ohms, XLR 3 pts. Mise à la terre : commutable. Atténuation d'entrée : commutable 0dB, -20dB, -40dB. Entrée instrument : 50k ohm. Prise de liaison parallèle : 50k ohm. Dimensions (HxLxP) : 146 x 127 x 51mm.
PDB4 - 4 canaux

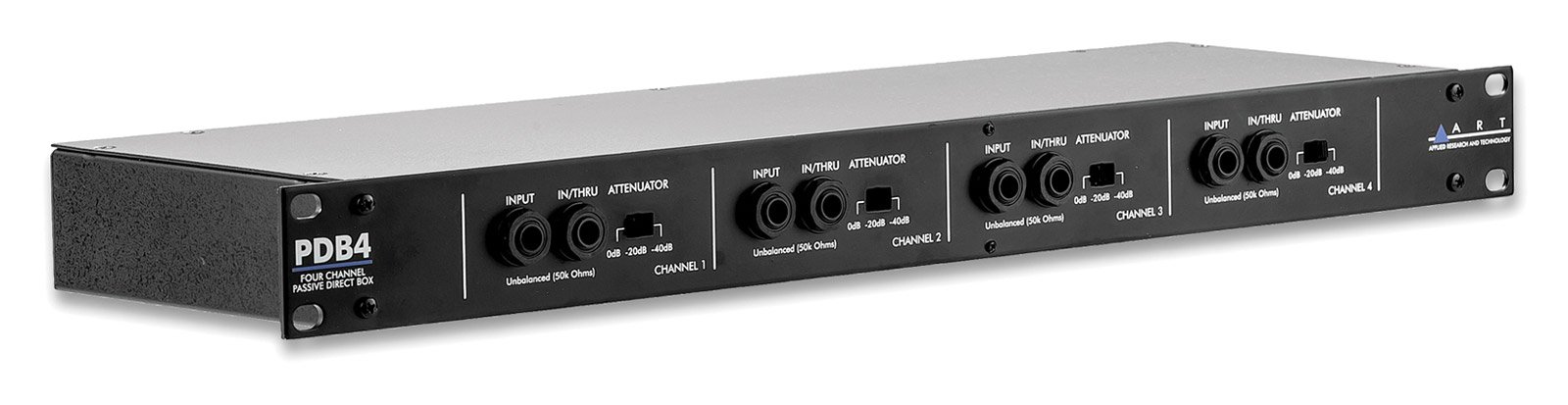

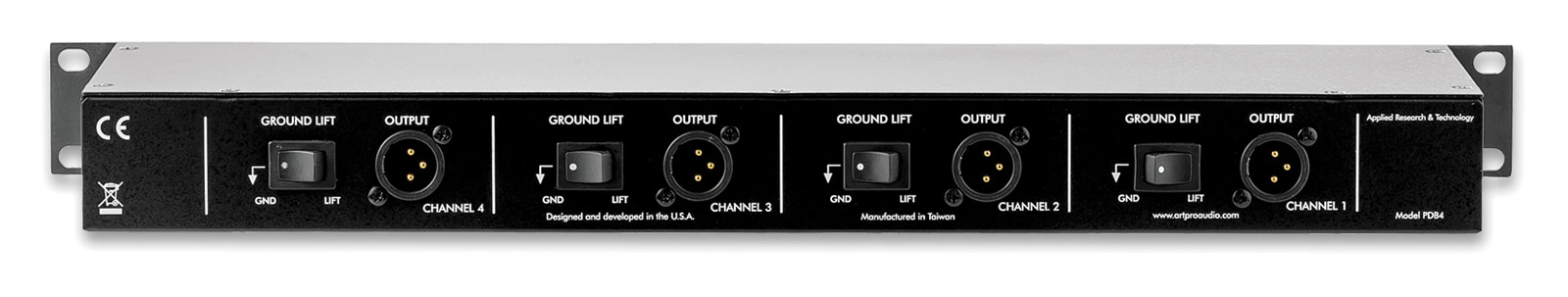

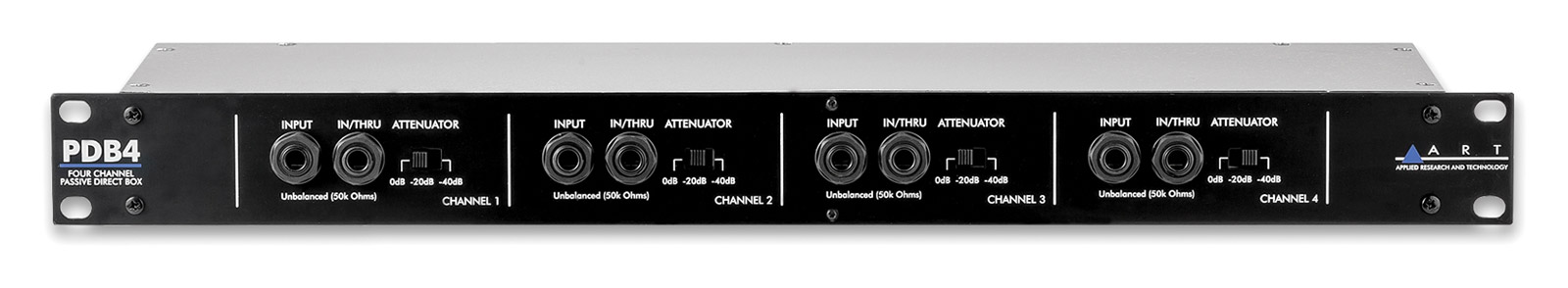

L'ART PDB4 est une boîte de direct passive à quatre canaux qui comprend quatre boîtes de direct entièrement isolées par transformateur dans un châssis rackable 1U de 19 pouces. Les entrées et les sorties de chacun des quatre canaux sont isolées pour maximiser la séparation des canaux, tandis que l'isolation par transformateur sur chaque sortie permet également d'éliminer les boucles de masse.
Réponse en fréquences : 10 Hz - 50 kHz +/- 0,5dB à +4dBu. Connexions d'entrée : jack TS 6,35 mm, asymétrique. Connexions de sortie : XLR 3 pts mâle, symétrique. Impédance d'entrée : 50k Ohm. Impédance de sortie : 600 Ohms. Prise de terre : commutable. Atténuation d'entrée : commutable, 0dB, -20dB, -40dB. Type de châssis : tout en acier. Finition : noire. Exigences en matière d'alimentation : aucune, totalement passif. Dimensions (HxLxP) : 44,5 x 483 x 152mm. Poids : 2,95 kg

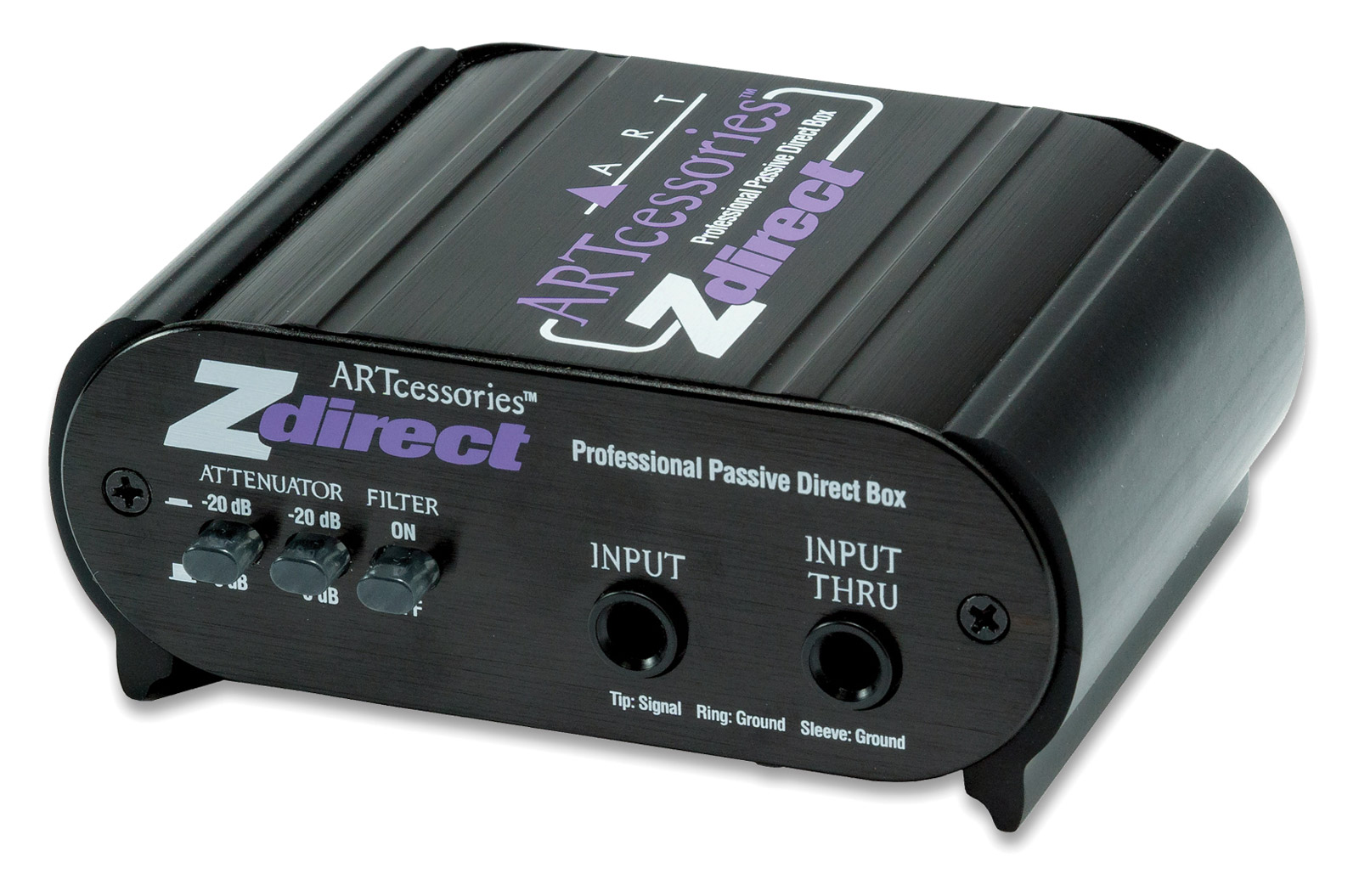

Zdirect est une interface totalement passive permettant de connecter des signaux de niveau instrument, ligne ou haut-parleur à une table de mixage ou à une autre entrée symétrique. Cette opération s'effectue par l'intermédiaire d'un transformateur d'isolation audio.
L'entrée jack 6,35mm à haute impédance est convertie par le transformateur en une source de signal symétrique isolée à basse impédance. Le transformateur audio du Zdirect a une réponse en fréquences plates et larges de 10Hz à 50kHz, et peut gérer des niveaux de signal élevés tout en maintenant une sortie basse impédance équilibrée et isolée - ce qui donne au Zdirect un son très propre et neutre. Les commutateurs d'atténuation d'entrée permettent une large variété de niveaux de signal et le jack de sortie d'entrée permet de tirer parti de la chaîne de signaux. Un commutateur de mise à la terre permet de séparer les masses des signaux d'entrée et de sortie, réduisant ainsi le ronflement et le bruit de boucle de terre.
Un filtre passe-bas commutable de 30 Hz élimine toutes les interférences à très haute fréquence. Ce filtre de Bessel sur la sortie est placé hors de la plage audio et est principalement destiné à réduire les interférences de fréquence radio avant qu'elles n'atteignent le système principal. Le filtre a été conçu pour réduire les artefacts de bruit des ordinateurs numériques. Un commutateur d'inversion de phase permet à l'utilisateur d'inverser la polarité du signal directement à la source.
Accessoire en option : support micro SM1.
Réponse en fréquences : 10Hz -50kHz, +/-0,5dB à +4dBu. THD : 0,01% typique, à 1kHz, +18dBu, moins de 0,05% à 100Hz, +18dBu. Connexions d'entrée : 6,35mm TRS asymétrique, 50 kOhm. Connexions de sortie : XLR 3 pts mâle, symétrique, 600Ohms. Phase de sortie : commutable, normale/inversée. Élévation de la terre : commutable, isole complètement les entrées du châssis et de la sortie. Atténuation d'entrée : commutable, 0dB, -20dB, -40dB. Type de filtre/réponse : commutable, passe-bas, -3dB à 30kHz. Dimensions (HxLxP) : 44,5 x 107 x 89mm. Poids : 0,35 kg.

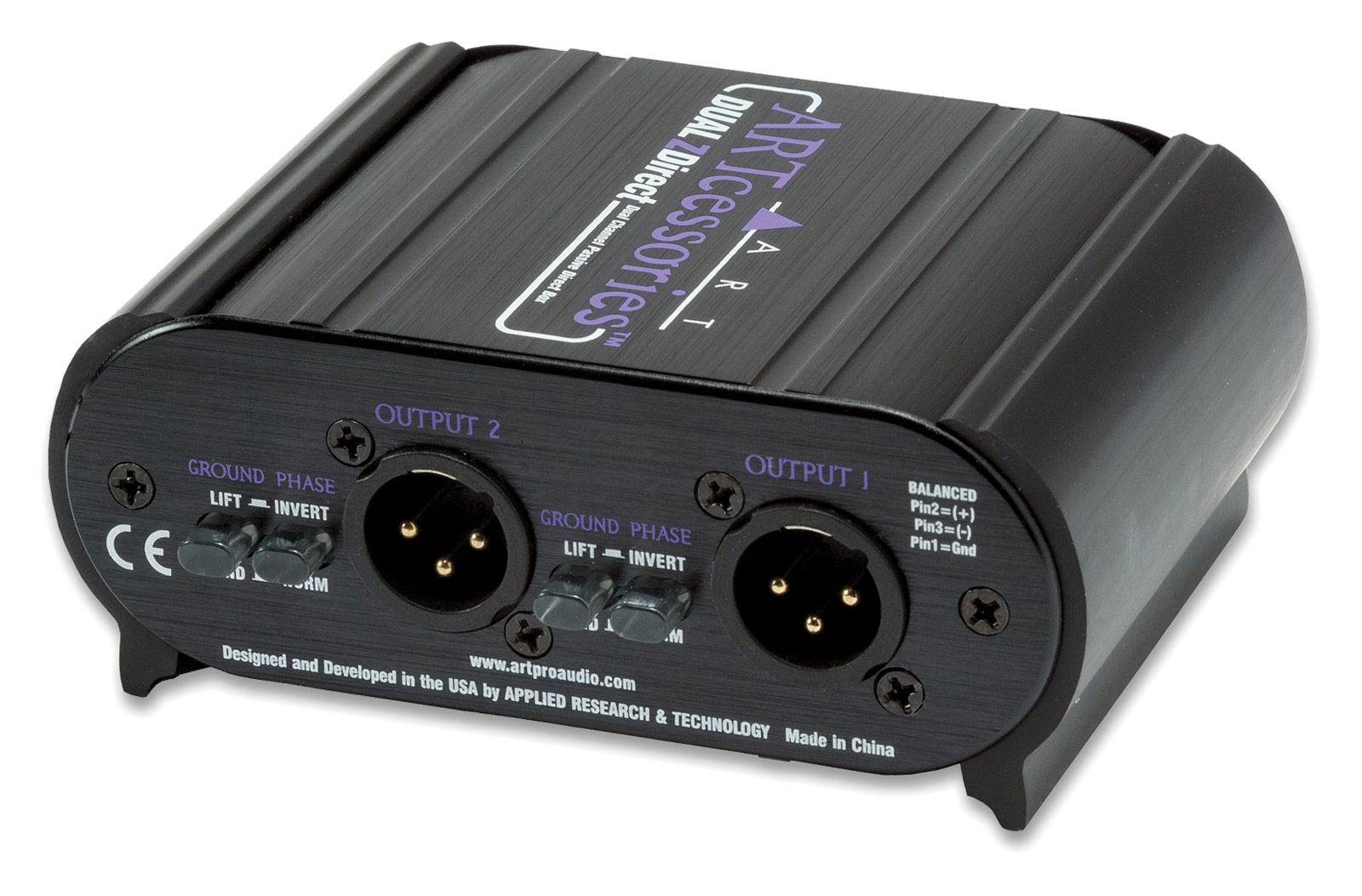

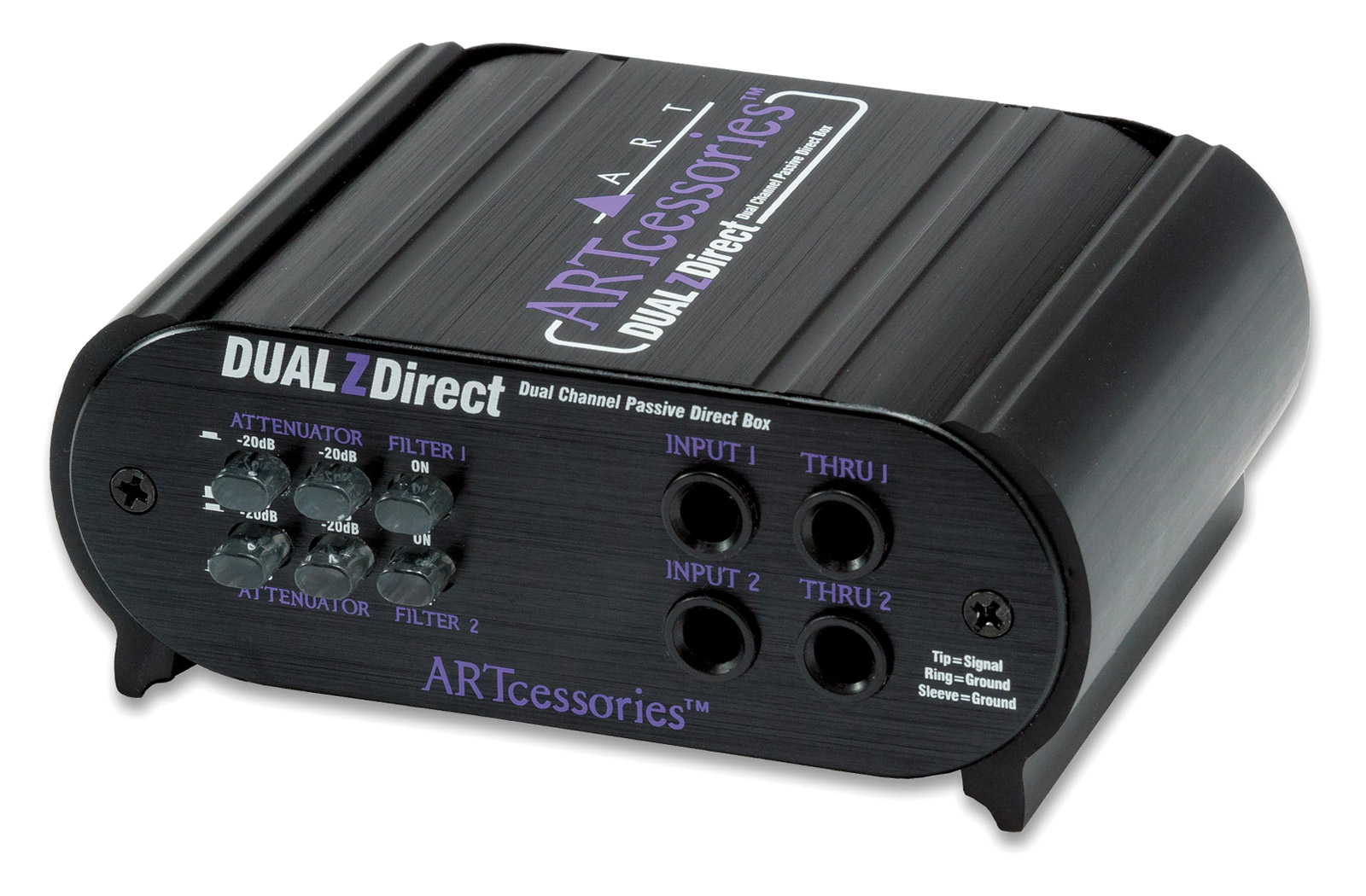

DUALZDirect est essentiellement constitué de deux boîtes de direct Zdirect dans un seul boîtier, offrant deux interfaces indépendantes et totalement passives.
Les entrées jack 6,35mm haute impédance sont converties par le transformateur en une source de signal basse impédance symétrique isolée. Le transformateur audio DualZdirect a une réponse en fréquences plates et larges de 10Hz à 50kHz, et peut gérer des niveaux de signal élevés tout en conservant une sortie basse impédance équilibrée et isolée. Les commutateurs d'atténuation d'entrée permettent une large gamme de niveaux de signal et les jacks d'entrée permettent de tirer parti de la chaîne de signaux. Un interrupteur de levage de masse permet de séparer les masses des signaux d'entrée et de sortie, réduisant ainsi le ronflement et le bruit de boucle de masse.
Des filtres passe-bas commutables de 30 Hz éliminent toutes les interférences à très hautes fréquences. Ce filtre de Bessel sur la sortie est placé hors de la plage audio et est principalement destiné à réduire les interférences de fréquence radio avant qu'elles n'atteignent le système principal. Le filtre a été conçu pour réduire tout artefact de bruit d'ordinateur numérique. Un commutateur d'inversion de phase permet à l'utilisateur d'inverser la polarité du signal directement à la source.
Accessoire en option : support micro SM1.
Réponse en fréquences : 10 Hz - 50 kHz, +/-0,5dB à +4 dBu. THD : 0,01% typique à 1 kHz, +18 dBu ; moins de 0,05% à 100 Hz, +18 dBu. Séparation des canaux : supérieure à 80 dB typique. Connexions d'entrée : 2 prises jack 6,35mm TRS, asymétriques, 50k Ohm. Connexions de sortie : 2x jack TRS 6,35mm. Connexions de sortie : 2x XLR 3 pts mâle, symétrique, 600Ohms. Atténuation d'entrée : commutable, 0, -20, -40dB. Type de filtre/réponse : commutable, passe-bas, -3dB à 30kHz. Dimensions (HxLxP) : 47 x 117 x 99mm. Poids : 0,40 kg.
