GLENSOUND PARADISO UNITÉ COMMENTATEURS pour 3 commentateurs, DANTE/AES67, réseau fibre, écrans ePaper

Code stock
95-8981
Marque
Glensound
Référence produit
  • PARADISO
GLENSOUND PARADISO UNITÉ COMMENTATEURS pour 3 commentateurs, DANTE/AES67, réseau fibre, écrans ePaper
GLENSOUND PARADISO UNITÉ COMMENTATEURS pour 3 commentateurs, DANTE/AES67, réseau fibre, écrans ePaperGLENSOUND PARADISO UNITÉ COMMENTATEURS pour 3 commentateurs, DANTE/AES67, réseau fibre, écrans ePaperGLENSOUND PARADISO UNITÉ COMMENTATEURS pour 3 commentateurs, DANTE/AES67, réseau fibre, écrans ePaperGLENSOUND PARADISO UNITÉ COMMENTATEURS pour 3 commentateurs, DANTE/AES67, réseau fibre, écrans ePaperGLENSOUND PARADISO UNITÉ COMMENTATEURS pour 3 commentateurs, DANTE/AES67, réseau fibre, écrans ePaper

GLENSOUND - CONSOLES DE COMMENTATEUR DANTE

Cette gamme d'unités de commentateurs de Glensound offre les installations requises par trois commentateurs, connectés à un réseau DANTE. DANTE est une solution logicielle et matérielle, offrant une distribution audio haute performance sur les réseaux IP standard, prenant en charge des centaines de canaux simultanés d'audio non compressée avec une faible latence et une synchronisation précise.

EXPRESS IP MINI – pour deux commentateurs

Express ip MINI est une console de commentateurs à deux utilisateurs qui offre toutes les fonctionnalités de base nécessaires à deux commentateurs ou annonceurs. Elle est utilisée pour les commentaires sportifs, l'interface avec les journalistes lors d'événements d'actualité ou pour la traduction audio en studio. Elle permet quatre entrées audio dans les écouteurs de l'utilisateur pour le suivi et deux circuits de retour d'information. Des amplificateurs de microphone de "haute qualité" sont utilisés, ainsi que le système de compresseur/limiteur d'arbitre de Glensound pour éviter la surcharge du circuit d'entrée. L'interface principale d'entrée/sortie audio est assurée par le système Dante, ce qui permet d'obtenir un son non compressé à faible retard sur les réseaux. L'Express IP MINI est également conforme à la norme AES67.

Le panneau supérieur de l'Express IP MINI est équipé d'un compteur de PPM à LED qui indique le niveau de sortie audio en dBU (0dBU = - 18dBFs). L'échelle de 1 à 7 de la BBC est également fournie. Deux boutons carrés rouges "mic on" dirigent le microphone vers la sortie audio du programme. Le bouton "mic on" est un bouton de verrouillage par défaut, mais il peut être réglé pour être toujours ouvert ou pour être momentanément coupé lorsqu'il est maintenu enfoncé.

Chaque commentateur dispose de deux jeux de six boutons de mixage pour casque. Chaque mélangeur de casque comprend le niveau audio du micro de l'autre commentateur, le son latéral qui ajuste le niveau de la voix du commentateur, et le PGM qui ajuste le niveau du signal audio envoyé par l'entrée Dante 1. Les autres fonctions comprennent le Cue qui ajuste le niveau du signal audio envoyé par l'entrée Dante 2, le TB1 qui ajuste le niveau du signal audio envoyé par l'entrée Dante 3, et le TB2 qui ajuste le niveau du signal audio envoyé par l'entrée Dante 4.

Il existe deux jeux de boutons de Talkback. En appuyant sur la touche Talkback 1 ou Talkback 2, le microphone est coupé sur la sortie du programme et l'audio est acheminé vers la sortie Talkback correspondante. Le fonctionnement de ce bouton est configurable en quatre modes : momentané, à verrouillage, intelligent et désactivé..

Le panneau avant de l'Express IP MINI dispose de deux prises jack 6,35 mm qui permettent de brancher des casques d'une impédance de 35 à 1000 ohms à l'aide d'une fiche de gauge A/B. Deux prises XLR3 femelles permettent de connecter des microphones à l'Express IP MINI. Vers le bas du panneau, un interrupteur d'alimentation fantôme permet d'activer ou de désactiver l'entrée d'alimentation fantôme +48v pour l'utilisation avec des microphones à condensateur. Un potentiomètre de contrôle du gain d'entrée est présent, tourner le contrôle du gain d'entrée dans le sens des aiguilles d'une montre augmente le gain de l'amplificateur du microphone et le tourner dans le sens inverse des aiguilles d'une montre réduit le gain. Le contrôle offre une plage de +10 à -20dB à partir de la ligne.

Express IP MINI dispose de quatre sorties, dont deux sorties micro et deux circuits Talkback. C'est le nombre maximum de canaux envoyés au réseau Dante. Afin de fournir une sortie mixte des deux microphones, la sortie micro B peut être modifiée pour fournir une sortie mixte des deux microphones en utilisant un sélecteur de sortie mixte sur le panneau arrière. Une LED d'état de liaison, qui clignote pour indiquer que l'Express IP MINI est connecté à un réseau et qu'il communique correctement, et connecteur Ethernet RJ45 permettant de connecter l'appareil à un réseau audio Dante sont également présents. L'Express IP MINI peut être alimentée par PoE si le switch réseau en dispose. Cette connexion fonctionne à une vitesse de 100 Mbps.

Gain de la ligne de micro : dynamique 60dB ; alimentation fantôme 35dB. Plage de gain micro : +10/ -20dB. Impédance d'entrée : 1k2. Alimentation fantôme : 48 Volts, à 6mA. Bruit d'entrée équivalent : 125dBu, micro dynamique 22-22kHz RMS terminé par 300 Ohms. Niveau d'entrée maximum : dynamique -13dB ; fantôme +12dB. Line Up numérique : +dBu = -18dBFs. THD + Bruit : moins de 0,011%, à 10kHz ref +8dBu. Plage de réglage du volume du casque : +10dB à Off, +10dB à -30dB en option de montage en usine. Impédance du casque : 35 à 1000 Ohms. Sortie casque maximale : +15dBu à 600 Ohms. Réponse en fréquences du casque : 50Hz à 24kHz, inférieure ou égale à 2dB. Interface réseau : Neutrik Ethercon, compatible RJ45. Chipset : cet appareil utilise le chipset Ultimo d'Audinate. Alimentation (PoE) : Standard 48V. Consommation électrique : moins de 4W. PoE : sur une connexion RJ45 à partir d'un commutateur PoE ou d'une source Mid Span. Dimensions (LxPxH) : 157 × 183 × 74mm. Poids : 0,74 Kg

EXPRESS IP MKII – pour deux commentateurs

L'Express IP MKII est une console de commentateurs à deux utilisateurs offrant toutes les fonctionnalités de base requises pour deux commentateurs ou annonceurs, pour lesquels la rapidité et la facilité de configuration et d'utilisation sont importantes Elle est largement utilisée pour les commentaires sportifs, pour l'interface avec les journalistes lors d'événements d'actualité ou pour la traduction audio en studio. Express IP MkII comporte deux circuits audio supplémentaires pour les commentateurs, ce qui leur permet d'entendre le micro de l'autre localement sans mixage externe - une fonction qui n'est pas disponible sur le modèle Express IP MKI précédent.

L'utilisateur peut assigner jusqu'à quatre entrées audio à son mixage pour casque pour le monitoring et deux circuits Talkback. Les amplificateurs de microphone sont utilisés en conjonction avec le système de compresseur/limiteur d'arbitre de Glensound pour aider à éviter la surcharge du circuit d'entrée. L'interface principale d'entrée/sortie audio est assurée par le système Dante, ce qui permet d'obtenir un son non compressé à faible retard sur les réseaux.

Chaque commentateur dispose de deux jeux de six boutons de mixage pour casque. Chaque mélangeur de casque inclut le niveau audio du micro de l'autre commentateur, le son latéral qui ajuste le niveau de la voix du commentateur, et la fonction PGM qui ajuste le niveau du signal audio envoyé par l'entrée Dante 1. Les autres fonctions incluent le Cue qui ajuste le niveau du signal audio envoyé par l'entrée Dante 2, TB1 qui ajuste le niveau du signal audio envoyé par l'entrée Dante 3, et TB2 qui ajuste le niveau du signal audio envoyé par l'entrée Dante 4.

Il existe deux jeux de boutons de Talkback. En appuyant sur la touche Talkback 1 ou Talkback 2, le microphone est coupé sur la sortie du programme et l'audio est acheminé vers la sortie Talkback correspondante. Le fonctionnement de ce bouton est configurable en quatre modes : momentané, à verrouillage, intelligent et désactivé..

Le panneau avant de l'Express IP MKII dispose de deux prises jack 6,35 mm qui permettent de brancher des casques d'une impédance de 35 à 1000 ohms à l'aide d'une fiche de gauge A/B. Deux prises XLR3 femelles permettent de connecter des microphones à l'Express IP MINI. Vers le bas du panneau, un interrupteur d'alimentation fantôme permet d'activer ou de désactiver l'entrée d'alimentation fantôme +48v pour l'utilisation avec des microphones à condensateur.

Un état d'entrée indique si l'appareil est alimenté par le secteur, par la PoE ou par les deux. Le MkII express IP acceptera les deux formes d'alimentation pour permettre une redondance. Un connecteur Ethernet RJ45 permet de connecter l'appareil à un réseau audio Dante. L'Express IP MKII peut être alimenté par PoE si le réseau en dispose. Cette connexion fonctionne à une vitesse de 100 Mbps. Une prise secteur IEC accepte une tension ca100-240 V +/- 10%. Un fusible interne non accessible pour cette entrée est présent.

Gain du microphone : dynamique 54dB ; alimentation fantôme 44dB, par liaison interne37dB. Impédance d'entrée : 1k2. Bruit aux sorties des canaux : supérieur ou égal à -70dB, 22Hz - 22kHz pondéré A, 300 Ohm de terminaison. Bruit à la sortie du mixage : supérieur ou égal à -67dB, 22Hz - 22kHz pondéré A, 300 Ohm de terminaison. Alimentation fantôme : 48 Volts, à 9,7mA. Type de compresseur/limiteur : Courbe multipoint complexe. Niveau d'entrée vers niveau de sortie : -54 : 0, -44 : +5, -34 : +8,5, -24 : +10, -19 : +12.5. Marge de manœuvre : 35dB. Interface réseau : Neutrik Ethercon. Type : compatible RJ45. Chipset : cet appareil utilise le chipset Ultimo d'Audinate. Réponse en fréquences : 53Hz à 10,5kHz, plate ; 40Hz à 15,2kHz, inférieure ou égale à -1dB ; 30Hz à 22kHz, inférieure ou égale à -3dB. Distorsion : -44dB. Impédance d'entrée de la ligne de casque : supérieure à 47kOhms. Réponse en fréquences des entrées : 50 Hz à 24kHz, supérieure ou égale à +/-2dB. Plage de gain/perte : Off à + 10dB. Impédance du casque : 35 à 1000 Ohms. Entrée d'alimentation secteur : ca 85 - 264 V. Consommation électrique : 3 Wa. PoE : Via une connexion RJ45 à partir d'un switch PoE. Dimensions (LxPxH) : 220 × 250 × 98mm. Poids : 1,46 Kg.

PARADISO - pour trois commentateurs

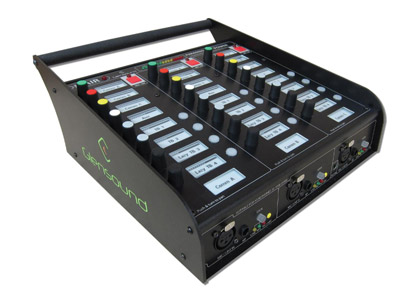

Destiné aux applications de diffusion en direct à l'antenne, le Paradiso a été conçu avec de multiples capacités de redondance. Il dispose de 4 sources d'alimentation possibles (secteur, 2x PoE et courant continu externe) et de connexions réseau entièrement redondantes pour les circuits en cuivre et en fibre. Le Paradiso dispose de trois entrées micro/ligne et trois amplificateurs de casque, chacun avec 8 entrées audio mixables et leurs propres contrôles de niveau. Le contrôle à distance du gain d'entrée et des fonctions de commutation se font par l'intermédiaire de l'application Windows 10. Le Paradiso peut également être utilisé avec des équipements d'autres fabricants lorsqu'il est connecté à un réseau audio DANTE et peut également être utilisé en dehors d'un réseau DANTE dédié lorsqu'il est connecté aux boîtiers de la série DARK ou AoIP de Glensound. Cette connexion peut être directe ou passer par un réseau structuré.

Les quatre connexions réseau du Paradiso peuvent être configurées comme un commutateur. Dans cette configuration, si les emplacements SFP/fibres redondants primaires et secondaires ont été utilisés comme liaison réseau, les connexions RJ45 peuvent être utilisées pour faire un looping vers d'autres unités locales du Paradiso ou d'autres dispositifs DANTE. Tous ces dispositifs seront indiqués séparément sur le réseau dans l'utilitaire de configuration du contrôleur DANTE.

La façade verticale du Paradiso présente trois prises pour les écouteurs. La prise jack stéréo standard de 6,35 mm permet de brancher des casques dont l'impédance est comprise entre 32 et 1000 Ohms. Le Paradiso possède un circuit qui ajuste automatiquement le niveau de sortie en fonction de l'impédance du casque utilisé. Il y a également trois connecteurs d'entrée micro/ligne XLR femelle à 3 broches, qui ont une compression/limitation lorsque le micro est sélectionné. Un compresseur à taux variable est appliqué aux crêtes d'entrée pour éviter toute coupure. Cela fonctionne également sans affecter le reste du signal audio. Trois boutons poussoirs jaunes pour le type d'entrée sont présents. Ils permettent de changer le type d'entrée entre micro, micro avec alimentation fantôme +48V et ligne. Des LED associées indiquent l'état actuel. Une entrée auxiliaire qui accepte un circuit stéréo asymétrique sur une prise jack 3,5 mm est disponible. Le panneau avant comporte également trois encodeurs rotatif de contrôle de gain qui modifient le gain d'entrée appliqué. Lorsqu'il est réglé, l'affichage ePaper ci-dessus indique, en dB, le gain réel appliqué. En tournant rapidement la commande, le gain s'ajuste par paliers plus importants et en tournant lentement, le gain se modifie en résolution plus fine. Il est possible de désactiver ce contrôle de gain à partir de l'application de contrôle.

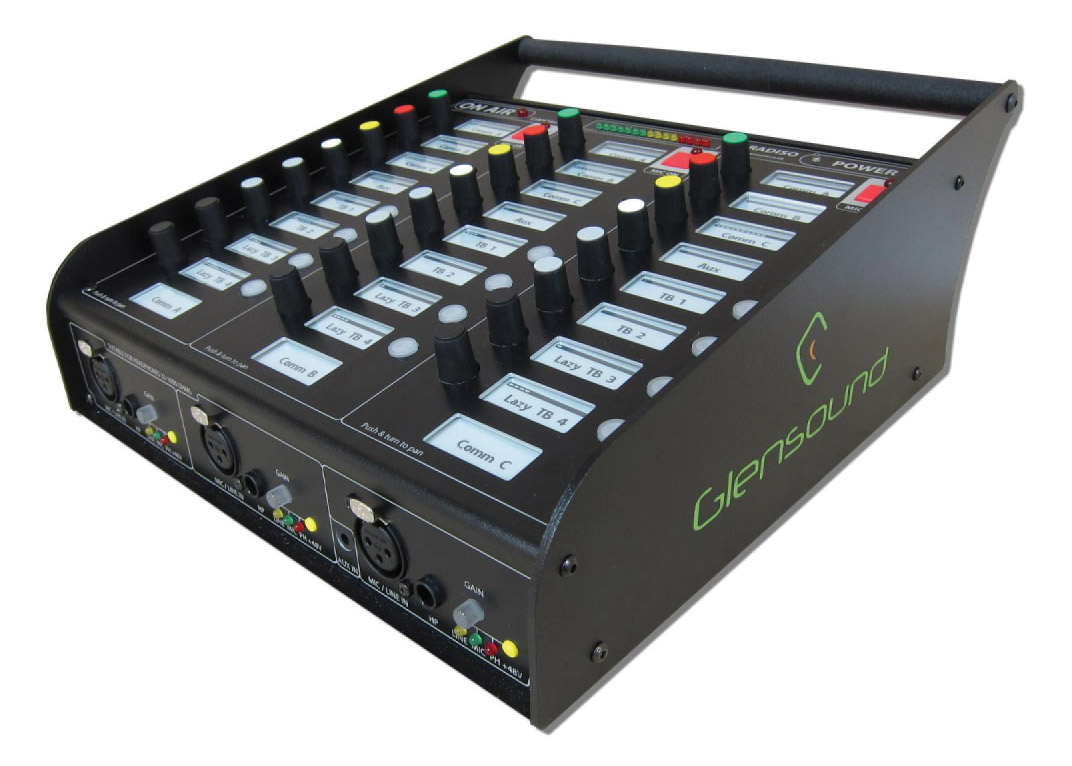

Le panneau supérieur du Paradiso dispose d'une LED On-Air dans le coin supérieur gauche. Elle s'allume lorsque l'un des trois interrupteurs "MIC ON" est activé. Dans le coin opposé, une LED bleue indique que l'appareil est connecté à une source d'alimentation appropriée et que le processeur interne fonctionne. En haut du panneau supérieur se trouve un compteur de PPM qui indique le niveau de sortie du mélange des trois microphones du commentateur. En dessous, trois boutons rouges "MIC ON" permettent d'ouvrir et de fermer les microphones du commentateur.

Le Paradiso est équipé d'écrans ePaper. Chaque écran affiche des informations qui sont normalement associées au contrôle de niveau et de panoramique du casque et au bouton de réponse. Les graphiques donnent une indication de la source audio associée ou de la destination. La "barre" supérieure de l'écran ePaper fournit une indication visuelle de la position du contrôle de volume associé, tandis que la "barre" inférieure de l'écran fournit une indication visuelle de la position panoramique actuelle de la source.

Vingt-quatre boutons de couleur indiquent le niveau et le panoramique de la source audio d'entrée associée. Tourner le bouton dans le sens des aiguilles d'une montre/antihoraire augmente/diminue le niveau. Les boutons sont utilisés pour effectuer un panoramique de la source audio entre les oreilles gauche et droite du casque du commentateur. La section inférieure de l'écran ePaper indique la position panoramique actuelle. Les boutons de talkback, également présents sur le panneau supérieur, dirigent le microphone du commentateur vers la sortie talkback associée.

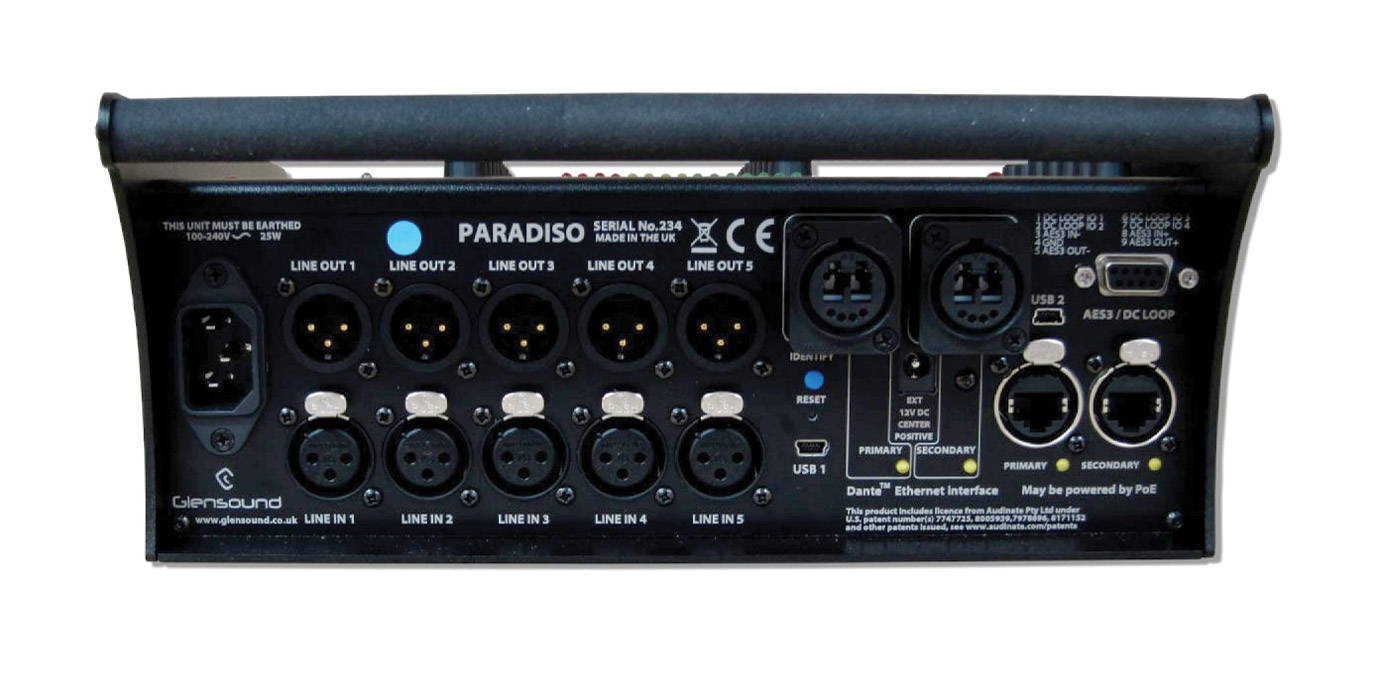

Le panneau arrière, présente cinq entrées/sorties audio standard symétriques sur XLR3. Elles sont alimentées en interne par le DSP et peuvent être complètement indépendantes des circuits audio DANTE car elles ne nécessitent pas le réseau DANTE pour fonctionner. Deux interfaces de réseau en fibre optique sont installées, une primaire et une secondaire sur des connecteurs Neutrik Opticon. La section inférieure de l'écran ePaper indique la position panoramique actuelle. Dans le coin supérieur droit du panneau arrière se trouve une prise D9 qui fournit 1x entrée et sortie AES3 donnant deux canaux audio. La fréquence d'échantillonnage de ce circuit AES3 correspond, et est verrouillée au réseau DANTE. Une paire de GPO (sorties à usage général) et une paire de GPI (entrées à usage général) sont également fournies. Il y a également deux prises USB sur le panneau arrière. L'une est utilisée pour la mise à jour du firmware vers le processeur principal et l'autre est utilisée pour la mise à jour du firmware vers le processeur qui contrôle le panneau avant. Un bouton bleu d'identification et de réinitialisation est utilisé pour la mise à jour du logiciel. Une entrée secteur IEC à 3 broches accepte une alimentation secteur de 100-240 VAC, et un connecteur d'entrée CC à deux broches de type canon. Il est conçu pour accepter une entrée de +volt CC entre 9-15 volts.

L'application Windows 10 Glen Controller permet de contrôler à distance et de configurer toutes les fonctionnalités du Paradiso. Le Glen Controller se connecte au Paradiso via le même réseau que les circuits audio Dante et fournit un système de contrôle fiable et redondant via les interfaces réseau primaire et secondaire, ce qui signifie que même si l'un des deux réseaux venait à être déconnecté, la télécommande continuerait à fonctionner. Le Glen Controller peut se connecter à plusieurs unités Paradiso, et plusieurs instances fonctionnant sur différents PC peuvent se connecter à un seul Paradiso. Il existe une option permettant de bloquer le contrôle d'un Paradiso par d'autres utilisateurs et cette installation peut être protégée par un mot de passe. Pour les utilisateurs qui utilisent régulièrement les unités lors de différents événements et fonctions, les paramètres peuvent être enregistrés et des noms peuvent être attribués pour un rappel rapide et importés/exportés entre différentes unités hardware du Paradiso.

Le Glen Controller permet d'effectuer des opérations quotidiennes telles que la mise en marche et l'arrêt des micros, le réglage des gains des microphones, le réglage des niveaux PPM, la visualisation et le réglage des commandes de niveau des écouteurs et la modification des graffitis sur les écrans de l'ePaper. Il offre également des fonctions complètes permettant de personnaliser les caractéristiques du Paradiso, notamment, mais pas exclusivement : changer les paramètres de fonctionnement, y compris les paramètres momentanés, de verrouillage et de coupure momentanée pour la toux. Interaction des commutateurs - en appuyant sur le commutateur TB, on ferme le micro ; configuration GPIO, atténuation du volume des écouteurs, routage/mélange des circuits audio vers le réseau Dante/AES67, routage/mélange des circuits audio vers les sorties analogiques et numériques, routage/mélange des circuits audio à partir du réseau Dante/AES67, et routage/mélange des circuits audio à partir des entrées analogiques et numériques.

Accessoires inclus : manuel, câble secteur, cordon RJ45-RJ45 Cat5 2m.
Accessoires en option : mallette de transport en polypropylène, modules fibres optiques - multimode au lieu de monomode, alimentation à découpage de type bureautique.

Plage de gain d'entrée du micro : -40dB à +40dB. Ligne micro dynamique : 30dB. Ligne d'alimentation micro + fantôme : 30dB. Ligne d'entrée ligne : 0dBu (plage de gain +/-20+dB). Impédance d'entrée micro : 100k. Bruit d'entrée équivalent : 127dBu (22-22kHz RMS terminé 300 Ohms). Niveau d'entrée maximum avant écrêtage : micro dynamique +10dBu ; micro + 48V fantôme +18dBu ; ligne + 18dBu. Réponse en fréquence : micro supérieur à +/- 0,25dB 50Hz à 22 kHz (-2 à 25Hz) ; ligne supérieur ou égal à 0,1dB 22Hz à 22kHz. THD + Bruit (réf +8dBu) : 100Hz = 0,023% 1kHz = 0,012% 10kHz = 0,014%. Impédance du casque : 16-1000 Ohms. Sortie casque maximale : +12dB dans 600 Ohms. Réponse en fréquence du casque : supérieur ou égal à 0,1dB 22Hz à 22kHz. Bruit du casque : -76,6dB à l'alignement (bruit résiduel). THD + bruit du casque : 0,008% à 1kHz, (ref8dBu). Plage de réglage du volume du casque : +10dB à la mise hors tension (option de configuration +10dB à -30dB). Impédance du casque : 200-2000 Ohms. Fréquence d'échantillonnage de l'interface réseau Dante/AES67 : 48 kHz. Résolution : 24Bit. Alimentation : IEC filtré, 100 à 240VAC (+/-10%) 47-63 Hz. Consommation CA : inférieur à 25 watts. Entrée CC : connecteur canon 2,5mm, centre +Ve, 9 - 15 volts. Dimensions (LxPxH) : 256 x 285 x 115mm. Poids : 2,75 kg

PARADISO LITE - pour trois commentateurs

Le Paradiso Lite possède les mêmes caractéristiques que le Paradiso, à l'exception de l'affichage ePaper et de la fonctionnalité de connexion au réseau fibre optique.

INFERNO - pour un commentateur

L’Inferno est une console de commentateur pour utilisateur unique intégrée à un réseau DANTE. Le système peut être agrandi en ajoutant d’autres unités Inferno au réseau. L’unité est dotée d’une seule entrée micro ou ligne afin de transmettre sur le réseau vers un amplificateur de casque et de sept entrées alimentées par le réseau DANTE. Les réglages de gain d’entrée et les commutations peuvent être effectués à distance via un navigateur internet. Des ‘boîtes de dérivation’ adaptées DANTE pouvant se connecter, en direct ou sur réseau Ethernet, à l’Inferno sont disponibles.

Conçu pour la diffusion en direct, il possède plusieurs capacités de redondances, avec ses quatre sources d’alimentation (l’alimentation CA interne, deux connexions PoE et une prise CC pour alimentation externe), ainsi que de connexions au réseau entièrement redondantes pour circuits cuivre et fibre optique.

DANTE est une solution, combinant équipement et logiciel, qui offre une distribution audio sur réseaux IP standard de haute performance. Elle prend en charge plusieurs centaines de canaux d’audio non compressée en simultané en assurant une faible latence et une synchronisation précise. Pour plus d’information voir Comprendre le réseau DANTE. Dans un réseau DANTE, l’interface web DANTE Controller gère le routage audio. Toute entrée DANTE peut être dirigée vers une sortie ou vers plusieurs points de sortie du réseau.

L’Inferno peut être utilisé en conjonction d’équipement de tierce partie, une fois connecté à un réseau audio Dante. Il peut également être employé en dehors d’un réseau s’il est connecté à une ou plusieurs boîtes de dérivation DARK de Glensound, se référer à Glensound – DANTE. Cette liaison peut être directe ou passer au travers un réseau structuré. La Dark88 permet de localiser toutes les entrées et les sorties audio dans un endroit distinct à l’Inferno.

Une fois connectées à un réseau DANTE, les sources et les destinations peuvent être configurées de n’importe quel endroit du réseau avec l’utilisation du logiciel gratuit DANTE Controller. Voir sur le site www.audinate.com pour plus de détails.

Les quatre connexions réseau de l’Inferno peuvent configurées comme un switch. Dans cette configuration, si les connexions SFP/fibre primaire et secondaire sont utilisées pour la liaison au réseau, les RJ45 peuvent être employées pour faire une boucle vers d’autres unités Dark locales ou autres appareils DANTE, tous visibles séparément sur le réseau dans l’utilitaire de configuration DANTE Controller.

Le panneau avant vertical propose deux prises jack 3pts, 3,5mm et 6,35mm, pour casque. Une prise XLR femelle avec pour l’entrée micro/ligne/Phantom 48V, avec un système compresseur/limiteur appliquant un taux de compression variable aux pics d’entrée afin d’éviter l’écrêtage sans affecter le reste du signal audio.

Le panneau arrière présente des touches accompagnées de témoins LED pour la sélection du mode d’entrée. Une touche bascule entre le réglage grossier du gain d’entrée du micro et de la ligne. Deux LED indiqueront celui qui est sélectionné. Une deuxième touche active ou désactive l’alimentation Phantom 48V qui ne peut être désactivée lorsque le gain est sélectionné pour la ligne. Un deuxième bloc de deux touches, plus et moins, et trois témoins LED, permettent le réglage fin du gain. Le gain actuel n’est pas affiché, toutefois, chaque pression d’une touche, modifiera le gain d’environ 0,33dB. La LED ‘Lineup’ indique lorsque le gain se trouve dans les conditions de préréglages d’usine.

Un autre bloc de LED indique le statut des entrées d’alimentation avec une LED par secteur CA, CC externe et alimentation primaire et secondaire PoE des ports Ethernet. D’autres connecteurs sont proposés sur la partie inférieure du panneau, une prise d’entrée IEC pour la CA, une prise coaxiale pour l’entrée CC et deux RJ45 pour l’Ethernet. Deux emplacements SFP sont disponibles pour les interfaces fibre optique primaire et secondaire optionnelles. Les RJ45 et les emplacements SFP sont tous accompagnés d’une LED indiquant l’activité du réseau. Une prise mini USB-B est disponible pour la mise à jour du firmware avec les touches ‘Reset’ et ‘Update’.

La partie inclinée de la surface supérieure est divisée en dix parties :
Sept d’entre-elles sont associées aux sept entrées pour CUE ou Talkback. Chaque partie est similaire avec un espace pour indiquer la nature de la source, un bouton collet pour le réglage du signal émis dans le casque, une touche ‘gauche-centre-droit’ (L-C-R) et une touche Talkback.
La touche L-C-R dirigera le signal associé sur la gauche, la droite ou les deux (centre) du casque du commentateur. Une partie séparée au centre du panneau a une image stylisée d’un micro-casque avec une LED dans chaque écouteur. La première pression d’une touche L-C-R allume les LED et affiche le routage de la source concernée. La pression successive de la touche passera à chacun des routages disponibles, l’un après l’autre. La touche Talback dirigera le microphone vers la sortie correspondante de l’Inferno, canaux 1 à 7 du réseau DANTE. Le mode de fonctionnement des touches, par exemple en fugitif ou à verrouillage, peut être ajusté via l’interface internet.

Une partie en forme de L est dotée d’une rangée de 15 LED, au milieu du panneau, indiquant le niveau de la sortie principale, en cours de diffusion. L’échelle allant de 1 à 7 est une échelle PPM traditionnelle de la BBC, très répandue en Europe, et la graduation allant de -12 à +12 affiche le niveau de sortie en dB. Chaque LED couvre une plage de 2dB. Un bouton collet, en bas à droite, règle le niveau du ‘sidetone’ (la sortie du microphone du commentateur) diffusé sur le casque et dirigé via la touche L-C-R, comme décrit plus haut.
Entre les contrôles PPM et ‘sidetone’ se trouve une touche ‘ON AIR’ qui dirige le microphone du commentateur vers le canal portant le signal sur le réseau DANTE. La manière de réagir de la touche peut être réglée via l’interface internet.

La dernière partie propose une LED qui, allumée, indique que l’appareil est en marche.

L’inferno contient un serveur web permettant aux ingénieurs d’accéder aux configurations via un navigateur installé sur n’importe quel ordinateur présent sur le réseau avec le logiciel Inferno Controller. Le réglage à distance du gain, la configuration de la réaction de chaque touche Talk, mode verrouillabe, fugitif, toujours ouvert et fermé par pression, ou intelligent (une pression rapide verrouille, une pression longue est fugitive) est possible. Les boutons poussoirs à l’arrière peuvent également être verrouillés. Les configurations réseau ainsi que le paramétrage du routage du casque, verrouillable par la suite, se font également via le navigateur. Il est possible d’empêcher la baisse complète des niveaux du casque. Le ‘sidetone’ peut être fixé sur actif ou inactif. Une page supplémentaire permet la configuration d’effets sur les canaux. Cette dernière contrôle l’interaction entre toutes les touches de la face supérieure. Par exemple, la pression d’une touche Talk coupera habituellement l’entrée du microphone diffusée et la rétablira une fois la touche relâchée. L’interaction des touches sont toutes configurables. Un mètre PPM affichant la même information entre -12 et +12dB que sur l’Inferno est disponible sur tout le réseau.

Entrées : -19dBu / +5dBu / +18 dBu max., pour microphone / microphone avec Phantom / ligne. Impédance : 2400 ohms / 100k ohms, microphone / ligne. Plage du gain : -30 à +15dBu, -35 à +15dBu, -15 à +15dBu. Pour microphone dynamiques / microphone avec fantôme/ligne. Réponse : -2dbu à 25Hz, plat 50Hz-22kHz, +/- 0.25dBu, microphone ; ‘plat’ à 22kHz, ligne. Plage dynamique : 126dB, microphone. Distorsion : 0.012% THD, 1kHz, +8dBu. Bruit : -69dBu, 22Hz - 22kHz, A pondéré, terminaison 300ohm, entrée microphone. Impédance du casque : 16-600 ohms. Plage dynamique du casque : 94.6dB. Réponse du casque : ‘plat’ 22Hz à 22kHz'. Alimentation : 12V, 357mA. Dimensions : 211 x 138 x76 (Lx l x h)mm. Poids : 1.26kg.

Accessoires inclus : cordon secteur avec fiche UK.
Accessoires en option : DANTE/SFPS, DANTE/SFPM, DANTE/SFP1 et DANTE/SFP2.

Modules SFP en option

Le ‘DANTE/SFP’ est monomode et le ‘DANTE/SFPM’ est multimode. Les ‘DANTE/SFP1’ et ‘DANTE/SFP2’ sont utilisés pour des distances allant jusqu’à 10km et sont de type WDM (multiplexage en longueur d'onde), une technologie de multiplexage pouvant être utilisée pour permettre une communication bidirectionnelle sur une seule fibre. Le SFP1 doit être employé par paire avec le SFP2. Pour les boîtes de distribution DANTE se référer à Glensound – DANTE .

  Description Prix €
H.T.
Ajouter au panier
Livraison
GLENSOUND EXPRESS IP MINI UNITÉ DE COMMENTATEUR 2 utilisateurs, Dante, PoE, compacte à poser   Code stock : 95-8983
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1.090,00 €
GLENSOUND EXPRESS IP MKII UNITÉ DE COMMENTATEUR 2 utilisateurs, Dante, alim.interne, à poser   Code stock : 95-8984
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1.490,00 €
GLENSOUND PARADISO UNITÉ COMMENTATEURS pour 3 commentateurs, DANTE/AES67, réseau fibre, écrans ePaper   Code stock : 95-8981
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
5.170,00 €
GLENSOUND PARADISO LITE UNITÉ COMMENTATEURS pour 3 commentateurs, DANTE/AES67   Code stock : 95-8982
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
3.450,00 €
GLENSOUND INFERNO UNITE COMMENTATEUR entrées/sorties DANTE, pour un commentateur   Code stock : 95-8971
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1.660,00 €
GLENSOUND DANTE/SFPS MODULE SFP pour fibre optique monomode   Code stock : 95-8986
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
169,60 €
GLENSOUND DANTE/SFPM MODULE SFP pour fibre optique multimode   Code stock : 95-8987
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
110,60 €
GLENSOUND DANTE/SFP1 MODULE SFP pour fibre optique un brin bidirectionnelle WDM pour SFP2   Code stock : 95-8988
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
215,60 €
GLENSOUND DANTE/SFP2 MODULE SFP pour fibre optique un brin bidirectionnelle WDM pour SFP1   Code stock : 95-8989
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
86,25 €

Prix Livraison

5.170,00
l'unité (H.T.)
Approvisionnement à validation de commande, disponible sous 2‑3 semaines. Besoin plus rapidement ? Appelez-nous
Statut RoHS Conforme
