Sonifex

95-611

SONIFEX TB-6D INTERCOM autonome, 6 canaux

Sonifex TB-6D

SONIFEX TB-6D INTERCOM autonome, 6 canaux
SONIFEX TB-6D INTERCOM autonome, 6 canauxSONIFEX TB-6D INTERCOM autonome, 6 canaux

SONIFEX - INTERCOMS TALKBACK

Gamme d'intercoms destinées aux applications broadcast, qui fonctionnent ensemble pour former un système de réseau d'ordres (talkback) s'intégrant à de nombreux autres systèmes existants. Des modèles de table et à monter en rack sont proposés, avec microphone et haut-parleur intégrés. Chacun a la possibilité de communiquer avec d'autres postes, d'écouter des entrées externes et dispose d'une grande souplesse de configuration.

TB-6D Intercom Talkback

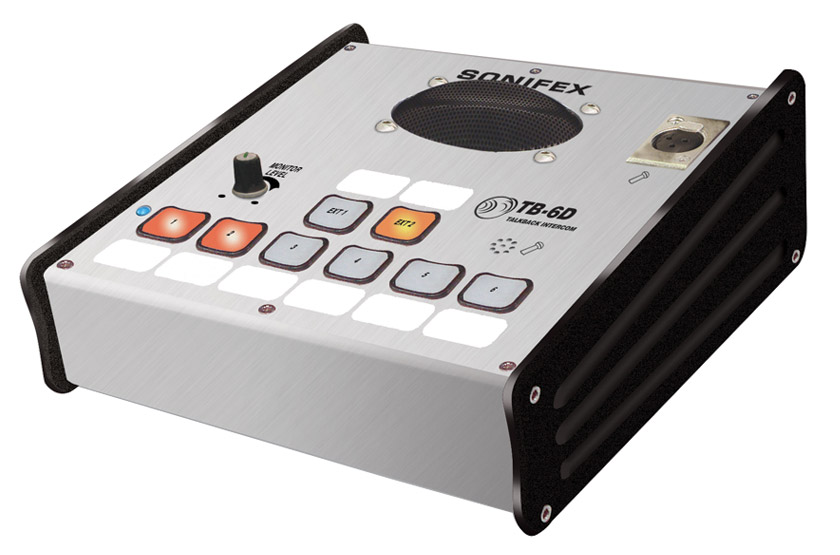

Unité de table pour communiquer avec jusqu'à six autres postes. En façade se trouvent six boutons pour la sélection de talkback et deux pour des entrées externes. Une commande de volume règle le niveau à la fois du haut-parleur et du casque. Quand on appuie sur un bouton, il s'allume et le signal de talkback est activé vers ce poste. Les boutons fonctionnent à la fois de façon fugitive et commutée. S'ils sont maintenus, la sélection est annulée au relâchement, sinon ils fonctionnent comme des interrupteurs à verrouillage. Quand un signal talkback entre, les entrées externes peuvent être coupées ou mélangées avec lui, selon le réglage d'un cavalier interne.

Le signal envoyé aux autres postes peut venir du microphone à électret intégré de la façade ou d'un microphone externe. Les signaux entrants peuvent être écoutés via le haut-parleur ou un casque. Quand un casque est branché, le haut-parleur est automatiquement coupé, sinon il peut l'être via un contact de télécommande. Deux sources externes peuvent être écoutées, par exemple pour une communication confidentielle ou pour écouter l'entrée d'une station. Le haut du boîtier accueille la grille du haut-parleur et une prise XLR pour brancher le microphone externe.

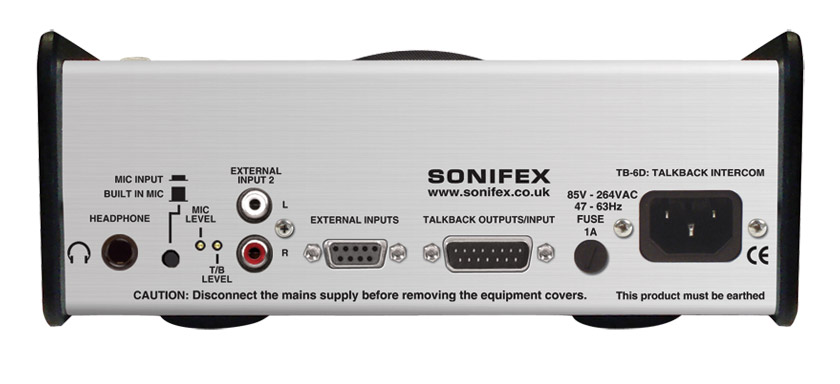

A l'arrière se trouvent une commande de gain préréglé, un sélecteur de source de microphone, la prise jack 6,35 mm stéréo pour casque, deux entrées stéréo, symétriques externes via un connecteur D-sub 9 broches véhiculant aussi les signaux de télécommande, deux prises cinch (RCA/phono) pour l'entrée externe 2, et une commande de niveau préréglé pour le signal talkback entrant. De plus, il y a a une entrée d'alimentation IEC, un fusible et le connecteur D-sub 15 broches pour brancher l'entrée et les sorties de talkback pour les autres postes.

Des cavaliers internes peuvent être configurés pour employer d'autres sources que l'amplificateur de microphone intégré et pour envoyer le signal d'écoute à d'autres systèmes comme une console de mixage plutôt qu'à l'amplificateur d'écoute interne. L'intercom sert alors à commuter et écouter les entrées externes.

Les intercoms TB-6D/R utilisent une alerte par CC "fantôme" ou "mode commun", dans laquelle la terre est placée sur la prise médiane d'un transformateur pour communiquer, aussi sont-elles compatibles avec de nombreux autres systèmes de talkback utilisés. Un poste émetteur met une terre sur la prise médiane; celle-ci est détectée par le poste récepteur qui s'active alors (et fournit un signal CC pour baisser si nécessaire les écoutes locales). Chaque poste a une seule entrée ligne d'écoute et six sorties. Quand n'importe lequel des boutons de communication est pressé, la communication et l'alerte sont envoyées sur la ligne sélectionnée. Les circuits de "départ" vers une seule unité de réception sont simplement connectés en parallèle à son entrée. Comme l'impédance de sortie est assez élevée et que celle de l'entrée du récepteur est assez basse, cela a pour effet de mélanger tout signal de talkback entrant.

TB-6R Talkback Intercom

Similaire à la TD-6D mais en rack 2U. L'entrée XLR pour microphone externe est en façade, comme la grille du haut-parleur.

Caractéristiques techniques :

Impédance d'entrée : Entrées externes; plus de 30 kohms en asymétrique, 40 kohms en symétrique
Impédance d'entrée : Microphone; 1,5 kohms
Gain d'entrée : Microphone; 74 dB à 53 dB
Gain d'entrée : Talkback; 9 dB à -28 dB
Sortie casque : 150 mW sous 32-600ohms
Gain : Sortie casque; 9 dB à moins de -60 dB (off)
Alimentation : CA 85 V - 264 V, 47-63 Hz
Dimensions : Unités de table; 60 x 86 x 224 x 225 mm (hauteur avant x hauteur arrière x l x p)
Dimensions : Unités en rack; 60 (2U) x 483 x 185 (h x l x p)
Poids : Unités de table; 1,25 kg. Unités en rack; 2,6 kg

Accessoires fournis : manuel et cordon d'alimentation IEC.
Accessoires optionnels : microphone col de cygne. Voir CANFORD - MICROPHONES - Col de cygne - Dynamique.

  Description Prix (€) Ajouter au panier
SONIFEX TB-6D INTERCOM autonome, 6 canaux   Code stock : 95-611
Svp Connectez-vous pour l'état des stocks et le délai de livraison.
€595,00
SONIFEX TB-6R INTERCOM montage rack, 6 canaux   Code stock :
Svp Connectez-vous pour l'état des stocks et le délai de livraison.
€630,00
