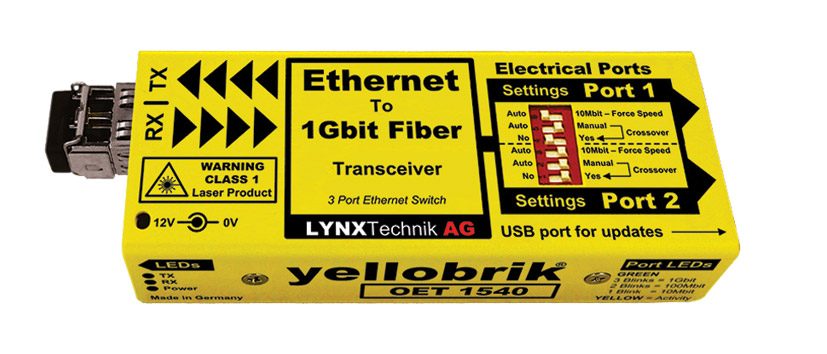

LYNX YELLOBRIK OET 1540 EMETTEUR-RECEPTEUR FIBRE OPTIQUE Ethernet, b2x SM CWDM (sans SFP)

Le CWDM ("Coarse Wavelength Division Multiplexing") fait référence au processus de combinaison (multiplexage) de plusieurs longueurs d'onde monomode dans un seul câble à fibre optique. Selon les émetteurs, récepteurs et émetteurs-récepteurs utilisés, les signaux peuvent être transportés dans une direction ou dans les deux simultanément. Chaque longueur d'onde peut être utilisée pour le transport de différents flux audio, vidéo ou de données, ou une combinaison des trois dans le cas d'audio et de données intégrés à un signal SDI. La norme ITU- G.692.2 définit dix-huit longueurs d'onde de 1270 nm à 1610 nm, avec un espacement des canaux de 20 nm, qui peuvent être utilisées au sein d'un système CWDM. L'emploi de Yellobrik avec modules SFP CWDM permet de surmonter les limitations induites dans la distribution de signaux de données Ethernet, série et GPI sur de longue distance tout en permettant le multiplexage de 18 signaux optiques sur une seule fibre allant jusqu'à une distance de 40km. Des modules SFP 80km sont également disponibles. Veuillez nous contacter pour plus d'informations.

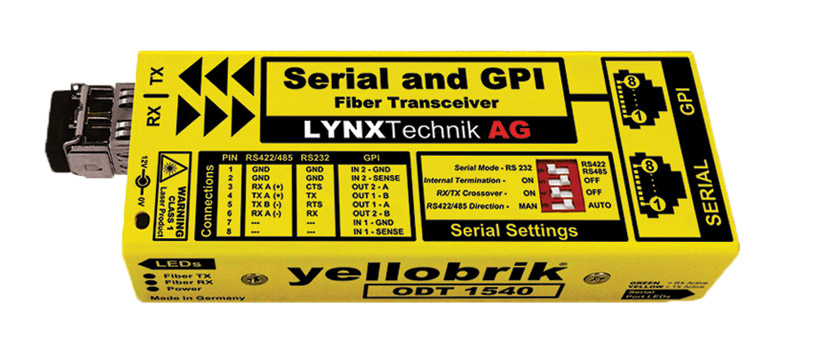

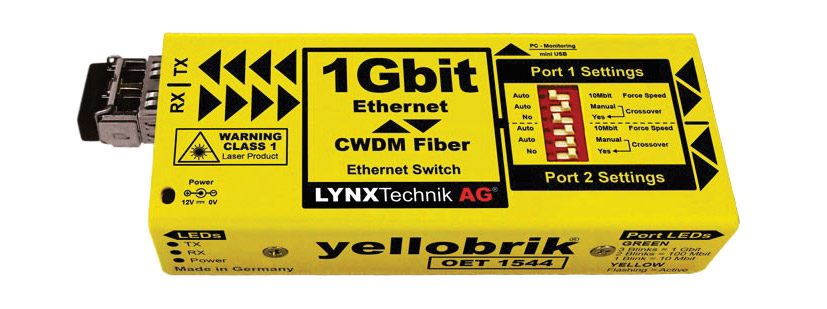

Ces modules de la gamme Yellobrik fabriqués par Lynx Technik, étendent les circuits électriques de communication sur des distances pouvant aller jusqu'à 40km. L'extender Ethernet prend en charge l'Ethernet gigabit, l'unité série et GPI prend en charge les protocoles RS422, 432 et 485 combinés avec de la signalisation double, bidirectionnelle GPI. Les deux nécessitent une liaison fibre duplex. Les modules extender Yellobrik CWDM Ethernet, série, et GPI sont dotés d'une "cage" SFP (Small Form-Factor Pluggable) dans laquelle un émetteur/récepteur SFP CWDM fibre optique doit être enfiché. Ils peuvent être installés préalablement ou changés à chaud sans outillage ni ouverture du module Yellobrik. Les modules peuvent être utilisés en autonome ou montés dans un support d'installation en rack.

Notez que de nombreux protocoles de connexion de broches SFP sont incompatibles et que la qualité et la fiabilité varient fortement d'un fabricant à l'autre. Par conséquent, il est recommandé de n'utiliser que les SFP de Lynx Technik avec les modules Yellobrik.

Caractéristiques communes

Accessoires inclus : alimentation avec fiches UK, US et EU, fixations à scratch et boîte de transport en plastique.
Accessoires en option : cordons d'alimentation pour autres alimentations 12V. Support de fixation rack accueillant jusqu'à 14 modules. Alimentation double redondante. Voir LYNX –Yellobrik – Alimentation et accessoires de montage.
