LYNX - YELLOBRIK - ALIMENTATION ET ACCESSOIRES DE MONTAGE

RPS 1001, RPS 1003 - Alimentations électriques

Tous les Yellobrix (sauf le MUX passif et les modules splitter/conbineur) sont fournit en standard avec un adaptateur secteur RPS 1001 universel. D'autres adaptateurs secteurs sont disponibles séparément.

Le RPS 1001 permet d'alimenter un module Yellobrik. Il est fournit avec fiches secteurs interchangeables UK, EU et australiennes. Alimentation : CA 100-240V, 50-60Hz. Sortie : CA 10-15Vm 1,5A max. Dimensions : 68 x 46 x 38mm, sans cordon ni contacts secteur.

Le RPS 1003 permet d'alimenter un module Yellobrik. Il dispose d'une entrée secteur IEC pour le branchement d'un cordon secteur adapté disponible séparément. Le cordon d'alimentation CC est captif. Alimentation : CA 100-240V, 47-63Hz. Sortie : 12V, 1,5A max. Dimensions : 90 x 35 x 35mm, sans cordon.

P-TAP 1000, XLR-1000 - Câbles pour adaptateur secteur

Les deux relient un unique module Yellobrik à une source CC 12 V, et ont une longueur de 1,8 m, l'un avec un connecteur P-tap pour raccordement à la source 12 V, l'autre avec une XLR 4 broches mâle.

RFR 1000 - Châssis de montage en rack

Le RFR 1000 peut accueillir 14 modules Yellobrik dans un espace rack de 1U. Les modules son montés verticalement et bien fixés en place. Chaque emplacement a son propre connecteur d'alimentation intégré sur un bus d'alimentation électrique. Le rack a deux entrées CC 12 V pour l'alimentation, une principale et une de secours, redondante. Des DEL d'alimentations principale et redondante se trouvent en face avant ainsi que des connexions GPI pour les alarmes de panne d'alimentation. Les alimentations électriques doivent être commandées séparément.

Si le châssis accepte tous les modèles Yellobrik. Notez que si de plus grands modules sont installés, 3U d'espace de rack seront requis.

Bien que le châssis convienne à tous les Yellobrik, il est tout particulièrement adapté aux convertisseurs fibre optique Yellowbrik qui sont généralement utilisés en plus grand nombre. Les connexions fibre optique se trouvent à l'avant et les connexions en cuivre SDI à l'arrière. Un espace est laissé ouvert sur un des côté pour laisser passer les boucles fibre optique de l'avant à l'arrière. Les LED temoignant de l'activité RX et TX sont clairement visibles à l'avant une fois les modules installés. Dimension : format rack 1U, profondeur 145mm. Quand de plus grands modules sont installés, l'ensemble occupe au total 3U d'espace de rack.

RPS 1000-EU, RPS 1000-UK - Alimentation secteur pour châssis de montage en rack

Le châssis RFR 1000 est fournit SANS adaptateur secteur. Un adaptateur externe RPS 1000 permet d'alimenter toute combinaison de Yellowbrik. Une deuxième unité peut être employée pour offrir une alimentation redondante. Le RPS 1000 est doté d'une entrée IEC avec un cordon terminé d'une fiche EU ou UK. Le cordon CC est captif. Alimentation : CA 100-240V, 47-63Hz, 0,5-1,2A. Sortie : CC 12V, 10A max. Dimensions : 145 x 75 x 43mm, sans cordon.

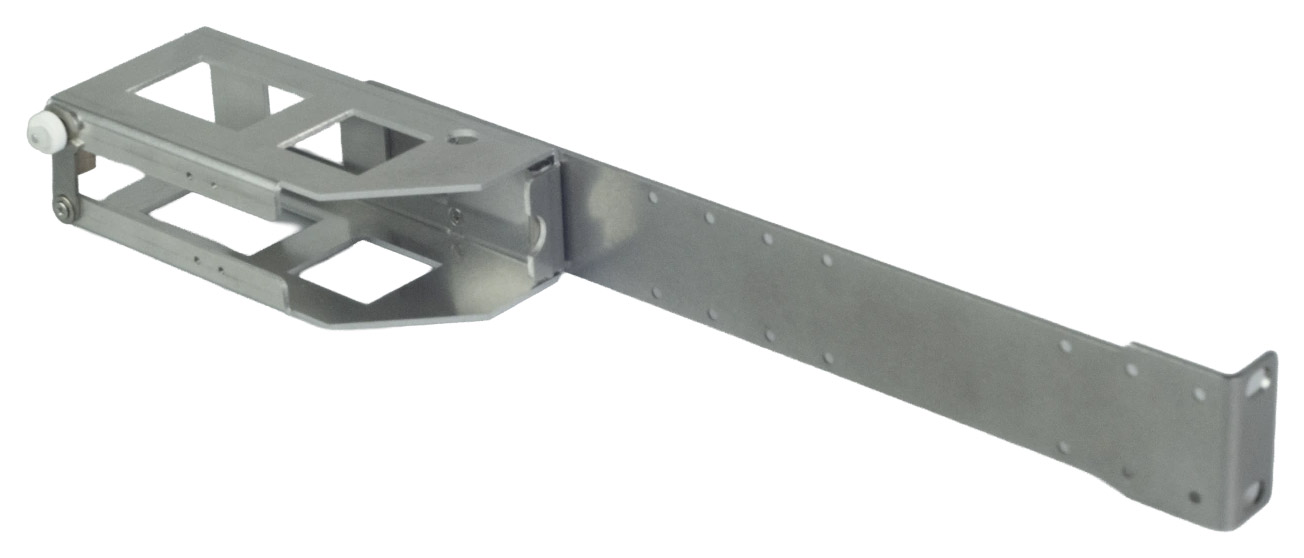

RFR 1018 - Châssis pour rack 0.5U pour modules fibre optique passifs

Le châssis de montage RFR 1018 est conçu pour recevoir des combinaisons de un ou deux modules OCM 9 canaux fibre optique MUX/DEMUX, jusqu'à quatre modules OCM quatre canaux ou jusqu'à quatre splitters fibre optique passifs Yellobrik. Il fournit une plateforme solife pour toute installation en rack standard 19 pouces.
Les modules sont facilement placés par l'avant puis retenus de manière fiable à l'aide d'une vis à oreilles.

En le combinant avec le châssis RFR 1000, pouvant accepter jusqu'à 14 Yellobrik fibre optique, on obtient un système CWDM à 18 canaux totalement modulable dans un espace rack de 1,5U.

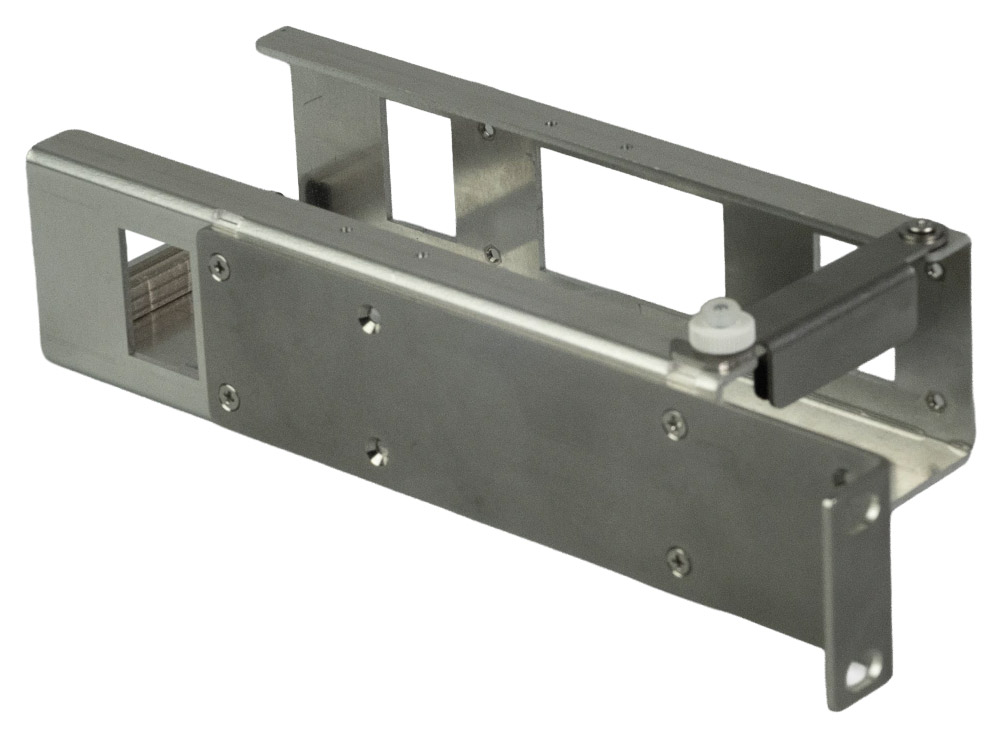

RFR 1001 - Support pour module unique

Le RFR 1001 est un support robuste métallique pour le montage d'un seul module Yellobrik. Il convient aussi bien aux petits qu'aux plus grand modules en utilisant les orifices de montage prévus à cet effet des Yellobrik.

Le support peut être fixé à toute surface plane à l'aide de vis ou boulons appropriés (non fournis). Les orifices de montage sont centrés sur des bandes rack 19 pouces permettant ainsi l'installation de Yellowbrik à l'arrière de châssis pour rack. Les modules sont fixés à l'aide de vis à oreilles en nylon.

  Description Prix (€) Ajouter au panier
Livraison
LYNX YELLOBRIK RPS 1001 ALIMENTATION SECTEUR Pour 1x module Yellobrik, fiche secteur   Code stock : 90-3053
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
45,60 €
LYNX YELLOBRIK RPS 1003 ALIMENTATION SECTEUR Pour 1x module Yellobrik, en-ligne   Code stock : 90-3054
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
45,60 €
LYNX YELLOBRIK P-TAP 1000 CORDON ADAPTATEUR BATTERIE 12V DC, 1.8m, P-TAP   Code stock : 90-3055
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
45,60 €
LYNX YELLOBRIK XLR-1000 CORDON ADAPTATEUR BATTERIE 12V DC, 1.8m, XLR-4   Code stock : 90-3056
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
39,90 €
LYNX YELLOBRIK RFR 1000 CHASSIS POUR MONTAGE EN RACK Pour 14x modules Yellobrik, sans alimentation   Code stock : 90-3051
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
319,20 €
LYNX YELLOBRIK RPS 1000-UK ALIMENTATION SECTEUR EXTERNE pour châssis install.en rack RFR 1000   Code stock : 90-3052
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
119,70 €
LYNX YELLOBRIK RPS 1000-EU ALIME.SECTEUR EXTERNE pour châssis install.en rack RFR 1000, cordon EU-IEC   Code stock : 90-3049
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
119,70 €
LYNX YELLOBRIK RFR 1018 SUPPORT POUR INSTALL EN RACK pour modules OCM Yellobrik   Code stock : 90-3059
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
193,80 €
LYNX YELLOBRIK RFR 1001 SUPPORT pour modules Yellobrik   Code stock : 90-3058
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
26,22 €
