TELEGARTNER BNC 3G HD FICHE mâle, à sertir, 75 ohms, groupe Q

Code stock
48-786
Marque
Telegartner

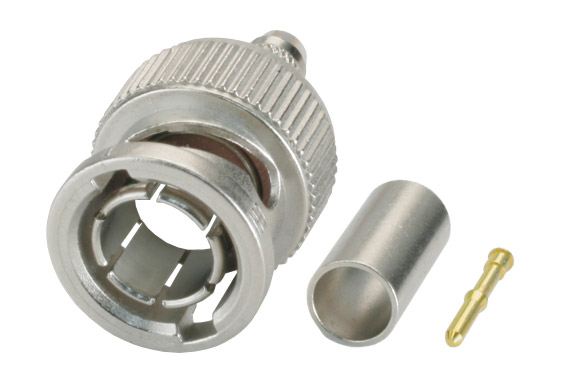

TELEGARTNER BNC 3G HD FICHE mâle, à sertir, 75 ohms, groupe Q

Les images ne sont proposées qu'à titre indicatif. Veuillez consulter la description du produit pour avoir les détails exacts.

TELEGARTNER BNC 3G HD FICHE mâle, à sertir, 75 ohms, groupe Q

TELEGARTNER - CONNECTEURS - BNC - Fiches mâles - À sertir - 3G HD-SDI

Ces modèles 75 ohms hautes performances, d'un fabricant Allemand leader, ont été développés spécifiquement pour les applications allant jusqu'à 3G HD. Ils ont un affaiblissement de réflexion extrêmement faible et sont donnés pour 1000 cycles de couplage.

La broche centrale à sertir en plaqué or, d'impédance adaptée, "clique" dans un isolant PTFE dans un corps plaqué nickel avec ferrule externe. Ils surpassent les demandes du SMPTE 292M et SMPTE 424M avec un affaiblissement de réflexion typique de 36 dB à 1 GHz, de 31 dB à 2 GHz et de 29 dB à 3 GHz.

Canford propose plusieurs gammes de connecteurs BNC aux spécifications moins rigoureuses, dont des modèles 50 ohms convenant aux besoins de HF ; ils sont mentionnés séparément et appelés "BNC" plutôt que "BNC HD", plus loin dans ce chapitre.Voir dans l'encart Ressources Tableau de sélection des mâchoires de sertissage

Achetés à l'unité, les connecteurs serons conditionnés en sachet de 5 ou 10. Acquis en pack de 100, ils seront fournis rangés dans une boîte en plastique compartimentée.

Accessoires optionnels : des gaines anti-traction colorées sont recommandées pour les modèles à sertir de certaines tailles, voir CANFORD - MANCHONS ANTI-TRACTION - BNC et MUSA. Canford ne peut pas proposer de gaines anti-traction pour les câbles du groupe Z en raison de leur gros diamètre et de la rigidité de ces types de câbles. Des outils de sertissage et des mâchoires sont également proposés, voir le(s) document(s) associé(s).

L'outillage de sertissage doit être du type adapté au connecteur et à la taille du câble. Le câble, le connecteur et les mâchoires de sertissage doivent tous appartenir au même "groupe" de câbles.

Pour une explication de la terminologie utilisée dans cet article et pour connaître les avantages des raccordements par sertissage et par soudure, ainsi qu'obtenir un conseil sur la procédure de raccordement et sur le choix des connecteurs et de l'outillage convenant à des câbles spécifiques, veuillez lire "Connecteurs BNC - Terminologie et raccordement", "Sélection des mâchoires de sertissage" et "Prises coaxiales - Guide de selection" dans le cadre "Ressources" de cette page.

  Description Prix €
H.T.
Ajouter au panier
Livraison
TELEGARTNER BNC 3G HD FICHE mâle, à sertir, 75 ohms, groupe J Code stock : 48-785
1+ 6,55 €
10+ 6,38 €
50+ 6,22 €
100+ 6,05 €
TELEGARTNER BNC 3G HD FICHE mâle, à sertir, 75 ohms, groupe Q Code stock : 48-786
1+ 6,82 €
10+ 6,66 €
50+ 6,48 €
100+ 6,31 €
TELEGARTNER BNC 3G HD FICHE mâle, à sertir, 75 ohms, groupe X Code stock : 48-787
1+ 3,63 €
10+ 3,54 €
50+ 3,46 €
100+ 3,36 €
TELEGARTNER BNC 3G HD FICHE mâle, à sertir, 75 ohms, groupe Y Code stock : 48-788
1+ 4,85 €
10+ 4,73 €
50+ 4,60 €
100+ 4,48 €
TELEGARTNER BNC 3G HD FICHE mâle, à sertir, 75 ohms, groupe Z Code stock : 48-789
1+ 13,25 €
10+ 12,92 €
50+ 12,59 €
100+ 12,26 €
TELEGARTNER BNC 3G HD FICHE mâle, à sertir, 75 ohms, groupe J, pack de 100 Code stock : 48-775
Approvisionnement à validation de commande, disponible sous 1 à 2 mois. Besoin plus rapidement ? Appelez-nous
1+ 575,00 €
5+ 541,00 €
le paquet
TELEGARTNER BNC 3G HD FICHE mâle, à sertir, 75 ohms, groupe Q, pack de 100 Code stock : 48-776
Approvisionnement à validation de commande, disponible sous 1 à 2 mois. Besoin plus rapidement ? Appelez-nous
1+ 600,00 €
5+ 564,00 €
le paquet
TELEGARTNER BNC 3G HD FICHE mâle, à sertir, 75 ohms, groupe X, pack de 100 Code stock : 48-777
1+ 289,70 €
5+ 272,30 €
le paquet
TELEGARTNER BNC 3G HD FICHE mâle, à sertir, 75 ohms, groupe Y, pack de 100 Code stock : 48-778
Approvisionnement à validation de commande, disponible sous 3‑4 semaines. Besoin plus rapidement ? Appelez-nous
1+ 421,30 €
5+ 396,00 €
le paquet
TELEGARTNER BNC 3G HD FICHE mâle, à sertir, 75 ohms, groupe Z, pack de 100 Code stock : 48-779
Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 1 à 2 mois. Besoin plus rapidement ? Appelez-nous
1+ 1.170,00 €
5+ 1.100,00 €
le paquet
TELEGARTNER BNC 3G HD FICHE mâle, à sertir, 75 ohms, pour Canford SDV-F-HD, pack de 100 Code stock : 48-784
Approvisionnement à validation de commande, toute annulation de la commande occasionnera des frais, disponible sous 1 à 2 mois. Besoin plus rapidement ? Appelez-nous
1+ 755,00 €
5+ 710,00 €
le paquet
