PALADIN 8000 PINCE A SERTIR COAXIAL sans mâchoires

Code stock
55-752
Marque
Paladin Tools
Référence produit
  • 8000
PALADIN 8000 PINCE A SERTIR COAXIAL sans mâchoires
PALADIN 8000 PINCE A SERTIR COAXIAL sans mâchoiresPALADIN 8000 PINCE A SERTIR COAXIAL sans mâchoires

PALADIN - OUTILS DE SERTISSAGE - Pour connecteurs coax.

Gamme d’outils de sertissage à cliquet avec mâchoires interchangeables. Tous les outils disposent d’un cycle à cliquet complet avec levier de relâchement de sécurité, six réglages de cliquet pour une force de sertissage réglable, et le maintien des mâchoires par molette.
Des molettes et poignées de rechange sont également disponibles. Ces outils existent aussi sous forme de kits complets avec trois paires de mâchoires, dans une sacoche de rangement pratique voir Paladin - Kits d’outils pour sertissage de connecteur coaxial.


1302

Le 1302 est un outil économique, avec des poignées moulées en plastique profilé. Longueur 225 mm, poids 495 g (hors mâchoires). Les mâchoires sont à commander séparément en cas de besoin.


8000

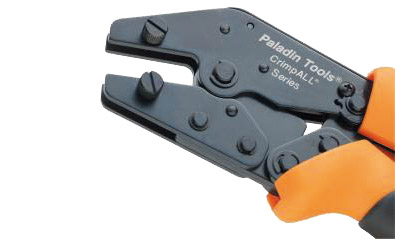

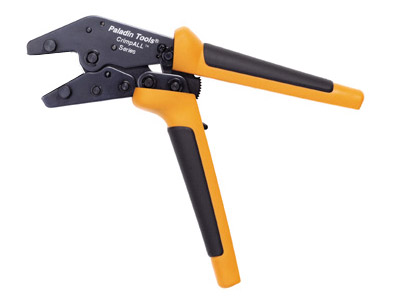

Cet outil perfectionné dispose de poignées à revêtement caoutchouc pour un plus grand confort, d’un écartement réduit des poignées pour faciliter l'emploi par des mains de toutes tailles et d’une tête coudée pour réduire les torsions du poignet de l’opérateur durant l’utilisation. Une force de sertissage plus élevée est obtenue avec moins de force manuelle, ce qui fatigue moins la main, y compris le dernier “clic” requis pour terminer le processus de sertissage. Longueur 250 mm, poids 585 g (hors mâchoires). Les mâchoires sont à commander séparément en cas de besoin.

Mâchoires pour 1302 et 8000

Type Nombre Tailles d’empreinte Tailles d’empreinte Convient aux
d’empreintes (côte sur plat) mm (côte sur plat) pouces groupes de câbles
2034 3 1,73, 5,41, 6,50 0,068, 0,213, 0,256 B,D,G,J,Q,X (ne convient pas à la BNC HD de Telegärtner)
2656 3 2,03, 2,54, 10,90 0,080, 0,100, 0,429 Z
2699 5 1.04, 1.73, 4.52, 6.48, 7.06, 0.041, 0.068, 0.178, 0.255, 0.278 B,Q,Y (1)
3703 4 7,01, 6,48, 5,41, 1,69, 1,25 0,276, 0,255, 0,213, 0,067, 0,049 Y, Telegartner BNC HD Q, X, Y
2657 4 1.07 SQ, 1.73, 6.98, 7.06 0.042 SQ, 0.068, 0.275, 0.278 Amphenol BNC HD/Mini BNC HD groupe Y (2)
2648 5 1.07 SQ, 1.73, 4.52, 5.00, 6.48 0.042 SQ, 0.068, 0.178, 0.197, 0.255 Amphenol BNC HD/Mini BNC HD groupe X (3)
3704 3 10,9, 3,25, 2,54, 0,8 0,429, 0,128, 0,100, 0,032 Z, Telegartner BNC HD groupes J, Z
2687 2 8,23, 9,14 0,324, 0,360 Y (type F)
2064 0 Pour RJ45 8P8C

Note (1): Convient également aux 1505A, 1855A Belden.
Note (2): Convient également au 1694A Belden.
Note (1): Convient également aux 1855A, 1855ENH Belden.

Pour une explication de la terminologie utilisée ici, des différents avantages concernant la connectorisation par sertissage et par soudure ainsi que des conseils sur les procédures de connectorisation, choix des connecteurs et outils adaptés aux câbles spécifiques, référez-vous aux fichiers 'Crimp Die Selection Chart', Coaxial Connector Selection Guide et 'BNC Connectors - Terminology And Termination' se trouvant dans l'encart 'Ressources'.

Les groupes de câbles Canford sont basés sur les diamètres globaux et diélectriques tels qu'ils apparaissent sur notre page "Prises coaxiales - Guide de sélection" (voir l'encard Ressources pour le lien vers cette page). Il est important de noter que ce regroupement est une indication et non une confirmation de la compatibilité. Si vous souhaitez obtenir de l'aide pour choisir votre outillage, veuillez contacter : ventes@canford.fr

Note de commande :

Le tableau ci-dessus indiquant les ensembles de matrices pour connecteurs coaxiaux est principalement destiné à la terminaison de connecteurs Telegartner et Amphenol. Bien que les connecteurs COAX puissent être utilisés dans les groupes de câbles appropriés, il est conseillé aux clients de consulter les fiches techniques des connecteurs pour connaître les tailles de sertissage requises afin de garantir la compatibilité.

  Description Prix €
H.T.
Ajouter au panier
Livraison
PALADIN 1302 PINCE A SERTIR COAXIAL sans mâchoires Code stock : 55-751
69,66 €
PALADIN 8000 PINCE A SERTIR COAXIAL sans mâchoires Code stock : 55-752
95,59 €
PALADIN 2303 JEU DE VIS MOLETEES de remplacement pour 1302/8000 Code stock : 55-757
10,37 €
PALADIN 2034 JEU DE MACHOIRES pour groupes B, D, G, J, Q, X Code stock : 55-761
43,33 €
PALADIN 2656 JEU DE MACHOIRES pour groupe Z Code stock : 55-762
43,33 €
PALADIN 2699 JEU DE MACHOIRES pour groupes B, Q, Y et Belden 1505A, 1855A Code stock : 55-763
43,33 €
PALADIN 3703 JEU DE MACHOIRES pour groupe Y et Telegartner BNC HD groupes Q, X, Y Code stock : 55-764
49,03 €
PALADIN 2657 JEU DE MACHOIRES pour BNC HD groupe Y et mini BNC HD groupe Y, Belden 1694A Code stock : 55-768
Approvisionnement à validation de commande, disponible sous 1 à 2 semaines. Besoin plus rapidement ? Appelez-nous
43,33 €
PALADIN 2648 JEU DE MACHOIRES pour mini BNC HD Amphenol groupe X et Belden 1855A Code stock : 55-769
43,33 €
PALADIN 3704 JEU DE MACHOIRES pour groupe Z et Telegartner BNC HD groupes J, Z Code stock : 55-765
Produit plus distribué. Nous ne pouvons malheureusement pas vous proposer de produit équivalent.
PALADIN 2687 JEU DE MACHOIRES pour groupe Y, CT100/CX100 F-connecteurs et RG45 Code stock : 55-766
Produit plus fabriqué.Nous ne pouvons malheureusement pas vous proposer de produit équivalent.
PALADIN 2064 JEU DE MACHOIRES pour RJ45 Code stock : 55-767
Approvisionnement à validation de commande, disponible sous 1 à 2 semaines. Besoin plus rapidement ? Appelez-nous
43,33 €
