AMBIENT iTC-INL TC CLOCKIT CORDON D'ENTREE Lemo 5pts vers jack 3.5mm TRRS, pour micro-casque Apple

L'ACL 204 Lockit est un générateur de timecode et de synchronisation portable très sophistiqué, couvrant toutes les cadences de timecode et tous les formats de synchro. L'ACN-TL Tiny Lockit offre les mêmes fonctionnalités sauf la synchro, avec en plus un réglage de niveau de sortie et de conversion de TC, et des options de communication. Ce sont les premiers d'une nouvelle génération de produits Clockit qui utilisent pleinement le système Ambient Clockit Network (ACN) via un émetteur-récepteur sans fil intégré. La configuration est possible "à la volée" via un système de navigation facile à utiliser d'un doigt et un algorithme intelligent empêche toute configuration de valeurs de TC et de synchro incorrectes, discordantes et toute modification involontaire de la configuration. Un redémarrage n'est pas nécessaire après réglage. Un afficheur OLED permet un contrôle visuel instantané de la configuration actuelle et aide aux déplacements dans le menu pour effectuer les réglages.

La technologie de compensation de température intégrée garantit un timecode dont la déviation par rapport à une référence donnée est de moins de +/-0,1 ppm sur de longues périodes. Tous les produits Clockit pour timecode peuvent être étalonnés sur le terrain en les connectant au Clockit Controller ACC501 qui tire sa référence d'un signal GPS, du timecode de l'enregistreur master ou de la caméra, ou d'un signal de référence vidéo généré par le studio ou le synchroniseur du camion-régie. Le calibrage est électronique, précis et instantané, aucun réglage manuel n'est nécessaire, de façon à éviter toute dérive et réinitialisation.

L'ACL 204 et l'ACN-TL disposent d'un module de réseau sans fil et d'un port de données série intégrés, de sorte que l'état de chaque unité de l'installation puisse être contrôlé et que les métadonnées des appareils connectés puissent être consignées, mises en mémoire tampon et communiquées au maître du réseau ACN (Ambient Clockit Network). Ces fonctionnalités procurent la stabilité d'un générateur Ambient Clockit conventionnel avec la flexibilité d'un système de TC sans fil mais sans la crainte de décrochages. Il est également possible, à l'aide de l'ACN Master, de synchroniser à distance les générateurs et de renvoyer des métadonnées aux enregistreurs. L'antenne interne sans fil 2,4 GHz offre une portée de 50 m en ligne directe ; en option, une antenne externe peut être ajoutée afin de maintenir, voire d'étendre, la portée dans les environnements "bruyants" où d'autres appareils Wi-Fi 2,4 GHz et sans fil sont présents. Deux versions d'antenne sont disponibles, SMA-M (droite) et SMA-M90 (coudée à 90°) afin de convenir à l'orientation choisie pour le montage du Clockit.

En plus des fonctionnalités de l'ACL 204, l'ACN-TL Tiny Lockit offre la plupart des caractéristiques du très prisé ALL 601, comme le niveau de sortie de timecode variable pour enregistrer le TC sur une piste audio et la conversion de timecode entre LTC, MTC et LANC. Le deuxième connecteur Lemo fournit le TC ou peut être configuré comme port de communication USB, RS232 ou GP I/O par l'utilisateur.

L'ACL 204 et l'ACN-TL permettent à l'utilisateur d'appliquer un décalage de la sortie TC pour compenser le retard de traitement de certaines caméras HD. De plus la deuxième sortie présente sur chacun des appareils et la possibilité de commuter la sortie de synchronisation de l'ACL 204 pour attaquer des charges doubles, permet à des bases de caméra 3D de fonctionner à partir d'une seule unité. De ce fait le poids et la complexité en sont réduits.

L'alimentation est en CC 5 à 18 V via la prise Lemo "A", en CC 5 V via la prise mini-USB, ou deux piles alcalines AA, batteries rechargeables NiMH ou Li-Ion. Choisir le type de batterie dans le menu de configuration permettra un déclenchement précis de l'alerte de basse tension.

Le boîtier usiné en aluminium anodisé et sablé assure au Clockit de résister aux rigueurs du lieu et de l'environnement en extérieur.

Normes prises en charge
Timecode : SMPTE/EBU (23,976, 24, 25, 29,97, 30 i/s, 29,97/30 drop frame).

Formats de synchro : NTSC (59,94i) ; PAL (50i), 720p (23,976, 24, 25, 29,97, 30, 50, 59,94, 60), 1080i (50, 59,94, 60), 1080psF (23,976, 24, 25, 29,97, 30), 1080p (23,976, 24, 25, 29,97, 30, 50, 59,94, 60) ; Word clock (32, 44,1, 48, 88,2, 96, 176,4, 192 kHz, pull-up / pull-down) ; Black audio AES3 (32, 44,1, 48, 88,2, 96, 176,4, 192 kHz, pull-up / pull-down)

Des instructions complètes de fonctionnement et de configuration se trouvent dans le mode d'emploi, accessible depuis la page du produit sur www.canford.co.uk

ACL 204 Lockit

Dimensions : 100 (l) x 74 (p) x 36 (h) mm. Poids : 0,25 kg sans piles. Consommation électrique : 90 mA, 3 V, typique. Autonomie des piles : 30 heures, typique.

Accessoires fournis : câble de sortie LTC, Lemo vers BNC coudée, câble de synchro, BNC vers BNC coudée, étui en cuir.

ACN-TL Tiny Lockit

Dimensions : 78 (l) x 20 (p) x 56 (h) mm. Poids : 0,122 kg sans piles. Consommation électrique : 50 mA, 3 V, typique. Autonomie des piles : 10 heures, typique.

Accessoires fournis : aucun accessoire supplémentaire.

Accessoires optionnels

Plaques de montage rapide, complètes avec adaptateurs de filetage 3/8e de pouce mâle :

Adaptateurs filetés de rechange :

Antennes :

Câbles :

Système gratuit de contrôle de timecode pour iPod touch, iPhone et iPad

L'app Ambient Recording Clockit Timecode se télécharge gratuitement depuis l'Apple App Store. Elle offre une boîte à outils modulaire pour timecode destinée aux appareils mobiles Apple sous iOS 3.x et supérieur avec prise en charge native de la résolution de l'écran de l'iPad. Elle permet à un smartphone ou à une tablette de devenir un outil de production polyvalent pour le script, l'enregistrement chronologique et tout type de contrôle approximatif du timecode. Le module hôte de base dispose d'un lecteur de timecode complet qui comprend mesure du niveau, analyseur de forme d'onde native et plus encore.

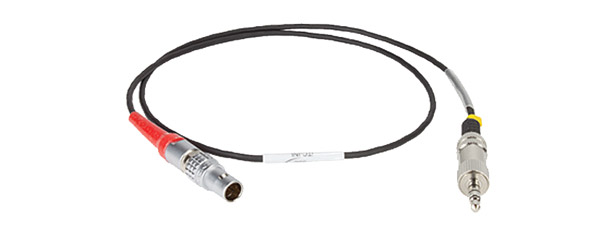

Accessoires : la connexion s'établit entre la prise casque Apple de 3,5 mm et les appareils Ambient au moyen d'un câble iTC-INL. Un atténuateur est intégré pour adapter le niveau de ligne à microphone.
