Ces modules polyvalents agissent en tant qu’embedder et de-embedder audio avec une grande variété de formats vidéo SDI allant jusqu’à 3Gbit/s. Faisant partie de la gamme Yellobrik, fabriquée par Lynx Technik, ils proposent tous des fonctionnalités très utiles comme des groupes sélectionnables, LEDs témoignant de la présence ou non du signal vidéo et du statut de l’audio, générateurs de tonalité d’essai, une sortie en noir automatique, en cas de non présence de signal vidéo, ainsi que des capacités d’entrée/sortie pour l’ajout de modules fibre SFP optionnels. Ces modules sont proposés en différentes versions : pour formats audio numérique AES asymétrique, audio numérique AES symétrique et audio analogique symétrique. Les modules peuvent être utilisés en autonome ou en rack à l’aide de fixations optionnelles.
Le mode "noir automatique" place une trame noir lors de l’absence d’entrée SDI permettant ainsi au module d’incruster de l’audio même quand une source vidéo est indisponible. Ce mode est utile lorsque l’application transporte uniquement de l’audio multicanal entre deux endroits de manière électrique ou sur fibre. Une application courente serait de faire passer une communication bi-directionnelle à 4 canaux sur une ou deux fibre vers le pupitre commentateur ou autre position éloignée.
Un générateur de tonalité d’1kHz est intégré pour tester l’audio. Le module présente une LED témoignant de la présence ou non d’une source vidéo ainsi que des LED de plusieurs couleurs pour indiquer le statut de l’audio. Les modules SFP fibre optique en option permettent d’ajouter des fonctionnalités d’émetteur-récepteur pour embedder ou dé-embedder directement de la fibre. Lors de l’emploi d’une entrée fibre, des sorties fibre et SDI électrique sont prévues. Il est doté d'un outil 'Audio Shuffle' qui permet à l'utilisateir de d'envoyer chacun des canaux des 16 entrées vers les 16 sorties, pouvant ainsi choisir quelle sortie sera attibuée à quelle entrée ou bien tout simplement mélanger les canaux. Cette fonction peut être installée postérieurement en teléchargeant le dernier firmware, disponible gratuitement sur www.lynx-technik.com.
Accessoires en option : modules SFP compatibles voir LYNX - YELLOBRIK - MODULES FIBRE OPTIQUE SFP, cordon d'alimentation, alimentations alternatives et accessoires pour installation en rack, voir LYNX - YELLOBRIK - ALIMENTATION ET ACCESSOIRES DE MONTAGE.
PDM 1284 B – 3G. audio AES asymétrique
Plus distribué
Ce module prend en charge des entrées et sorties audio AES3id sur quatre connecteurs BNC, AES 1 à 4. AES1+2 etAES 3+4 sont des canaux indépendants pour que le module puisse être utilisé en tant qu’embedder ou dé-embedder sur quatre canaux audio ou bien en tant que double embedder/dé-embedder. Des groupes audio additionnels peuvent être embeddés ou dé-embedder en branchant deux modules en cascade. Chaque canal est configuré à l’aide de commutateurs DIP et rotatifs. Des groupes audio peuvent être sélectionnés à l’aide de boutons rotatifs. Un mode SDTC 24bit peut être choisi. Le PDM 1284 B détecte automatiquement le format audio et désélectionne les convertisseurs de fréquence d’échantillonnage pour préserver des flux binaires encodés comme la DolbyE. Ces convertisseurs peuvent être désactivés de manière permanente. La connectivité audio est proposée sur 4 x BNC AES3id asymétriques, 75ohms.
Accessoires inclus : alimentation secteur CA. Note : module SFP non inclu.
Modules SFP compatibles
OH-TX-1-LC
OH-TX-1-ST
OH-TX-1-SC
OH-RX-1-LC
OH-RX-1-ST
OH-RX-1-SC
OH-TR-1-LC
OH-TR-0-850-MM
OH-TX-4-XXXX-LC
OH-TR-4-XXXX-LC
PDM 1284 D – 3G, audio AES symétrique
Plus distribué
Ce module prend en charge quatre entrées audio AES3 symétrique et quatre sorties sur connecteur Sub-D 25 points. Huit canaux audio sont simultanément embeddés et dé-embeddés à partir ou vers des formats SDI vidéo allant jusqu’à 3Gbits/s (1080p60) ; le modules désincrustera et sortira l’audio des groupes audio sélectionnés avant de ré-incruster l’audio. Des groupes audio additionnels peuvent être embedder ou dé-embedder en branchant en cascade deux modules. Deux groupes audio, un pour l’AES1+2 et une pour AES3+4 sont sélectionnés à l’aide de boutons rotatifs. Un mode SDTC 24bit peut être choisi. Le PDM 1284 B détecte automatiquement le format audio et désélectionne les convertisseurs de fréquence d’échantillonnage pour préserver des flux binaires encodés comme la DolbyE. Ces convertisseurs peuvent être désactivés de manière permanente. La connectivité audio est proposée sur 4x entrées AES3 symétrique, 110ohms, Sub-D 25pts ; 4 x sorties AES3 symétriques, Sub-D 25pts. Un adaptateur CI Sub-D vers bornier à vis est fourni.
Accessoires inclus : alimentation secteur CA. Note : module SFP non inclu.
Modules SFP compatibles
OH-TX-1-LC
OH-TX-1-ST
OH-TX-1-SC
OH-RX-1-LC
OH-RX-1-ST
OH-RX-1-SC
OH-TR-1-LC
OH-TR-0-850-MM
OH-TX-4-XXXX-LC
OH-TR-4-XXXX-LC
PDM 1383 – 3G, audio analogique
Ce module prend en charge quatre entrées audio et quatre sorties sur un connecteur Sub-D 25 points. Quatre canaux audio sont simultanément embeddés et dé-embeddés à partir ou vers des formats SDI vidéo allant jusqu’à 3Gbits/s (1080p60) ; le modules désincrustera et sortira l’audio des groupes audio sélectionnés avant de ré-incruster l’audio. Des groupes audio additionnels peuvent être embeddés ou dé-embeddés en branchant en cascade deux modules. Il est possible de brancher jusqu’à quatre modules en cascade pour obtenir jusqu’à 16 canaux analogiques sur un seul lien fibre optique. Le groupe audio est sélectionné à l’aide d’un bouton rotatif. Un deuxième bouton rotatif permet le réglage de l’audio analogique au niveau maximum de 12/15/18/20/22/24dBu ou au "niveau ligne". Il est possible de sélectionner un mode SDTV 24bit. La connectivité audio est proposée sur 4x entrées audio analogique symétrique, 10k ohms, sub-D 25pts ; 4x sorties audio analogique, moins que 100 ohms, Sub-D 25pts. Un adaptateur CI Sub-D vers bornier à vis est fourni.
Accessoires inclus : alimentation secteur CA. Note : module SFP non inclu.
Modules SFP compatibles
OH-TX-1-LC
OH-TX-1-ST
OH-TX-1-SC
OH-RX-1-LC
OH-RX-1-ST
OH-RX-1-SC
OH-TR-1-LC
OH-TR-0-850-MM
OH-TX-4-XXXX-LC
OH-TR-4-XXXX-LC
PDM 1484-D - 12G, AES/Audio analogique

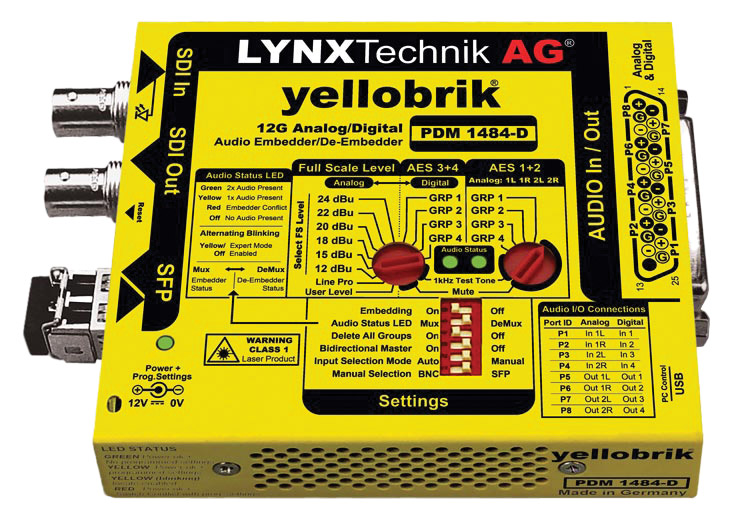

Le PDM 1484 D est unembedder et de-embedder audio AES conçu pour prendre en charge un large éventail de formats vidéo SDI jusqu'à 12G. Il prend en charge les E/S audio symétriques AES/analogiques au moyen d'un connecteur Sub-D à 25 points. La sélection des groupes audio s'effectue à l'aide de commutateurs rotatifs, et il est possible d'embedder et de de-embedder des groupes audio supplémentaires en mettant les modules en cascade. L'incrustration et la désincrustration simultanées signifient que le module désincrustera et émettra l'audio du groupe audio sélectionné avant de le remplacer par un nouvel audio (si nécessaire). Le module détecte automatiquement les formats audio et désactive les convertisseurs de fréquence d'échantillonnage afin de préserver les flux binaires encodés tels que DolbyE. Le mode « auto black » utilise une image vidéo noire en l'absence d'entrée SDI. Cela permet au module d'incruster de l'audio même lorsqu'aucune source vidéo n'est disponible. Ce mode est utile si le module est utilisé dans une application "audio uniquement". Le module est également compatible avec le progiciel yelloGUI, qui donne accès à une multitude de paramètres internes supplémentaires, notamment l'insertion manuelle de métadonnées (AFD, WSS, VI). Un générateur de tonalité de test à 1 kHz est inclus à des fins de test audio. Une entrée et une sortie fibre SDI sont également fournies, avec une variété d'options de modules SFP enfichables disponibles.
