MUXLAB - SWITCHS VIDEO - HDMI

Ces switches permettent de connecter de multiples sources d'entrées HDMI avec plusieurs dispositifs d'affichages. Disposant de commutation locale, câblée et via télécommande IR, ils sont destinés à une utilisation dans des systèmes AV commerciaux et résidentiels, l'affichage numérique, application de salles de commande et de contrôle informatique pour lesquels il peut s'avérer nécessaire de distribuer du contenu HDMI vers plusieurs écrans.

Les switches HDMI 1.4, en boîtiers métalliques, sont conformes HDCP 1.3 et prennent en charge jusqu’à UHD 4K (3840x2160) à 30Hz, 180p à 120Hz, 3D et 'Deep Colour' 48bit. Ils prennent également en charge la LPCM 7.1CH, Dolby TrueHD, Master Audio DTS-HD et Dolby Atmos.

Une série de modes de gestion EDID (Extended Display Information Data) permettant un contrôle utilisateur et qui définit comment l’information EDID est gérée. EDID est maniée soigneusement par la matrice HDMI pour fournir une seule EDID, pouvant être lue, pour chaque source.

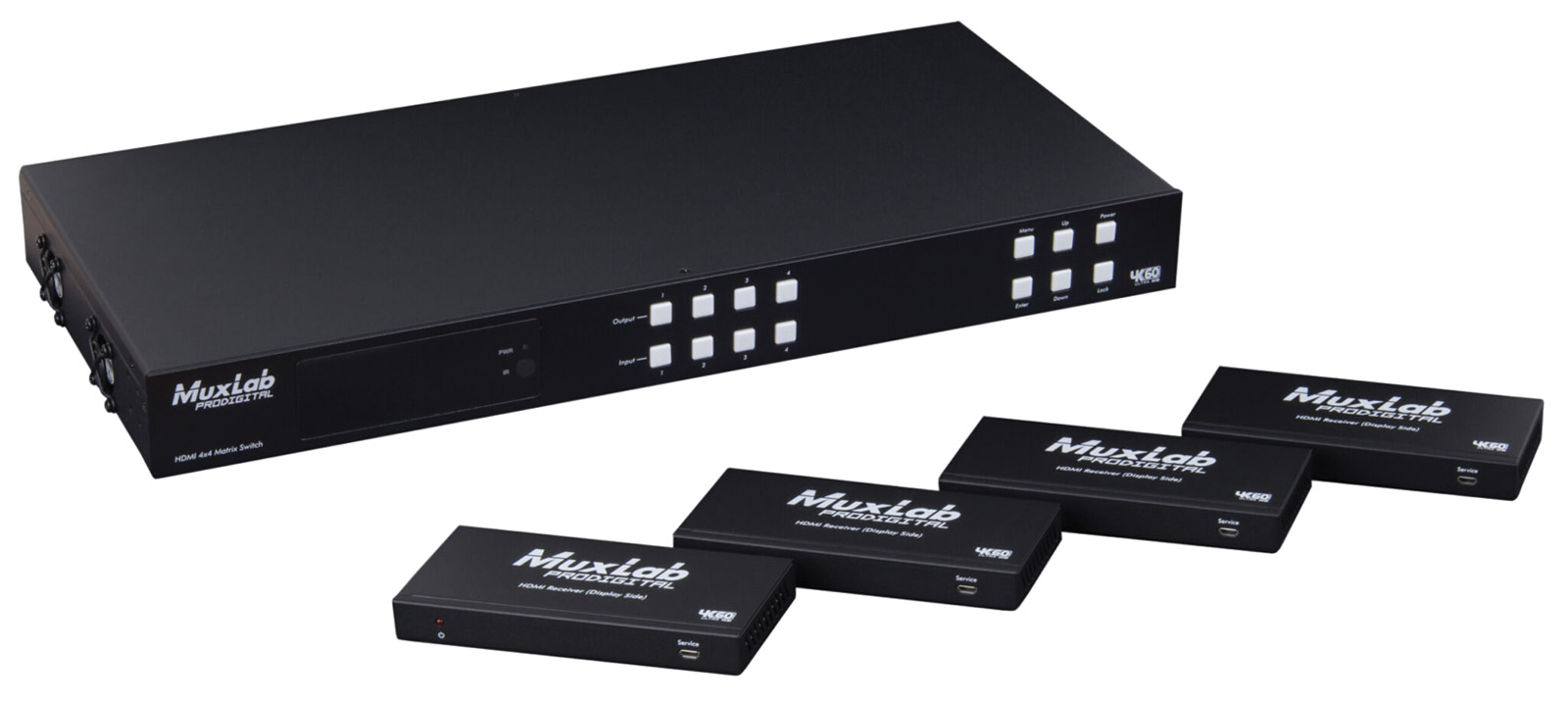

500412 - Kit

Ce kit comprend 1x 500412 4x4 hub matriciel et 3x 500412-RX HDBT POC (alimentation sur câble) récepteurs.
L'opérateur peut utiliser le commutateur matriciel pour acheminer jusqu'à quatre entrées source HDMI 2.0 et les distribuer à un maximum de quatre écrans connectés. Le commutateur matriciel prend également en charge trois sorties HDBT pour une connexion sur une distance plus importante de 70m (pour 1080p) ou 40m (4K) via un câble Cat5e aux récepteurs 500412-RX inclus, qui sont ensuite alimentés par le commutateur matriciel via un PoC cc 24V. Les formats audio pris en charge sont les suivants : LPCM 7.1CH, Dolby TrueHD, Dolby Atmos, DTS-HD Master Audio et DTS:X avec sorties RCA pour l'audio analogique et sortie optique TosLink pour l'audio numérique.

L'arrière du commutateur matriciel 500412 dispose de toutes les connexions E/S, y compris 4 entrées HDMI, 3 sorties HDBT, 1 sortie HDMI pour la connectivité locale, des connexions S/PDIF, de capteurs et d'émetteurs IR et de deux sorties audio analogiques RCA (phono). De plus, une connexion Ethernet (RJ45) peut être utilisée pour accéder à l'interface web GUI intégrée pour un contrôle total via un PC connecté. L'alimentation se fait par le biais d'une alimentation cc 24V avec un connecteur à verrouillage de 2,1mm. Le panneau avant comporte des voyants d'état LED, quatre par source d'entrée et quatre boutons de sélection de sortie.

Les récepteurs 500412-RX ont une sortie HDMI, un capteur IR et des connexions d'émetteur IR, ainsi que la connexion HDBT. Une LED rouge indique la présence de PoC.

Dimensions du commutateur matriciel 500412 : 360 x 28 x 150mm (HxLxP). Poids : 0,91Kg.
500412-RX Dimensions du récepteur : 61 x 24 x 120mm (HxLxP). Poids : 0.28Kg.

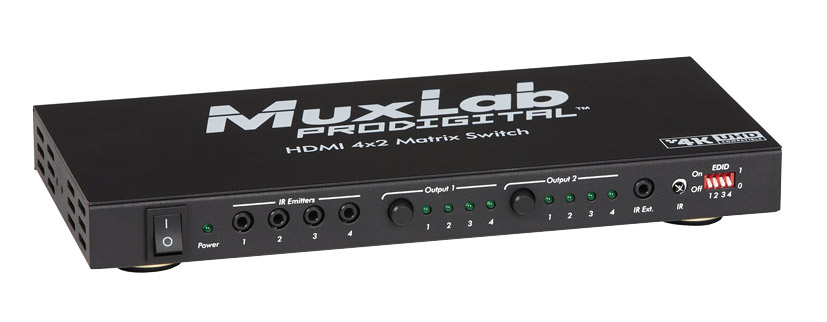

500442 - 4x2, HDCP 1.3

Le 500422 est un switch de matrices 4x2. Jusqu’à deux sorties HDMI peuvent recevoir les quatre entrées HDMI routées. La commutation à distance et le contrôle sont possibles sur la prise RS-232 Sub-D 9 pts et 3x capteurs infrarouge sur prises 3,5mm (deux pour une utilisation dans un endroit distant à côté des dispositifs d’affichage et un pour l’installation locale). Un contrôle indépendant sur bouton poussoir est également proposé pour une commutation manuelle simple. Une série de LED indique laquelle des quatre entrées HDMI est routée vers chacune des deux sorties HDMI. Jusqu’à quatre émetteurs IR peuvent être connectés sur la prise 3,5mm pour le contrôle déporté d’équipements fournissant la source (Lecteurs DVD, Blu-ray et décodeur TV). Une série de commutateurs DIP est employée pour configurer la gestion EDID.

Accessoires inclus : alimentation CC 5V, télécommande IR, cordon RS-232, 3x capteurs IR, 4x émetteurs IR, fixation murale.

500444 - 4x4, HDCP 2.2

Cette matrice HDMI 4x4 prend en charge la 4K/60 (4:4:4) et achemine jusqu'à quatre sources d'entrées HDMI vers des sorties HDMI, jusqu'à quatre, pour la connexion à des affichages compatibles. Toutes les sources sont accessibles avec l'utilisation de la télécommande IR incluse, par RS232, par TCP/IP ou à l'aide des touches situées sur le panneau avant. Elle prend en charge la 4K 60Hz et les formats 3D avec contrôle EDID indépendant via un contrôleur PC connecté. Les formats audio pris en charge sont LPCM 7.1CH, Dolby TrueHD, Dolby Digital Plus, Dolby Atmos, DTS-HD Master Audio et DTS:X avec sortie coaxiale numérique sur S/PDIF.

La 500444 est en boîtier métallique pouvant être posé sur une surface ou installé en rack 1U avec les fixations incluses. Les touches de contrôle et l'écran LCD du panneau avant permettent de contrôler tout changement de réglages ainsi que le mode EDID. Le panneau arrière présente 4x entrées HDMI, 4x sorties HDMI, 4x sorties RCA coaxiales audio numériques, une RJ45 pour un contrôle à distance vis Ethernet, une prise jack pour le récepteur IR et un connecteur DB9 pour le contrôle RS232.

Accessoires inclus : alimentation CC 12V, télécommande IR, télécommande IR, fixation pour rack.

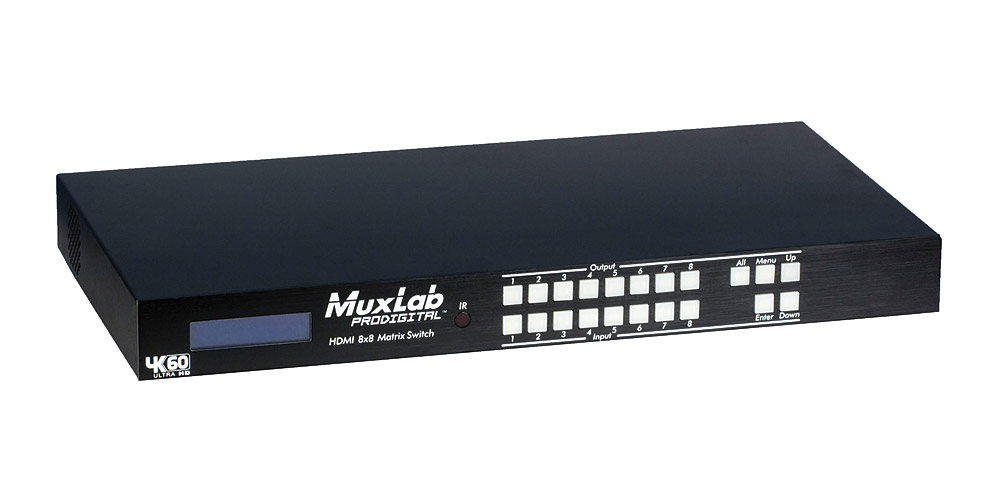

500443 - 8x8, HDCP 2.2

Similaire au 500444 mais compatible avec matrices 8x8.

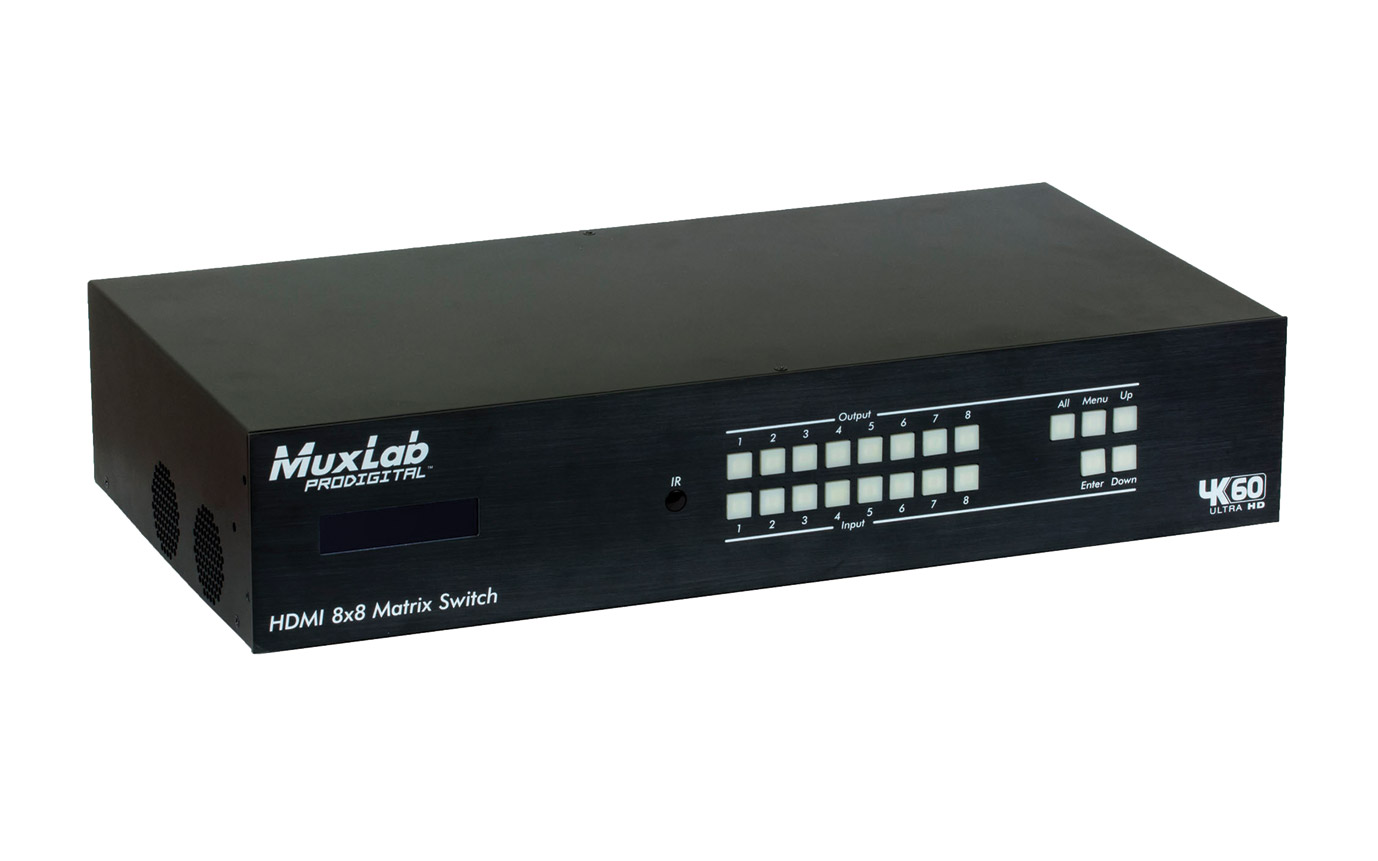

500413 - HDMI 8x8, HDCP 2.2

Ce commutateur matriciel 8x8 permet à l'utilisateur d'entrer jusqu'à huit sources HDMI distinctes et de les distribuer sur huit HDBT plus deux sorties HDMI. Le 500413 est compatible 4K/60 et peut être utilisé en association avec les récepteurs 500454-PoE-RX. Des distances allant jusqu'à 70 m en 1080p et 40 m en 4K peuvent être atteintes via un câble Cat5e ou Cat6. Ce commutateur prend également en charge huit canaux de sortie audio, dont 2 canaux, Dolby 5.1 et DTS.

Le panneau avant comporte huit boutons pour sélectionner la source d'entrée HDMI, ainsi que huit boutons, plus un bouton "All" pour sélectionner la destination de sortie et des boutons de navigation dans le menu. Un écran LCD permet à l'utilisateur de visualiser l'état des entrées/sorties ainsi que les informations EDID et la configuration IP. Le panneau arrière regroupe toute la connectivité E/S, y compris 8 entrées HDMI, 8 sorties HDBT - les deux premières étant également disponibles en HDMI - et 8 sorties audio numériques à utiliser sur un câble numérique coaxial. Les connexions de contrôle comprennent un connecteur RS232 à 3 broches pour la liaison avec un PC exécutant un logiciel de terminal, et des ports série RS232 HDBT pour le contrôle du HDBT. L'alimentation PoH cc 48V, 2,5A se fait via le connecteur HDBaseT, et la connexion cc 48V, 2A se fait via le bloc terminal à 3 broches. Huit connexions de capteurs IR et huit connexions d'émetteurs IR sont situées sur le côté supérieur gauche du panneau arrière, et elles permettent à l'utilisateur de contrôler à distance une source externe.

Dimensions : 444,5 x 94 x 229mm (LxHxP). Poids : 6,25 kg

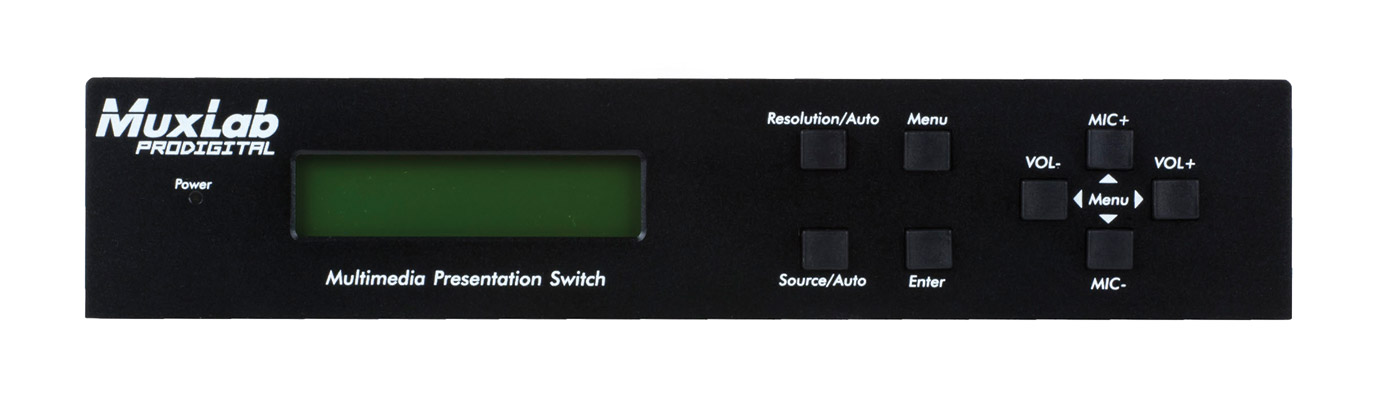

500435 - 5x1, conforme HDCP

500435 est un commutateur de présentation multimédia à 5 entrées et 1 sortie conçu pour être utilisé dans la surveillance informatique, les salles de conférence, les hôtels, l'hôtellerie et les écrans géants. Le commutateur permet à l'utilisateur de saisir jusqu'à cinq sources vidéo, dont 3x HDMI et 2x VGA, ainsi que six entrées audio. L'entrée VGA supporte le VGA, la vidéo composante (YPbPr) et la vidéo composite, tandis que les entrées HDMI supportent une bande passante de 4,96Gbps. L'utilisateur peut sélectionner des résolutions de sortie de 1920x1200, 1920x1080, 1600x1200, 1360x768, 1280x800, 1280x720, ou 1024x768.

Le panneau avant dispose d'un écran LCD pour afficher l'état de fonctionnement actuel, d'une LED d'alimentation qui s'allume en rouge à la mise sous tension et en vert en mode veille, et de boutons de commande pour naviguer dans les menus et sélectionner les sources/sorties. Le panneau arrière regroupe toute la connectivité E/S, y compris 3 entrées audio HDMI sur des borniers à 3 broches, 2 entrées audio VGA sur un bornier à 3 broches et une sortie audio également sur un bornier à 3 broches. Les ports d'entrée vidéo se font au moyen de 3x connecteurs HDMI et 2x connecteurs VGA de type série. La sortie vidéo se fait via un connecteur HDMI ou une sortie HDBaseT.

Dimensions : 220 x 44 x 148mm (LxHxP). Poids : 1,49 kg

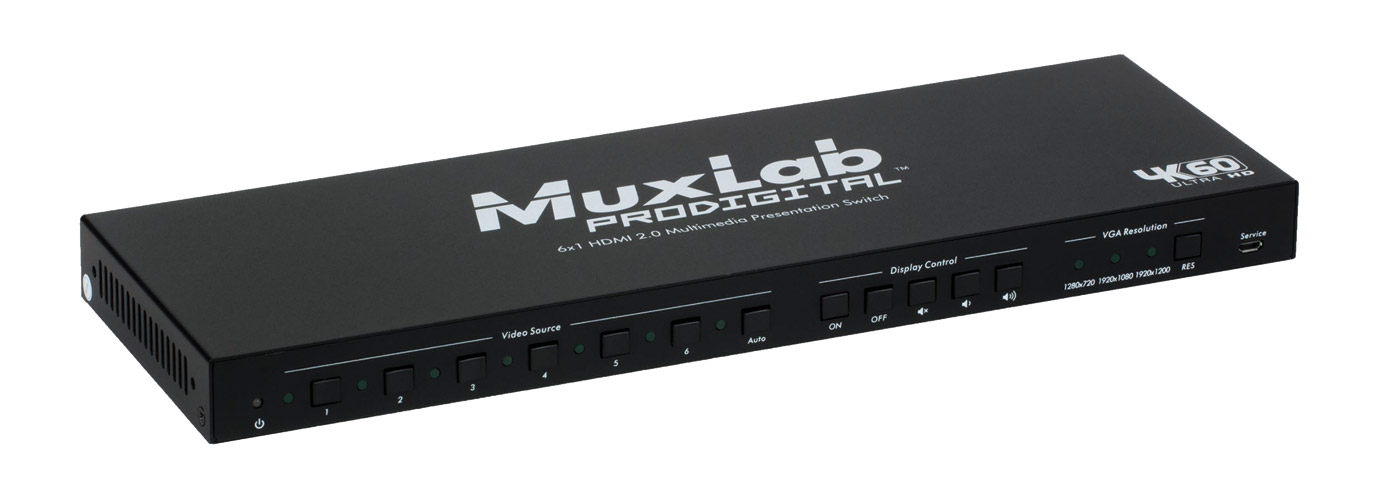

500445 - 6x1, HDCP 2.2

Ce commutateur de présentation multimédia de 6 entrées et 1 sortie a été conçu pour être utilisé dans la surveillance informatique, les salles de conférence, les hôtels, l'hôtellerie et les écrans géants. Prenant en charge HDMI 2.0, 4K/60 et la mise à l'échelle, le commutateur permet à l'utilisateur de saisir six sources vidéo, dont 3x HDMI, 1x DisplayPort 1.2a, 1x USB-C et 1x VGA. La résolution vidéo 4K/60 (4:4:4) est de 8 bits et la 3D de 1080p/60. Les formats d'extraction audio comprennent l'audio numérique Dolby/DTS 2 canaux et 5.2. Le transfert audio prend en charge les formats Dolby Atmos et DTS:X. Un mode de commutation automatique peut être utilisé si l'utilisateur ne souhaite pas utiliser les méthodes de commutation à distance IP, RS232 ou IR.

Le panneau avant regroupe des interrupteurs de contrôle et des témoins DEL, y compris l'alimentation, la source vidéo et la résolution VGA, ainsi que des boutons de commande pour l'affichage/le contrôle et un port MicroUSB pour les mises à jour de firmware. Le panneau arrière présente toutes les autres connexions E/S, y compris 3 connecteurs d'entrée HDMI, 1 connecteur de sortie HDMI, 1 entrée DisplayPort, 1 entrée USB Type-C, 1 entrée VGA 15 broches et 1 RJ45 pour le contrôle de l'unité LAN et les mises à jour de firmware. Les autres connexions comprennent un connecteur Phoenix à 3 broches pour la commande de l'unité RS232, une entrée IR pour la commande de l'unité, une sortie jack 3,5 mm pour l'extraction audio 2 canaux de l'entrée sélectionnée et un port optique TosLink pour l'extraction audio numérique.

Dimensions : 342 x 115 x 26mm (LxPxH). Poids : 0,62 kg

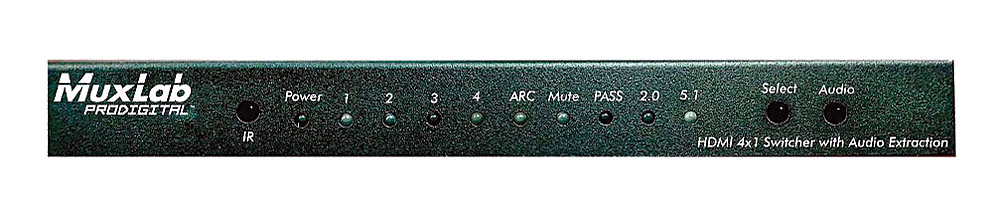

500437 - 4x1, 4K/60, HDCP 2.2 avec extraction audio

Il s'agit d'un commutateur HDMI 2.0 4x1, 4K, 60Hz conçu pour les systèmes audiovisuels commerciaux et résidentiels ainsi que pour les salles de classe, les salles de conférence, pour la signalisation numérique et les services d'information médicale. Il prend en charge le HDCP 2.2 et l'extraction audio sous forme de LPCM 2.0 ou 5.1 non compressé, d'audio Dolby 5.1 et DTS5.1 compressé vers S/PDIF Toslink, ou de LPCM 2.0 vers des prises RCA (phono) analogiques doubles. Le 500437 permet d'obtenir des couleurs profondes jusqu'à 12 bits et un bouton poussoir permet de choisir entre quatre entrées HDMI et trois modes audio (audio pass-through/2.0/5.1).

Le panneau avant du boîtier métallique est équipé de LED d'état pour indiquer l'alimentation, la sélection du canal HDMI et la sélection du canal audio. L'arrière de l'appareil présente toutes les connexions d'entrée/sortie, y compris les connexions HDMI, optiques (Toslink), les doubles connecteurs RCA et l'entrée de l'alimentation cc 5V.

Dimensions : 270 x 110 x 30mm (LxPxH). Poids : 1,45 kg.

  Description Prix €
H.T.
Ajouter au panier
Livraison
MUXLAB 500412 HDMI KIT SWITCH MATRICE 4x4, 3x récept.PoC HDBT, 1x switch matrice, RS232, IR, TCP/IP   Code stock : 89-5016
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1.380,00 €
MUXLAB 500442 HDMI SWITCH MATRICE 4x2, HDCP 1.3, 4K, couleur 48 bit, audio HD   Code stock : 89-5007
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
387,30 €
MUXLAB 500444 HDMI SWITCH MATRICE 4x4, HDCP 2.2, 4K/60, RS232, IR   Code stock : 89-5014
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
782,00 €
MUXLAB 500443 HDMI SWITCH MATRICE 8x8, HDCP 2.2, 4K/60, RS232, IR   Code stock : 89-5015
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1.720,00 €
MUXLAB 500413-UK SWITCH MATRICIEL 8X8 HDMI, HDMI/HDBT, 4K/60, RS232, IR, TCP/IP   Code stock : 89-5017
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
2.810,00 €
MUXLAB 500435 SWITCH MULTIMEDIA HDMI/HDBT 5x1, HDCP, 3x HDMI, 2x VGA, RS232, IR   Code stock : 89-5021
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
776,00 €
MUXLAB 500445 SWITCH MULTIMEDIA HDMI 6x1, 3x HDMI, 1x DisplayPort, 1x USB-C, 1x VGA, RS232, IR   Code stock : 89-5022
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
664,00 €
MUXLAB 500437 SWITCH 4x1 HDMI, 4K/60, HDCP 2.2, couleur 12 bit, optique, RCA stéréo   Code stock : 89-5013
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
177,10 €
