LEN LSDR01 RELAIS VIDEO 2x1, changeover, 3x BNC, SD SDI
LEN LSDR01 RELAIS VIDEO 2x1, changeover, 3x BNC, SD SDILEN LHDR01 RELAIS VIDEO 2x1, changeover, 3x BNC, HD SDILEN L4KR01 RELAI VIDEO 2x1, commutation, 3x BNC, 4K/12G UHD SDILEN LMPR01 PANNEAU RACK pour 8x relais vidéo, 1U

Ce sont des relais de substitution miniatures à simple circuit procurant une commutation de qualité totalement broadcast pour des débits de données jusqu'à 12Gb/s. Ils conviennent à des applications telles que la commutation en cas de coupure de courant et la sélection de source. Ils peuvent servir à choisir entre deux entrées ou avec une seule entrée à choisir entre deux sorties, le contrôle se faisant par un CC 5 V appliqué à la bobine.

Trois modèles sont disponibles : Le L4KR01 sert à l'emploi avec de la vidéo full 12G/4G UHD SDI et tous les standard inférieurs comme la 6G, 3G, HD et SD SDI.
Le L3GR01 peut s'utiliser avec du SDI SD, HD ou 3G et le LHDR01 convient à la HD ou SD SDI. Chacun est contenu dans un boîtier en ABS équipé de trois connecteurs BNC femelles, avec vis de montage, qui servent aussi à la connexion à la bobine, sur la même face du relais que les connecteurs.

Tous les relais vidéo LEN peuvent être utilisés avec le format ASI.

LSDR01 L3GR01 L4KR01
Impédance d'entrée et de sortie : 75 ohms 75 ohms 75 ohms
Facteur d'adaptation : (1) 15dB, 0.1-1485 MHz 15dB 0.1-3000 MHz 10dB 0.1-12000 MHz
Décroissance d'amplitude, 360-1485MHz (2) : -0.3dB -0.3dB -0.2dB
Décroissance d'amplitude, 270 - 3000 MHz (2): - -0.3dB -0.3dB
Décroissance d'amplitude, 270 - 12000 MHz (2): - - 0.3dB
Affaiblissement d'insertion (3) : 0,4 dB 0,4 dB 0,4 dB
Poids : 35 g 35 g 32 g

Note 1 : dans le pire des cas. 2 : atténuation maximale. 3 : affaiblissement maximal, CC - 360 MHz. Toutes les mesures sont rapportées avec le relais alimenté. Tension de bobine : CC 5 V, 80 mA.

Dimensions : 45 x 30 x 15 (L x l x h) mm, sans les connecteurs

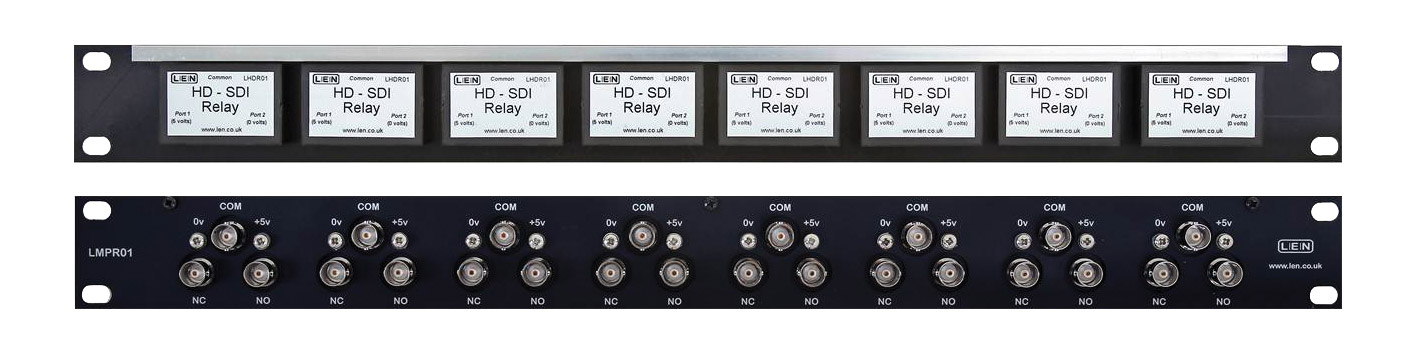

Accessoires en option : Le châssis pour rack LMPR01 est un panneau 1U de 19 pouces, à finition noire, perforé pour accueillir huit relais montés par l'arrière au moyen des vis de montage, les connecteurs BNC tournés vers l'extérieur du rack. Si les connecteurs doivent être tournés vers l'intérieur du rack, les relais peuvent être retournés, révélant les modules qui avanceront de 15 mm par rapport à la surface du panneau.

  Description Prix €
H.T.
Ajouter au panier
Livraison

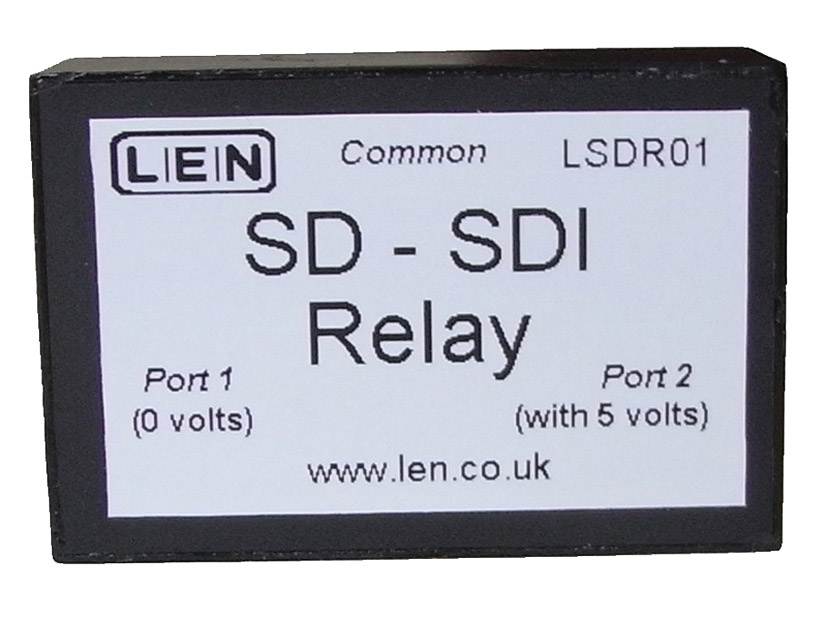

LEN LSDR01 RELAIS VIDEO 2x1, changeover, 3x BNC, SD SDI Code stock : 90-6166
Produit plus fabriqué.Une alternative est eventuellement disponible, voir la page du produit pour des suggestions.

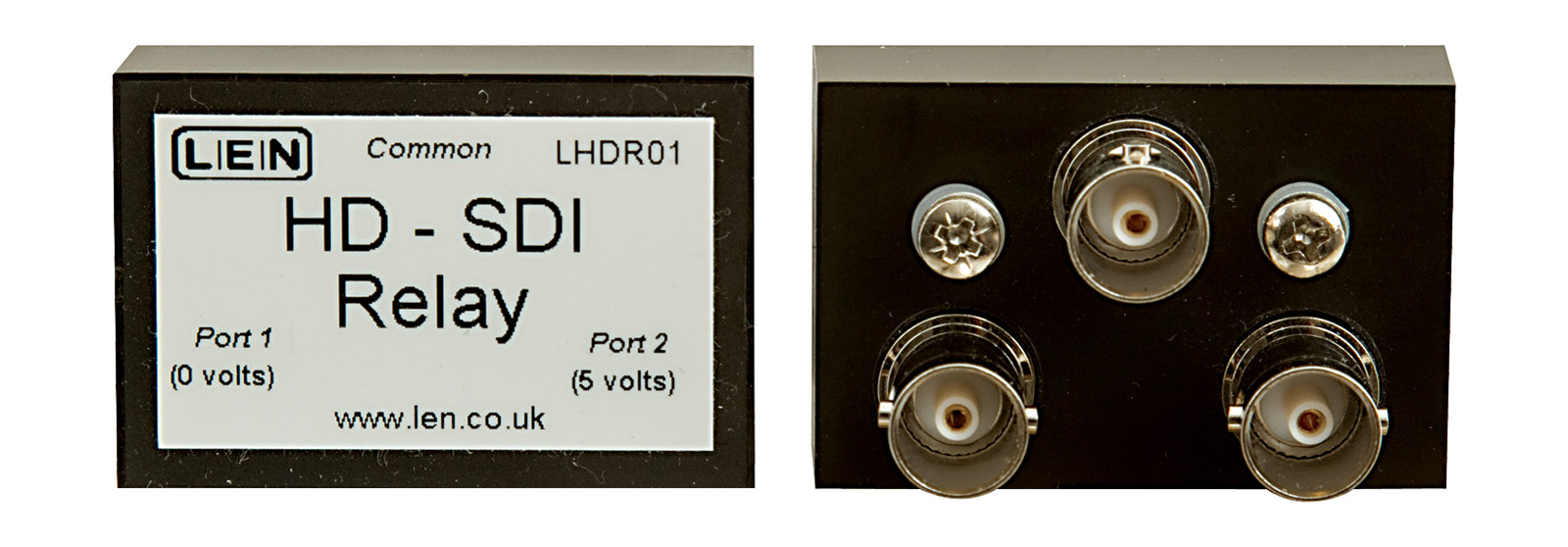

LEN LHDR01 RELAIS VIDEO 2x1, changeover, 3x BNC, HD SDI Code stock : 90-6167
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
125,70 €
LEN L3GR01 RELAIS VIDEO 2x1, changeover, 3x BNC, 3G SDI Code stock : 90-6168
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
153,70 €

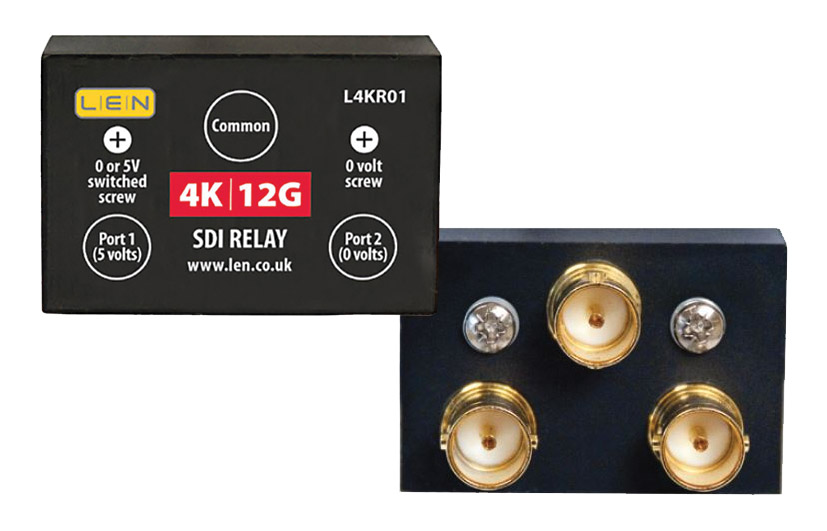

LEN L4KR01 RELAI VIDEO 2x1, commutation, 3x BNC, 4K/12G UHD SDI Code stock : 90-6169
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
484,30 €
LEN LMPR01 PANNEAU RACK pour 8x relais vidéo, 1U Code stock : 90-6203
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
63,31 €
