EMO CM6 UNITE DE COMMUTATION MAITRE
EMO CM6 UNITE DE COMMUTATION MAITREEMO CM6 UNITE DE COMMUTATION MAITREEMO CM6 UNITE DE COMMUTATION MAITREEMO CS6 UNITE DE COMMUTATION ESCLAVEEMO CS6 UNITE DE COMMUTATION ESCLAVEEMO CR6 CONTROLE DEPORTEEMO CR6 CONTROLE DEPORTEEMO CR32 PAVE DE CONTROLE

Le système de commutation séquentielle d'alimentation EMO protège les systèmes audio de dommages potentiels en mettant sous ou hors tension les appareils dans l'ordre approprié. Les enceintes vulnérables sont ainsi protégées et l'intégrité du courant alternatif entrant est assurée. Conçu pour les applications de sonorisation de théâtre, de tournées, studios d'enregistrement, studios de radio et télévision, discothèques et systèmes informatiques.

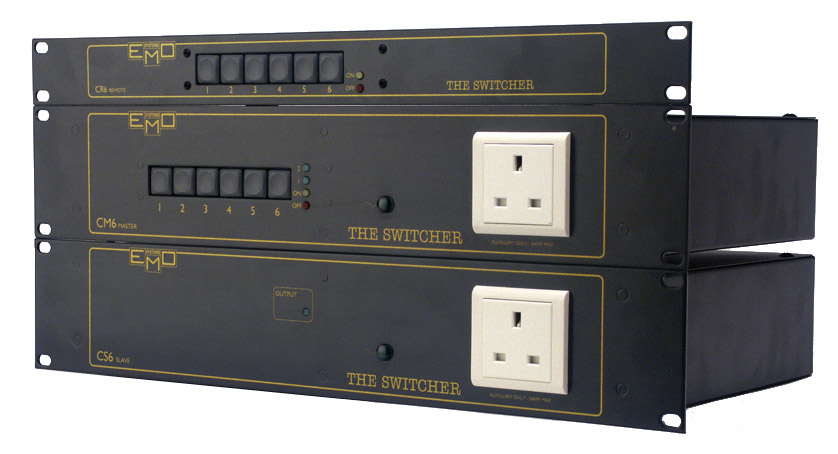

La station maitre CM6 est le nœud de tout système de commutation et peut être utilisée seule ou accompagnée de systèmes de commutation esclaves CS6 (jusqu'à 8) pour subvenir aux demandes de plus importants systèmes d'amplification. La toute récente version Mk2 facilite fortement et rend plus rapide la configuration et la manipulation du système. La sécurité a également été augmentée grâce au code d'accès qui est passé de quatre à six chiffres.

En configuration initiale, la séquence de mise sous tension (on) est l'inverse de la séquence de mise hors tension. Le délai est programmé par pas de 10 secondes. Un nouveau mode plus rapide peut être sélectionné. Alors que délai entre les deux premières séquences reste à 10 secondes, tous les délais suivants sont de 5 secondes. Lors de la mise hors tension, tous les amplificateurs sont éteins simultanément. Le mélangeur et les équipements auxiliaires sont mis hors tension 40 secondes plus tard assurant ainsi la décharge complète des amplificateurs.
Pendant le réglage du système, une mise sous et hors tension instantanée peut être utile. Il est donc possible d'accéder à ce mode en pressant un code sur le clavier. Dans le cas infortuné d'une panne de système, le bouton en retrait "override" (présent sur les unités SM6 et CS6) contourne les circuits minutés et met sous tension instantanément les sorties secteur.


CM6 - Station maître

Doté d'un clavier à six touches et de deux sorties secteurs séquencées, d'une sortie de 10A pour le mélangeur audio et une de 32A pour la première rangée d'amplificateurs. En entrant le code de sécurité, la sortie 10A est mise sous tension suivie de la sortie 32A. Si un grand nombre d'amplificateurs à puissance élevée doivent être mis sous tension, alors le nombre de sorties 32A peut être augmenté en ajoutant pour chacune d'elle jusqu'à huit esclaves CS6. Avec la station maître, il est donc possible d'avoir neuf sorties commutées 32A et une sortie commutée 10A.

Le contrôle numérique, dorénavant proposé sur la version CM6 Mk2, permet une manipulation plus rapide. Les modifications du système peuvent maintenant être programmées à l'aide du clavier, évitant ainsi de devoir accéder aux DIP de la carte imprimée.

Il est possible de programmer le code d'accès au système (qui est passé de 4 à 6 pour une plus grande sécurité), le nombre d'esclaves branchés (entre 1 et 8), la commutation entre les modes d'allumage/extinction standard et rapide ou le mode allumage/extinction instantanée. Il est possible de faire ces modifications d'un autre endroit du bâtiment en utilisant un des deux claviers numériques deportés CR6 ou CR32 optionnels.

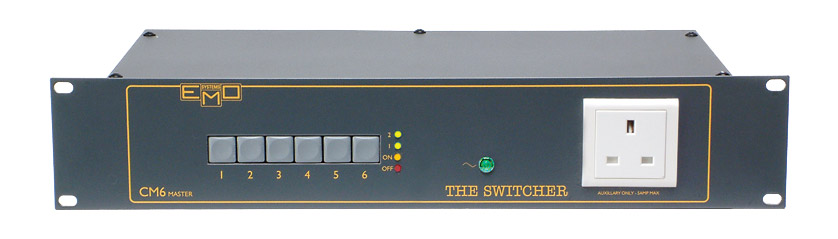

La face avant présente un clavier de 6 touches, un témoin de présence tension, des témoins LED "ON" et "OFF", des témoins LED "ON" pour les sorties 1 et 2 ainsi que la sortie 13A accessoire.

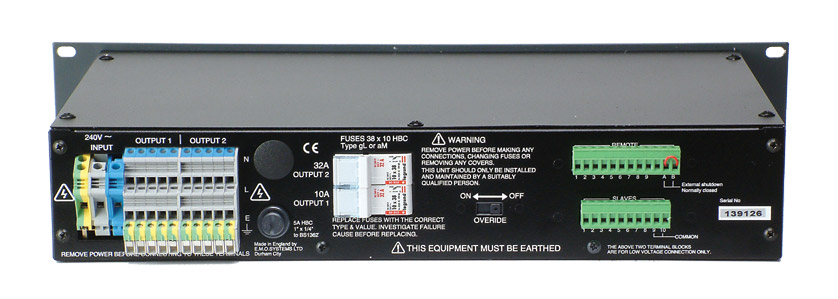

L'arrière présente sur connecteurs rails l'entrée secteur et deux sorties secteur commutées. Un couvercle métallique pour les connecteurs d'entrée/sorties secteur est disponible en tant qu'accessoire (réf. Canford 42-657). Un bornier 12 voies offre 8 connections CC 12V pour le contrôle des unités esclaves CS6. Deux connecteurs permettent un lien vers un système d'alarme incendie externe. Lorsque les deux contacts, normalement fermés, sont ouverts pendant une alarme incendie, le commutateur du système active la mise hors tension de façon contrôlée. Un second bornier à 10 voies est prévu pour le branchement d'un clavier déporté CR6 ou CR32.

Si un des fusibles devait être endommagé, les fusibles 10A et 32A sont facilement accessibles par l'arrière. Un troisième fusible de 5A est présent pour la sortie secteur "accessoire". Cette sortie est alimentée en permanence et peut être utilisée pour un fer à souder ou une lampe pendant la maintenance. Pour éviter une utilisation non autorisée, il est possible de retirer ce fusible.

Sortie 1: 10A (1kW audio). Sortie 2: 32A (5kW audio). Alimentation : CA 230V. Dimensions : format rack 2U, profondeur 250mm.

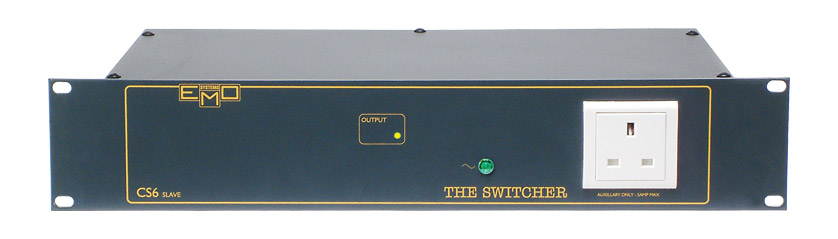

CS6 - Commutateur esclave

Il est actionné par la tension de contrôle CC 12V provenant d'une station maître CM6. La CM6 fournit des tensions de contrôle séparés à chacun des esclaves CS6 séquentiellement. Tant que la tension est présente, les unités esclave resteront allumées. Si la tension est supprimée lors de la séquence de mise hors tension, ils seront éteints. Si la station maître CM6 perd son alimentation, le système se met automatiquement en mode "OFF".

La face avant est dotée d'un témoin néon de mise sous tension, d'une LED "ON" et d'une sortie 13A "accessoire".

L'arrière présente des connecteurs à rails pour l'entrée/sortie secteur, un bornier d'entrée du contrôle et un commutateur d'alimentation forcée.

Sortie : 32A (5kW audio). Alimentation : CA 230V. Dimensions : format rack 2U, profondeur 250mm.

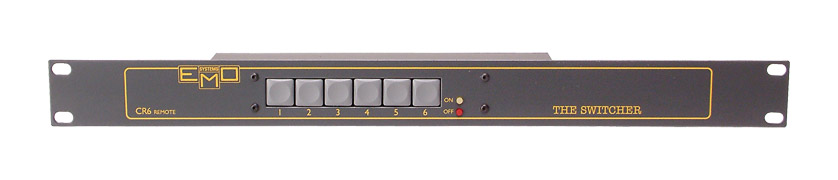

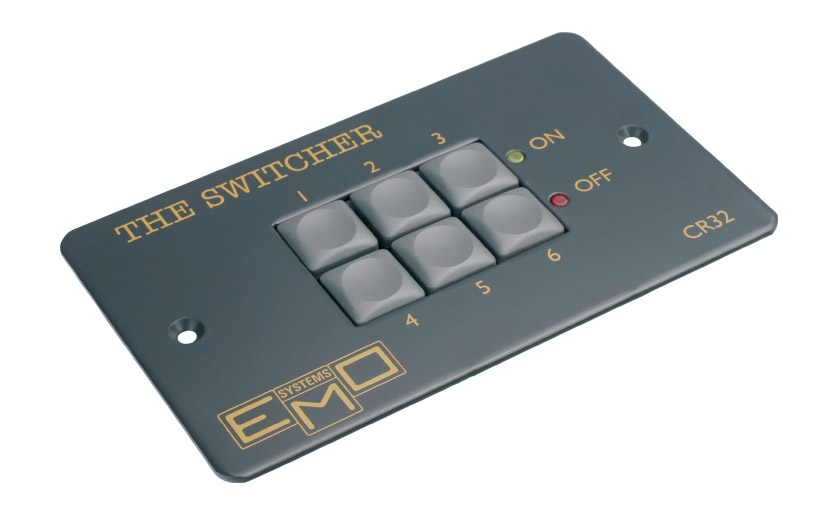

CR6, CR32 - Claviers déportés

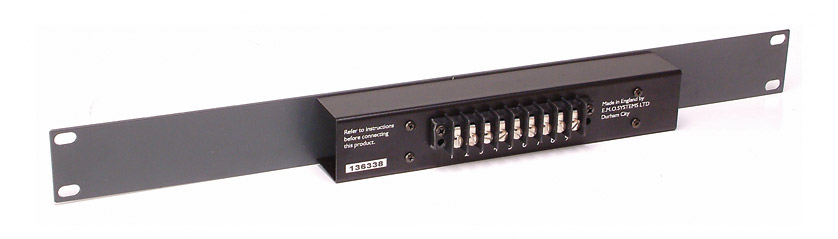

Ils sont dotés de 6 touches et de LED "ON" et "OFF". Leurs borniers à vis permettent leur connexion. Ils sont branchés à la station maître CM6 à l'aide de câble à 9 âmes de 0,22mm² ou plus. Le CR6 est en format rack, le CR32 est adapté au boîtes noires standard RU de 2-gang.

Dimensions : CR6 format rack 1U, profondeur 65mm; CR32 146mm x 86mm.

  Description Prix €
H.T.
Ajouter au panier
Livraison
EMO CM6 UNITE DE COMMUTATION MAITRE Code stock : 42-661
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
567,00 €
EMO CS6 UNITE DE COMMUTATION ESCLAVE Code stock : 42-662
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
338,10 €
EMO CR6 CONTROLE DEPORTE Code stock : 42-663
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
111,10 €
EMO CR32 PAVE DE CONTROLE Code stock : 42-632
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
79,56 €
EMO COUVERCLE POUR PRISE SECTEUR pour CM6/CS6 Code stock : 42-657
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
17,55 €
EMO FUSIBLE 10A pour unité de commutation maître CM6 Code stock : 42-633
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
2,34 €
EMO FUSIBLE 32A pour unité de commutation maître CM6 Code stock : 42-634
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
2,34 €
EMO CIRCUIT IMPRIME pour unité de commutation maître CM6 Code stock : 42-635
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
157,90 €
