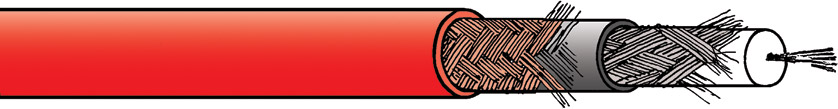

CANFORD VTF CABLE TRIAX 8.5 rouge, Bedea

Les câbles triaxiaux VTF8,5 et VTF11,2 sont pratiquement similaires aux types standard (ils utilisent les mêmes connecteurs), mais présentent quelques petites différences améliorant leur flexibilité. Conducteur central toronné et non à brin unique. La plus faible section du conducteur dans le modèle VTF11,2 entraîne une atténuation légèrement supérieure à celle du VTS.

Disponibles avec un large choix de gaines afin de répondre aux différents besoins des utilisateurs :

Les câbles VTF fabriqués par Bedea emploient de l’ETP (élastomère thermoplastique), “caoutchouc” synthétique d’une très grande souplesse extrêmement répandu dans les câbles industriels. Il s’agit de notre câble Triax le plus souple.

Deux types de câbles sont disponibles chez Draka. Le Draka “Triflex-PVC” est un composé PVC offrant une meilleure résistance à l’abrasion que l’ETP, même s’il ne présente pas la même souplesse. Le Draka “Triflex-PUR” est pourvu d’une gaine en polyuréthanne flexible offrant la meilleure résistance à l’abrasion.

Un service de terminaison est disponible pour ces câbles ainsi que les connecteurs Canford, Fischer et Lemo appropriés. Des câbles standard et extra-souples prêts à l’emploi sont également disponibles. Voir CANFORD - Cordons - Triax, caméra.

Caractéristiques techniques :

Conducteur interne : 19/0,30 mm cuivre plaqué argent (1,34 mm²) (VTF11,2)
7/0,35 mm cuivre plaqué argent (0,67 mm²) (VTF8,5)
Diélectrique : Polyéthylène cellulaire, 6,0 mm diam. (VTF11,2), 4,5 mm diam. (VTF 8,5)
Conducteur externe : Couverture 94 %, 24 x 7 x 0,14 mm cuivre plaqué argent
Gaine intermédiaire : 8,5 mm diam.VTF 11,2), 6,5 mm diam. (VTF 8,5)
Blindage : 24 x 8 x 0,14 mm cuivre nu
Gaine : VTF8,5 - DE 8,4 mm - 8,5 mm, rouge
VTF11,2 - DE 11.0 mm - 11,2 mm, rouge
Matériau comme spécifié dans le texte
Impédance : 75 ohms ±3 %
Capacitance (nom) : 54 pF/m (du conducteur central au 1er blindage)
Atténuation à 1 MHz : 0,55 dB/100 m (VTF 11,2), 0,80 dB/100 m (VTF 8,5)
Atténuation à 10 MHz : 1,80 dB/100 m (VTF 11,2), 2,60 dB/100 m (VTF 8,5)
Atténuation à 100 MHz : 6,70 dB/100 m (VTF 11,2), 8,80 dB/100 m (VTF 8,5)
Vitesse ratio : 0,8 (200 MHz)
Tension max. (pic) : 3,5 kV RF
Rayon de cintrage minimum : 80 mm (VTF 11,2), 60 mm (VTF 8,5)
Force max. de traction : 350N (VTF11,2), 250N (VTF8,5)
Température de fonction. : –35°C à 80°C
Poids : 16 kg/100 m (VTF 11,2), 10,5 kg/100 m (VTF 8,5)
Longueur bobine : 500 m
Longueur : Disponible au mètre (uniquement pour les références stockées)
  Description Prix €
H.T.
Ajouter au panier
Livraison
CANFORD VTF CABLE TRIAX 8.5 rouge, Bedea Rouge Code stock : 36-431
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
500+ 9,16 €
500+ 7,32 €
500+ 7,15 €
1 000+ 6,87 €
le mêtre
CANFORD VTF CABLE TRIAX 8.5 rouge, Draka Triflex-PVC Rouge Code stock : 36-451
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 5,18 €
100+ 4,14 €
500+ 4,05 €
1 000+ 3,88 €
le mêtre
CANFORD VTF CABLE TRIAX 8.5 rouge, Draka Triflex-PUR Rouge Code stock : 36-453
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 5,69 €
100+ 4,55 €
500+ 4,43 €
1 000+ 4,27 €
le mêtre
CANFORD VTF CABLE TRIAX 11.2 rouge, Bedea Rouge Code stock : 36-432
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 11,77 €
100+ 9,42 €
500+ 9,18 €
1 000+ 8,83 €
le mêtre
CANFORD VTF CABLE TRIAX 11.2 rouge, Draka Triflex-PVC Rouge Code stock : 36-452
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 6,62 €
100+ 5,30 €
500+ 5,16 €
1 000+ 4,97 €
le mêtre
CANFORD VTF CABLE TRIAX 11.2 rouge, Draka Triflex-PUR Rouge Code stock : 36-454
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 7,59 €
100+ 6,07 €
500+ 5,92 €
1 000+ 5,70 €
le mêtre
