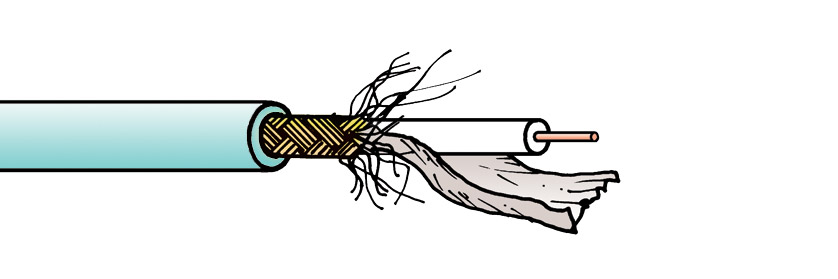

Câble coaxial compact de 75 ohms, spécialement conçu pour les signaux vidéo 4K 12G avec gaine extérieure en matériau à faible émission de fumée sans halogène.
Des connecteurs à sertir 12G BNC, Micro BNC, DIN 1.0/2.3 groupe X et des douilles de décharge de traction adaptés sont disponibles.
Note : Bien que ce câble soit basé sur une conception groupe X Canford, le conducteur nominal 0,7 mm étant plus large, il n'est pas adapté à tous les connecteurs de groupe X, 12G ou autres.
Caractéristiques techniques :
| Dimension, groupe : |
X (12G uniquement, connecteurs 3G non appropriés) |
| Conducteur interne : |
Fil de cuivre massif de 0,7 mm, argenté. |
| Diélectrique : |
Mousse polyoléfine, 2,90 mm de diamètre extérieur. |
| Blindage 1 : |
Feuillard aluminium/polyester/aluminium appliqué longitudinalement |
| Blindage 2 : |
Tresse cuivre étamé 0,08 mm, couverture optique 95%. |
| Construction : |
Câble coaxial |
| Gaine : |
Matériau sans halogène à faible dégagement de fumée, turquoise |
| Diamètre total : |
4.5mm |
| Impédance : |
75 Ohms |
| Euroclasse CPR : |
Eca |
| Capacitance : |
56pF/m nominal |
| Affaiblissement de réflexion : |
26dB nom. 50-300 MHz |
|
22dB nom. 300-3000 MHz |
|
18dB nom. 3000-3500 MHz |
|
15dB nom. 3500-12000 MHz |
| Poids : |
2.8kg/100m |
| Longueur de la bobine : |
1000m |
| Longueurs de coupe : |
Disponible au mètre |
Connecteurs compatibles
BNC mâle - 12G
BNC femelle - 12G
Micro BNC mâle - 12G
DIN 1.0/2.3 mâle - 12G
Fabriqué par Draka, une marque de Prysmian Group
'SDV' et 'LFH' sont des marques déposées de Canford Audio Limited.
