CANFORD - KST - CABLES DOUBLE CONDUCTEURS MASSIFS, BLINDAGE PAR FEUILLARD - Pour système Krone

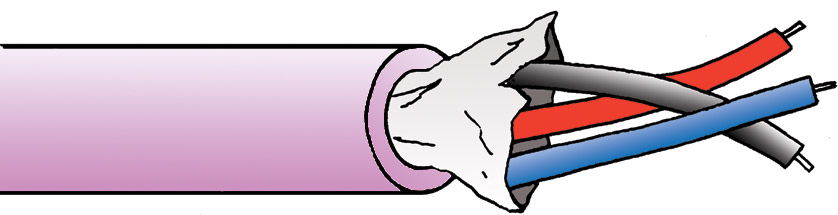

CANFORD KST CABLE 1 paire, violet

Ce câble de série D'n'A (Digital ans Analogue) est conçu pour convenir aussi bien aux signaux audio numériques qu'au signaux analogiques avec une impédence de 100 ohms confirmé pour la transmission de l'audio numérique AES/EBU et signaux microphone et niveau ligne analogiques. La gaine des conducteurs est en polypropylène qui a l’avantage de très faible rétrécissement au soudage (beaucoup moins que le PVC ou polyéthylène).

Version spéciale de notre câble standard FST blindé par feuille, spécialement conçue par Canford Audio pour les blocs de terminaison ‘ABS’ Krone. Conducteurs et drain sont de type monobrin, de 0,5 mm de diamètre. Le fil de drain est ici conservé. Le système de terminaison Krone ne fonctionne correctement qu’avec des fils isolés: la gaine plastique est en effet piégée dans les machoires du bloc et permet ainsi l’ancrage mécanique des fils. Un fil nu en terminaison aura tendance à se casser car il n’y a pas de guide câble protecteur. Toutefois, un drain isolé permettant de résoudre les problèmes d’ancrage constitue une contradiction. La solution consiste à utiliser une gaine de drain en plastique conducteur. D’une extrémité à l’autre, la connexion électrique est normale le long du drain et sa gaine reste en contact avec le blindage en feuille. Les tests ont relevé une résistance négligeable entre la feuille et le fil de drain et ont conclu que ce câble était pratiquement aussi performant que le modèle FST. Nous avons conservé ici les avantages pratiques du câble FST offerts par le collage du blindage à la gaine.

Bien que ce câble soit conçu pour des applications IDC, il est probable que certaines applications demandent des connecteurs soudés.

Caractéristiques techniques :
Conducteurs : 1/0,5 mm (0,22 mm²) fil de cuivre étamé
Isolation : Mousse polypropylène d’épaisseur 0,2 mm DE 0,9 mm, un rouge, un bleu
Drain : 1/0,5 mm (0,22 mm²) fil de cuivre étamé, "isolé" avec plastique semi-conducteur
Blindage : Bande adhésive AL/polyester
Gaine : PVC d’épaisseur 0,4 mm, D E. 2,9 mm ±5 %. Violet, marquage au mètre
Capacitance : 140 pF/mètre conducteur à conducteur
260 pF/mètre cond. à cond. + blindage
Résist. max du conducteur : 88 ohms/km
Longueur bobine : 500 mètres
Poids : 7,00 kg/500 m sur enrouleur
Longueur : Disponible au mètre
  Description Prix €
H.T.
Ajouter au panier
Livraison
CANFORD KST CABLE 1 paire, violet Violet Code stock : 31-097
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 0,84 €
100+ 0,68 €
500+ 0,66 €
1 000+ 0,63 €
le mêtre
