CANFORD - DISTRIBUTEURS DE CABLE A STRUCTURE TUBULAIRE - Avec chariot et enrouleur

Cette gamme de distributeurs de câble à structure tubulaire extrêmement robuste convient particulièrement à la vie en tournée mais également à un studio de télévision ou de cinéma. Ces bobines sont contruites en tube d'acier soudé renforcé sur lequel a été plaqué une plaque de zinc globalement passivé. Un modèle traditionnel à deux flasques convient aux câbles triax de caméra, aux câbles audio multipaires et aux gros câbles électriques. Un modèle innovant à trois flasques a été récemment présenté pour du câble de caméra hybride à fibre SMPTE 311M. Un chariot associé à un dérouleur est disponible en option pour transporter les bobines.

Distributeur de câble

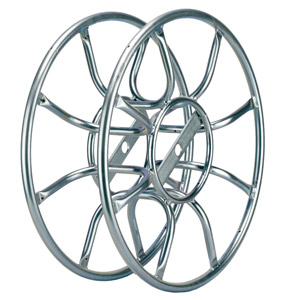

Distributeur à deux flasques - Câbles triax, audio multipaires et gros câbles électriques

C'est un concept tubulaire traditionnel, avec de l'espace dans le moyeu pour une courte longueur entre l'extrémité interne du rouleau de câble, qui peut être tirée en dehors et branchée à une prise ou à un boîtier mural sans avoir à complètement dérouler le câble.

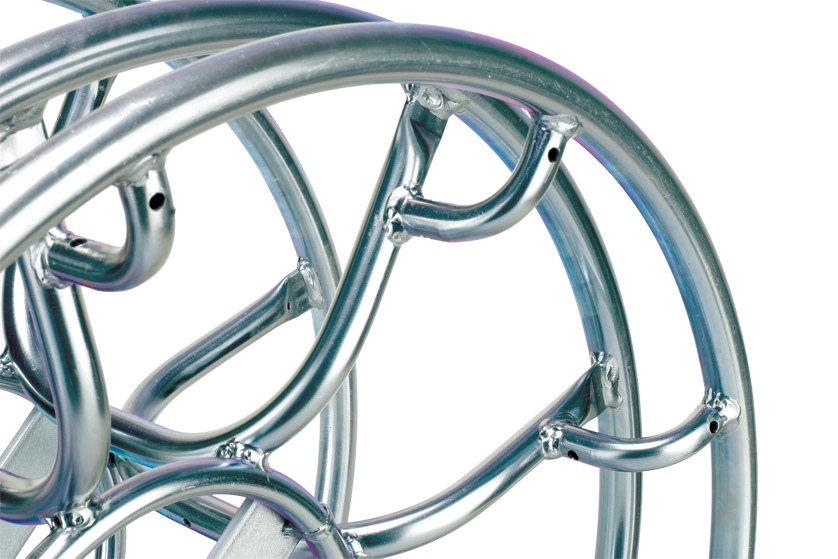

Distributeur à trois flasques - Câbles hybrides fibre SMPTE 311M TV HD

Ce sont des évolutions de la bobine de style traditionnel conçues en conjonction avec les unités de reportage de la BBC, pour accepter en particulier les câbles de caméra hybrides à fibre SMPTE 311M.

On préfère généralement les grandes longueurs de fibre car cela évite d'avoir à relier des longueurs moindres et réduit le nombre de bobines à emporter sur site. Par contre, lorsque toute la longueur n'est pas nécessaire à un endroit donné, il n'est pas pratique de dérouler toute la longueur pour accéder à l'extrémité interne (CCU). Avec des câbles en cuivre, il est en général possible de faire dépasser une courte longueur de câble du côté de l'extrémité interne, suffisante pour se brancher à une prise ou à un boîtier mural, dans le moyeu de la bobine, ce qui donne un accès même lorsque le câble n'est pas complètement déroulé. Le rayon de courbure minimal des câbles hybrides à fibre devant être strictement respecté pour éviter d'endommager la fibre, il est impossible d'enrouler de façon serrée quelques mètres de fibre du côté interne dans le moyeu principal.

Le flasque supplémentaire et le moyeu de grand diamètre permettent d'enrouler en toute sécurité cinq mètres de l'extrémité interne et de les protéger quand le câble principal est sorti. L'extrémité interne peut alors être déroulée et branchée à une prise ou à un boîtier mural.

Dimensions et poids:
Type 200M 400M 200M 300M 500M
Code Canford 35-5191 35-5192 35-5193 35-5194 35-5195
Standard Standard Triple flasque Triple flasque Triple flasque

Diamètre de flasque : 615 mm 615 mm 615 mm 615 mm 615 mm
Diamètre de moyeu : 230 mm 230 mm 230 mm 230 mm 230 mm
Largeur de moyeu : 136 mm 226 mm 118 mm 173 mm 208 mm
Largeur globale de bobine : 180 mm 270 mm 240 mm 295 mm 330 mm
Poids (1) : 7,0 kg 7,5 kg 8,5 kg 8,84 kg 9,05 kg
Capacités (1) :
Triax, 11 mm : 200 m 400 m n/d n/d n/d
Triax, 14 mm : 100 m 200 m n/d n/d n/d
Multi quad., 16,7 mm : 90 m 150 m n/d n/d n/d
Alimentation, 16 A, 13 mm : 100 m 200 m n/d n/d n/d
Alimentation, 32 A, 17 mm : 90 m 150 m n/d n/d n/d
Alimentation, 64 A, 30 mm : 20 m 40 m n/d n/d n/d
SMPTE311M, 9,2 mm : n/d n/d 200 m 300 m 500 m
Note (1): Poids et capacités sont approximatifs.

Accessoires optionnels: la gamme rivetée de crochets et attaches de câble Canford peut être fixée de façon permanente au flasque de la bobine ou au câble pour être toujours disponible en vue de d'attacher les extrémités libres du câble une fois enroulé. Voir l'index: Attaches de câble.

Chariot et axe avec manivelle robustes

Comme le poids de la bobine et du câble réunis peut dépasser 70 kg, un chariot robuste est disponible. Il comprend un axe avec manivelle. Contrairement à certaines versions économiques, ce chariot est construit à partir de la même tubulure d'acier renforcé formé, à placage de zinc passivé, que les bobines. Il a des roues pneumatiques, assurant une conduite douce sur les surfaces irrégulières ou pleines de nids de poule, les seuils de porte, les rampes d'accès et les petites marches. Une fois à destination, les bobines peuvent être placées sur l'axe manivelle, dans le châssis du chariot, pour être déroulées. Deux bobines de 200 m peuvent être montées côte à côte, permettant aux deux câbles d'être déployés simultanément. Physiquement, le chariot peut accueillir jusqu'à cinq bobines empilées pour le transport, toutefois, lors que du câble est chargé sur les bobines, cela peut devenir excessivement lourd. L'attention nécessaire devra être portée à la santé et à la sécurité de l'utilisateur et à la capacité des rampes et passerelles similaires à supporter le poids combiné du chariot, des bobines, des câbles et de l'opérateur. Des axes et des manivelles de rechanges sont également disponibles.

Accessoires optionnels : voir "Dirty Rigger - Gants de travail de protection".

  Description Prix (€) Ajouter au panier
Livraison
CANFORD SKELETON DISTRIBUTEUR DE CABLE 200m standard, acier, plaqué zinc   Code stock : 35-5191
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
138,10 €
CANFORD SKELETON DISTRIBUTEUR DE CABLE 400m standard, acier, plaqué zinc   Code stock : 35-5192
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
149,00 €
CANFORD SKELETON DISTRIBUTEUR DE CABLE 200m trois flasques, SMPTE 311M fibre, acier, plaqué zinc   Code stock : 35-5193
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
165,20 €
CANFORD SKELETON DISTRIBUTEUR DE CABLE 300m trois flasques, SMPTE 311M fibre, acier, plaqué zinc   Code stock : 35-5194
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
170,70 €
CANFORD SKELETON DISTRIBUTEUR DE CABLE 500m trois flasques, SMPTE 311M fibre, acier, plaqué zinc   Code stock : 35-5195
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
211,30 €
CANFORD SKELETON CHARIOT POUR DISTRIBUTEUR DE CABLE, acier, revêtement poudre   Code stock : 35-5198
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
511,00 €
CANFORD SKELETON AXE AVEC MANIVELLE de rechange pour chariot pour distributeur   Code stock : 35-5199
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
37,49 €
