CANFORD CHASSIS POUR BOITE MURALE MODULAIRE TYPE C
CANFORD CHASSIS POUR BOITE MURALE MODULAIRE TYPE CCANFORD CHASSIS POUR BOITE MURALE MODULAIRE TYPE ACANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE A 8 trous

Une série de boîtiers muraux qui offre un vaste choix de connexions avec les connecteurs Canford "Universal" montés sur la plaque supérieure et terminée de connecteurs multi-cœur les plus utilisés. C'est un solide châssis auquel s’ajoute une plaque supérieure proposant jusqu'à 48 découpes "Universal".

Les découpes pour connecteurs "Universal" sont numérotées dans l’ordre croissant (ex. 1 à 12, 1 à 16 etc.) avec ou sans identifications afin de permettre une identification personnalisés avec des étiquettes. Il est égaelement possible de faire graver les boîtiers, voir CANFORD - GRAVURE PERSONNALISEE . La plaque arriere propose des trous de fixation et d'accès aux câble. Fourni avec les pièces nécessaires au montage du boîtier. Finition noir.

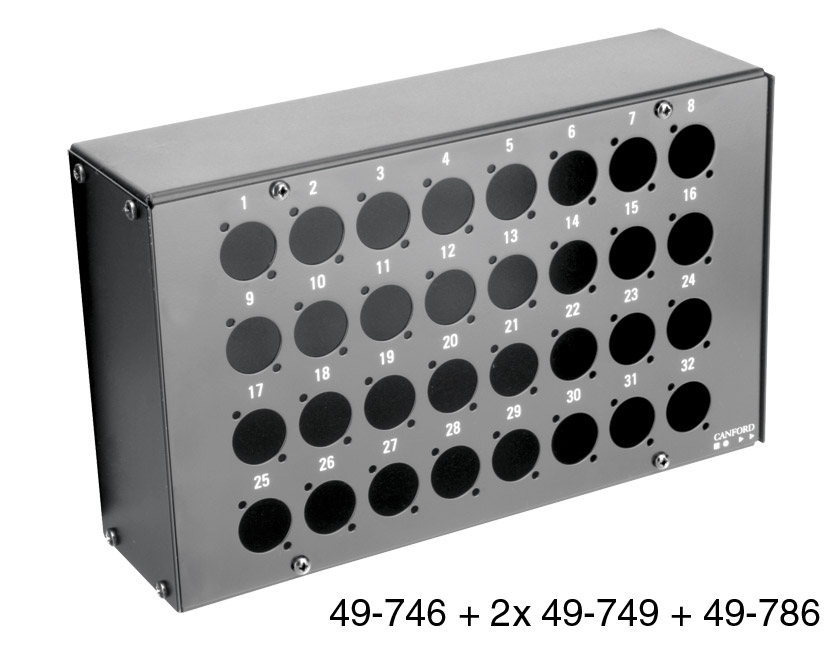

Les pièces doivent être commandées séparément. Un boîtier mural complet nécessite 1 châssis, 1 plaque supérieure et 2 flancs.

Dimensions

Dimensions Boite
Type Long. totale Larg. totale Prof. totale Prof. châssis
(mm) (mm) (plaques inlc.) (plaques excl.)
(mm) (mm)
A 117 180 102 100
B 237 180 102 100
C 374 180 102 100
Dimensions Plaque
Type Long. totale Larg. totale
(mm) (mm)
A 113 173.6
B 233 173.6
C 370 173.6

Connecteur Neutrik série "D"

La gamme de brides de montage de Série "D" de Neutrik est utilisé pour une grande variété connecteurs comme les XLR mâles et femelles, embases jack 3 points (A-gauge et GPO), RCA (phono) en retrait, connecteurs de données "Ethercon" RJ45, USB et Firewire, "Speakon" pour haut-parleurs, connecteur d'alimentation "Powercon et embases en retrait BNC. La plupart des connecteurs peuvent êtres installés par l'avant comme par l'arrière sur le panneau. Ces boîtes murales sont conçues pour offrir la plus grande densité de connecteurs possible, mais lors de l'utilisation de connecteurs de haut-parleurs "Speakon" de Neutrik, les connecteurs doivent être espacés en alternance, en ajoutant un cache aux découpes non utilisées, car la largeur du connecteur de câble est plus grande que celle du connecteur du châssis. Il est fortement recommandé d'utiliser le couvercle isolant 42-029 avec l'utilisation de "Speakon" et "Powercon" pour remédier aux contacts accidentels avec les broches sous tension se trouvant à l'arrière du panneau avant. Les embases jack Neutrik verrouillables peuvent être montés par l'avant comme par l'arrière. Cependant un montage par l'arrière demandera le retrait du loquet.

Connecteur Switchcraft Sub-D série EH

Cette élégante solution permet aux adaptateurs de monter les adaptateurs dos à dos Switchcraft à 9 broches et Sub-D HDD 15 broches dans une découpe standard.

Connecteurs Canford série "Universal"

Canford a étendu les possibilités en offrant une gamme supplémentaire de connecteurs et d'interrupteurs montés sur moulages isolants qui s'adaptent sur les découpes "Universal". Les connecteurs sur plaques de fixation en retrait ou à encastrer, disponibles en blanc et en noir, devrait être choisis dans la gamme de Connecteur Série "Universal". Des plaques non percées peuvent être utilisées comme cache pour les découpes restant béantes ou percées pour accepter un grand nombre de connecteurs, commutateurs et indicateurs.

Note d'application :

La plupart des connecteurs sont idéalement montés par l'arrière à la plaque supérieure en utilisant des vis à tête plate M3x10mm, écrous et rondelles anti-vibrations ou bagues nylon autobloquantes mais peuvent être montés par l'avant à l'aide de vis à tête fraisée. Nombreux connecteurs Neutrik série DLX sont disponibles avec trous de montage filetés M3 pour un montage par l'arrière et n'ont besoin que de vis à tête plate M3x10mm.

Accessoires en option :

Connecteurs et quincaillerie comme les barres pour connecteurs Universal en U, vis de fixation, écrous et rondelles sont à commandés séparément. Tous sont disponibles finis plaqués zinc noir passivé (ZBP), nickel brillant passivé (BNP) et plaqués zinc incolore passivé (ZCP). D'autres styles de vis et d'écrous sont également disponibles (voir Fixations et visserie).

Les boîtiers de scène Canford peuvent être livrés montés et câblés selon vos besoins. Les plaques peuvent être embouties et gravée sur mesure.

Note de commande :

Les différents composants sont à commander séparément. Une boîte murale complète nécessite un châssis, une plaque suppérieure et deux plaques latérales.

  Description Prix €
H.T.
Ajouter au panier
Livraison
CANFORD CHASSIS POUR BOITE MURALE MODULAIRE TYPE A Code stock : 49-744
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
26,79 €
CANFORD CHASSIS POUR BOITE MURALE MODULAIRE TYPE B Code stock : 49-745
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
28,29 €
CANFORD CHASSIS POUR BOITE MURALE MODULAIRE TYPE C Code stock : 49-746
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
31,04 €
CANFORD FLANC POUR BOITE MURALE TYPE A, B ET C Code stock : 49-749
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
7,49 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE A 4 trous Code stock : 49-780
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
17,84 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE A 8 trous Code stock : 49-781
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
18,05 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE B 12 trous Code stock : 49-782
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
19,25 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE B 16 trous Code stock : 49-783
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
19,40 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE B 20 trous Code stock : 49-784
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
19,52 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE C 24 trous Code stock : 49-785
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
21,04 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE C 32 trous Code stock : 49-786
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
21,39 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE C 36 trous Code stock : 49-787
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
21,62 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE C 40 trous Code stock : 49-788
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
21,80 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE C 48 trous Code stock : 49-789
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
22,21 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE A 4 trous, vierge Code stock : 49-980
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
13,58 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE A 8 trous, vierge Code stock : 49-981
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
13,88 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE B 12 trous, vierge Code stock : 49-982
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
15,58 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE B 16 trous, vierge Code stock : 49-983
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
15,80 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE B 20 trous, vierge Code stock : 49-984
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
15,96 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE C 24 trous, vierge Code stock : 49-985
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
18,14 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE C 32 trous, vierge Code stock : 49-986
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
18,64 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE C 36 trous, vierge Code stock : 49-987
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
18,97 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE C 40 trous, vierge Code stock : 49-988
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
19,22 €
CANFORD PLAQUE SUPERIEURE POUR BOITE DE SCENE/MURALE TYPE C 48 trous, vierge Code stock : 49-989
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
18,67 €
CANFORD BARRE EN U POUR CONNECTEURS UNIVERSAL Code stock : 45-100
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 3,80 €
10+ 3,62 €
M3 VIS POZI Pan, MS, ZCP, 10mm, pack de 100 Code stock : 14-123
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 2,19 €
10+ 2,08 €
le paquet
M3 VIS POZI Pan, MS, CB, 10mm, pack de 100 Code stock : 14-398
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 3,90 €
10+ 3,70 €
le paquet
M3 VIS POZI Csk, MS, ZCP, 10mm, pack de 100 Code stock : 14-223
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 2,71 €
10+ 2,57 €
le paquet
M3 VIS POZI Csk, MS, CB, 10mm, pack de 100 Code stock : 14-323
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 2,94 €
10+ 2,78 €
le paquet
M3 ECROU ENTIER Hex, MS, ZCP, pack de 100 Code stock : 14-002
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 0,62 €
10+ 0,59 €
le paquet
M3 ECROU Hex, MS, ZCP, pack de 100 Code stock : 14-092
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 2,38 €
10+ 2,26 €
le paquet
M3 RONDELLE DENTELEE intérieur, MS, ZCP, pack de 100 Code stock : 14-752
Pour l'état des stocks et délais de livraison, veuillez-vous connecter .
1+ 0,69 €
10+ 0,66 €
le paquet
