Gamme d'outils de mesure destinés aux systèmes de boucles d'induction Ampetronic. Ces appareils ont été conçus pour faciliter le processus d'installation en fournissant une mesure précise du niveau de sortie de la boucle dans différentes zones d'une pièce.
FSM - IEC60118-4
Instrument à main compact, de conception ergonomique, mesurant les performances de virtuellement tout système à boucle d'induction, pour des contrôles réguliers ou l'installation initiale. Le mesureur possède une sortie casque et mesure le bruit ambiant, la force du champ et la réponse en fréquence, procurant un moyen simple de contrôler la conformité à la norme IEC60118-4:2006.
Le premier mode de fonctionnement détermine le niveau du flux magnétique de fond présent à l'emplacement du système de boucle, avec un filtre pondéré, sur une échelle de -12 dB et -42 dB; ce mode peut aussi servir à estimer les débordements hors du système. Le second mode utilise une mesure large bande de 50 Hz à 8 kHz pour évaluer la force du champ du système sur une échelle de -22 à +8 dB et convient à l'emploi avec une entrée de système venant du CD de signaux de test ou de tout autre signal réel. Enfin, le troisième mode de fonctionnement emploie des filtres de troisième octave à 100 Hz, 1 kHz et 5 kHz pour mesurer la réponse en fréquence dans la plage stipulée par l'IEC60118-4 et peut servir à confirmer l'adéquation de la puissance dans les hautes fréquences ainsi qu'à estimer la perte en fonction des fréquences due aux structures métalliques; à n'employer qu'avec un signal de bruit rosé.
Le mesureur a un écran à diodes à large angle de lecture ainsi que des diodes à code couleur pour un fonctionnement efficace dans une multitude d'environnements. Les mesures sont RMS avec pour référence 400 mA/m et une résolution de 1dB. La sortie casque est une prise jack 3,5 mm avec une impédance minimale de casque de 32 ohms par canal. Alimentation: deux piles alcalines AA. Dimensions: 84 x 140 x 27 (h x l x p) mm. Poids: 150 g, hors piles.
Accessoires fournis: étui, manuel, modèle de certificat de mise en service, manuel "Designing Induction Loops", deux piles alcalines AA.

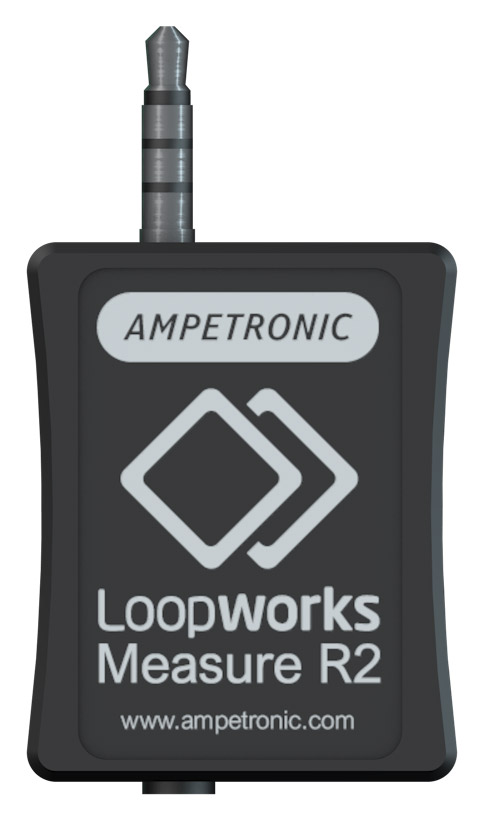

Le récepteur Loopworks Measure R2 est un récepteur de boucle d'induction audio doté d'une bobine de captation montée verticalement. Cet appareil a été conçu pour être utilisé avec l'application Loopworks Measure d'Ampetronic, disponible en téléchargement sur l'App Store d'Apple. L'application prend en charge l'utilisation du R2 avec les adaptateurs officiels Apple Lightning vers 3,5 mm et USB-C vers 3,5 mm.
Parmi ses applications, on trouve la mesure de l'intensité de champ, de la réponse en fréquence et du bruit de fond sans connexion ; ainsi que la mise en service (certification CEI 60118-4) une fois connecté à Loopworks. La routine d'étalonnage intégrée garantit la précision de l'intensité de champ et de la réponse en fréquence, tandis que la réponse en fréquence, comprise entre 50 Hz et 8 kHz (+/- 0,25 dB), peut être soumise à un filtre "brick wall" au-delà de 10 kHz, à l'aide de l'application. Les entrées audio comprennent une prise jack 3,5 mm à 4 points pour la connexion à un appareil Apple, et une prise jack 3,5 mm à 3 points pour l’écoute avec un casque stéréo.
Veuillez noter que l’application Loopworks Measure n’est actuellement disponible que sur l’App Store d’Apple et ne fonctionne que sur un appareil iOS, c’est-à-dire un iPhone, un iPod Touch ou un iPad fonctionnant sous iOS 15 ou une version ultérieure.
Orientation de la bobine : verticale lorsque l'appareil est tenu à la verticale. Niveau de référence : 400 mA/m, mode intensité de champ. Réponse en fréquence : 50 Hz - 8 kHz, ±0,25 dB ; 40 Hz à 10 kHz ±0,5 dB, 30 Hz à 15 kHz ±3 dB. Puissance d’étalonnage : inférieure à 100 mW. Puissance de mesure : inférieure à 1 mW. Dimensions (H x L x P) : 52 x 27,5 x 9,5 mm. Poids : 10 g
Accessoires inclus : étui de transport souple, mode d’emploi, adaptateur USB-C vers 3,5 mm
