Les moniteurs de contribution Sonifex ont été conçus pour être utilisés dans les cabines de voix off, les cabines d'information, les lieux de commentaires, pour les annonces de continuité et pour toute autre application similaire où la voix doit être ajoutée au contenu du programme et ensuite contrôlée.

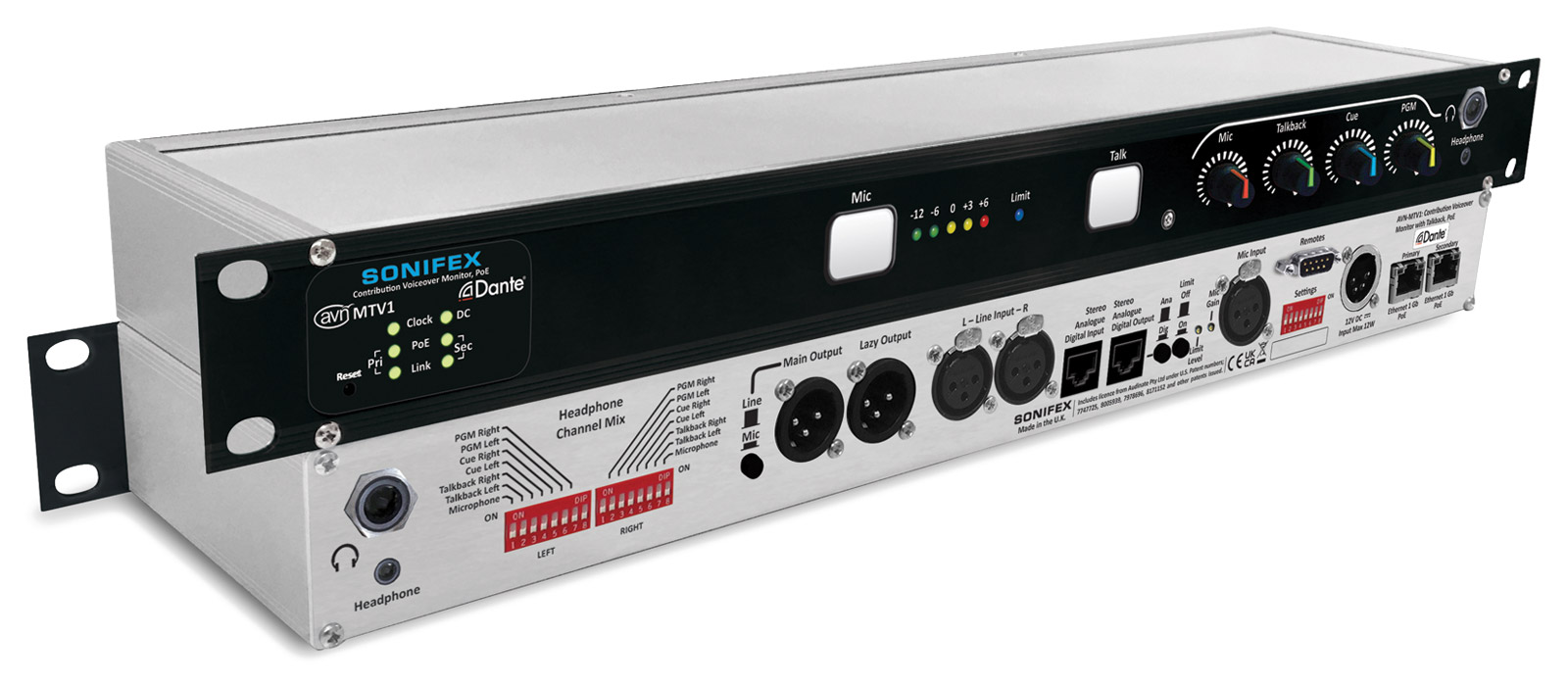

Le Sonifex AVN-MTV1 est une version améliorée du RB-MTV1, ajoutant la capacité Audinate Dante AoIP au moniteur de doublage Redbox. Il s'agit d'une unité rackable 1U qui permet aux flux Talkback, Cue et Program d'être pris et contrôlés à partir d'un réseau Dante.
L'AVN-MTV1 possède trois entrées et trois sorties physiques. Il dispose d'une entrée microphone mono sur XLR 3 points symétrique avec un gain brut commuté physiquement ou à distance et un contrôle de gain fin variable physiquement à l'aide d'un potentiomètre multi-tour préréglé pour donner une plage de gain globale de +20dB à +80dB. Il dispose également d'un filtre anti-bruit LF, d'une alimentation fantôme +48V et d'un contrôle de limitation de niveau. Un potentiomètre de préréglage multi-tours situé sur le panneau arrière permet de régler le seuil à partir duquel le limiteur commence à fonctionner, de -8dBu à +26dBu. L'activité du limiteur est indiquée par une LED bleue et le niveau du microphone est contrôlé par un simple vumètre à 5 LED. Le vumètre peut être configuré par l'utilisateur pour afficher l'activité du signal MIC en fonctionnement normal (c'est-à-dire lorsque l'on appuie sur TALK, le vumètre est éteint), ou il peut afficher en permanence l'activité MIC, même lorsque le bouton TALK est activé ou que le bouton MIC est éteint.
Une entrée stéréo XLR symétrique et une entrée analogique/numérique symétrique à détection automatique sur RJ45 (selon le brochage du StudiohubTM) sont prévues. Chacune de ces entrées est envoyée au réseau Dante.
Les flux Talkback, Cue et Program proviennent du réseau Dante, ainsi que l'entrée Mic. Ils peuvent être mélangés et contrôlés dans les sorties jack 6,35/3,5 mm du casque avant et arrière, toutes deux dotées de commandes de volume individuelles. Le choix de l'entrée présentée aux sorties casque peut être configuré à l'aide de deux ensembles de commutateurs DIP situés à l'arrière de l'appareil, ce qui permet de contrôler les mixages gauche et droit du casque. Il est également possible de couper le signal du micro vers le casque dans les cas où un présentateur n'aime pas s'entendre lui-même dans son casque lorsqu'il utilise le bouton TALK. Le signal micro traité est envoyé à la fois à la sortie principale mono symétrique sur un XLR 3 points symétrique et à la sortie principale du flux Dante lorsque le bouton MIC du panneau avant est activé. Un bouton s'allume lorsque cette fonction est activée. La sortie principale sur XLR peut être commutée indépendamment au niveau 'Line' ou 'Mic' à l'aide de l'interrupteur du panneau arrière. Le réglage de la sortie au niveau micro permet d'insérer l'appareil dans l'entrée micro d'une table de mixage. Une option permet d'activer en permanence le bouton MIC, même lorsqu'il est contrôlé à distance, pour les occasions où vous souhaitez toujours laisser le canal MIC ouvert. En outre, il est possible de mixer l'entrée Cue en tant qu'alimentation mono vers les sorties de façon permanente.

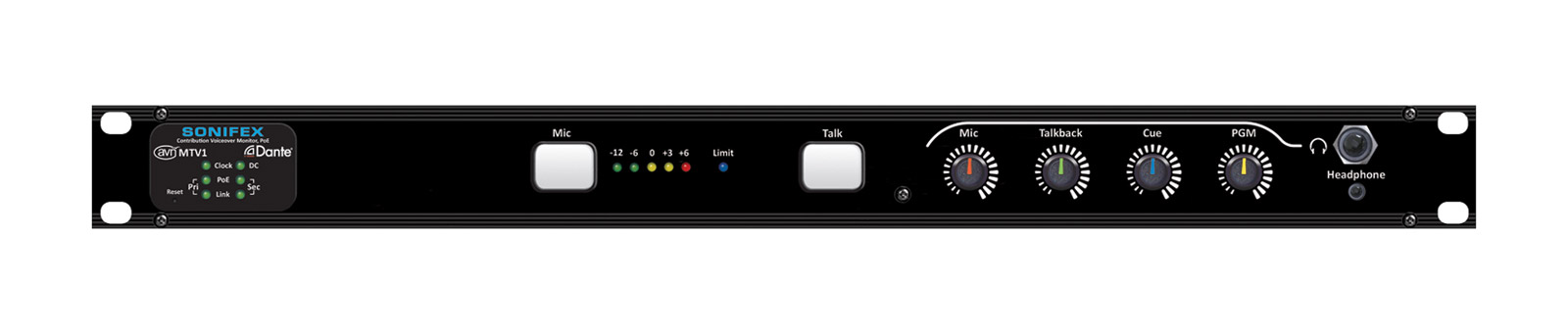

Le bouton TALK de la face avant est un interrupteur momentané qui achemine le signal microphonique traité vers la sortie Lazy XLR 3 points symétrique arrière et vers le flux Dante de la sortie Lazy. Simultanément, le signal est déconnecté des sorties principales, ce qui permet à l'opérateur de parler à un collègue. L'unité peut ainsi être utilisée comme intercom talkback entre deux ou plusieurs studios. Les LED du panneau avant indiquent l'état de l'horloge réseau, l'état des liaisons AoIP primaire et AoIP secondaire, l'alimentation PoE primaire et l'alimentation PoE secondaire active.
Les autres caractéristiques comprennent une sortie symétrique numérique/analogique commutable sur une prise RJ45 qui peut être utilisée comme point de sortie du réseau Dante ; un connecteur de télécommande permettant de contrôler à distance les deux boutons MIC et TALK de la face avant et des compteurs opto-isolés de leur état ; et PoE avec des ports primaires et secondaires pour la redondance de l'alimentation et des données.
L'AVN-MTV1 utilise les derniers chipsets Audinate Dante et est donc conforme aux normes AES67 et Dante Domain Manager.
Canaux Dante : 8x réception, 6x transmission. Flux Dante : 8x réception, 6x transmission. Taux d'échantillonnage : 44.1/48/88.2/96/176.4/192kHz. Format : PCM linéaire, 16/24/32 bits. Vitesse : 1Gbps ou 100Mbps. Modes de réseau : Commuté ou redondant. Impédance d'entrée du microphone : 2kohm, symétrique. Niveau d'entrée maximum : -10dBu. Plage de gain micro : +20dB à +80dB. Réponse en fréquence : +0/-0,5dB de 20Hz à 20kHz, gain de 40dB à 1kHz. Atténuation des basses fréquences : 125Hz à 6dB/octave. Alimentation fantôme : +48V. Seuil du limiteur : +8dBu à +18dBu réglable. Impédance d'entrée ligne : 20kohm, symétrique. Réponse en fréquence : +0/-0.5dB 20Hz à 20kHz. Impédance de sortie : Moins de 50 ohms, symétrique. Capacité d'entraînement : 150mW dans 32-600ohms. Impédance d'entrée AES3 : 110 ohms, symétrique. Impédance de sortie AES3 : 110 ohms, symétrique. Profondeur de bits : Jusqu'à 24 bits. Dimensions (LxPxH) : 480 x 110 x 430 mm. Poids : 1,3 kg.
