Les consoles de mixage numériques de la série LiveTrak Zoom sont destinées à une utilisation en direct, en studio ou en podcasting. Elles disposent de plusieurs sorties de niveau casque pour le monitoring et l'enregistrement multipiste directement sur une carte SD insérée. Les consoles de mixage disposent également d'une connectivité USB pour une utilisation avec des logiciels audionumériques fonctionnant sous Windows ou iOS, utilisant la capacité des consoles à fonctionner comme une interface.
LiveTrak L-8 - 8 canaux

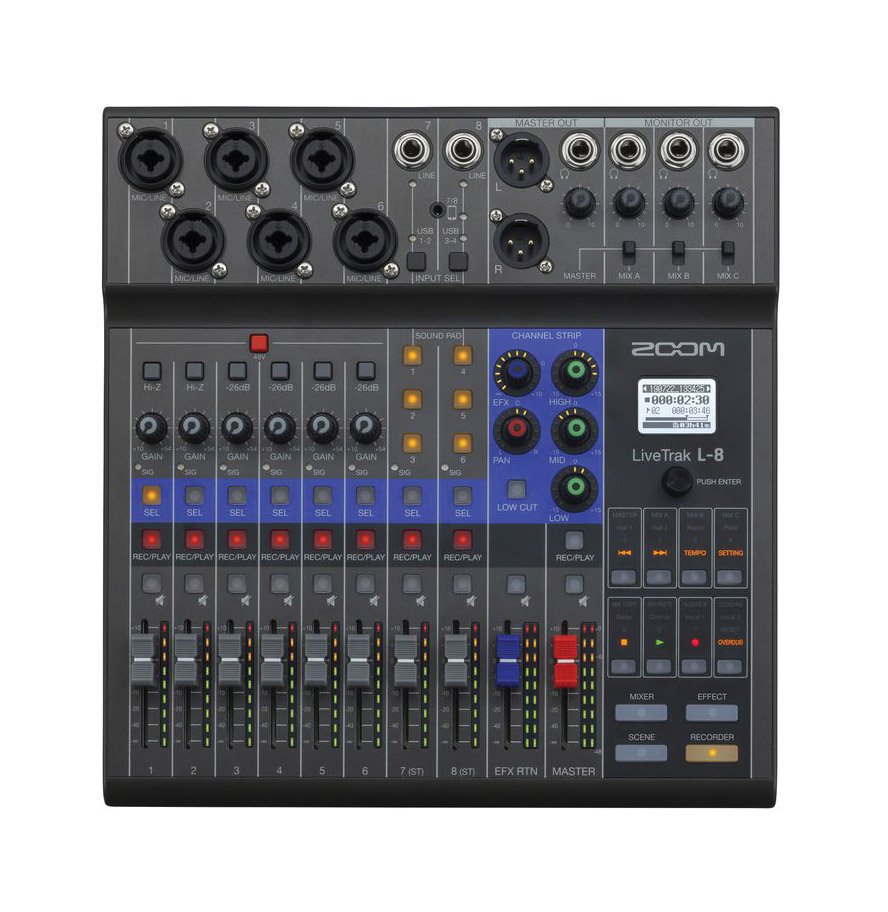

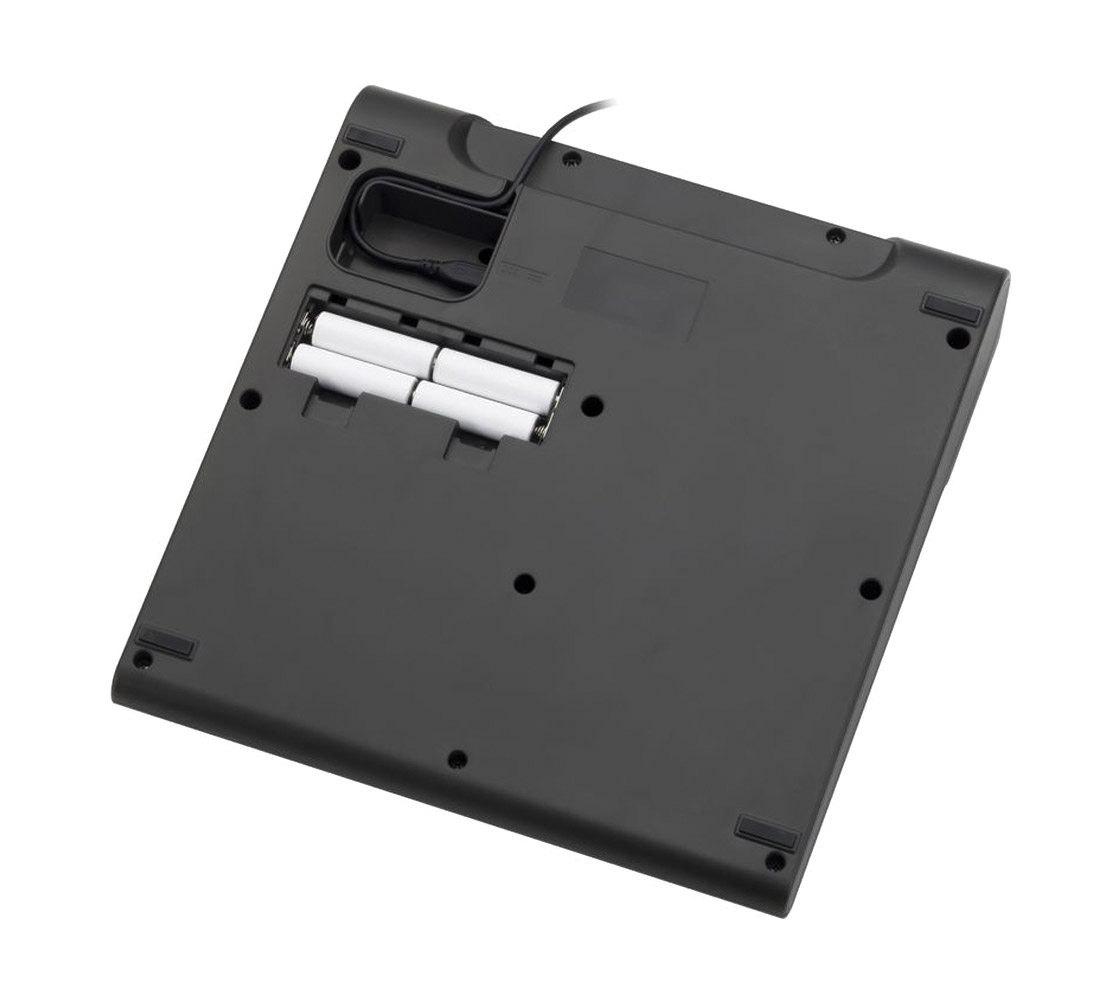

En tant que la plus petite console de mixage numérique de la série, la LiveTrak L-8 a été conçue pour le podcasting et les petites performances musicales. La L-8 a la capacité de mixer, d'enregistrer en multipiste et de contrôler l'audio à partir de huit canaux, tout en étant alimentée par 4 piles alcalines AA, lithium ou NiMH rechargeables, par une alimentation par bus USB ou par l'adaptateur secteur AD-17 inclus.
Les canaux d'entrée 1 à 6 sont équipés d'une prise combinée XLR/TRS pour une entrée de niveau micro ou ligne, les canaux 1 et 2 supportant également une entrée Hi-Z via un commutateur. Les canaux 3-6 ont des commutateurs PAD d'atténuation de 26dB pour les niveaux d'entrée plus élevés. L'alimentation fantôme +48V peut être appliquée globalement aux canaux 1 à 6, et chaque canal offre un contrôle de gain d'entrée rotatif. Les canaux 7 et 8 sont des entrées à niveau de ligne unique et sont commutables entre le niveau de ligne, l'USB 1-2/3-4 ou l'entrée jack pour smartphone. Six pads sonores peuvent être utilisés via ces canaux pour les jingles au format WAV lors du podcasting. Treize sons sont inclus et prêts à être utilisés. Tous les canaux disposent d'un bouton de sélection de canal, d'un bouton d'enregistrement/lecture et d'un bouton Mute de canal, ainsi que d'un fader de canal avec un indicateur de niveau LED à 9 segments. Lorsqu'un canal est sélectionné, l'égaliseur (3 bandes), le panoramique et les effets internes, y compris la réverbération, peuvent être appliqués. Le bouton d'enregistrement/lecture permet à l'utilisateur de régler le canal pour enregistrer sur une carte SD ou pour lire à partir d'une carte SD.
Les sorties principales gauche et droite se font par le biais de XLR3 symétriques. Une sortie casque jack 6,35 mm permet également de dupliquer les sorties master gauche et droite. Trois autres sorties casque peuvent être réglées pour avoir une copie du mixage maître ou un mixage unique, déterminé par la position du fader sur le canal de sortie associé. À droite du L-8 se trouve une section de touches de transport ainsi qu'un écran LCD à résolution 96x64. Les boutons multitâches facilitent la navigation dans les menus, ainsi que l'activation des paramètres d'enregistrement et de lecture.
Accessoires inclus : cordon TRRS, cordon USB, adaptateur secteur AD-17, guide de démarrage rapide.
Accessoire en option : sac de transport CBL-8.
Format d'enregistrement : 44,1/48/96kHz, 16/24 bits, WAV mono/stéréo. Support d'enregistrement : 4-32GB, SDHC ; 64-512GB SDXC. Niveau de sortie du casque : 10mW + 10mW, charge de 60ohms. Impédance de sortie du casque : 10 ohms. Dimensions (LxPxH) : 268 x 282 x 74mm. Poids : 1,56 kg, sans piles.
La Zoom LiveTrak L-12 possède de nombreuses caractéristiques du L-8, mais ne fonctionne qu'avec l'adaptateur secteur AD-19 inclus et non avec des piles ou une alimentation par bus. Les principaux avantages de la L-12 par rapport à la L-8 sont le nombre de canaux, qui s'élève à douze - dont huit sont des prises combinées XLR/TRS ; les contrôleurs de compression sur les canaux 1 à 8, l'alimentation fantôme dans les groupes 1 à 4 et 5 à 8, et l'égaliseur 4 bandes. La L-12 dispose également de cinq sorties casque, dont quatre peuvent être un double du mix principal ou des mix uniques. Comme la L-12 est destinée aux performances en direct ou en studio, elle ne dispose pas d'entrée pour smartphone ni de pads sonores. La L-12 est dotée d'un écran rétroéclairé de plus grande taille, d'une résolution de 128x64, ainsi que d'indicateurs LED à 12 segments sur les canaux d'entrée et de sortie individuels.
Accessoires inclus : adaptateur secteur AD-19, cordon USB 2.0, guide de démarrage rapide.
Accessoires en option : kit de montage en rack RKL-12, sac de transport CBL-20.
Format d'enregistrement : 44.1/48/96kHz, 16/24-bit, WAV mono/stéréo. Supports d'enregistrement : 16Mb-2GB SD ; 4-32GB, SDHC ; 64-512GB SDXC. Niveau de sortie du casque : 42mW + 42mW, charge de 60ohms. Impédance de sortie du casque : 100 ohms. Dimensions (LxPxH) : 445 x 282 x 70,5mm. Poids : 2,53 kg.
La LiveTrak L-20 a les mêmes caractéristiques que la L-12, mais il dispose de 16 entrées XLR/TRS combinées en plus des 2 entrées de canaux stéréo. La L-12 propose 6x sorties casque, chacune pouvant dupliquer le mix principal ou avoir son propre mix. Cette console présente également deux processeurs d'effets internes ainsi qu'un coupe-bas de 40-600Hz, 12dB/octave ajouté à l'égaliseur 4 bandes.
Accessoires inclus : adaptateur secteur AD-19, cordon USB 2.0, guide de démarrage rapide.
Accessoires en option : kit de montage en rack RKL-12, sac de transport CBL-20, adaptateur Bluetooth BTA-1.
Format d'enregistrement : 44.1/48/96kHz, 16/24-bit, WAV mono/stéréo. Support d'enregistrement : 4-32GB, SDHC ; 64-512GB SDXC. Niveau de sortie du casque : 42mW + 42mW, charge de 60ohms. Impédance de sortie du casque : 100 ohms. Dimensions (LxPxH) : 445 x 388,4 x 82,6mm. Poids : 3,71 kg.
LiveTrak L-20R - 20 canaux, télécommande Bluetooth
La LiveTrak L-20R de Zoom est une console de mixage pouvant être installée en rack (à l'aide pattes pour installation en rack, fournies) conçue pour être commandée à distance par Bluetooth via un iPad. Elle dispose des mêmes entrées/sorties et de la même capacité d'enregistrement que la L-20. Cependant, étant donné qu'elle est conçue pour une utilisation à distance, la L-20R ne dispose pas de faders de canaux ou de faders maîtres.
Tous les contrôles de gain d'entrée, de compression et de casque sont accessibles via des contrôleurs rotatifs sur le panneau avant. A côté de l'écran LCD et de la section de transport réduite, une carte SD peut être insérée pour un enregistrement multipiste de 22 canaux. Le panneau arrière présente toutes les entrées/sorties dont la configuration est identique à celle du L-20. L'alimentation s'effectue via une connexion sur le panneau arrière à l'aide de l'adaptateur secteur AD-19 inclus.
Les modèles d'iPad compatibles sont l'iPad Air, l'iPad Mini 2 et plus, l'iPad Pro et l'iPad 2017 fonctionnant sous iOS 10.3.3 ou plus récent. L'application de contrôle L-20 est disponible sur l'App Store Apple.
Accessoires inclus : adaptateur secteur AD-19, adaptateur Bluetooth BTA-1, pattes pour installation en rack, guide de démarrage rapide.
Format d'enregistrement : 44,1/48/96kHz, 16/24 bits, WAV mono/stéréo. Support d'enregistrement : 4-32GB, SDHC ; 64-512GB SDXC. Niveau de sortie du casque : 42mW + 42mW, charge de 60ohms. Impédance de sortie du casque : 100 ohms. Dimensions (LxPxH) : 438 x 158,2 x 151,7mm. Poids : 2,49 kg.
