Une série de mélangeurs numériques Mackie conçus pour une utilisation sur scène ou en installation. Les facteurs de forme proposés sont le boîtier de scène ou l'installation en rack, et certains modèles peuvent être enrichis d'une fonctionnalité Dante.

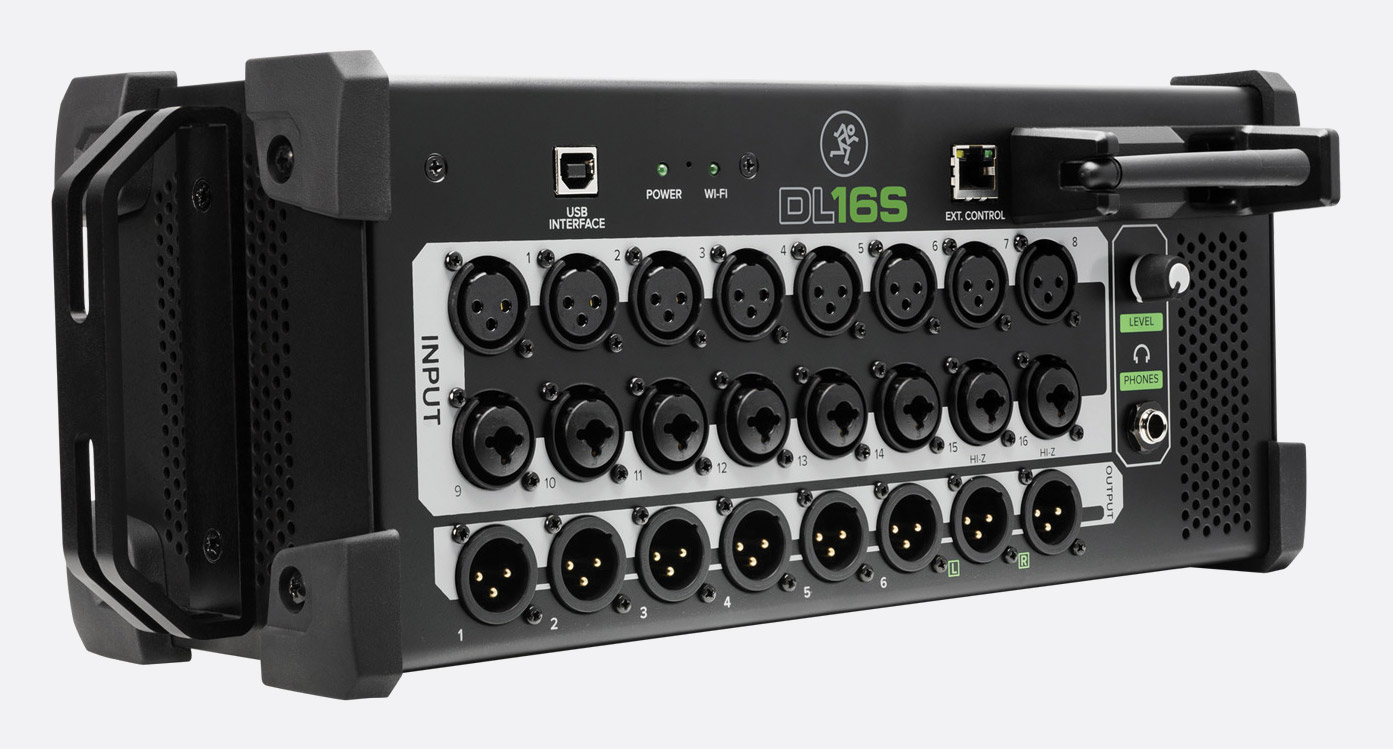

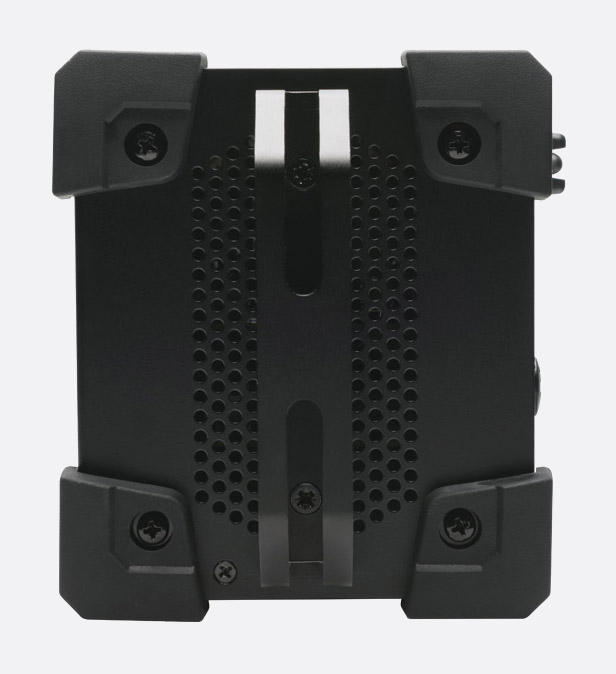

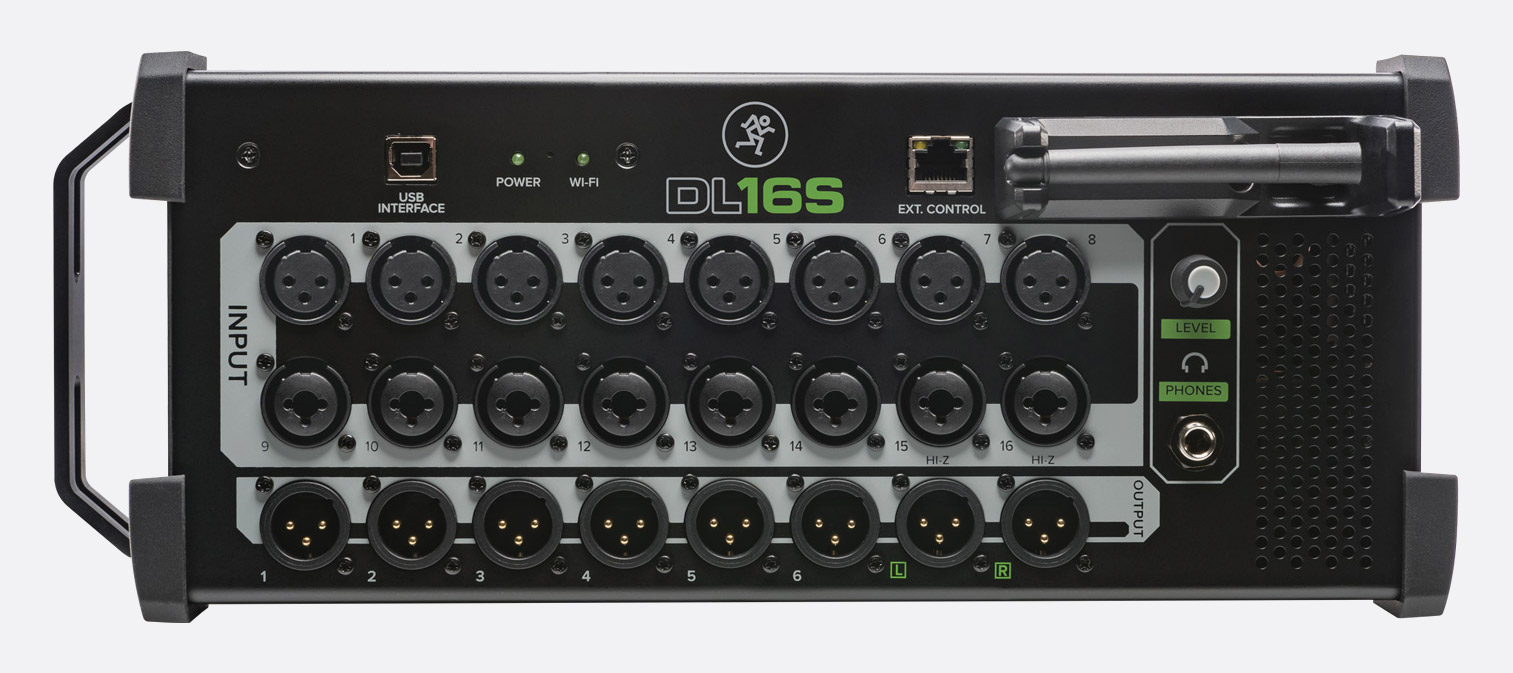

DL16S - 16 canaux

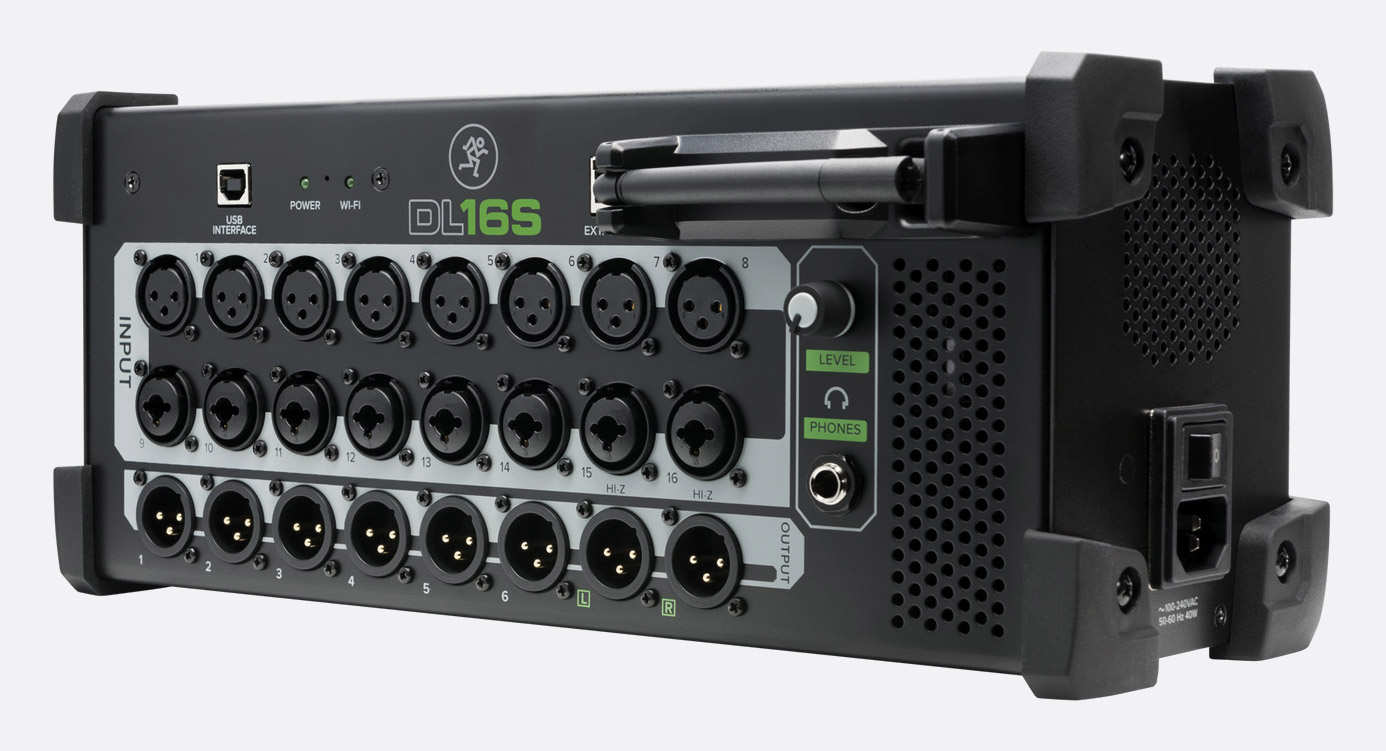

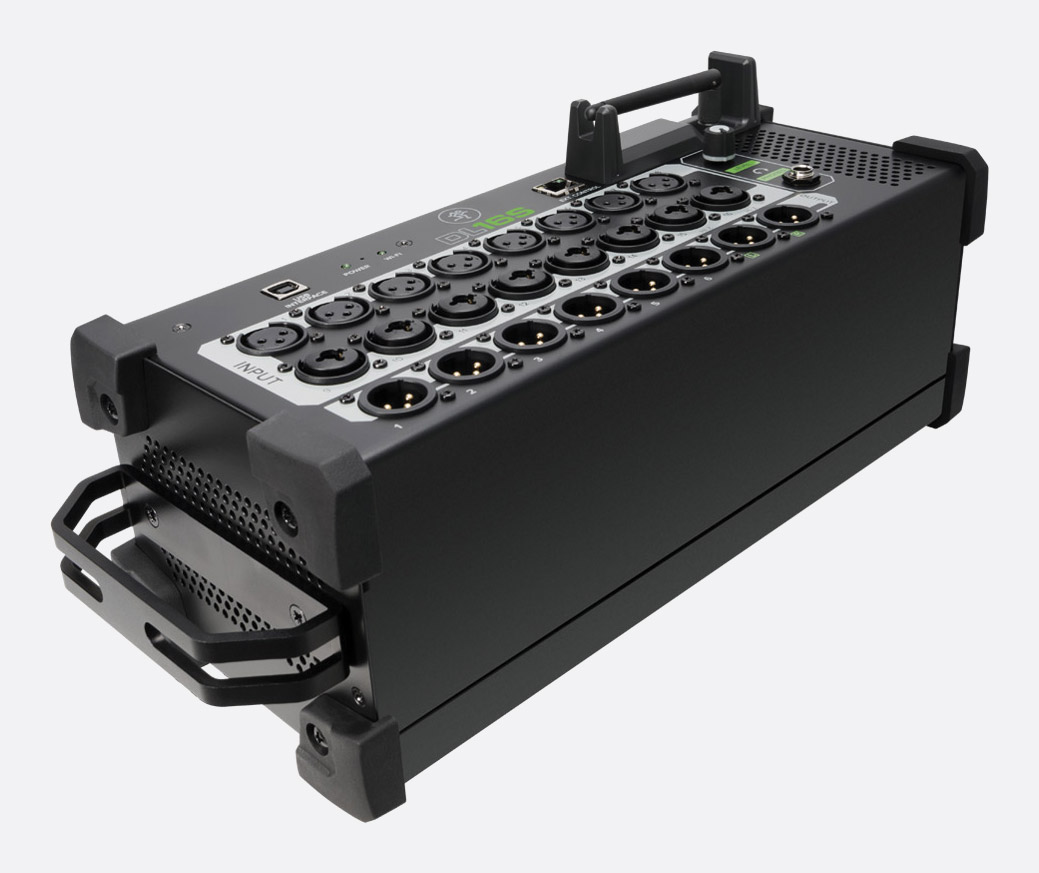

La Mackie DL16S est une console de mixage numérique à 16 canaux, de type boîtier de scène, avec Wi-Fi intégré pour la mise en réseau et le contrôle sans fil à l'aide de l'application de contrôle Master Fader.
La table de mixage dispose de 16 entrées microphones, les canaux 9 à 16 étant des entrées combinées XLR 3 points/6,35 mm TRS pour le choix d'une connectivité micro ou instrument de niveau ligne. Chaque canal fait appel à un préampli micro Mackie Onyx pour offrir une impédance d'entrée XLR symétrique de 3 kohms (canaux 1-16), une impédance d'entrée de niveau ligne de 30 kohms (canaux 9-14) et une impédance d'entrée Hi-Z de 1 mohm (canaux 15-16 asymétriques). La section d'entrée est rejointe par huit sorties XLR 3 points symétriques entièrement assignables et une sortie casque unique sur jack 6,35 mm. Une molette permet de régler localement le niveau de la sortie casque. Treize bus de sortie comprennent 6 départs auxiliaires stéréo, 6 sous-groupes stéréo et 1 bus principal L/R.
Une connexion USB 2.0 (via une connexion de type USB B) permet d'utiliser le DL16S comme interface audio 16x16 pour Mac ou PC. Cette connexion permet notamment d'enregistrer le spectacle en vue d'un mixage ultérieur, de lire des pistes d'accompagnement, de la musique d'entracte et de procéder à des vérifications virtuelles du son.
Les fonctions de traitement DSP internes comprennent un égaliseur paramétrique à 4 bandes avec filtre passe-haut, un gate, une compression et un RTA/spectrographe sur les seize canaux d'entrée. Les treize bus de sortie disposent d'un égaliseur paramétrique à 4 bandes avec filtres passe-haut et passe-bas, d'un égaliseur graphique à 31 bandes, de compressions, d'une limitation, d'un délai d'alignement et d'un DTA/spectrographe. Quatre processeurs d'effets numériques stéréo comprennent divers préréglages tels que des réverbérations, des délais, des chorus et des flangers.

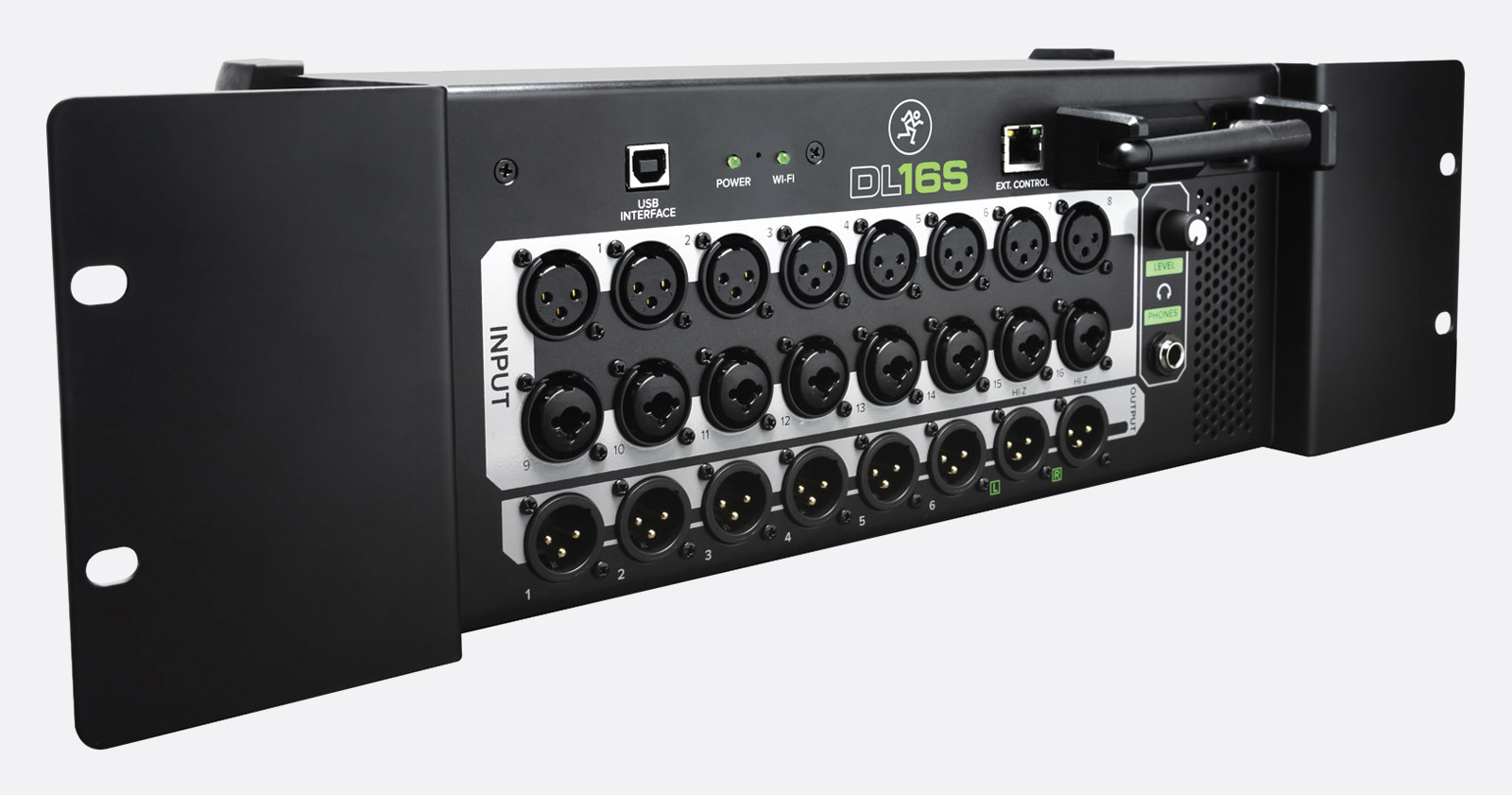

Accessoires inclus : support pour installation en rack, 3U

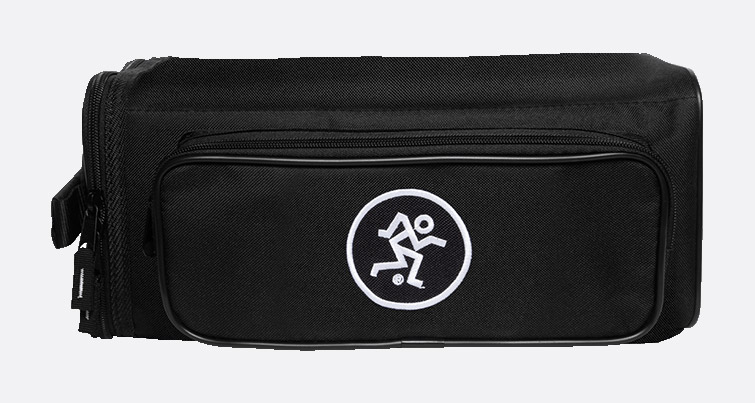

Accessoires en option : sac DL16S
Compatibilité : iOS11 ou ultérieur, Android OS 6 ou ultérieur, macOS 10.12 ou ultérieur, Windows 10 ou ultérieur. Fréquence d'échantillonnage : 48 kHz. Profondeur de bits A/N/A : 24 bits. Latence du système (entrée analogique>bus principal>sortie analogique) : 1,5 ms. Référence 0dBFS : +22dBu. Réponse en fréquence : 20Hz à 20kHz. Distorsion : Moins de 0,005%. EIN (terminaison 150 ohms) : -127dBu, pondéré A. Niveau de sortie maximum : +22dBu. Niveau de sortie casque : +20dBu dans 600ohm, maximum ; +22dBu maximum dans 100kohm. Connexion au réseau : 100Mb Ethernet. Contrôle simultané : 20 appareils. Antenne : externe, connecteur SMA, 50 ohms. Norme IEEE 802.11 b/g : 2,4 GHz. Canaux WLAN : 1-11. Sécurité du point d'accès : WPA2. Alimentation électrique : 100-240VAC, 50-60Hz. Consommation électrique : 40W. Dimensions (HxLxP) : 142 x 358 x 147 mm. Poids : 2,8 kg.

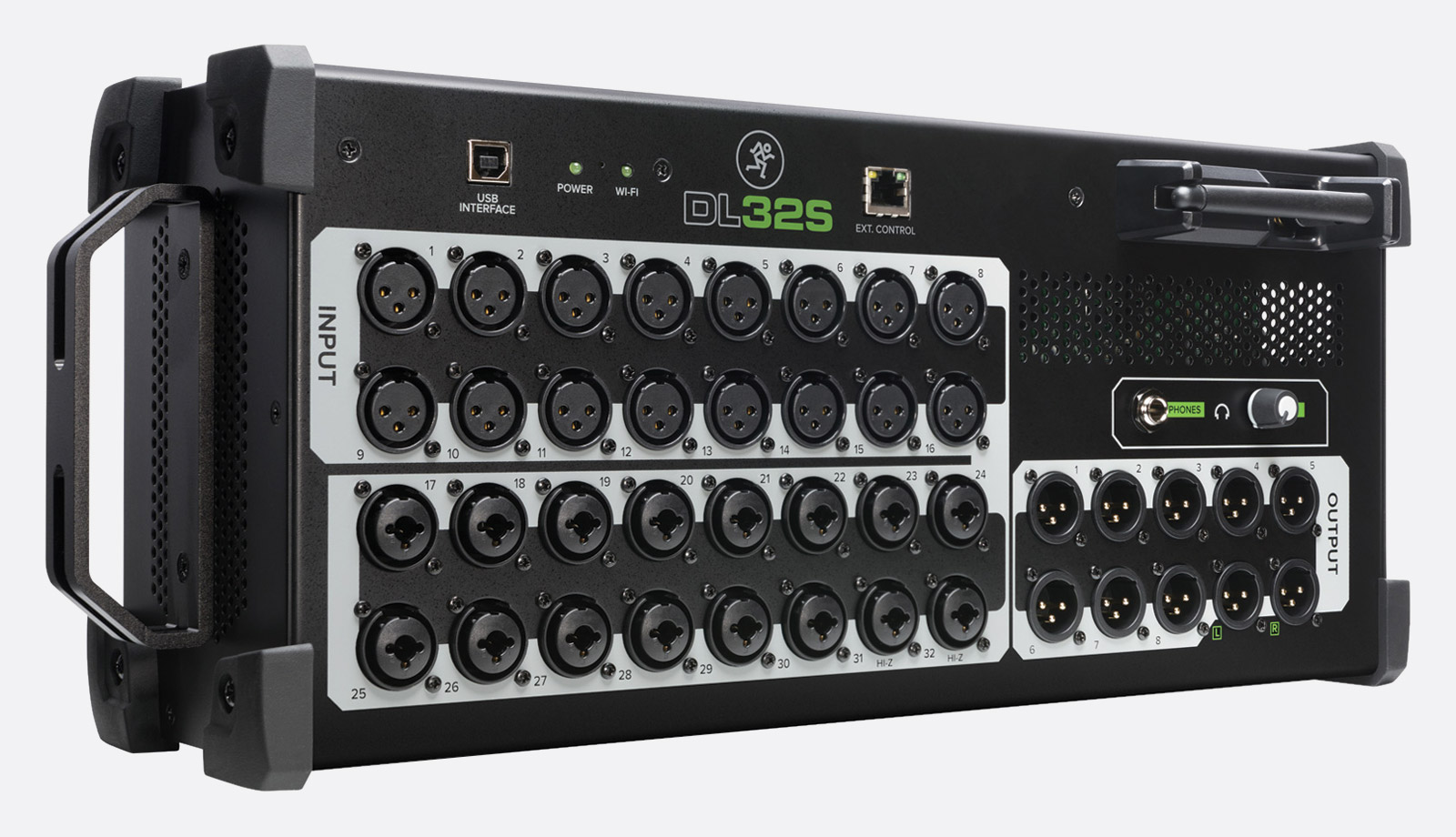

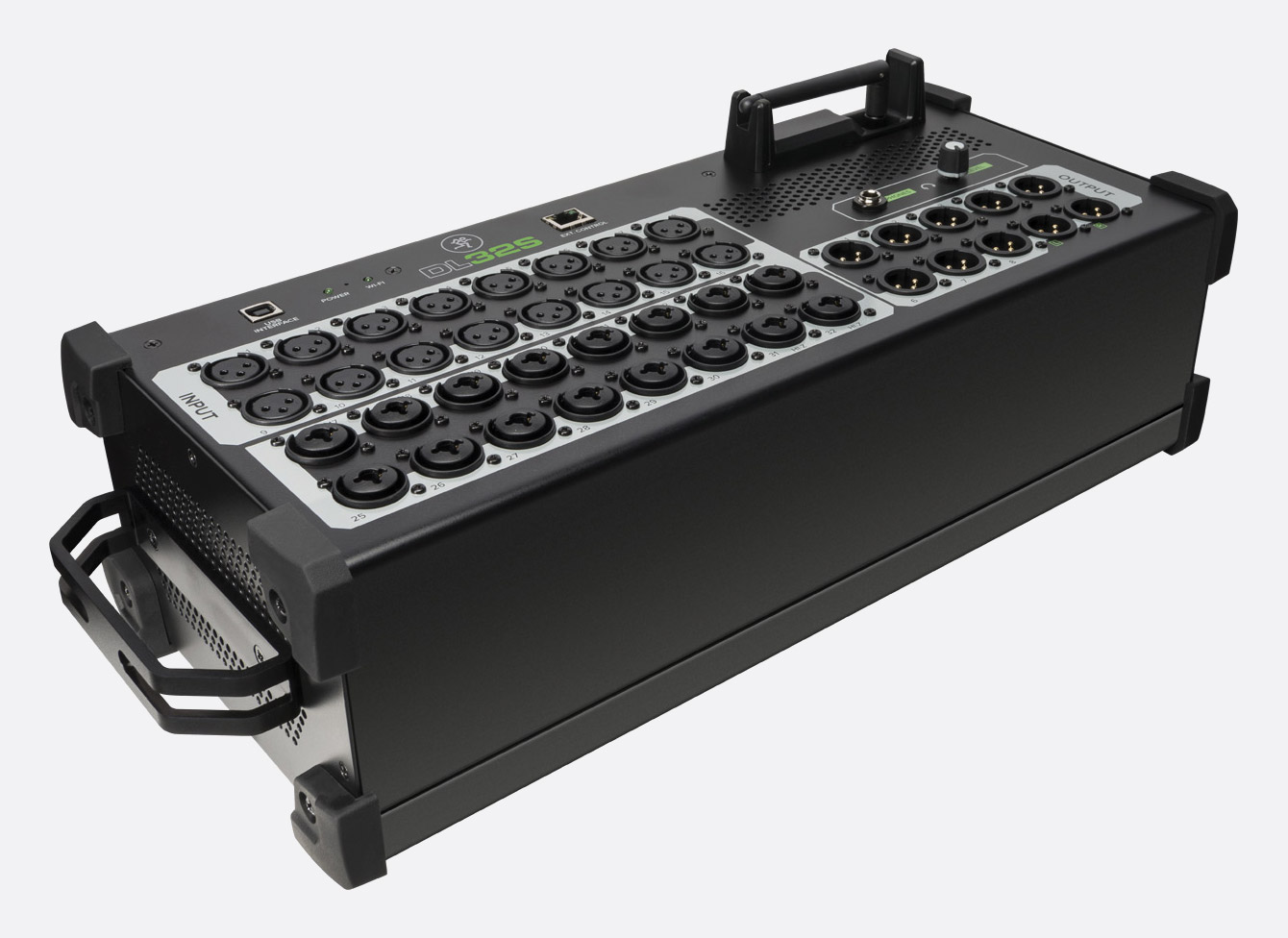

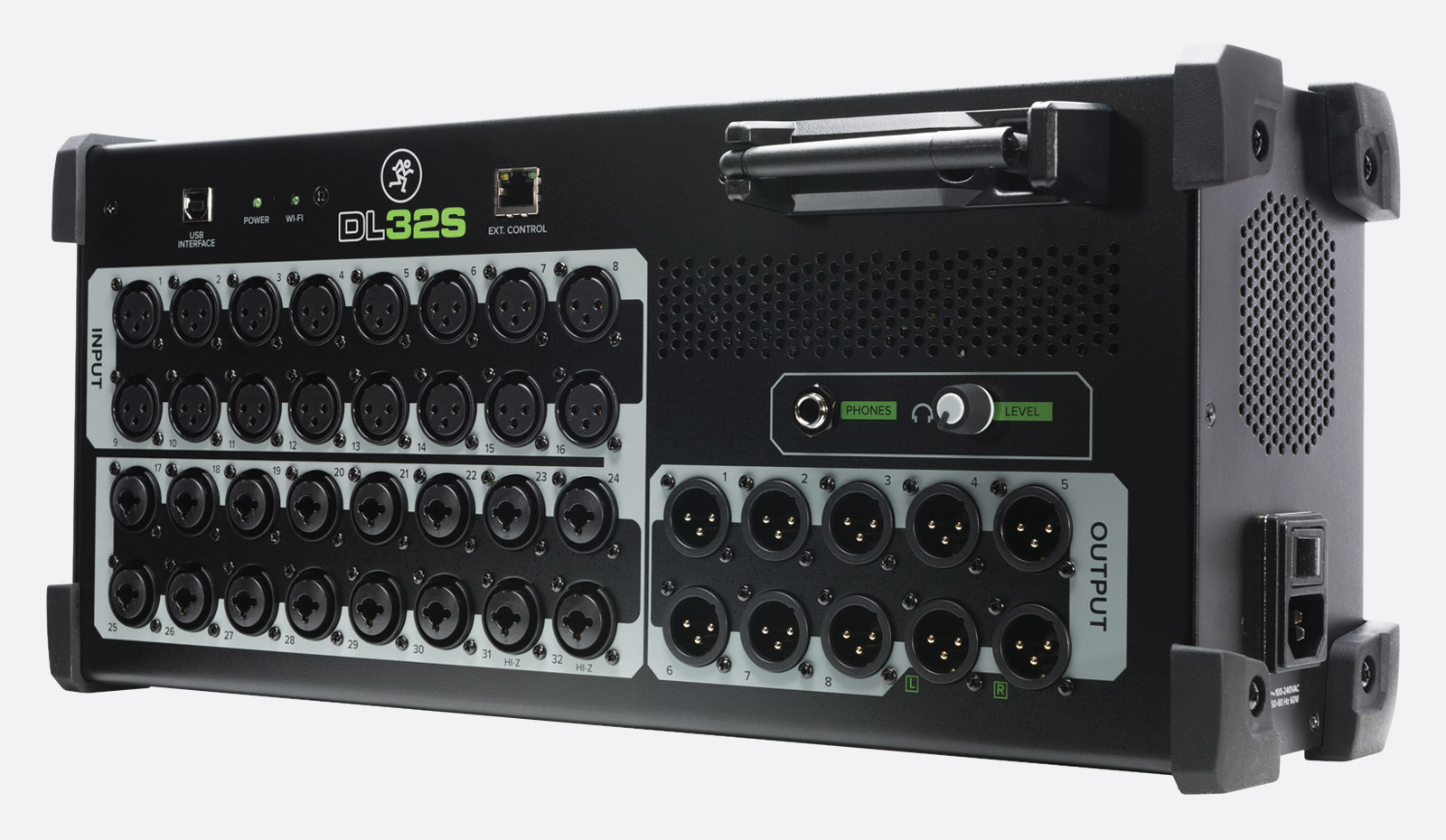

DL32S - 32 canaux

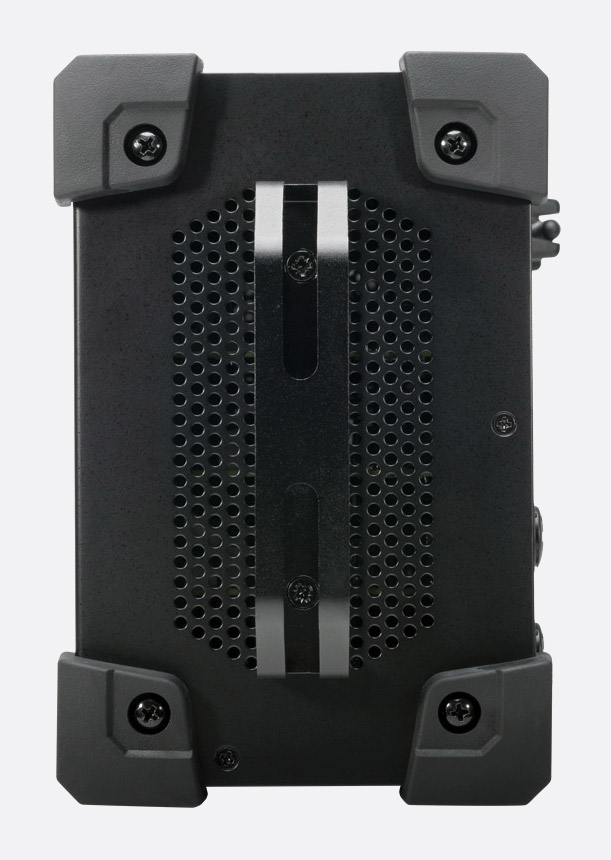

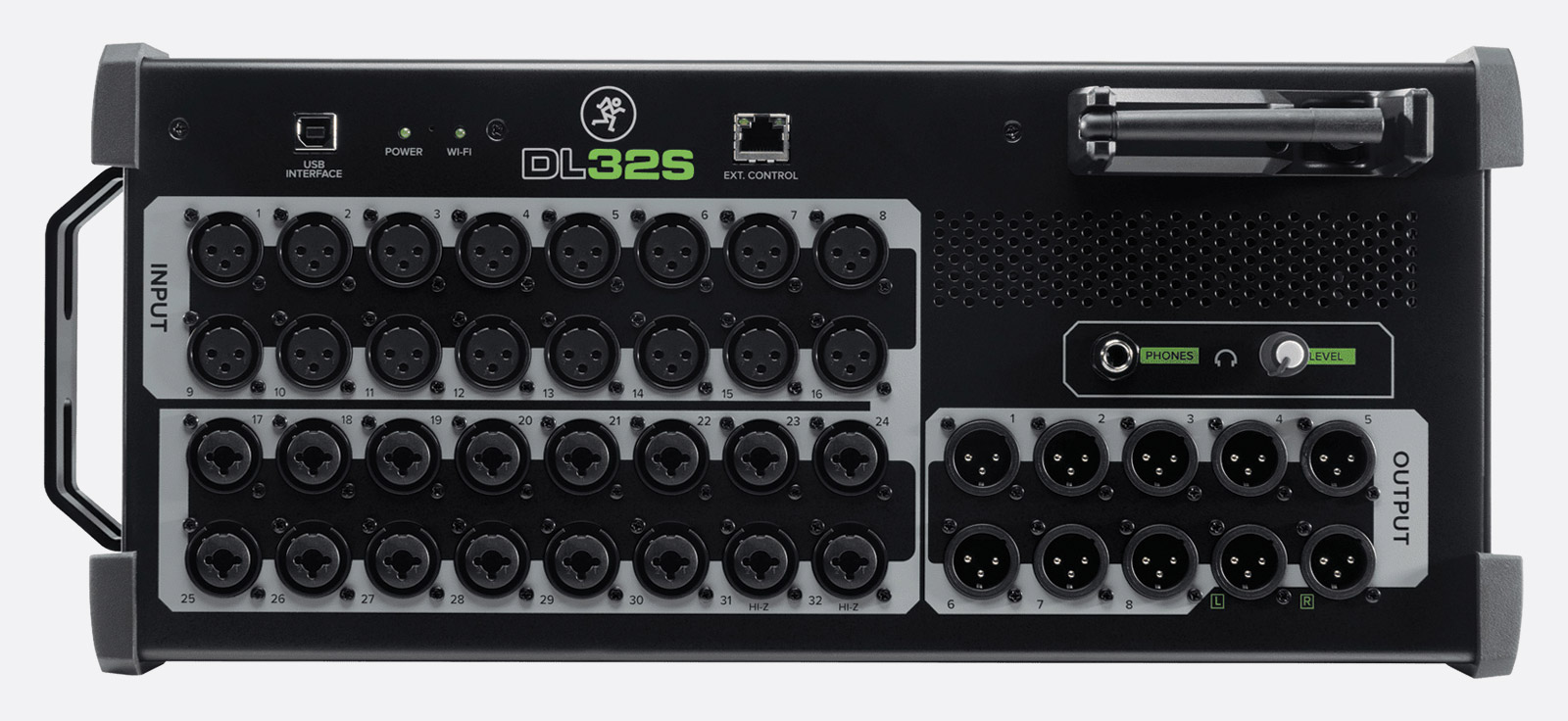

La Mackie DL32S est une version plus grande de la DL16S. Elle dispose de 32 canaux d'entrée, d'un enregistrement USB 32x32 et de 15x bus de sortie, avec 10x sorties entièrement assignables sur XLR 3 points symétriques. Les canaux d'entrée 1 à 16 sont connectés à des connecteurs XLR 3 points symétriques, et les canaux 17 à 32 sont connectés à des connecteurs combinés XLR/Jack TRS. Les entrées XLR 1-32 ont une impédance d'entrée de 3kohms ; les canaux d'entrée ligne TRS 6,35 mm 17-30 ont une impédance d'entrée de 30kohms ; et les canaux d'entrée jack 6,35 mm Hi-Z 31-32 ont une impédance d'entrée de 1Mohm.

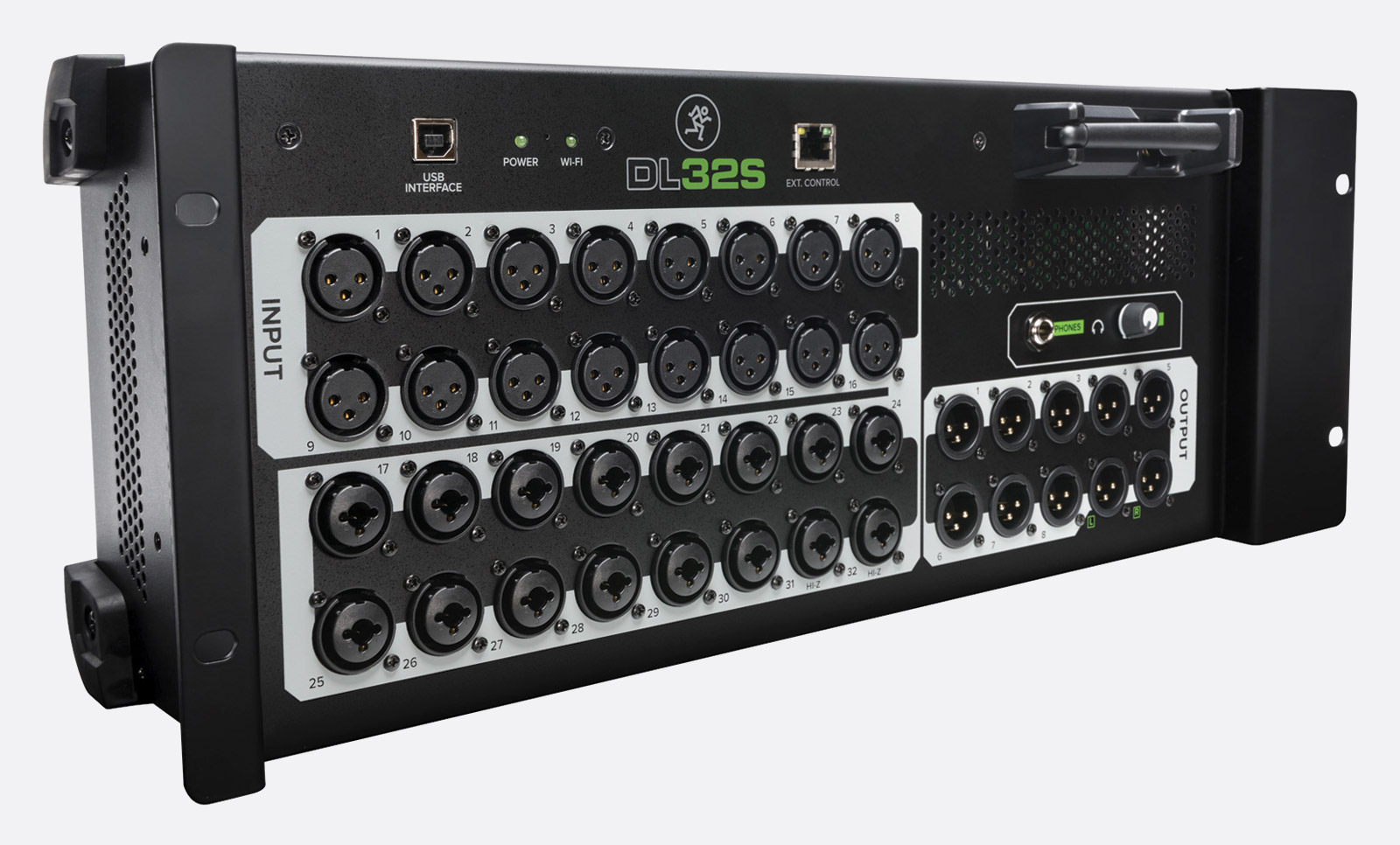

Accessoires inclus : supports pour installation en rack, 4U
Consommation électrique : 60W. Dimensions (HxLxP) : 185 x 447 x 147 mm. Poids : 4,0 kg.

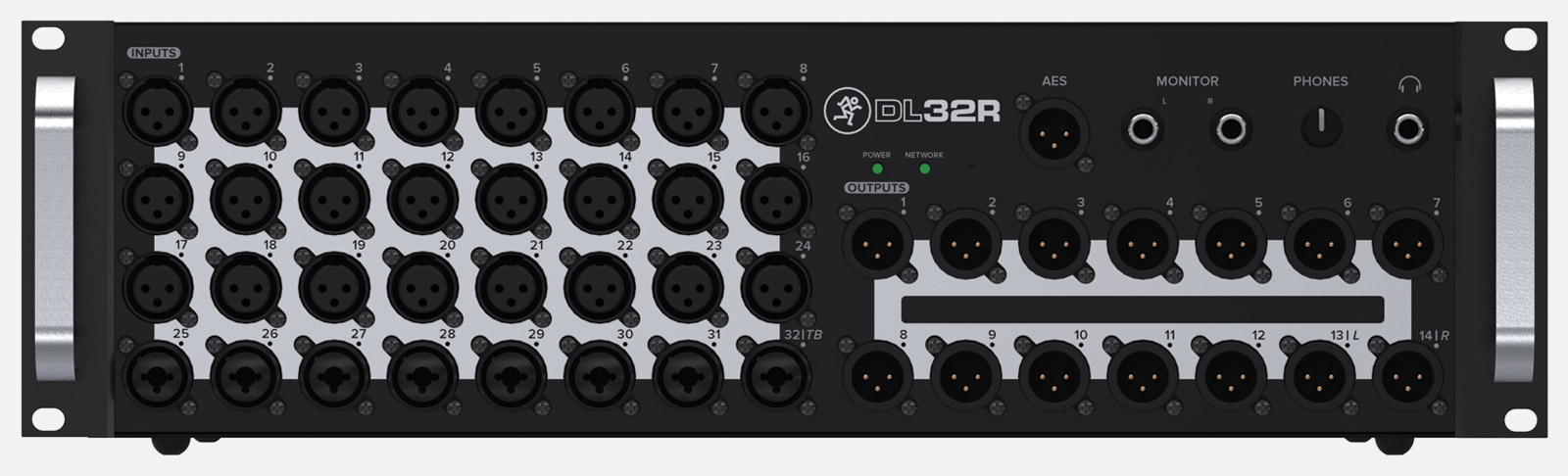

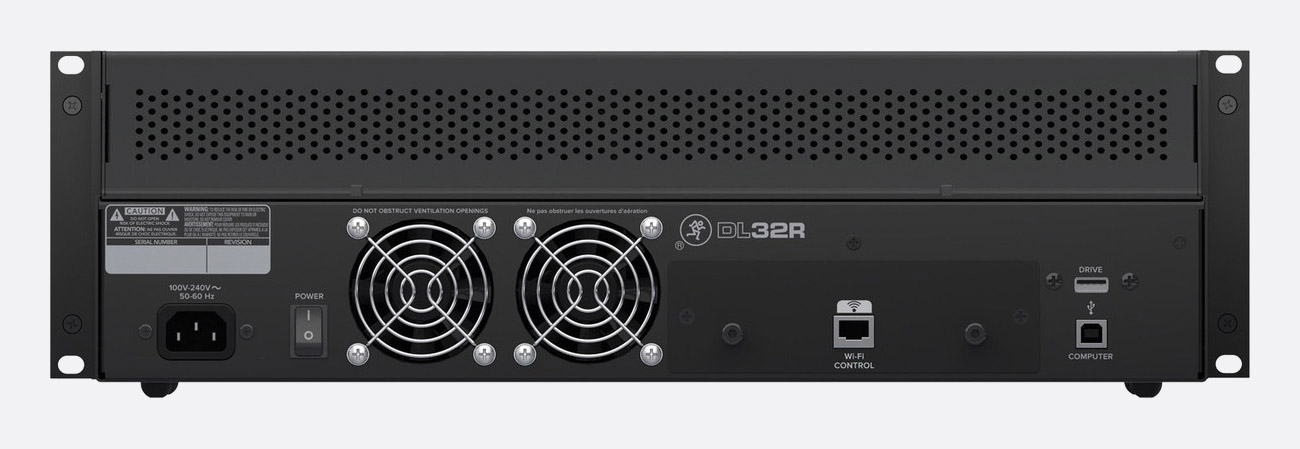

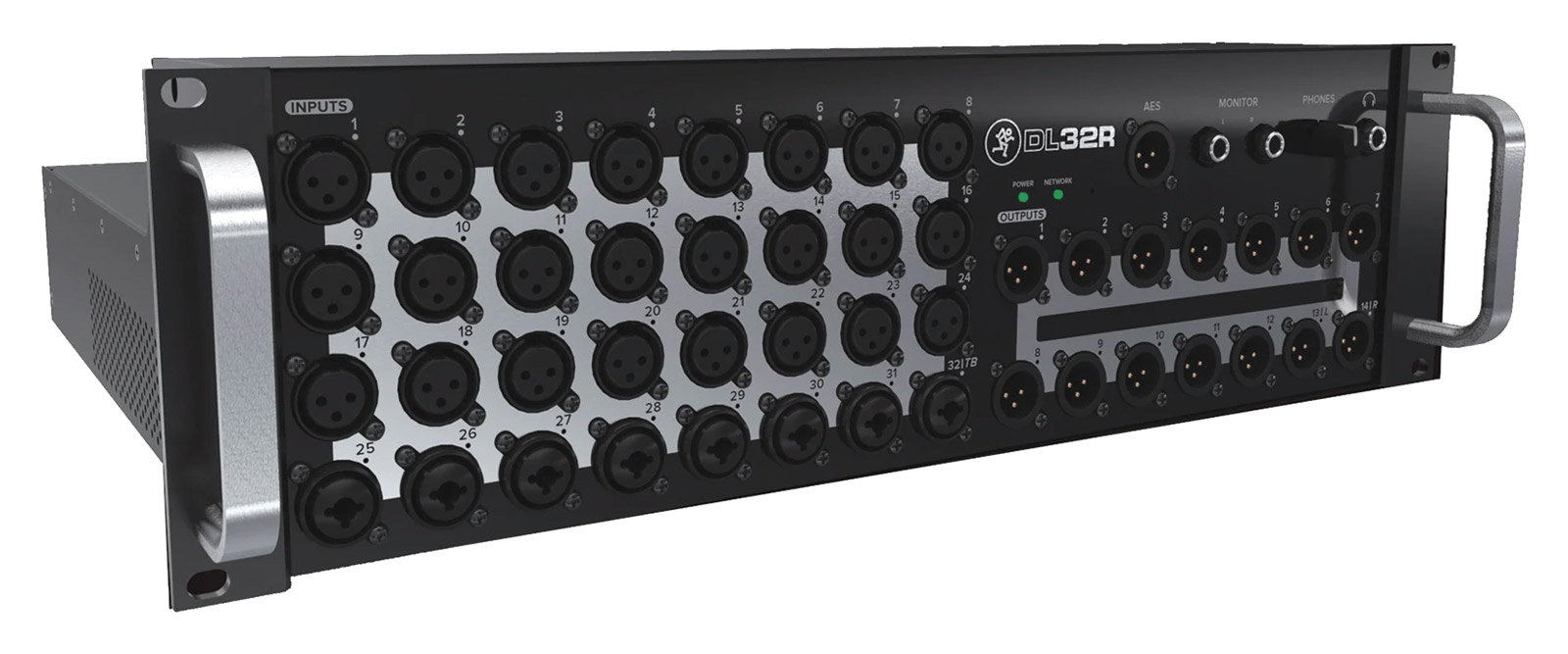

DL32R - 32 canaux, possibilité d'extension Dante

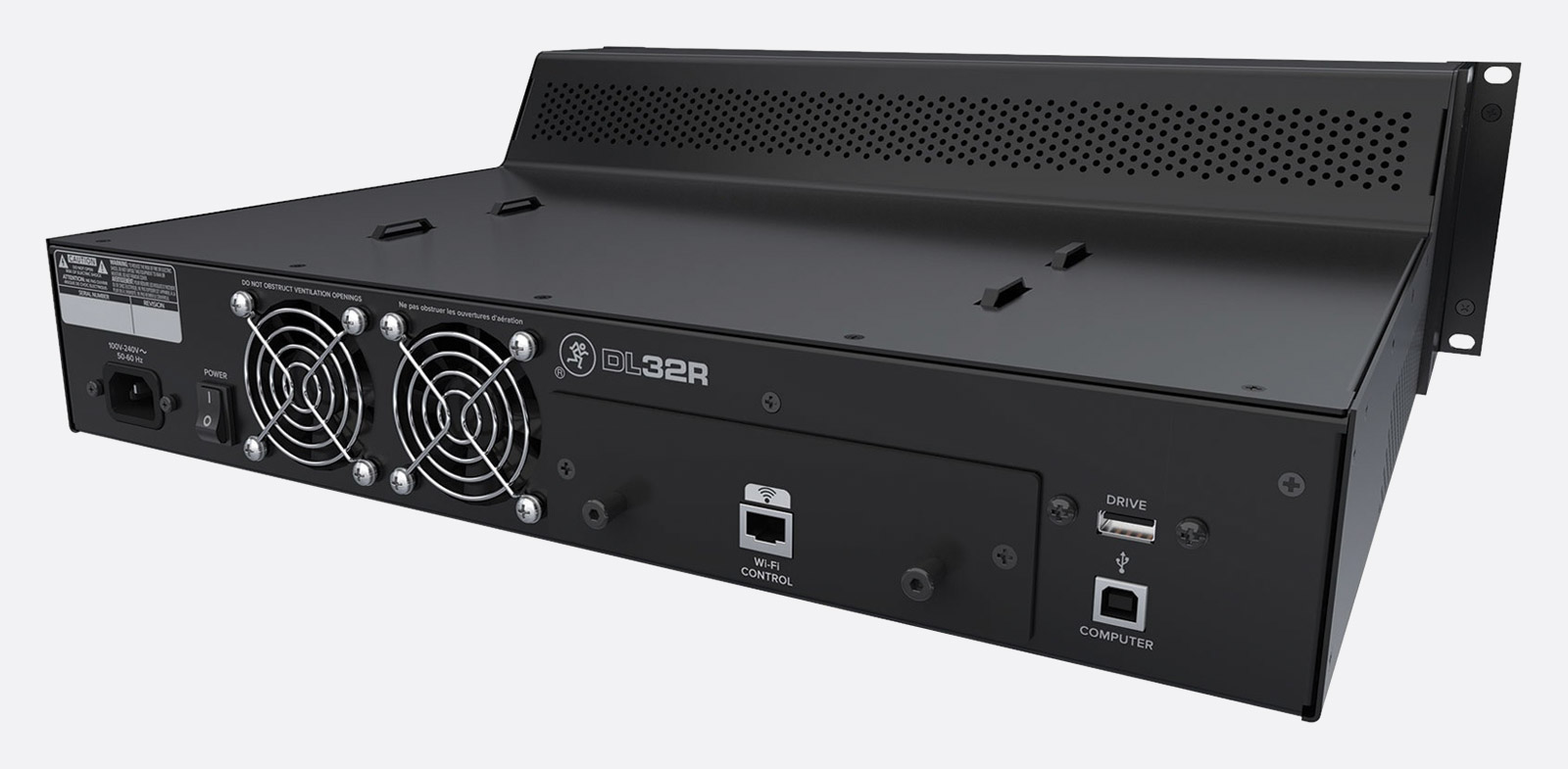

Offrant de nombreuses caractéristiques des DL16S et DL32S, mais uniquement sous forme de rack 3U, la DL32R propose 32 canaux de mixage numérique avec DSP intégré, la possibilité de se comporter comme une interface audio 32x32 USB 2.0, et la possibilité d'enregistrer directement sur une clé USB compatible via la connexion USB de type A. La DL32R est également extensible pour inclure 32x32 canaux d'entrées/sorties Dante en installant la carte d'extension DL Dante.
Contrairement aux DL16S et DL32S, la DL32R ne dispose pas d'antenne Wi-Fi interne, mais d'une connexion Ethernet permettant de connecter un routeur Wi-Fi externe. Des boucles de fixation sur le panneau supérieur de l'unité permettent à l'utilisateur de monter et de fixer un routeur externe et un disque dur USB si nécessaire.
La DL32R offre un total de 32 canaux d'entrée stéréo connectables, les canaux 1 à 24 étant reliés à un connecteur XLR 3 points symétrique et les canaux 25 à 32 à une combinaison de connecteurs XLR 3 points et jack 6,35 mm. Les 14 sorties assignables se font par XLR 3 points symétrique, tandis que les sorties de moniteur G/D se font par jack 6,35 mm, et la sortie casque avec contrôle de volume rotatif correspondant se fait par connexion jack 6,35 mm. Une sortie audio numérique AES stéréo est également prévue.
Accessoires en option : carte d'extension DL Dante
Compatibilité : iOS11 ou version ultérieure, Android OS 6 ou version ultérieure, macOS 10.12 ou version ultérieure, Windows 10 ou version ultérieure. Fréquence d'échantillonnage : 48 kHz. Profondeur de bits A/N/A : 24 bits. Latence du système (entrée analogique>bus principal>sortie analogique) : 1,5 ms. Référence 0dBFS : +22dBu. Réponse en fréquence : 20Hz à 20kHz. Distorsion : Moins de 0,005%. EIN (terminaison 150 ohms) : -128dBu, pondéré A. Niveau de sortie maximum : +21dBu. Niveau de sortie casque : +18dBu dans 600ohm, maximum ; +19,5dBu maximum dans 100kohm. Format de sortie AES : AES3 professionnel, 48 kHz, 24 bits stéréo. Impédance de sortie AES : 110 ohms. Connexion au réseau : 100Mb Ethernet. Contrôle simultané : 20 appareils. Alimentation électrique : 100-240VAC, 50-60Hz. Consommation électrique : 100W, maximum. Dimensions (HxLxP) : 138 x 383 x 443 mm. Poids : 8,2 kg.

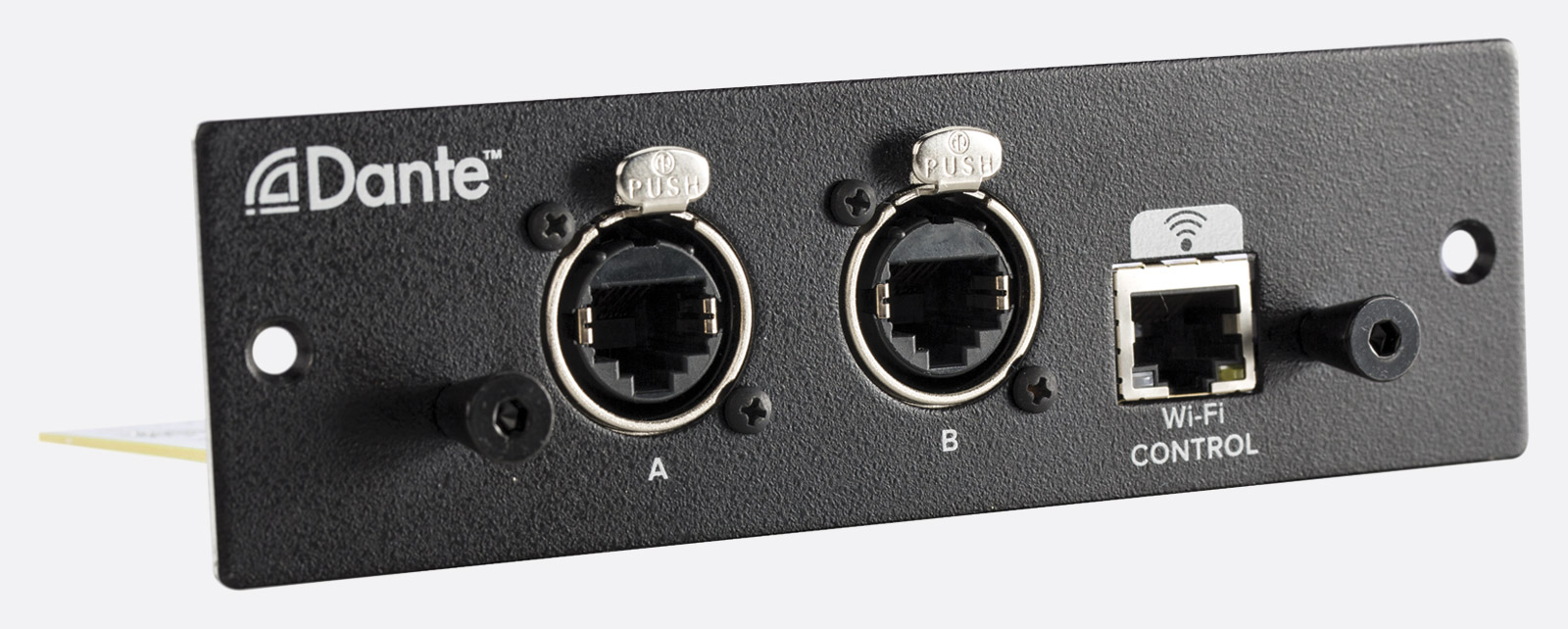

La carte d'extension Mackie DL Dante permet de connecter le DL32R à n'importe quel réseau audio compatible Dante. Elle propose 32x32 canaux d'entrées/sorties Dante à 48kHz, 24 bits, afin que l'utilisateur puisse acheminer des entrées Dante, telles que des microphones ou d'autres sources, vers n'importe quel canal du DL32R. Il s'agit également d'un ajout utile si l'utilisateur souhaite envoyer n'importe quel signal du DL32R vers un système de haut-parleurs ou un amplificateur compatible Dante.
La carte d'extension dispose de deux ports Dante pour le raccordement en chaîne ou la redondance du système, et d'un port de contrôle Wi-Fi dédié qui supprime le besoin d'un commutateur Ethernet dans de nombreuses applications. La carte d'extension DL Dante comprend la carte son virtuelle Dante, qui permet l'enregistrement/la lecture multipistes entre Dante et un Mac ou un PC.
Dimensions (HxLxP) : 44 x 147 x 122 mm. Poids : 0,5 kg
