Les systèmes de microphones sans fil Shure GLX-D Advanced sont conçus pour les lieux de culte, éducatifs, auditoriums et de spectacles nécessitant flexibilité et facilité d'utilisation. Des systèmes numériques fonctionnent sur la bande de fréquences 2.4GHz pouvant être utilisée à l'internationale sans licence.
Jusqu'à 9 systèmes GLXD Advanced peuvent être utilisés avec deux gestionnaires de fréquences UA846Z2/LC ou jusqu'à 6 avec un seul UA846Z2/LC. Shure recommande l'utilisation de 4 canaux en simultané, en l'absence d'un UA846Z2/LC.
GLXD4R - Récepteur - Fixe
Partie intégrante de tous les systèmes GLXD, le récepteur GLXD4R a une antenne amovible à l'arrière et peut être installé en rack à l'aide des accessoires de montage fournis. Jusqu'à 4 récepteurs ou 6 en utilisant le gestionnaire de fréquences UA846Z2/LC, peuvent fonctionner en simultané. Ils peuvent fonctionner à 8 avec l'utilisation de deux unités UA846Z2/LC. Un port pour recharge de batterie sur le panneau avant peut recharger, s'il est allumé, une batterie Li-Ion Shure SB902. Une LED à deux couleurs indique l'état de charge, vert indiquant la charge complète, vert clignotant une charge à 90% et rouge que la charge est en court.
Le panneau avant présente également trois boutons poussoirs, 'Link' pour jumeler un émetteur, 'Channel' pour la sélection du canal et 'Group' pour sélectionner le groupe. A droite de ces derniers, un grand écran LCD affiche le groupe, le canal, l'état de la charge de l'émetteur jumelé, le signal audio et le réglage du gain qui peut être réglé à l'aide de deux boutons pressoirs, haut et bas, à droite de l'écran. Un bouton marche/arrêt à droite, peut être verrouillé en pressant le bouton 'Link' à la mise en marche. Tous les autres contrôles du récepteurs peuvent être désactivés en pressant simultanément les boutons 'Group' et 'Channel'. L'arrière du récepteur présente les entrées A et B pour les antennes fournies, une entrée secteur 15V 600mA pour l'alimentation incluse et un port USB pour les mises à jour du firmware. Une sortie symétrisé par transformateur impédance est présentée sur une prise jack 3pts 6,35mm et un commutateur permet de basculer entre sortie niveau ligne ou micro.
Dimensions : 42 x 197 x 163mm (hxlxp). Poids : 907.2g.
GLXD2 - Emetteur - A main
Le léger émetteur à main GLXD2, en plastique ABS moulé, est disponible intégré dans un système GLX-D Advanced ou séparément avec de différentes capsules, SM58 (GLXD2/SM58), SM86 (GLXD2/SM86), BETA58a (GLXD2/B58), et BETA87a (GLXD2/B87A). Il peut transmettre dans une plage de fréquences de 20Hz à 20kHz, selon le type de capsule. Une batterie Li-Ion offre une autonomie de 16 heures en utilisation continue. Sous le capot de batterie se situe un port USB pour la mise à jour du firmware. Ce dernier peut également servir pour recharger la batterie avec le cordon USB vers Micro USB disponible séparément. Allumé, une LED au-dessus du bouton marche/arrêt, affiche l'état du micro sans fil. Clignotant lentement en vert, elle indique que l'appareil est en train d'essayer de reprendre le jumelage, trois flashs verts indiquent que le jumelage est actif, rouge permanent indique une autonomie restante d'une heure et rouge clignotant environ 30min et orange clignotant indique une erreur de batterie.
Portée : 30m typiques, 60m max. en intérieur avec champ libre. Alimentation : batterie Li-Ion rechargeable 3.7V. Autonomie : jusqu'à 16 heures. Dimensions : 252 x 51mm (L x diamètre), LXD2/SM58, GLXD2/B58, GLXD2/B87A ; 252 x 49mm, GLXD2/SM86. Poids : 267g, GLXD2/SM58 ; 275g, GLXD2/SM86 ; 221g, GLXD2/B58; 264g, GLXD2/B87A.
Les pinces microphone Shure sont livrées en standard avec un filetage 5/8". Un adaptateur 5/8" vers 3/8" est disponible séparément, réf. 53-217.
GLXD1 - Emetteur - De poche

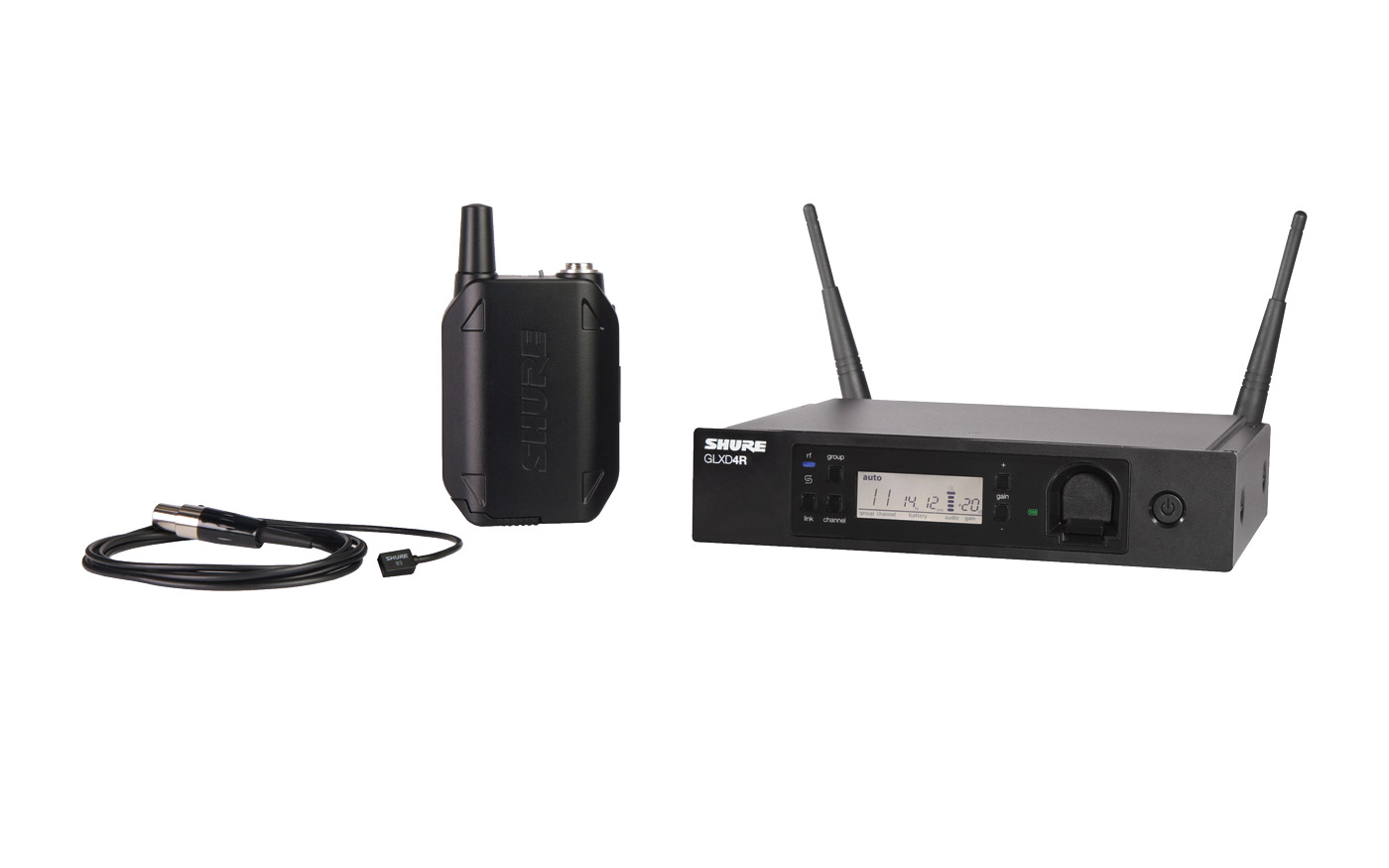

Le GLXD1 est un émetteur ceinture présentant la majorité des caractéristiques de l'émetteur à main. Il est doté d'une prise mini XLR4F (Tiny-QG) pour le branchement d'un microphone cravate ou pour instrument, disponible séparément. Les systèmes GLX-D Advanced standard dotés de l'émetteur de poche GLXD1 incluent pour le GLXD14R/B98H le microphone Beta 98H, le GLXD14R/93 le micro-cravate omnidirectionnel WL93, le GLXD14R/85 le micro-cravate cardioïde WL185, le GLXD14R/SM31 le micro port de tête pour fitness SM31FH, le GLXD14R/SM35 microphone port de tête SM35 et le GLXD14R/MX53 le microphone port de tête MX153. Une batterie Li-Ion SB902 offre une autonomie de 16 heures.
Portée : 30m typiques, 60m max. en intérieur avec champ libre ; 20m typiques, 50m max. en extérieur avec champ libre. Alimentation : batterie Li-Ion SB902 rechargeable. Autonomie : jusqu'à 16 heures. Dimensions : 90 x 65 x 23mm (hxlxp). Poids : 132g.
UA846Z2/LC - Gestionnaire de fréquences
Conçu spécialement pour les systèmes sans fil GLX-D Advanced, cette unité 1U, à installer en rack, fournit une gestion automatique avancée de fréquences pour 6 récepteurs GLXD4R ou jusqu'à 9, si elle est reliée à un deuxième gestionnaire identique. En balayant la plage de fréquences pour intercepter les interférences, elle alloue et bascule de manière 'invisible' automatiquement sur des fréquences de secours plus 'propres'. La plupart du temps, ceci ne s'effectue qu'une seule fois.
Le panneau avant présente un bouton à bascule pour la mise sous/hors tension et une LED verte indiquant la présence du secteur. Deux ouvertures permettent la fixation des antennes à l'avant. L'arrière présente une entrée secteur CC 15V, 6 sorties CC 15V, pour relier les récepteurs GLXD4R et une entrée micro USB pour la mise à jour du firmware.
Il est doté de deux groupes de connecteurs, tous de type SMA inversés, désignés A et B. Les deux ont des connecteurs SMA inversés pour antenne pour l'entrée et 6 sorties RF pour alimenter les entrées A et B des récepteurs. La sixième sortie du groupe A et B peut être utilisée en tant que sortie en cascade lors de l'utilisation d'un deuxième gestionnaire de fréquences.
Bande de fréquences : 2400-2483.5MHz. Alimentation requise : CC 15V. Dimensions : 45 x 483 x 192mm (hxlxp). Poids : 1.63kg.
Disponibles en longueurs de 60cm, 1.8m, 7.6m, 1.52m, et 3.05m, ces câbles coaxiaux permettent le branchement d'antennes déportées et d'un UA846Z2/LC et/ou un GLXD4R à un gestionnaire de fréquences UA846Z2/LC . Ces cordons sous tous terminés de SMA inversés.
