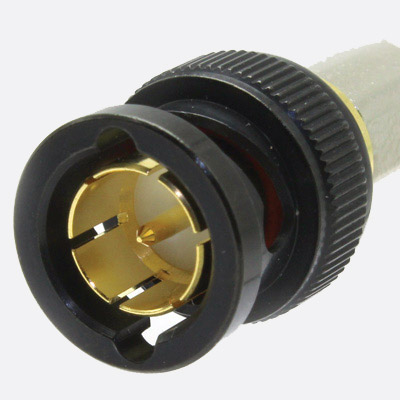

COAX CONNS 10-005-W126-FC1 BNC 12G UHD FICHE mâle, à sertir, 75 ohms, virole USA, groupe Y, noir

Code stock
48-5067
Marque
Coax Connectors
Référence produit
  • 10-005-W126-FC1
Couleur
  • NoirNoir
COAX CONNS 10-005-W126-FC1 BNC 12G UHD FICHE mâle, à sertir, 75 ohms, virole USA, groupe Y, noir
COAX CONNS 10-005-W126-FC1 BNC 12G UHD FICHE mâle, à sertir, 75 ohms, virole USA, groupe Y, noir

COAX CONNECTORS - CONNECTEURS - BNC - KORUS - Fiches mâles - À sertir - 12G 4K UHD

Ces modèles 75 ohms à hautes performances ont été spécifiquement développés pour les applications de 4K UHDTV. Ils ont un facteur d'adaptation en réflexion extrêmement bas, et sont donnés pour 1000 cycles de couplage. La broche centrale à sertir plaquée or, d'impédance adaptée, "clique" dans un isolant PTFE dans un corps plaqué nickel avec virole externe. L'affaiblissement de réflexion est typiquement de 9 dB à 3 GHz et 19 dB à 12 GHz.

Code stock Compatibilité
48-5076 Belden 1855A.
48-5064, 48-5074 Canare L2.5CHWS.
48-5061 et 48-5071 Canford du groupe X incluant Canford SDV, SDV-LFH, SDV-X-LFH, Belden 1855ENH, 4855ELW, 70080NH, Draka 0.6/2.8AF HD PRO 0.6/2.8AF.
48-5065, 48-5075 Canford SDV-UHD-LFH et Draka Ultra HD PRO 50 UHD.
48-5062, 48-5072 Canford du groupe Q incluant RG59B/U, URM90, Belden 1505A, et egalement Belden 4855R, 4855ANH, 70081NH.
48-5078 Belden 1505F.
48-5063, 48-5073 Canford du groupe Y incluant SDV-L, SDV-XF, Belden 1694A, 1695A, 4694R, 4694ANH, 4694F, RG6, CT100, CX100. Ne conviennent pas au SDV-F.
48-5069, 48-5079 Canford du groupe Z incluant SDV-HD, Belden 4731R.
48-5067, 48-5077 Canford SDV-F.
48-5070, 48-5080 Canford SDV-F-HD, SDV-L-UHD, Draka Ultra HD Pro100.
48-5094, 48-5084 Canford SDV-F-UHD

Pour les câbles du groupe Y, la version standard du connecteur à des tailles de sertissage de 1.72mm et 8.23mm. Des versions alternatives au standard Américain de 1.07mm et de 7.06mm sont également proposées (code FC1). Ces dernières conviennent aux outils de sertissages destinés aux connecteurs fabriqués aux Etats Unis. Les deux versions ont des ferrules de 12.7mm. Les câbles vidéo flexibles Canford du groupe Y nécessitent le type FC1 pour le SDV-F et le type FC pour le SDV-XF. L'outil de sertissage Coax Connectors 96-HTS-75A (55-8182) est desttiné aux connecteurs de type FC et l'outil 96-HTS-77 (55-8187) aux connecteurs de type FC1.

Accessoires optionnels : des gaines anti-traction colorées sont recommandées pour les modèles à sertir, voir CANFORD - MANCHONS ANTI-TRACTION - BNC et MUSA.

Canford propose plusieurs gammes de connecteurs BNC aux spécifications moins rigoureuses, dont des versions 75 ohms pour la HD-SDI et des versions 50 ohms convenant aux besoins HF ; ils sont détaillés séparément et appelés "BNC" plutôt que "BNC HD", ailleurs dans cette section.

Des outils de sertissage Coax Connectors sont également vendus, complets avec les mâchoires adaptées, voir COAX CONNECTORS - OUTILS DE SERTISSAGE. Toutefois, les outils et mâchoires d'autres fabricants peuvent également être utilisés, voir Soudage, sertissage et outils IDC. Les mâchoires de sertissage doivent être du type correct pour le connecteur et la taille de câble. En raison des dimensions précises des broches centrales requises pour obtenir des performances supérieures à des débits binaires HD, les mâchoires de sertissage utilisées pour les BNC SD ne conviennent PAS aux connecteurs BNC 12G UHD de Coax Connectors.

Pour une explication de la terminologie utilisée dans cet article et pour connaître les avantages des raccordements par sertissage et par soudure, ainsi qu'obtenir un conseil sur la procédure de raccordement et sur le choix des connecteurs et de l'outillage convenant à des câbles spécifiques, consulter les informations techniques suivantes : Tableau de sélection des mâchoires de sertissage, "Prises coaxiales - Guide de sélection" et "Connecteurs BNC - Terminologie et raccordement".
