IKON - ADAPTATEURS - VIDEO SVGA HDD15 vers BNC - Pour boîte de raccordement de sol/murale
Monter un connecteur standard Sub-D 15 broches haute densité (“HDD15”) sur des câbles vidéo installés a longtemps été un problème, même avec un câble de 3mm de diamètre et reste quasiment impossible avec des câbles de plus de 6mm. Cette gamme d'adaptateurs fractionne le connecteur HDD en cinq prises BNC 75 ohms, isolées électriquement, suffisamment espacées pour brancher les fiches BNC conventionnelles sans outil spécialisé. Des masses indépendantes sont maintenues pour que l'adaptateur ne dégrade pas le signal de chacun des trois canaux vidéo et des synchros. L'adaptateur se monte sur le panneau par des vis d'accouplement allongées (fournies). Une liaison amovible sur le circuit imprimé fournit le recueil de données requis par certains ordinateurs portables pour indiquer la connexion d'un moniteur externe, simplifiant la communication bidirectionnelle automatique à la connexion.

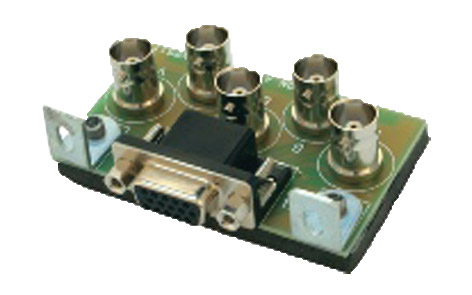

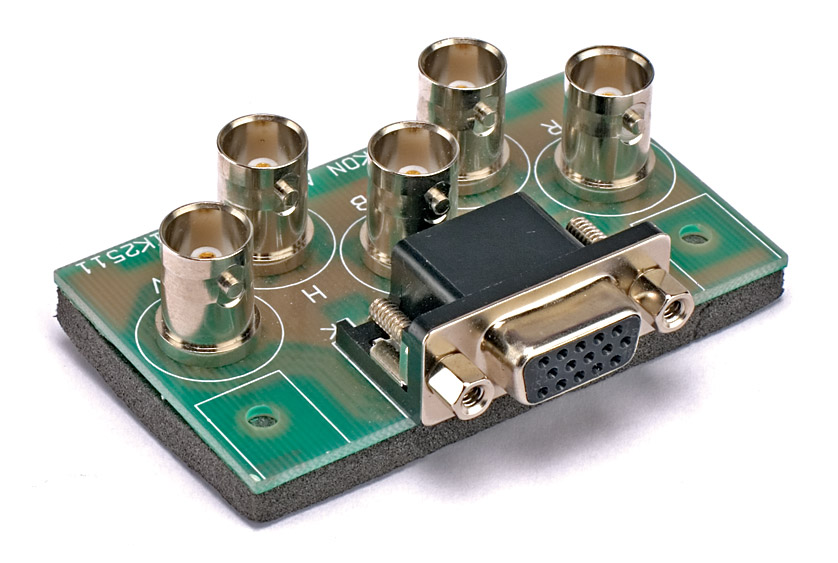

De format 68mm x 40mm, ils conviennent à la plupart des boîtes de raccordement encastrées dans le sol. L'arrière de l'adaptateur est fixé à une couche de mousse isolante protégeant les connexions du circuit imprimé, permettant le montage “dos-à-dos” quand deux unités sont montées de façon adjacente. Le FBA-1B a une paire de pattes de montage apportant un soutien supplémentaire si des câbles lourds sont employés.

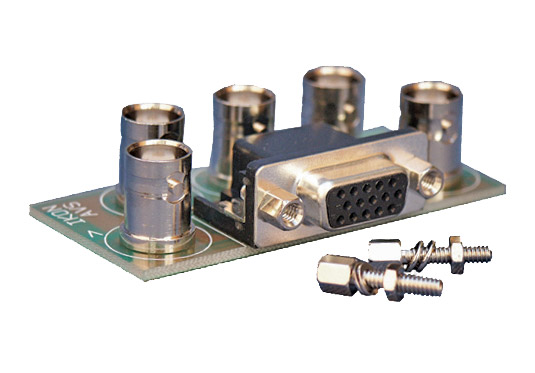

C'est une version moins profonde de la FBA-1, mesurant 68mm x 33mm, conçue pour l'emploi dans des boîtes de raccordement murales standard de 35mm de profondeur et dans des coffrages en saillie. Dans ce type, les connecteurs sont moins espacés et il n'y a pas de mousse.
