Gamme de générateurs de mires Lynx, conçus pour permettre aux techniciens et/ou ingénieurs de dépanner les problèmes audiovisuels jusqu'à 12G SDI.

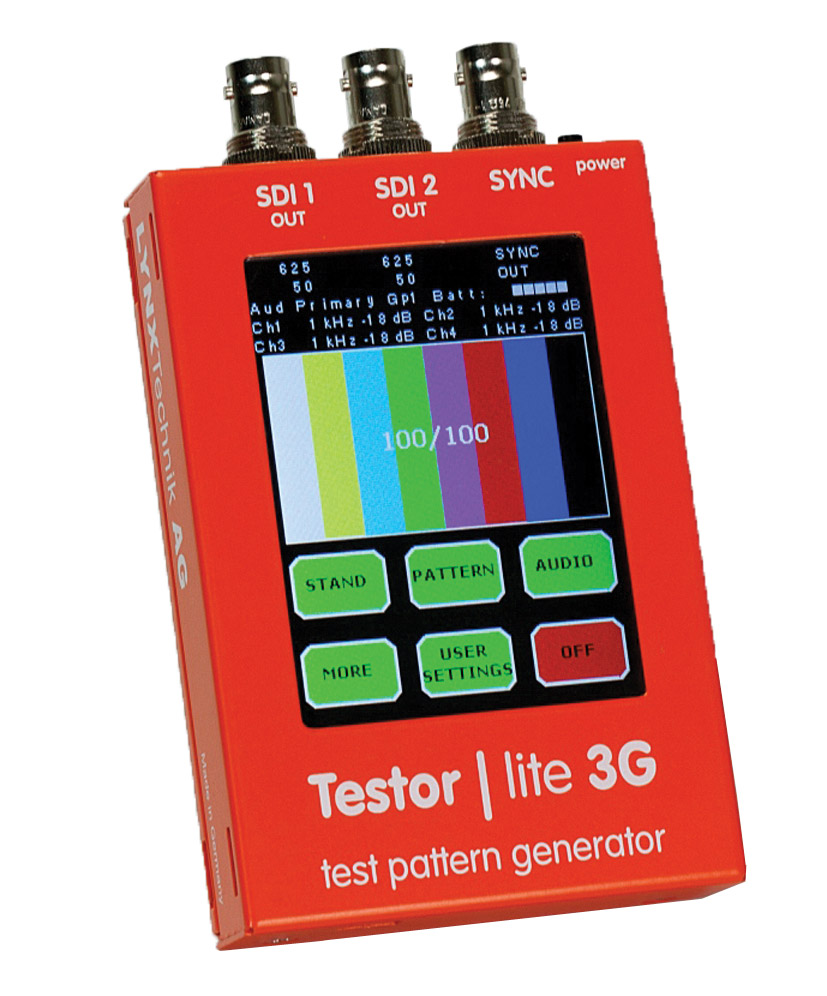

Le Testor lite 3G de Lynx est un générateur compact de mire vidéo SDI et de tonalité test, conçu pour répondre à une multitude de besoins de test et de vérification dans les infrastructures numériques modernes. Le grand écran tactile couleur fournit une interface utilisateur simple, intuitive, pour choisir les formats, la mire et le contenu du texte. La batterie rechargeable intégrée fournit jusqu'à quatre heures d'utilisation en continu ; des options d'extinction automatique sont disponibles pour économiser l'énergie.
La housse PTG Case en tissu (en option) protège le Testor lite 3G et sa fenêtre permet de visualiser et d'utiliser l'écran ; elle possède une pince de ceinture intégrée et des ouvertures en haut et en bas pour l'accès des câbles.
| Sorties vidéo : |
Deux sorties SDI multiformats sur connecteurs BNC ; TV SD 270 Mbit/s, TV HD 1,5 Gbit/s et TV HD 3 Gbit/s avec plusieurs modes de streaming 3G - 2 flux 3G standards (correspondance directe de niveau A), 2 sorties 1,5 Gbit/s, une par connecteur BNC (double liaison), 2 flux 1,5 Gbit/s multiplexés en une sortie 3G (double liaison niveau B). |
| Générateur audio incorporé : |
Quatre canaux audio indépendants, chacun avec fréquence et amplitude réglables. Huit canaux audio multiplexés dans les deux sorties SDI. Les deux multiplexeurs SDI peuvent être configurés de manière indépendante. |
| Synchro de référence analogique : |
Synchro TV SD bi-niveau ou HDTV trois niveaux |
| Bibliothèque interne de mires : |
Dix-huit mires statiques, quatre dynamiques (en mouvement), deux mires 3D (œil gauche/œil droit). |
| Plusieurs calques sélectionnables : |
Jusqu'à seize caractères de texte superposés sur une ligne, calque circulaire, marqueurs de zone utile pour l'action et le titrage. |
Le générateur est fourni avec une batterie interne rechargeable et un bloc chargeur universel avec des broches pour le R.-U., l'UE et les USA. La connexion se fait via une prise mini-USB qui sert également aux mises à jour du firmware.
Lorsqu'il est connecté au port USB 2.0 /3.0 standard d'un ordinateur, le Testor lite 3G tire au maximum 500 mA pour charger la batterie. La charge complète nécessite environ 360 minutes. Si l'unité est en service alors qu'elle est connectée, elle utilise la batterie interne et ne se charge pas.
Si elle est connectée à l'alimentation USB-DCP incluse, qui fournit 1,5 A, l'unité peut être alimentée et chargée simultanément. La charge complète nécessite alors environ 100 minutes avec l'unité éteinte ou 180 minutes si elle est allumée.
| Dimensions : |
130x77x23 mm, y compris les connecteurs. |
| Poids : |
250 g. |
| Température de fonctionnement : |
5 à 40 °C. |
| Humidité : |
90 % sans condensation. |
Accessoires inclus : bloc d'alimentation USB-DCP avec broches d'adaptation aux prises secteur régionales, câble USB, guide de référence rapide, mode d'emploi.
Accessoires en option : PTG Case, housse de protection en tissu avec fenêtre pour visualiser et utiliser l'écran, pince de ceinture, fentes d'arrivée de câbles. PTG BATT, batterie rechargeable de rechange. Note : le Testor lite 3G n'est pas conçu pour des échanges fréquents de batterie au moyen d'une batterie de rechange. N'échangez la batterie que lorsqu'elle a atteint la fin de son cycle de vie rechargeable. Le retrait du boîtier est alors requis.
TESTOR - Génerateurs de signaux tests audio et vidéo 4k UHD 12G-SDI ou 4x 3G-SDI
Testor est un générateur de signaux de test multiformat et un analyseur de synchronisation audiovisuelle. Il a été conçu comme une solution de dépannage audiovisuel destinée aux techniciens et ingénieurs travaillant sur le terrain (retransmissions en extérieur ou installations temporaires), dans les studios, ainsi que pour les tâches de réglage dans les salles de contrôle principales. Testor prend en charge deux configurations : canal unique 4K/UHD : 12G-SDI single link et quad-link (2SI) ; et quadruple canal 3G : quatre canaux 3G-SDI indépendants. Outre les signaux et mires de test vidéo statiques et dynamiques standard de l'industrie, Testor fournit également des signaux de mires Zebra et Strobe, Zebra servant à valider le déchirement de l'image et le format d'affichage. Les barres noires et blanches, inclinées à 45 degrés et larges de 20 pixels, se déplacent sur l'ensemble d'un réseau de panneaux à la vitesse de 1 pixel par image. Les décalages individuels entre les panneaux peuvent ainsi être facilement détectés. Un décalage précis en images ou en millisecondes peut être calculé en fonction de la fréquence d'images de l'écran. Le motif stroboscopique consiste en un fond qui clignote en blanc périodiquement toutes les 100 images. Si la synchronisation de tous les écrans est précise, un stroboscope simultané sera visible. Pour vérifier la synchronisation, une caméra synchronisée (genlocked) ou à haute vitesse doit filmer les écrans. Les compteurs situés à gauche et à droite de la barre de synchronisation indiquent de combien d'images un écran individuel est en avance ou en retard. L'utilisateur peut également télécharger ses propres motifs de signaux statiques personnalisés. Des graphiques et du texte peuvent également être ajoutés aux signaux de test.
| Entrées SDI : |
4x vidéo 3G-SDI sur connecteur BNC 75 ohms (SMPTE 259M, 292M, 424M) avec détection automatique du format vidéo et de la norme |
| Entrée 12G SDI : |
1x vidéo 12G-SDI sur connecteur BNC 75 ohms « Entrée 4 » (SMPTE 259M, 292M, 424M, 2082) avec détection automatique du format vidéo et de la norme |
| Sortie SDI : |
4x vidéo SDI sur connecteur BNC 75 ohms (SMPTE 259M, 292M, 424M) |
| Sortie 12G SDI : |
1x vidéo 12G-SDI sur connecteur BNC 75 ohms « Sortie 4 » (SMPTE 259M, 292M, 424M, 2082) |
| Entrée de référence : |
1x référence vidéo analogique sur connecteur BNC 75 ohms. Détection automatique du niveau analogique à deux niveaux (SDTV) ou à trois niveaux (HDTV) |
| Sortie de référence : |
1x référence vidéo analogique sur connecteur BNC 75 ohms. Niveau analogique à deux niveaux (SDTV) ou à trois niveaux (HDTV), capacité de verrouillage croisé |
| E/S audio : |
4 entrées et 4 sorties sur connecteur Sub-D 25 femelle |
| Impédance d'entrée analogique : |
Supérieure à 10 kΩ |
| Impédance de sortie analogique : |
150 Ω |
| Alimentation : |
12 V CC à 45 W nominal (prend en charge une plage d'entrée de 7 à 24 V CC). 2 connexions d'alimentation pour une alimentation redondante |
| Dimensions (L x H x P) : |
218 x 44 x 225 mm - connecteurs compris. |
| Poids : |
1,4 kg |
| Température ambiante : |
5 °C à 40 °C, dans le respect des spécifications |
| Humidité : |
90 % maximum, sans condensation |
| |
|
Accessoires inclus : alimentations principale et redondante, guide de référence rapide, manuel d'utilisation.
Accessoires en option : châssis de montage en rack RFR 6000, extension de rack RXT 6001, boîtier en ABS et options fibre SFP (voir ci-dessous).
Options SFP compatibles
OH-TX-12G-LC
OH-RX-12G-LC
OH-TR-12G-LC
OH-TR-4-XXXX-LC
OH-TR-12G-XXXX-LC
